SWP-G Super Short Flex типті әмбебап қосылыс муфтасы

SWP-G Super Short Flex типті әмбебап қосылыс муфтасы

Raydafon SWP-G супер қысқа икемді типті әмбебап қосылыс муфтасы дәл сіз іздеген нәрсе. Ол сізге қажет қуатты үнемдемей, әрбір дюйм есептелетін шағын қондырғылар үшін арнайы жасалған.


Тар кеңістіктер мен ауыр машиналарға арналған жоғары айналу моменті муфтасы

Құрылыс жабдықтары немесе ауылшаруашылық комбайндары қажет болғандаәмбебап қосылыс муфтасытар кеңістіктерге сәйкес келетін, бірақ әлі де үлкен моментті қамтамасыз ететін Raydafon SWP-G жұмыс үшін жасалған. Өте қысқа дизайн, икемді элемент және 224 кН·м айналу моменті — өнімділікке ымырасыз.

225–350мм

Гирация диаметрі

224кН·м

Максималды момент

5°

Бұрыштық тураланбау

ISO 9001

Сапа стандарты

Ықшам қуат

Өте қысқа, тығыз жинақтар үшін жасалған

«Супер қысқа» дизайн жай ғана жапсырма емес, ол басқа муфталар жете алмайтын тығыз жерлерге қысады. Гирация диаметрі 225 мм-ден 350 мм-ге дейін орташа өлшемді ауыр жабдыққа сәйкес келеді.

Қысқа икемді әмбебап қосылыс муфтасы ретінде ол 224 кН·м дейін айналу моментін көтере отырып, 5 градусқа дейін бұрыштық сәйкессіздікті өңдейді. Кіріктірілген икемді элемент соққылар мен дірілдерді сіңіреді, сондықтан басқа бөлшектер тозуға жол бермейді.

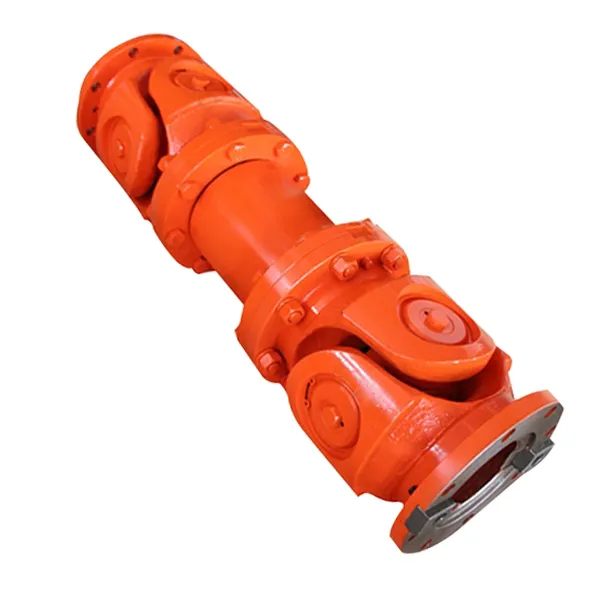

Raydafon SWP-G super short flex type universal joint coupling

Өнімнің сипаттамасы

SWP225G бастап SWP350G дейін бес стандартты үлгі. Айналым моменті 56 кН·м-ден 224 кН·м-ге дейін. Жеке өлшемдер сұраныс бойынша қол жетімді.

Үлгі D (мм) Тн (кН·м) Tf (кН·м) β≤ L (мм) М (кг)
SWP225G 225 56 28 5° 470 78
SWP250G 250 80 40 5° 600 142
SWP285G 285 112 56 5° 665 190
SWP315G 315 160 80 5° 740 260
SWP350G 350 224 112 5° 850 355

Ескертпе: таңбалау мысалы — айналу диаметрі D=315мм, бөлу ұзындығы L=620мм, иілгіш түрі жоқ G түрі қысқа: SWP315GX620 муфта.

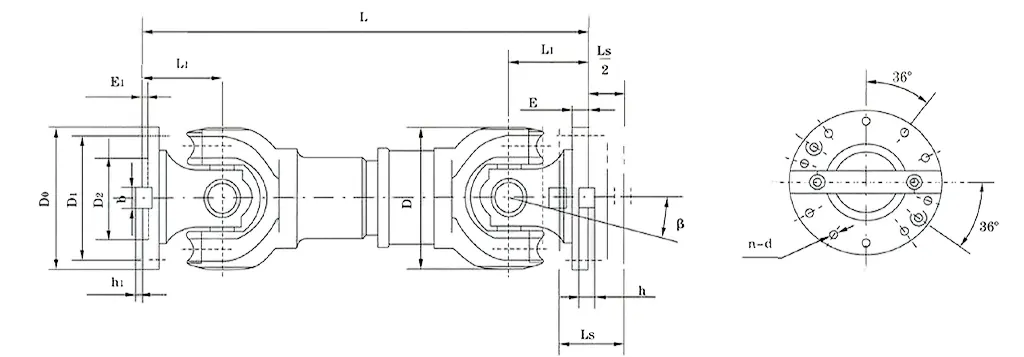

SWP-G coupling dimension drawing

Өнімді қолдану

Икемділік пен қуат қажет болатын тар жерлерге арналған. Көлемді бөліктерге орын жоқ кеңістіктерде, тіпті біліктердің дұрыс тураланбаған жағдайында да айналу моментін тиімді жылжытады.

Құрылыс жабдықтары

Экскаваторлар мен жүк тиегіштердің бөлшектері бір-біріне жақын орналасқан тығыз кеңістіктері бар. SWP-G дірілдерді сіңіріп, тұрақты қозғалысты басқара отырып, дәл орналасады.

Ауыл шаруашылығы машиналары

Біркелкі емес егістіктерді жыртып жатқан тракторлар мен ойлы-қырлы жерлерде комбайндар. Тозуды азайта отырып, жол талғамайтын жұмыс кезіндегі бұрыштық сәйкессіздіктерді реттейді.

Теңіз қондырғылары

Қайықтардағы қозғалтқыштың тығыз бөліктері. Коррозияға төзімді құрылым толқындар мен қозғалыстардан келетін тұзды суды және динамикалық жүктемелерді өңдейді.

Жаңартылатын энергия

Жел турбиналары мен күн трекерлері шектеулі кеңістіктерде дәл бақылауды қажет етеді. Кішкене кері соққы және төмен техникалық қызмет көрсетумен жоғары момент.

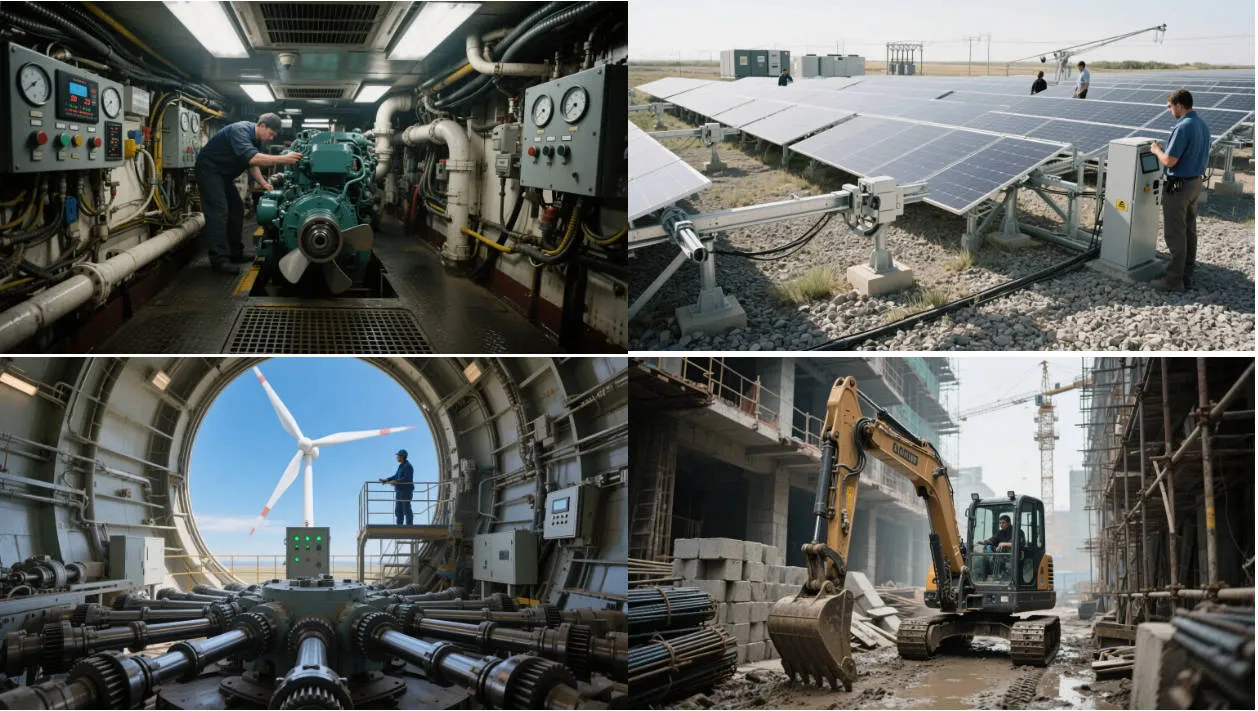

SWP-G coupling applications

Өнім ерекшеліктері

Ықшам құрылым, жоғары айналу моменті, берік материалдар және коррозияға төзімділік — талап етілетін ортада үздіксіз жұмыс істеуге арналған.

Жоғары айналу моменті икемді элемент

Жетілдірілген икемді элементтер өнімділікке нұқсан келтірместен үлкен бұрыштық сәйкессіздіктерді өңдейді. Біліктер ауысатын динамикалық орталар үшін өте қолайлы.

Төзімді материалдар

Беріктігі жоғары болат және қола құрамдас бөліктері үздіксіз жұмыс кезінде тозуға және шаршауға қарсы тұрады. Қуатты беруді тұрақты ұстау үшін соққыларды сіңіреді.

Жылдам орнату

Болтты немесе кілтті қосылымдар жылдам бекітіледі және техникалық қызмет көрсету уақытын қысқартады. Осьтік қозғалыстарды жақсы басқарады - бөлшектер жылжыған кезде сырғып кетпейді немесе сәйкес келмейді.

Коррозияға төзімділік

Қорғаныс жабындары тұзды суға және қатал орталарға төзімді. Қозғалыс жүйелеріне арналған теңіз әмбебап қосқышы ретінде тамаша жұмыс істейді.

SWP-G coupling features

Ол қалай жұмыс істейді

Иілгіш крутящий беріліс — қосылымды бұзбай аздап қозғала алатын біліктердің арасындағы көпір.

Кіріс білігі айналады Кіріс білігі икемді элементті айналдырады және жылжытады.
Иілгіш элемент иілу Эластомерлік элементтер бұрыштық, осьтік және радиалды жылжуларды энергияны ысырап етпей өңдейді.
Момент шығыс білігіне ауысады Иілгіш элемент крутящий моментті шығыс білігіне жеткілікті иілу арқылы жеткізеді - серпілулер, кенет тоқтаулар болмайды.
Діріл жұтылады Теңіз орталарында немесе өрескел жерлерде икемді дизайн діріл мен соққыларды сіңіріп, қызмет ету мерзімін ұзартады.

Тұтынушы пікірлері

Өндірісте SWP-G қолданатын инженерлер мен техникалық қызмет көрсету топтарынан кері байланыс.

⭐⭐⭐⭐⭐

«Бұл өте қиын, жоғары айналу моменті бар тапсырмаларды терді шығармай шешеді. Бірнеше ай жүгіргеннен кейін біз тозуды әрең көрдік».

Ли Цзянь — Шанхай өнеркәсіптік жабдықтарының аға инженері

⭐⭐⭐⭐⭐

"Біз ескі, көлемді муфталарымызды ауыстырдық. Қуатты беру біркелкі және тұрақты, ал техникалық қызмет көрсету шығындары төмендеді."

Эмили Уокер — Нью-Йорк өндірістік шешімдерінің техникалық директоры

⭐⭐⭐⭐⭐

"Кішкентай өлшем біздің қатаң орнатуларымызға сәйкес келеді, ал икемді дизайн жұмыстарды біркелкі етеді. Техникалық қызмет көрсету кезіндегі бас аурулары азырақ."

Андреа Росси — Milan Engineering операциялық менеджері

⭐⭐⭐⭐⭐

«Тіпті ауыр жүктемелер кезінде де өнімділік тұрақты болып қалады. Біздің өндіріс желісінің тиімділігі қазір әлдеқайда жоғары».

Жан-Клод Лефевр — Лион механикалық зауытының техникалық қызмет көрсету жөніндегі жетекшісі

Raydafon universal joint coupling factory

Жабдық үшін SWP-G муфтасы қажет пе?

Бізге айналым диаметрін, момент талабын, орнату ұзындығын және қолданбаны жіберіңіз. Біздің команда дұрыс үлгіні растайды және арнайы шешімді ұсынады.

Сұрау жіберу Өнім ауқымын көру
