Пластикалық бұрандалы беріліс
  • Пластикалық бұрандалы берілісПластикалық бұрандалы беріліс
  • Пластикалық бұрандалы берілісПластикалық бұрандалы беріліс

Пластикалық бұрандалы беріліс

Raydafon компаниясы Қытайдың Нинбо қаласындағы өз зауытында POM және нейлонда арнайы пластикалық бұрандалы берілістерді жасайды. Стандартты құрал M0,1–M2,0 модулін, Ø1,40 мм-ден Ø3,05 мм-ге дейінгі саңылауларды, сыртқы диаметрлері Ø10–Ø50 мм (тапсырылған аспапта Ø120 мм-ге дейін) және бет ені 2,0–10,0 мм, жұмыс температурасы +30 °C-қа дейінгі диапазонды қамтиды. Тіс пішіні кесілгеннен гөрі инъекциялық қалыпта жасалғандықтан, спираль бұрышы мен профилі партия бойынша біркелкі болып қалады, ал тісті дөңгелектер өздігінен майланатын және тыныш жұмыс істейді — өлшенген шу бір қолданбадағы эквивалентті доңғалақ жетектерінен шамамен 20% төмен. Шыны толтырылған сорттар жоғары момент немесе қаттылық қажет болған жағдайда қол жетімді, ал өңделген пластмасса немесе металл тісті доңғалақтар құйылған пластик талапқа сай келмейтін жерлерде бағаланады. 24 сағат ішінде құралды тексеру және баға ұсынысы үшін сызбаңызды немесе үлгі мәліметтерін жіберіңіз.

Пластикалық бұрандалы беріліс — POM және нейлон, M0,1-ден M2,0-ге дейін

Тыныш жұмыс істеуді, майлауды қажет етпейтін және аз салмақты қажет ететін шағын жетектерге арналған инъекциялық құйылған бұрандалы берілістер. Стандартты құрал-саймандар M0,1–M2,0 модульдерді, Ø1,40-тан Ø3,05 мм-ге дейінгі саңылауларды, сыртқы диаметрлері Ø10–Ø50 мм және бет ені 2,0–10,0 мм, кесілген тістердің орнына пішінделген тіс геометриясын қамтиды — осылайша, тістен тіске консистенция пакетте сақталады.

  • M0,1–M2,0Стандартты модуль диапазоны
  • Ø1,40–3,05Стандартты саңылау диапазоны
  • Ø10–50Сыртқы диаметр диапазоны (мм)
  • −30-дан +100-ге дейінЖұмыс температурасы (°C)

Қытайдағы пластикалық бұрандалы беріліс өндірушісі — арнайы POM және нейлон бұрандалы берілістері

Raydafon компаниясы Қытайдың Нинбо қаласындағы өз зауытында кесілген болаттан гөрі тыныш, өздігінен майланатын берілістерді қажет ететін OEM-лер үшін пластикалық бұрандалы тісті дөңгелектерді қалыпқа келтіреді. Тісті доңғалақ тістері бүрку қалыпында қалыптасады, сондықтан спираль бұрышы, профилі және саңылау орны кейінгі өңдеу қадамымен емес, құралмен бекітіледі - сондықтан партиядан партияға тіс пішіні тұрақты болып қалады және құрал жұмыс істегеннен кейін бірлік құны төмендейді. Кәдімгі сатып алушылар - шағын машина жасаушылар, медициналық және зертханалық жабдықтарды жасаушылар, құрылғылар мен сорғыларды өндірушілер және майланған металл редуктор жұбын техникалық қызмет көрсетілмейтін пластикке ауыстыратын кез келген адам.

Стандартты құрал - бұл ең жылдам және ең арзан жол: модульді, тіс санын, бұрандалы бұрышты, саңылау мен беттің енін жіберіңіз, ал егер қалып бар болса, біз құрал-саймандардан үзінді келтіреміз. Геометрия жаңа болған жерде біз сызбаңызға сай құрал мен қалып жасаймыз. Бір шеберхананың ұқсас өнімдері мыналарды қамтидыбұрандалы берілісжоғары момент үшін металл диапазоны, толықпластикалық құралшпор, құрт және ішкі формалардағы сызық жәнедоңғалақ берілістеріегер сіздің дискіңіз бұрандалы қабаттасуды қажет етпесе.

Техникалық сипаттамалар

  • Өнім түріБұрандалы беріліс (инжекциялық қалыпта)
  • Стандартты модульM0,1 – M2,0
  • МатериалПолиацетальды (POM) / Нейлон, сұраныс бойынша шыны толтырылған сорттар
  • Стандартты ұңғымаØ1,40 / Ø1,90 / Ø2,05 / Ø2,40 / Ø2,55 / Ø2,90 / Ø3,05 мм
  • Сыртқы диаметріØ10,0 – Ø50,0 мм, арнайы құралда Ø120 мм дейін
  • Бет ені (L)2,0 – 10,0 мм
  • Жұмыс температурасы−30 °C және +100 °C
  • МайлауӨздігінен майланатын, қалыпты жұмыс кезінде май қажет емес
  • БаптауМодуль M3.0, тіс саны, бұрандалы бұрыш, саңылау, хаб, кілттік ойық, түс

Стандартты спецификация. Саңылау, сыртқы диаметр және бет ені көрсетілген ауқымдарда икемді — бізге қажет мәндерді айтыңыз.

Түр Модуль Материал Бор Сыртқы диаметрі Бет ені (L)
Бұрандалы беріліс M0,1 – M2,0 Полиацетальды (ПОМ) / Нейлон Ø1,40 / Ø1,90 / Ø2,05 / Ø2,40 / Ø2,55 / Ø2,90 / Ø3,05 мм (икемді) Ø10,0 – Ø50,0 мм (икемді) 2,0 – 10,0 мм (икемді)

Төзімділік пен сыйымдылық:құйылған пластикалық берілістер кесілген металл тісті берілістерге қарағанда кеңірек төзімділік жолағын ұстайды және нақты сандар модульге, қабырға қалыңдығына және материал дәрежесіне байланысты. Баға белгілеу сатысында құрастыруға қажетті кедергі мен орталық қашықтыққа төзімділікті көрсетіңіз - біз құрал нені ұстай алатынын растаймыз немесе пластик оған сәйкес келмесе, кесілген тетіктерді ұсынамыз.

POM немесе нейлон: дұрыс материалды таңдау

Полиацетальды (ПОМ)

Кішкентай дәлдіктегі беріліс үшін әдепкі таңдау. Төмен үйкеліс, жоғары қаттылық және ылғалдылық кезінде өте тұрақты өлшемдер, бұл орталық қашықтықты және кері соққыны болжауға мүмкіндік береді. Үздіксіз жұмыс істейтін жетектер үшін және беріліс айлар бойы төзімділікті сақтауы керек жинақтар үшін ең жақсы.

Нейлон (PA)

ПОМ-ға қарағанда қаттырақ және соққыға төзімді, соққы мен дірілді жақсы сөндіреді, бірақ ол ылғалды сіңіреді және ылғалдылыққа байланысты өлшемін аздап өзгертеді. Тығыз төзімді позициялаудан гөрі үзік-үзік, соққы жүктемесі немесе жоғары діріл жетектеріне қолайлы.

Шыны толтырылған сорттар

Шыны талшықты қосу моментті жоғарылату үшін беріктік пен қаттылықты арттырады және жоғары температурада сусымалыға төзімділікті жақсартады, бірақ зеңнің тозуын арттырады және табиғи демпферлік аздап азайтады. Біз сіздің міндетіңіз үшін баға мен күтілетін өмір туралы кеңес береміз.

Егер сіздің моментке қойылатын талаптар құйылған пластик көтере алатындан жоғары болса, адал жауап - кесілген беріліс — біздіңтік берілісжәне металлдағы бұрандалы беріліс диапазоны. Біз жұмыс істемей қалған пластикалық жабдықты сатқаннан гөрі дұрыс бөлігін келтіргенді жөн көреміз.

Өнімнің егжей-тегжейі

Төмендегі фотосуреттер біздің қалыпталған пластикалық бұрандалы тісті доңғалақтарымызды көрсетеді: тіс пішіні, түйін және саңылау қабаты және жинақталған беріліс жинағы.

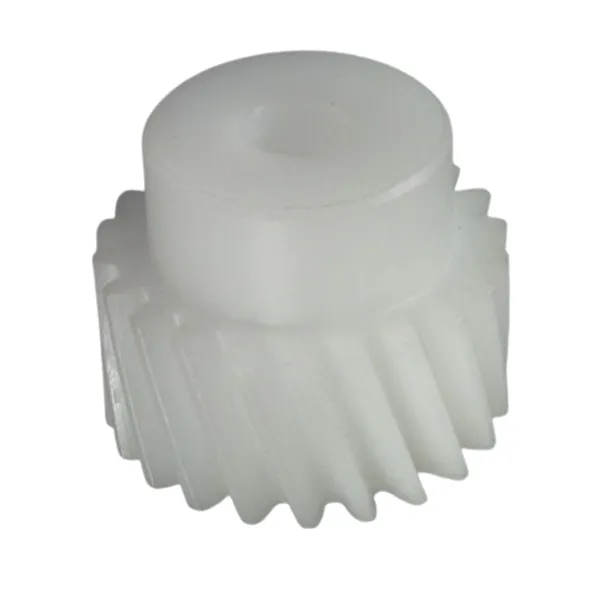

Injection moulded plastic helical gear showing helix angle, tooth form and bore
Қалыптастырылған пластик бұрандалы беріліс — бұрандалы бұрыш, тіс пішіні және дайын ұңғыма.

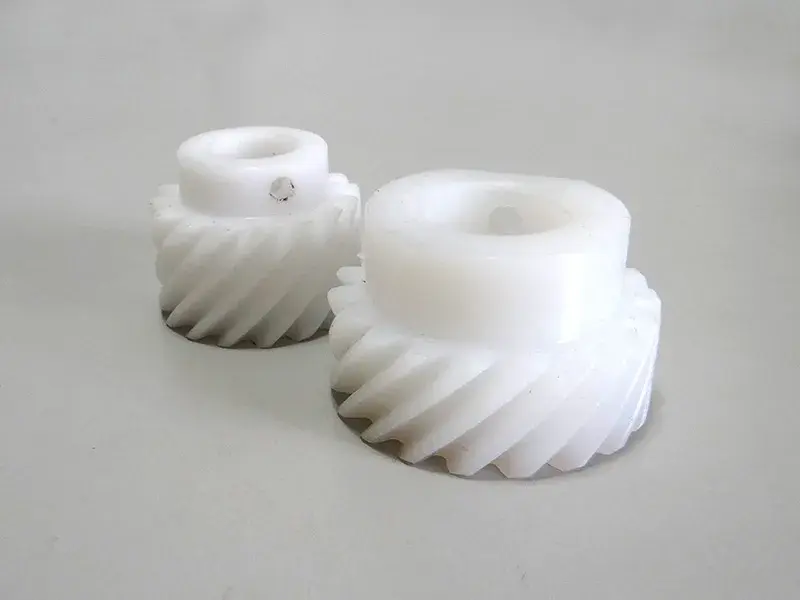

Plastic helical gear product photo showing POM gear with hub and standard bore sizes
Хабы және дәл тесігі бар стандартты POM бұрандалы беріліс.

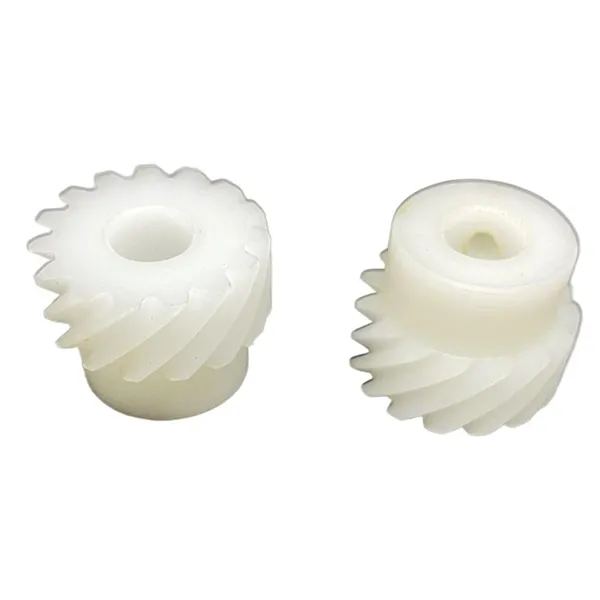

Plastic helical gear set assembled in a small drive application
Кішкене жетекке жиналған пластикалық бұрандалы беріліс жинағы.

Негізгі артықшылықтар

  1. 01

    Өздігінен майлау

    POM және нейлон бір-біріне қарама-қарсы немесе май немесе майлы қабықсыз болатқа қарсы жүреді, сондықтан бұрын майлау камерасы, тығыздағыштар және қызмет көрсету аралығы қажет болған беріліс қорабын техникалық қызмет көрсетусіз салуға болады.

  2. 02

    Тыныш беру

    Бұрандалы тістің спиральды қабаттасуы бір соққымен емес, бірте-бірте қосылады және полимердің өзі дірілді әлсіретеді — біздің берілістердегі өлшенген шу сол қолданбадағы эквивалентті тік беріліс жетектерінен шамамен 20% төмен.

  3. 03

    Төменгі кері салмақ

    Қалыптастырылған пластик болаттан немесе жезден әлдеқайда жеңіл, ол басқарылатын бөліктердің инерциясын азайтады. Бұл қол аспаптарында, портативті аспаптарда, шағын орналасу механизмдерінде және салмаққа сезімтал басқа өнімдерде маңызды.

  4. 04

    Коррозияға және химиялық төзімділікке

    Инженерлік пластмассалар тот баспайды және қышқылдардың, сілтілердің, жуғыш заттардың және тамақпен жанасатын тазалағыш заттардың көпшілігіне төтеп бермейді, сондықтан редуктор дымқыл, жуылған немесе жеңіл коррозияға ұшыраған ортада металл тісті қаптауды қажет ететін жерлерде жұмыс істей алады.

  5. 05

    Тұрақты қалыпталған геометрия

    Тіс пішіні қалып қуысынан шығады, сондықтан партияның әрбір бөлігі іс жүзінде бірдей — кескіштің тозуының дрейфі, жүгіру профилінің вариациясы жоқ және сіз үшін тексеру жұмыстары әлдеқайда аз.

  6. 06

    Тікелей зауыттық баға

    Құрал, қалыптау және тексеру барлығы бір шатырдың астында болады, олардың арасында сауда маржасы жоқ. Бірліктің бағасы ортаңғы қабатпен емес, құрал-саймандық кезеңмен басқарылады.

Бұрандалы беріліс моментті қалай береді

Тітіркендіргіштің тістері түйісетін тістерге бірден түйіседі. Бұрандалы тісті доңғалақтың тістері оське бұрышта орнатылады, сондықтан жанасу тістің бір ұшынан басталып, сыдырма жабылатындай екінші жағына өтеді. Сондықтан жүктеме соққы ретінде түсудің орнына бірте-бірте жинақталады, бұл бұрандалы жұптың бірдей жылдамдық пен жүктемеде шпор жұбына қарағанда тегіс және тыныш жұмыс істеуінің басты себебі.

Екінші әсер - жүктемені бөлісу. Осы қиғаш сызық бойымен кез келген сәтте бірнеше тіс жанасып тұрғандықтан, берілген айналдыру моментін беру үшін қажетті күш тіс флангасының үлкен аймағына таралады, сондықтан жергілікті жанасу қысымы төмен және бетінің тозуы баяу болады. Бүкіл жүкті көтеретін жалғыз пластик тіс деформациялануы мүмкін; Тістердің жиынтығы оны бөліспейді - дәл осы себепті бұрандалы геометрия POM және нейлон сияқты салыстырмалы түрде жұмсақ материалдарға сәйкес келеді.

Бұрандалы тістер білік бойымен осьтік итеру жүктемесін де тудырады, сондықтан біліктегі мойынтіректер немесе тіреуіш шайбалар оны қабылдай алуы керек. Бұл доңғалақ тісті беріліс орнына бұрандалы берілістерді белгілемес бұрын тексеруге тұрарлық бір дизайн нүктесі: тістің қабаттасуы тыныштық пен жүктемені бөлісуді сатып алады, бірақ ол жинақтың қалған бөлігіне қосымша осьтік күш береді.

Қолданбалар

  • Шағын редукторларТыныш қысқарту кезеңдері
  • Медициналық және зертханалық құрылғыларТаза, майланбайтын жетектер
  • Тамақ және сусындар жабдықтарыЖуылатын, химиялық төзімді бөлшектер
  • Кеңсе және тұрмыстық техникаТөмен шулы іске қосу және таймерлер
  • Автокөлік аксессуарларыАйналар, орындықтар, ысырмалар, шағын жетектер
  • Аспап жасау және робототехникаЖеңіл, төмен инерциялық орналасу жетектері
  • Сауда және тарату автоматтарыӨздігінен майланатын ұзақ мерзімді механизмдер
  • Сорғылар мен клапандарТот баспайтын ішкі беріліс

Қолданбаңыз тізімде жоқ болса, сызбаны немесе үлгі бөлігін жіберіңіз. Көп жағдайда біз модуль, саңылау және бұрандалы бұрыштан стандартты құралдың сәйкес келетінін немесе жаңа қалып қажет екенін растай аламыз.

Сатып алушы туралы жиі қойылатын сұрақтар

  • Бұл тісті доңғалақтар пластиктен жасалған ба?Олар болаттан жасалған құралда құйылған, бұл тіс геометриясын партия бойынша бірдей етіп сақтайды және бірлік құнын төмендетеді. Өңделген пластикалық беріліс прототиптер мен өте аз көлемдер үшін қол жетімді.
  • Пластикалық бұрандалы беріліс көтере алатын максималды момент қандай?Бұл модульге, бет еніне, тістердің санына және материал дәрежесіне байланысты, сондықтан біз бір цифрды жарияламаймыз. Крутящий моментті, жылдамдықты және жұмыс циклін жіберіңіз, біз модуль мен материалды ұсынамыз немесе оның орнына металл беріліс қажет пе екенін айтамыз.
  • Маған редукторды майлау керек пе?Қалыпты жұмыста жоқ. POM және нейлон өздігінен майланады. Жоғары жылдамдықты немесе жоғары жүктемелі үздіксіз жұмыс істеу үшін үйлесімді майдың аз мөлшері қызмет ету мерзімін ұзартуы мүмкін, егер сіздің міндетіңізге қажет болса, біз бұл туралы баға белгілеу кезеңінде айтамыз.
  • Сіз саңылау және тіс пішініне қандай төзімділіктерді ұстай аласыз?Қалыптастырылған бөліктер кесілген берілістерге қарағанда кеңірек жолақты ұстайды. Tell us the centre-distance and backlash tolerance your assembly needs and we will confirm whether the tooling can meet it, or quote a machined part if it cannot.
  • Арнайы беріліс үшін құрал құны және жеткізу уақыты қандай?Құралдың құны модульге, қуыстар санына және беріліс өлшеміне байланысты; үлкенірек модульдер мен көп қуысты құралдар қымбатырақ. Сызба мақұлданғаннан кейін біз құралды жеткізу уақытын және үлгі кестесін баға ұсынысымен растаймыз, әдетте сызбаны алғаннан кейін 24 сағат ішінде.
  • Біз бұрыннан қолданып жүрген үлгі бөлігіне сәйкес келе аласыз ба?Иә. Send a sample or a dimensioned drawing — module, tooth count, helix angle, bore, face width and material. We will confirm whether it matches existing tooling or needs a new mould, and quote either way.

Қатысты өнімдер және қосымша оқу

Пластикалық бұрандалы беріліс бағасын сұраңыз

Сызбаңызды немесе үлгі мәліметтерін жіберіңіз — модуль, тістер саны, бұрандалы бұрыш, тесік, бет ені, материал және саны. Біз стандартты құралдың сәйкес келетінін немесе жаңа қалып қажет екенін растаймыз және бағасы мен жеткізу уақыты туралы 24 сағат ішінде жауап береміз.

Қазір сұрау жіберіңіз

* Келтірілген сандар (шуды азайту, температура диапазоны, модуль және саңылау ауқымдары) стандартты құралдар мен қалыпты жұмыс жағдайларына қатысты. Тапсырыс бермес бұрын соңғы сызба мен материалдың бағасын растаңыз.
