Жезден жасалған доңғалақ
  • Жезден жасалған доңғалақЖезден жасалған доңғалақ
  • Жезден жасалған доңғалақЖезден жасалған доңғалақ

Жезден жасалған доңғалақ

Raydafon Қытайда орналасқан OEM өндірушісі және инженерлік машиналарда, металлургиялық жабдықтарда, медициналық құрылғыларда, кеме жасауда және автоматтандырылған қоймада құрт беріліс жетектеріне арналған жез құрт дөңгелектерін жеткізуші болып табылады. Стандартты өндірісте ZCuSn10Pb1 қалайы қола пайдаланылады, қаттылығы HB≥80, тозуға төзімділігі қарапайым жезден шамамен 30% жоғары. Тісті беріліс бес дәлдік сатысы арқылы өңделеді - құю, өрескел токарлық өңдеу, жұқа өңдеу, тегістеу және тегістеу - тіс бетінің кедір-бұдырына Ra≤1,6μm жету және сәйкес құртпен 0,05 мм-ден төмен торлау қателігі. Трансмиссияның тиімділігі ұлттық стандарттан шамамен 15% жоғары, ал өзін-өзі майлау өнімділігі майға тәуелділікті азайтады. Үздіксіз 5000 сағаттық жұмыс сынағы тозу жылдамдығын 100 сағатта 0,01 мм-ден төмен көрсетеді. Стандартты үлгі: модуль 0,5, 20 тіс, тіс диаметрі 11,2 мм, биіктігі 12 мм, сыртқы диаметрі 11 мм, тесігі 4 мм, салмағы 16 г. Таңдамалы модуль, тістер нөмірі, сыртқы диаметрі 50 мм-ден 300 мм-ге дейін және материал сыныбына қолдау көрсетіледі. Стандартты тапсырыстар үшін жеткізу шамамен 15 күн. Жылдам баға ұсынысы үшін сызбаны, материал дәрежесін, санын және тағайындалған портты жіберіңіз.
Қытай OEM жез құрт доңғалақ өндірушісі

Инженерлік, медициналық және кеме жасау жабдықтарындағы червякты беріліс жетектеріне арналған жезден жасалған доңғалақ өндірушісі

Raydafon - Қытайда орналасқан жезден жасалған доңғалақтарды өндіруші және жеткізуші. Бұл жезден жасалған доңғалақ қаттылығы HB≥80 және тозуға төзімділігі қарапайым жезден шамамен 30% жоғары ZCuSn10Pb1 қалайы қоланы пайдаланады. Ол бес дәлдік сатысы арқылы өңделеді - құю, өрескел өңдеу, жұқа өңдеу, тегістеу және тегістеу - тіс бетінің кедір-бұдырына Ra≤1,6μm жету және сәйкес құртпен 0,05 мм-ден төмен торлау қателігі. Трансмиссияның тиімділігі ұлттық стандарттан шамамен 15% жоғары және 5000 сағаттық үздіксіз жұмыс сынағы тозу жылдамдығын 100 сағатқа 0,01 мм-ден төмен көрсетеді. Қолданбаларға экскаваторды айналдыру, жүк көтергіштерді көтеру, илемдеу диірменінің роликті беріліс қорабы, КТ сканерінің айналмалы жақтаулары, стоматологиялық креслоларды реттеу, палубалы крандарды төсеу және автоматтандырылған қойма жинақтауыштары кіреді. Арнайы модуль, тістер саны және сыртқы диаметрі 50 мм-ден 300 мм-ге дейін қолдау көрсетіледі. Баға ұсынысын сұрау үшін сызбаны, материал дәрежесін, санын және тағайындалған портты жіберіңіз.

HB≥80Қаттылық
Ra≤1,6μmТіс беті
<0,05 ммТолтыру қатесі
+15%Тиімділік ұлттық стандартқа қарсы
15 күнСтандартты жеткізу

Материалдық, дәлдік және өзін-өзі майлаудың артықшылықтары

Raydafon ZCuSn10Pb1 қалайы қоласының көмегімен бұл жезден жасалған дөңгелекті шығарады. Кәдімгі жезбен салыстырғанда, бұл қорытпа жоғары қаттылықты, жақсы тозуға төзімділікті және үздіксіз жүктеме кезінде тұрақты өнімділікті ұсынады. Бес сатылы өндіріс процесі тістің геометриясын да, бетінің әрлеуін де бақылайды, бұл құрт білігімен тегіс түйісу үшін маңызды.

1-қадам — Кастинг

ZCuSn10Pb1 қаңылтыр қола тұрақты қаттылық үшін астық құрылымы бақыланатын дайындамаларға құйылады.

2-қадам — Дөрекі және жұқа жону

Тісті кесу алдында сыртқы диаметрі, ойығы, қадамы және беттері төзімділікке бұрылады.

3-қадам - ​​Хоббинг

Бұрандалы тіс профилі құрт білігіне сәйкес кесілген, тіс нөмірі мен модуль әр сызба бойынша басқарылады.

4-қадам — Тегістеу

Тіс беті Ra≤1,6μm дейін ұнтақталған және құртпен торлау қателігі 0,05 мм-ден төмен сақталады.

5-қадам — Тексеру және орау

Қаттылық, өлшемдер және торлылық тексеріледі. Қаптама алдында тотқа қарсы май және қорғаныш орау қолданылады.

Қатысты беріліс пен беріліс қорабының бөліктерін сатып алушылар үшін толық ақпаратты қарап шығыңызPrecision Gearсанаты,Червякты беріліс және червяк білігібет жәнеДуплексті құрт берілісбет.

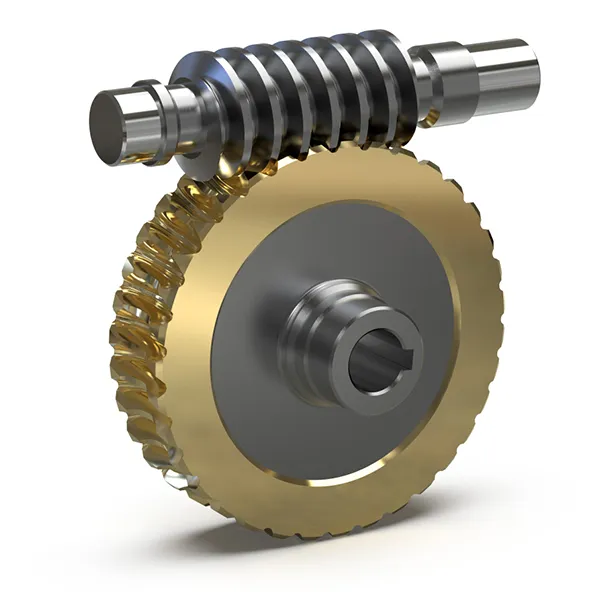

Brass worm wheel ZCuSn10Pb1 tin bronze worm gear for engineering and medical equipment
ZCuSn10Pb1 қалайы қоладан жасалған жезден жасалған дөңгелек

Стандартты спецификациялар мен өлшемдер

Төмендегі кестелерде стандартты үлгі спецификациясы, құрт дөңгелегі өлшемі және сәйкес келетін червякты беріліс білігінің өлшемі көрсетілген. Теңшелетін модуль, тіс нөмірі, сыртқы диаметрі 50 мм-ден 300 мм-ге дейін, саңылау және материал сыныбы OEM жобалары үшін қолдау көрсетіледі.

Стандартты спецификациялар

Элемент Мән
Материал Жез (ZCuSn10Pb1 қалайы қола)
Түс Сары
Модуль 0.5
Салмағы 16 г

Құрт дөңгелегі өлшемі

Элемент Мән
Тістер 20
Тістердің диаметрі 11,2 мм
Биіктігі 12 мм / 0,47 дюйм
Сыртқы диаметрі 11 мм / 0,43 дюйм
Саңылау диаметрі 4 мм / 0,16 дюйм
Қадам өлшемі 9 × 7 мм / 0,35 × 0,27 дюйм (диа × H)
Жалпы өлшем 12 × 11 × 4 мм / 0,47 × 0,39 × 0,12 дюйм (H × OD × ID)

Червякты беріліс білігінің өлшемі

Элемент Мән
Биіктігі 20 мм / 0,79 дюйм
Сыртқы диаметрі 9,8 мм / 0,39 дюйм
Ішкі диаметрі 3,17 мм / 0,12 дюйм
Өлшем 20 × 9,8 × 3,17 мм / 0,79 × 0,39 × 0,12 дюйм (H × OD × ID)
Brass worm wheel dimension drawing for standard module 0.5 and 20 teeth
Стандартты жезден жасалған доңғалақ үшін өлшемдік анықтама

Инженерлік машиналарда, медициналық жабдықтарда және кеме жасауда қолданулар

Инженерлік машиналар

Экскаваторды бұру механизмдері оған ауыр жүк моментін өңдеуге және бұрылмалы табақты лайлы жағдайларда біркелкі іске қосуды және тоқтатуды қамтамасыз етеді. Жүк көтергіш жүйелері оны 3 тонналық жүктерді шайқаусыз дәл көтеру үшін пайдаланады.

Металлургиялық жабдықтар

Прокат диірменінің роликті берілісі біркелкі болат табақ қалыңдығын қолдайтын 250°C температурада тұрақты жұмысты қамтамасыз етеді. Болат шүмегінің қисаю құрылғылары балқытылған болаттың маймен ластануын болдырмау үшін оның өзін-өзі майлау қасиеттерін пайдаланады.

Медициналық құрал-жабдықтар

КТ сканерінің айналмалы жақтаулары анық кескінді қолдайтын осы жезден жасалған құрт дөңгелегімен 45 дБ төмен жұмыс істейді. Стоматологиялық креслоларды реттеу 0,5 мм дәлдікпен көтеру және түсіруге қол жеткізеді.

Кеме жасау

Палубалық кранның ысыру механизмдері тұз бүрку коррозиясына қарсы тұрады және 500 сағаттық тұзды сынаудан кейін де сырғып кетпейді. Кемелерді басқару жүйелері жел мен толқында бағытты дәл бақылауды қамтамасыз етеді.

Автоматтандырылған қоймалар

Жинақтаушы көтеру жүйелері 1 мм-ден аспайтын орналастыру қателігімен минутына 20 әрекетті орындайды. Сұрыптау желісін басқару құрылғылары қаптаманың кептелуінсіз жоғары жылдамдықтағы бағыт өзгерістерін өңдейді.

Тоқыма және орау

Тоқыма және орау жабдығы ұзақ үздіксіз ауысымдар кезінде тұрақты қуат беруден, өздігінен майлаудан және энергияны тұтынуды азайтудан пайда көреді.

Қатысты беріліс құрамдастарын қараңызБұрандалы беріліссанат жәнеКонусты берілісбет.

Сапаны дәлелдеу, тестілеу және экспортты қолдау

Материалдық және қаттылық жазбалары

ZCuSn10Pb1 қалайы қола сұрыпты, қаттылығы HB≥80 және термиялық өңдеу немесе құю жазбалары жаппай жөнелтілімдермен қамтамасыз етілуі мүмкін.

Тіс профилі және өлшемді тексеру

Модуль, тістер саны, тістердің диаметрі, сыртқы диаметрі, тесік және қадам өлшемдері тапсырыс берілген сызбаға немесе үлгіге сәйкес тексеріледі.

Тор мен шуды тексеру

Әрбір партия сәйкес құртпен, біркелкі айналумен және төмен жұмыс шуымен 0,05 мм-ден төмен торлау қателігі үшін тексеріледі.

Экспорттық қаптама

Тісті доңғалақтар тоттануға қарсы маймен және қорғаныс орамымен қапталған. Жаппай тапсырыстарды теңіз жүктері, әуе жүктері немесе экспресс-жеткізу үшін паллеттенуге және байлауға болады.

Пайдаланушы OEM тапсырыс беру процесі

01-қадам Өтініш мәліметтерін жіберу

Модульді, тістердің нөмірін, сыртқы диаметрін, саңылауын, қадам өлшемін, материал дәрежесін, саны мен тағайындалған портты көрсетіңіз.

02-қадам Сурет немесе үлгіні шолу

Raydafon OEM сызбасын немесе физикалық үлгіні қарайды және спецификация мен материал таңдауын растайды.

03-қадам Үлгі және бекіту

Таңдамалы жобалар үшін Raydafon жаппай өндіріс алдында сатып алушыны растау үшін үлгі шығарады.

04-қадам Өндіріс және баға белгілеу

Бекітілгеннен кейін Raydafon FOB Ningbo бағасын, өндіріс кестесін және орау мәліметтерін ұсынады.

Жиі қойылатын сұрақтар

Жезден жасалған дөңгелек дегеніміз не?

Жезден жасалған доңғалақ – 90° білік бұрышында қозғалыс пен айналу моментін беру үшін червякты білікпен біріктірілген червякты берілістің доңғалақ бөлігі. Жезден және қоладан жасалған қорытпалар пайдаланылады, өйткені олар қатайтылған болат құртпен жұптастырылған кезде төмен үйкеліс, жақсы тозуға төзімділік және өзін-өзі майлау қасиеттерін ұсынады.

Raydafon қандай материалды пайдаланады?

Raydafon стандартты өндірісінде қаттылығы HB≥80 ZCuSn10Pb1 қалайы қола қолданылады және қарапайым жезден шамамен 30% жоғары тозуға төзімділік. Жүктемеге, жылдамдыққа және қоршаған ортаға байланысты сұраныс бойынша басқа қола немесе жез сорттарын пайдалануға болады.

Қандай дәлдік пен тиімділікке қол жеткізуге болады?

Тісті беріліс бес дәлдік сатысы арқылы өңделеді - құю, өрескел токарлық өңдеу, жұқа өңдеу, тегістеу және тегістеу - тіс бетінің кедір-бұдырына Ra≤1,6μm жету және сәйкес құртпен 0,05 мм-ден төмен торлау қателігі. Трансмиссияның тиімділігі ұлттық стандарттан шамамен 15% жоғары және 5000 сағаттық үздіксіз жұмыс сынағы тозу жылдамдығын 100 сағатқа 0,01 мм-ден төмен көрсетеді.

Стандартты үлгі өлшемі қандай?

Стандартты үлгі: модуль 0,5, 20 тіс, тіс диаметрі 11,2 мм, биіктігі 12 мм, сыртқы диаметрі 11 мм, тесігі 4 мм, салмағы 16 г. Сәйкес келетін червякты беріліс білігі: биіктігі 20 мм, сыртқы диаметрі 9,8 мм, ішкі диаметрі 3,17 мм. Таңдамалы модуль, тіс нөмірі, сыртқы диаметрі 50-300 мм және саңылауларға қолдау көрсетіледі.

Негізгі қолданбалар қандай?

Қолданбаларға экскаваторды бұру механизмдері, жүк көтергіштерді көтеру жүйелері, илемдеу станының роликті беріліс қорабы, болат шүмегінің еңкейту құрылғылары, КТ сканерінің айналмалы жақтаулары, стоматологиялық орындықтарды реттеу, палубалы крандарды төсеу, кемелерді басқару жүйелері, автоматтандырылған қойма жинақтауыштары және сұрыптау желісін басқару құрылғылары кіреді.

Баға ұсынысы үшін қандай ақпарат қажет?

Сызба немесе үлгі мәліметтерін, модульді, тіс нөмірін, сыртқы диаметрді, саңылауды, материал дәрежесін, саны мен тағайындалған портты жіберіңіз. Raydafon компаниясы FOB Ningbo бағасымен және жеткізу уақытымен жауап береді.

Жеткізу уақыты қандай?

Стандартты тапсырыстар тапсырыс расталғаннан кейін шамамен 15 күн ішінде жеткізіледі. Таңдамалы немесе жаппай тапсырыстар сызбаның күрделілігі мен санына байланысты. Raydafon сызбаны мақұлдағаннан кейін жаңартылған кестені ұсынады.

Жеке жезден жасалған доңғалақтарды алуға дайынсыз ба?

Сызбаңызды немесе үлгі мәліметтерін, модульді, тістердің нөмірін, сыртқы диаметрін, саңылауын, материал дәрежесін, тапсырыс санын және тағайындалған портты жіберіңіз. Raydafon спецификацияны растайды, қажет болса үлгіні шығарады, содан кейін жеткізу уақыты мен орау мәліметтері бар FOB Ningbo бағасын береді.
