Factory Direct PTO Shaft for Tractors and Agricultural Implements

Raydafon PTO білігі — біз не істейміз және оны қалай құрастырамыз

Біздің зауыт және тәжірибе

  • Біз ҒЗТКЖ және PTO біліктерін өндіруге назар аударамыз және ауылшаруашылық тасымалдау жүйелерінде терең тәжірибеміз бар.
  • Біздің жеке зауыт Қытайдың ауылшаруашылық жабдықтар өнеркәсібінің кластерінде орналасқан.
  • Біз толық процесті бақылаймыз: материалды сатып алу, соғу, өңдеу, құрастыру және сынау.
  • Біз шөп шабатын машиналарға, айналмалы қопсытқыштарға, тыңайтқыштарды себуге, ұсақтағыштарға және т.б. арналған PTO біліктерінің толық спектрін жеткіземіз.
  • Біздің өнімдер Еуропаға, Америкаға, Таяу Шығысқа, Оңтүстік Америкаға және басқа да дамыған ауыл шаруашылығы нарықтарына шығады.

Дизайн фокусы: қауіпсіздік, әмбебаптық, беріктік

  • Әрбір жетек білігі жоғары берік көміртекті болат құбырлар мен соғылған болат шанышқыларды пайдаланады.
  • Жоғары беріктік және жоғары айналу моменті — ауыр жүктемелер мен жоғары жиілікті жұмыс кезінде тұрақты.
  • Біз бірнеше халықаралық стандарт интерфейстерін ұсынамыз: итальяндық CE түрі, неміс WAL түрі, американдық ASAE стандарты және т.б.
  • Бұл біздің біліктерді әртүрлі ауылшаруашылық машиналарының маркаларымен үйлесімді етеді.

Біз енгізетін қауіпсіздік мүмкіндіктері

  • Қауіпсіздік қақпағы мен айналу моментін шектейтін ілінісу стандартты болып келеді — шамадан тыс жүктеменің зақымдалуын және кептелуден жеке жарақат алудың алдын алады.
  • Кейбір жоғары сапалы үлгілер жылдам қосылатын және суырып алатын — оңай сыртқы ауыстыру және жөндеуді қолдайды.
  • Майлау тесігінің орналасуы тығыздағыш құрылымымен жақсы жобаланған — майлау циклдарын ұзартады және күнделікті техникалық қызмет көрсетуді азайтады.
  • Әрбір жиынтық зауыттан шықпас бұрын динамикалық теңгерімдеу және беріктікке әсер ету сынақтарынан өтеді — жоғары жылдамдықта қалыптан тыс діріл болмайды.

Баптау және жабдықтау

  • Біз ауылшаруашылық техникасының OEM және бөлшек сауда арналарына қызмет көрсетеміз — біз салалардағы айырмашылықтарды білеміз.
  • Біз үлгіні теңшеуді және сериялық стандартты емес өндірісті қолдаймыз.
  • Икемді жеткізу циклдері; біздің техникалық команда таңдауға және интерфейсті сәйкестендіруге көмектеседі.
  • Стандартты үлгілер әрқашан қоймада және сол күні жөнелтуге болады.

Біздің PTO біліктері қайда қолданылады

  • Орта және ірі ауылшаруашылық машиналары
  • Бақша жабдықтары
  • Мал бордақылау техникасы

Егер сізде нақты қолданба болса,бізбен хабарласыңысызбалар, спецификациялық нұсқаулықтар немесе үлгілерді сынауға қолдау көрсету үшін. Біз сізге трансмиссиялық шешімді бейімдейміз.

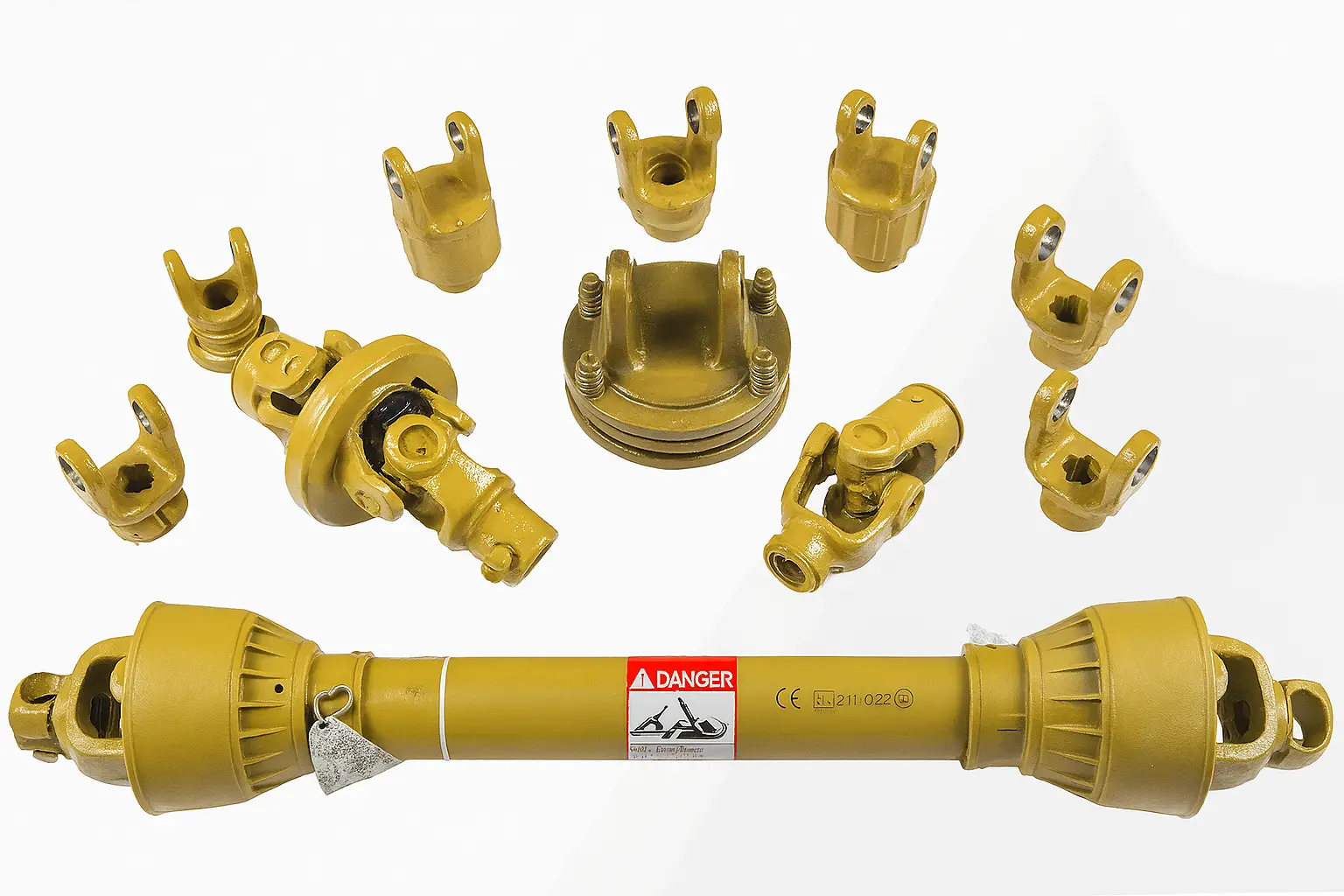

Raydafon PTO Shaft

Редуктордан PTO білігін қалай алып тастауға болады

PTO жетек білігін алу қиын емес, бірақ оны дұрыс істемеу интерфейс компоненттерін зақымдауы немесе қауіпсіздікке қауіп төндіруі мүмкін. Міне, біз мұны қалай жасауды ұсынамыз.

Бастамас бұрын

  • Алдымен қуат көзін өшіріңіз.
  • Бастамас бұрын жабдықтың толығымен өшірілгеніне көз жеткізіңіз.

Қосылым түрін тексеріңіз

  • Көптеген Raydafon PTO біліктері қауіпсіздік құлпы құрылымын пайдаланады.
  • Беріліс қорабының ұшына жақын итергіш түрдегі бекіту сақинасын немесе ысырманы іздеңіз.
  • Кейбір үлгілер бұрандаларды пайдаланады — сізге алты бұрышты немесе Torx кілті қажет.

Жою қадамдары

  • Беріліс қорабының жанындағы қорғаныс қақпағын ұстап, қосылымды ашу үшін оны абайлап артқа тартыңыз.
  • Түймелерді ұстайтын сақина түрі үшін: бір қолыңызбен сақинаны басып, екінші қолыңызбен білікті ақырын тартып шығарыңыз.
  • Бұранданың түрі үшін: бекіту бұрандасын бұрап алыңыз, содан кейін ақырын тартыңыз.

Неге назар аудару керек

  • Қатты тартпаңыз немесе тым көп шайқамаңыз — бұл тісті беріліс сызығын немесе мойынтіректің май тығыздағышын зақымдауы мүмкін.
  • Интерфейс тот басқан және кептеліп қалса, майлаушы тот кетіргішті шашыратыңыз, бірнеше минут күтіңіз, содан кейін баяу әрекетті орындаңыз.
  • Әлі де қиын болса, резеңке балғамен қабықтың жиегін екі рет ақырын түртіп, оны босатуға көмектесіңіз.

Жоюдан кейін

  • Сплайн интерфейсінде саңылаулар, тозу немесе деформация бар-жоғын тексеріңіз.
  • Ақаулық тапсаңыз, оны қатты орнатпаңыз — алдымен керек-жарақты ауыстырыңыз.
  • Raydafon PTO біліктері мен беріліс қораптарының стандартты интерфейстері бар — бағытты теңестіреді және олар күшсіз кері кетеді.

Белгісіз құрылымға немесе кептеліске соқсаңыз,Raydafon техникалық қолдау қызметіне хабарласыңыз. Біз сіздің үлгіңізге негізделген құрылымдық сызбаларды немесе бейне нұсқаулығын ұсына аламыз, осылайша сіз ауылшаруашылық кестелерін кешіктірмейсіз.

PTO shaft removal

PTO білігін қалай өлшеуге болады

PTO жетек білігін ауыстыру немесе теңшеу алдында дәл өлшеу өте маңызды. Қате өлшем орнатуға әсер етеді және нашар жұмыс істеуге немесе жабдықтың зақымдалуына әкелуі мүмкін. Өлшеу алдында білікті жабдықтан алуды ұсынамыз.

1. Жалпы ұзындық

  • Тартылған күйде басынан аяғына дейін өлшеңіз.
  • Бұл бір айырдың сыртқы жиегінен екіншісінің сыртқы жиегіне дейін дегенді білдіреді.
  • Тек қаптаманың ұзындығын өлшемеңіз - бұл дұрыс емес.

2. Сплайн өлшемі (шығыс ұшының қосқышы)

  • Сплайнның жалпы белгілері: 1-3/8" 6 тіс, 1-3/8" 21 тіс, 1-3/4" 20 тіс және т.б.
  • Сплайнның сыртқы диаметрін өлшеу үшін калибрді пайдаланыңыз.
  • Сплайн тістердің санын есептеңіз.
  • Raydafon қосқыштары әртүрлі брендтермен оңай қондыру үшін бірнеше халықаралық стандарттарды қолдайды.

3. Құбыр диаметрі түрі және құрылымы

  • Ортаңғы бөлік әдетте алтыбұрышты түтік, жұлдызды түтік немесе шаршы түтік болып табылады.
  • Бұл моменттің сыйымдылығын және телескопиялық диапазонды анықтайды.
  • Қарама-қарсы жақтардың арасындағы қашықтықты өлшеу үшін нониус штангенциркульін пайдаланыңыз (алтыбұрышты түтіктер үшін параллель жақтары, жұлдызшалар үшін тіс аралықтары).
  • Жалпы телескопиялық инсультті жазыңыз.

4. Қауіпсіздікті қорғау құрылымы

  • Жеңнің аяқталғанын растаңыз.
  • Біліктің екі шетіндегі сырғанауға қарсы сақиналардың бар-жоғын тексеріңіз.
  • Бұл жетек білігін әрі қарай пайдалану мүмкіндігін анықтауға көмектеседі.

Өлшеу әдісін білмесеңіз немесе өлшеу қателігі туралы алаңдасаңыз, суретке түсіріп, деректеріңізді Raydafon техникалық тобына жіберіңіз. Біз өлшем сызбасын растауды, жылдам сәйкестендіру ұсыныстарын немесе реттелетін өңдеуді қамтамасыз етеміз. Сіз дұрыс таңдайсызPTO білігіжәне оны өзгертпей орнатқаннан кейін бірден пайдаланыңыз.Бізбен хабарласыңытегін өлшемді растау пішіні немесе нұсқаулық бейне үшін.

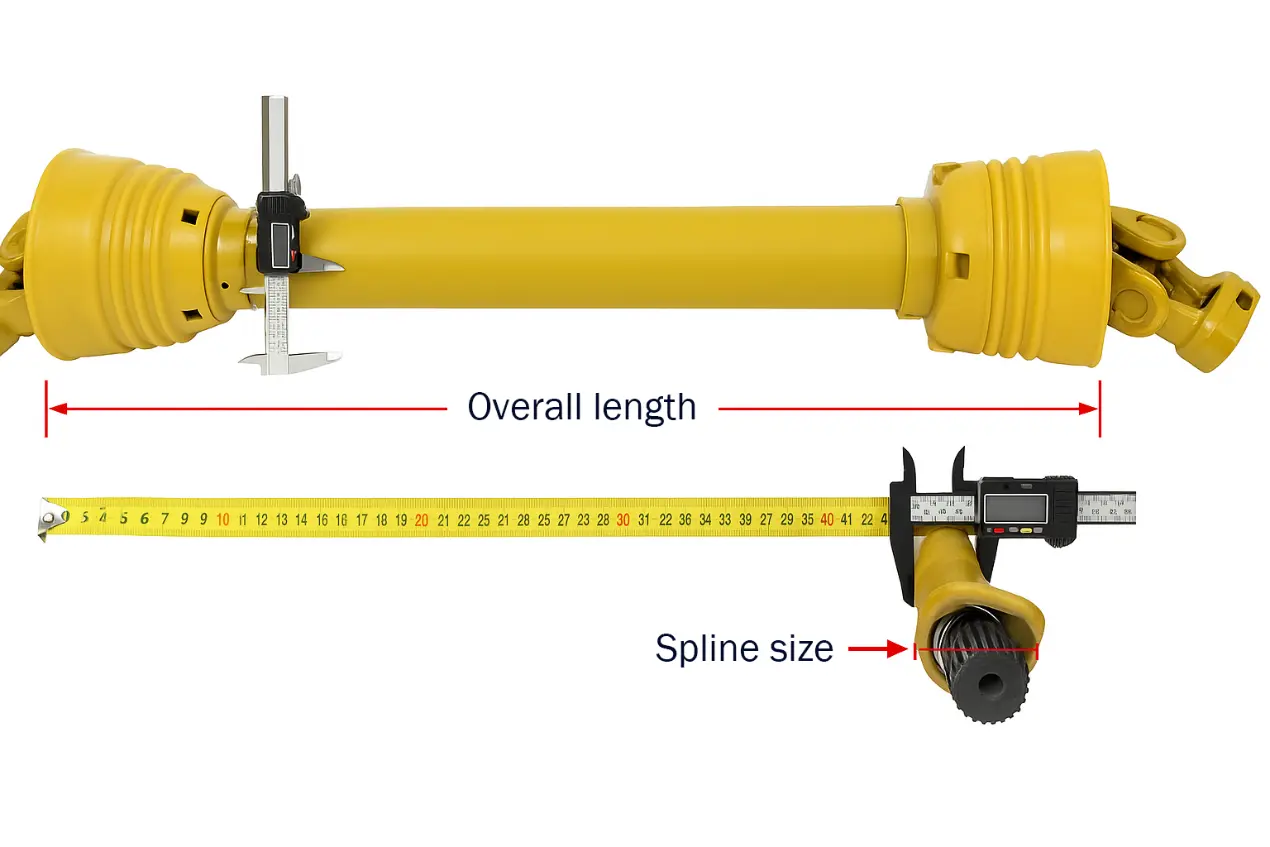

PTO shaft measurement

Raydafon туралы

Raydafon - трансмиссия мен гидравликалық технологияға бағытталған өндіруші. Біз ұзақ уақыт бойы ауылшаруашылық жабдықтарына, өнеркәсіптік автоматтандыруға және жаңа энергетикалық салаларға қызмет көрсеттік.

  • Қытайдағы трансмиссия бөліктерінің негізгі өнеркәсіптік белдеуінде орналасқан.
  • Толық жеткізу тізбегі жүйесі және тәуелсіз өңдеу мүмкіндіктері.
  • Біріктірілген зауыт жүйесі: ҒЗТКЖ, құю, өңдеу, құрастыру және сынақтан өткізу.
  • Біз іргетас ретінде сапаны, критерий ретінде жеткізуді және қолдау ретінде қызмет көрсетуді ұстанамыз.
  • Біз жаһандық тұтынушылар үшін тұрақты және сенімді қуат беру шешімдерін ұсынамыз.

Біздің өнім желісі

  • Жоғары тиімді құрт беріліс қораптары
  • Ықшам және жоғары коэффициентті планетарлық редукторлар
  • Ауыл шаруашылығы машиналары мен инженерлік жабдықтарға арналған гидравликалық цилиндрлер
  • Стандартты бөлшектер және стандартты емес теңшеу — біз жылдам жауап береміз және икемді шешімдерді ұсынамыз.

Қолданбалар және нарықтар

  • Егіс және тыңайтқыш машиналар
  • Араластыру жабдықтары
  • Фотоэлектрлік бақылау жүйелері
  • Көтергіш платформалар
  • Оңтүстік-Шығыс Азияға, Оңтүстік Америкаға, Шығыс Еуропаға, Таяу Шығысқа және т.б.

Әрбір партия зауыттық тексерудің бірнеше раундынан өтеді: айналу моментін сынау, тығыздау сынағы, құрастыруға төзімділікті тексеру. Әрбір өнім «тұрақты жұмыс істеуі және уақытында жеткізілуі» үшін жасалған.

Егер сіз сенімді қытайлық беріліс қорабы мен гидравликалық бөлшектер зауыты мен жеткізушісін іздесеңіз, Raydafon - сіз жіберіп алмайтын серіктес. Біз жаһандық тұтынушыларды сызбалар мен үлгілермен ынтымақтастықты талқылауға шақырамыз. Біз тұтынушыларға бәсекеге қабілетті бағамен, кәсіби технологиямен және үздіксіз тұрақты жеткізіліммен тиімді және берік механикалық жүйелерді құруға көмектесеміз.

Raydafon factory

Құралдар
View as

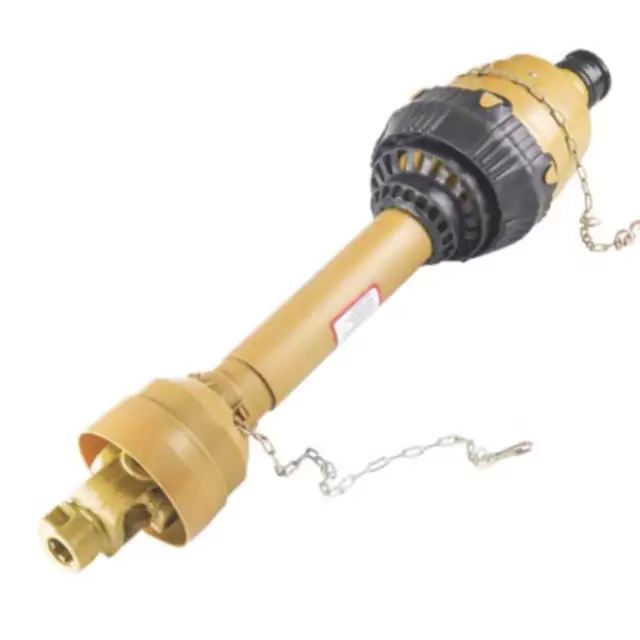

Krone дөңгелек пресстеуге арналған PTO білігі

Krone дөңгелек пресстеуге арналған PTO білігі

Krone дөңгелек пресс-подборщикасының PTO білігі KR100/125/155/130/160, 1500/1800, 1500V/1250 MC және 1250/1550 жабылады. 4 өлшемді стандартты және 4 өлшемді CV опциялары 1,375-6 шплинімен 1210 білікті пайдаланады. 6 өлшемді түйіндеме 1500/1800 және таңдалған 1250/1500 құрастыру үшін қолжетімді; 1500V/1250 MC 1,375-6 бар 2380 немесе 2480 CV пайдаланады. Ілініс опцияларына 1000 Н·м кезінде FT34, 1000 Н·м кезінде FT32, 1450 Н·м кезінде FT42, 1050 немесе 1500 Н·м кезінде K64/2 кесу және 1000 Н·м кезінде FF1 кіреді. CV негізгі бөлігінің нөмірлері CAT3/540 үшін 71R4121UCW07000 және CAT4/540 үшін 71R6121UCW07000, екеуі де 1,375-6. MOQ, теңшеу және жеткізу уақыты пресс-подборщик үлгісі мен бар білік конфигурациясы расталғаннан кейін тапсырыс бойынша бағаланады.

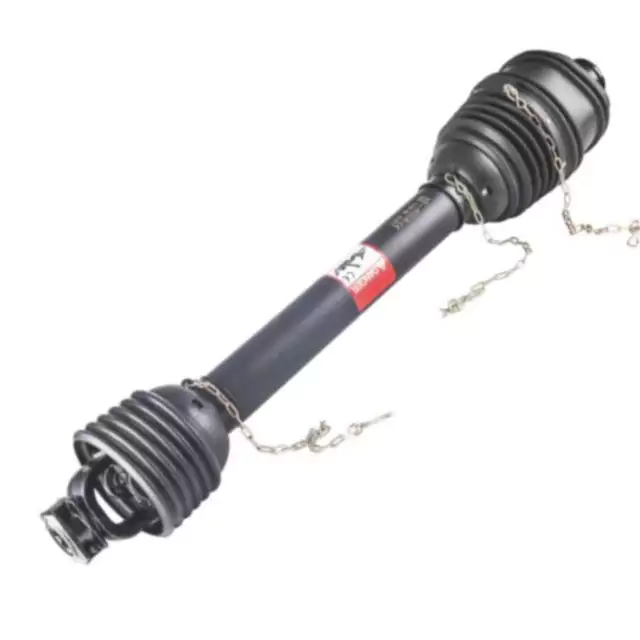

IH корпусының дөңгелек пресстеріне арналған PTO білігі

IH корпусының дөңгелек пресстеріне арналған PTO білігі

Case IH дөңгелек пресстеріне арналған PTO білігі — RB444, RB454, RB455A, RB464, RB554 және RB564, сонымен қатар RB454 сүрлем және RB454 роторлы кескіш нұсқаларын қамтиды. Үйкеліс муфтасы бар CAT4 және CAT5 тұрақты жылдамдықты жетектер; тракторға байланысты кіріс сплайн 1,375-6 немесе 1,375-21; қуат қажеттілігі 40–100 а.к. (30–75 кВт). Ілініс моментінің сілтемелері 1000 Н·м (CAT3/S4) пен 1800 Н·м (CAT4/S6). Пресс-прессордың үлгісін және трактордың PTO сплайнін жіберіңіз — біз жетектің санатын, ілініс моментін және білік ұзындығын растаймыз және 24 сағат ішінде зауыттық бағаны қайтарамыз.
Жаңа Голланд квадрат далиндеріне арналған PTO білігі 900 модель

Жаңа Голланд квадрат далиндеріне арналған PTO білігі 900 модель

Жаңа Голланд квадрат далиндеріне арналған PTO SHARD SHALCER 900 модельдері Раядафонмен мұқият салынған 900 модель жаңа Голландияға арналған. Ол қатты лимон түтігінің құрылымын қабылдайды және биіктікте, 1-3 / 8 «Z6» Z6 Spline интерфейсімен жабдықталған, сонымен қатар, қуаттылықтың тегіс және тиімді жеткізушісі.
Жаңа Голландияға арналған PTO білігі BigBaler Square Balers 330 340

Жаңа Голландияға арналған PTO білігі BigBaler Square Balers 330 340

Қытайдағы танымал өндіруші мен жеткізуші ретінде, Райдафон Холландтың жаңа біліктеріне осы PTO білігін мұқият зерттеді BigBaler Square Balbaler 330 340 330 Ол жоғары беріктігі бар 40 жасырсқа арналған болаттан жасалған болат білігін қолданады, қос мөрленген крест әмбебап бірлескен, крутящий жүктемесі 3500н. Өнім жаңа Holland 330/340 теңдесі бар, ал орнату ыңғайлы және тұрақты. Бастапқы зауыт ретінде, Райдафон сізге қол жетімді бағамен сенімді түрде берілетін шешімдер ұсынады, бұл теңгерім жасауды тиімдірек етеді!
New Holland дискілеріне арналған PTO білігі

New Holland дискілеріне арналған PTO білігі

Қытайдағы ауылшаруашылық тасымалдау саласымен терең айналысатын кәсіби өндіруші ретінде, Raydafon New Holland дискі шабатын дискілеріне арналған PTO білігін реттеді. Ол екі қатарлы конустық роликті мойынтіректері бар жоғары берік легирленген болаттан жасалған білікті пайдаланады, ол 3200 Нм айналу моментін көтере алады және Нью Холландтың дискі шөп шабатындардың толық спектрінің қуат интерфейсіне бейімделеді. Бұл өнімнің беті үш қабат нанокерамикалық бүркумен өңделеді және коррозияға төзімділігі дәстүрлі процестерге қарағанда 60% жоғары. Ол тікелей зауыттан жеткізілетіндіктен, Raydafon бағасы еуропалық брендтерге қарағанда 25% төмен, сонымен қатар ол стандартты емес теңшеу қызметтерін ұсына алады, бұл оны ранчолар үшін шөп шабу жабдығын жаңарту үшін үнемді таңдау жасайды.
1340 дискі шабу машинасына арналған сырғанау ілінісу PTO білігі

1340 дискі шабу машинасына арналған сырғанау ілінісу PTO білігі

1340 / Hesston 1340 және 1345 дискі шапқышына арналған көтерме ауыстыру сырғанау ілінісі PTO білігі. 55N қос CV жинағы трактор жағындағы 80 градустық CV түйінін және дискбина жағындағы 50 градустық CV түйінін ауыстырады. Трактор қосылымы әдетте 1,375-21; қондырғының қосылымы 1,50 дюймдік дөңгелек қысқыш; құрылыста 1-3/8 дюймдік 6 шпион ұштары қолданылады. Қос тақтайшалы үйкеліс ілінісі 2800 Н·м сырғанау моментіне орнатылады және шамадан тыс жүктемеден кейін қайта қосылады. Бөлшек нөмірлері 14656849, 82-14656849 және 83-14656849 толық құрастыру, агрегат жартысы және трактордың жартысы үшін берілген. Үйлесімділікке Hesston 1340/1345, CaseIH 8312, Massey Ferguson PTD 12 және New Idea 5512 таңдаңыз. MOQ, теңшеу және жеткізу уақыты бөлшек нөмірі мен қосылым өлшемі расталғаннан кейін тапсырыс бойынша көрсетіледі.
Сенімді PTO білігі жеткізуші ретінде Қытайда өндіруші және жеткізуші ретінде біздің өнімдеріміз б.з.д.. Егер сіз сапалы өнімді сатып алғыңыз келсе, бізге хабарласыңыз.
