Worm Gearbox Supplier for Stable Transmission and Long Service Life

Құрт беріліс қорабын өндіруші — Тұрақты беріліс қорабы, қолайлы баға

RaydafonҚытайдағы құрттарды азайтатын зауыт болып табылады. Біз жабдықтың қажеттіліктерін дәл сәйкестеміз және қолайлы бағамен тұрақты сапаны қамтамасыз етеміз.

Тұрғын үй және құрылым

  • Бір бөліктен тұратын жоғары берік алюминий қорытпасы немесе шойын корпусы
  • Күшті, коррозияға төзімді
  • Жоғары ылғалдылыққа, жоғары шаңға, жиі дірілге қолайлы

Тісті және құрт

  • Құрт дөңгелегі: жоғары өнімді мыс қорытпасы
  • Құрт: жоғары сапалы легирленген болат
  • Нақты жер және термиялық өңдеу
  • Тегіс тор, төмен шу, жоғары тиімділік

Сынақ және майлау

  • Жүксіз жұмыс сынағы
  • Майлы тығыздағышты тығыздау сынағы
  • Тіс бетімен жанасу сынағы
  • Синтетикалық май немесе тісті беріліс майы, -20℃ және +80℃

Біздің құрт беріліс қораптары отандық машина жасаушыларға қызмет етеді және Еуропаға, Америкаға, Оңтүстік-Шығыс Азияға және Таяу Шығысқа экспортталады. Біз «сенімді беру және тиімдірек қызмет көрсету» принципін ұстанамыз.Бізбен хабарласыңыдәйексөз үшін.

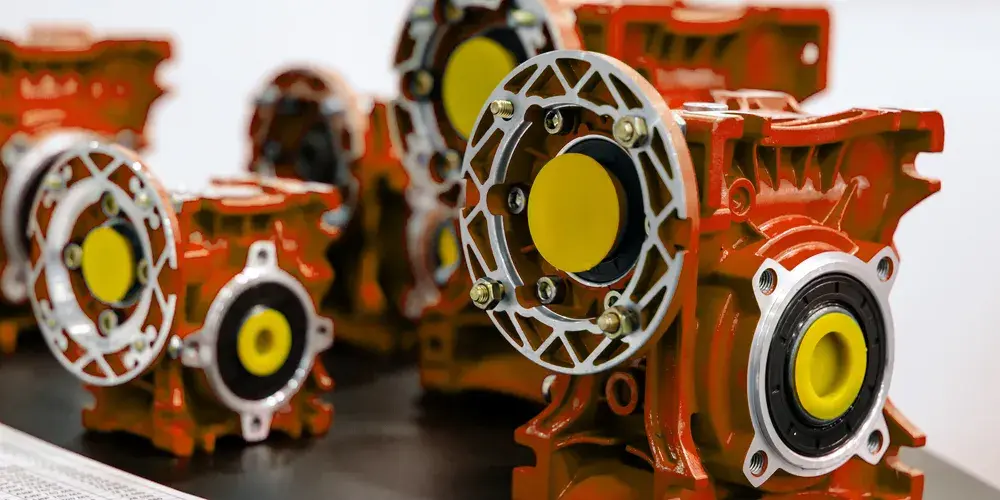

Raydafon worm gearbox housing and structure

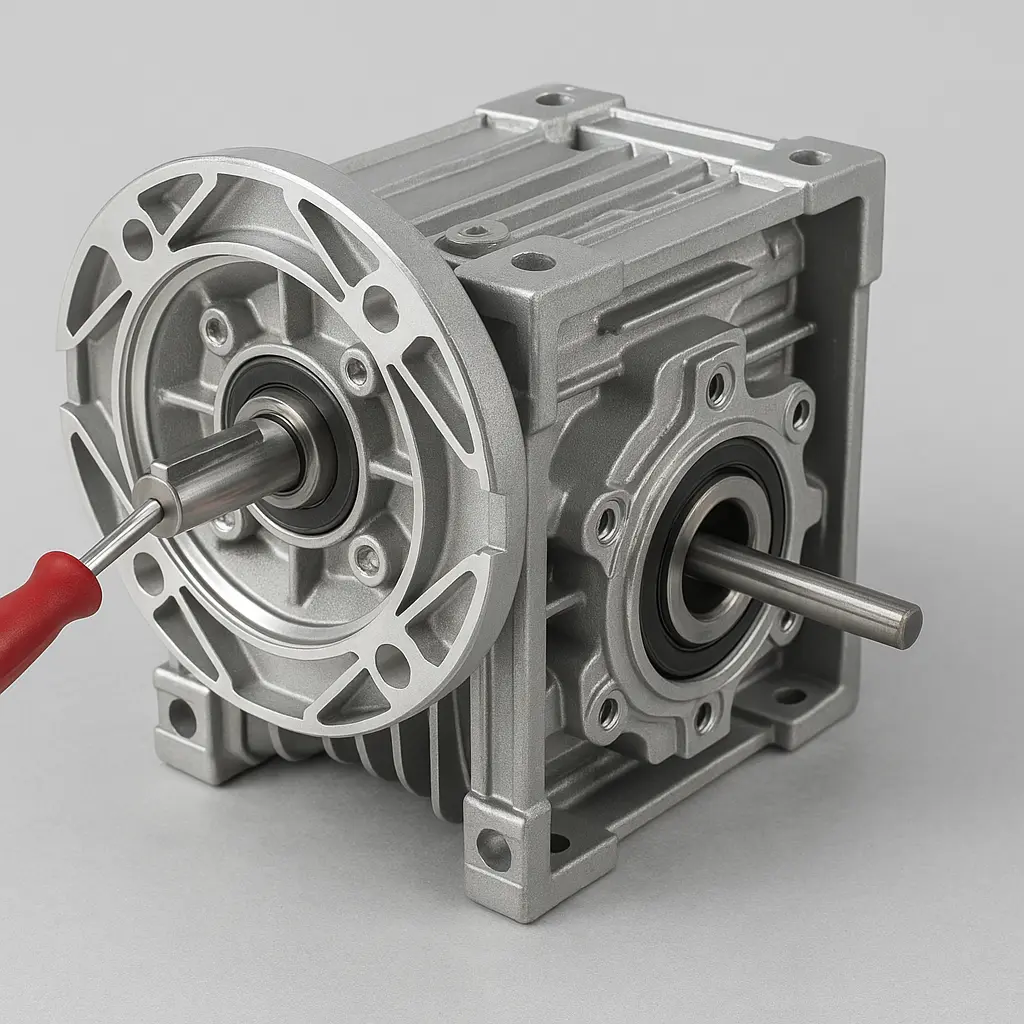

Құрт беріліс қорабындағы кері соққыны қалай реттеуге болады

Бөртпе - бұл құрт пен доңғалақ тістерінің беттері арасындағы кішкене саңылау. Бұл тұрақтылыққа, тиімділікке және қызмет ету мерзіміне әсер етеді. Raydafon беріліс қораптары алдын ала реттеледі, бірақ ұзақ мерзімді пайдалану немесе қайта орнату кезінде кері соққы өзгеруі мүмкін.

1
Қуатты өшіріп, түсіріңіз Айналу қаупін болдырмау үшін редукторды өшіріп, жүкті толығымен босатыңыз. Бөлшектеу алдында бетті тазалаңыз.
2
Реттеу құрылымын тексеріңіз NM үшінRV сериялы червякты берілісредукторлар, модельдердің көпшілігінде дәл реттеу үшін эксцентрлік кіріс білігінің орны немесе фланецті алдын ала жүктеу механизмі бар.
3
Тордың тереңдігін реттеңіз Кіріс ұшында құрт білігінің бекітетін болттарын босатыңыз. Тор тереңдігін өзгерту үшін эксцентрлік жеңді немесе мойынтірек орындықты реттеңіз немесе осьтік қашықтықты дәл реттеу үшін тығыздағыш қалыңдығын өзгертіңіз.
4
Сынақ жүгірісі Алдымен жүктемесіз сынақты, содан кейін толық жүктеме сынамасын орындаңыз. Шамадан тыс тартпаңыз - бұл қызып кетуге, тозуға және ерте зақымдануға әкеледі.

Ұсынылатын кері әсер диапазоны

0,08 мм – 0,15 мм

Кептеліссіз немесе жоғары тозусыз жақсы тордың тиімділігін қамтамасыз етеді.

Тісті берілістің бүйірлік тозуы қатты болса, мойынтіректері бос немесе корпусы деформацияланса, тоқтап, бөлшектерді ауыстырыңыз немесе Raydafon техникалық қолдау қызметіне хабарласыңыз. Барлық беріліс қораптары жөнелту алдында тіс бетіндегі контактілерді анықтау және жүксіз жұмыс сынақтарынан өтеді. Біз сондай-ақ қашықтан техникалық көмек көрсетеміз, соның ішінде бейне нұсқаулықтары мен құрылымдық сызбаларды талдау.

Worm gearbox backlash adjustment

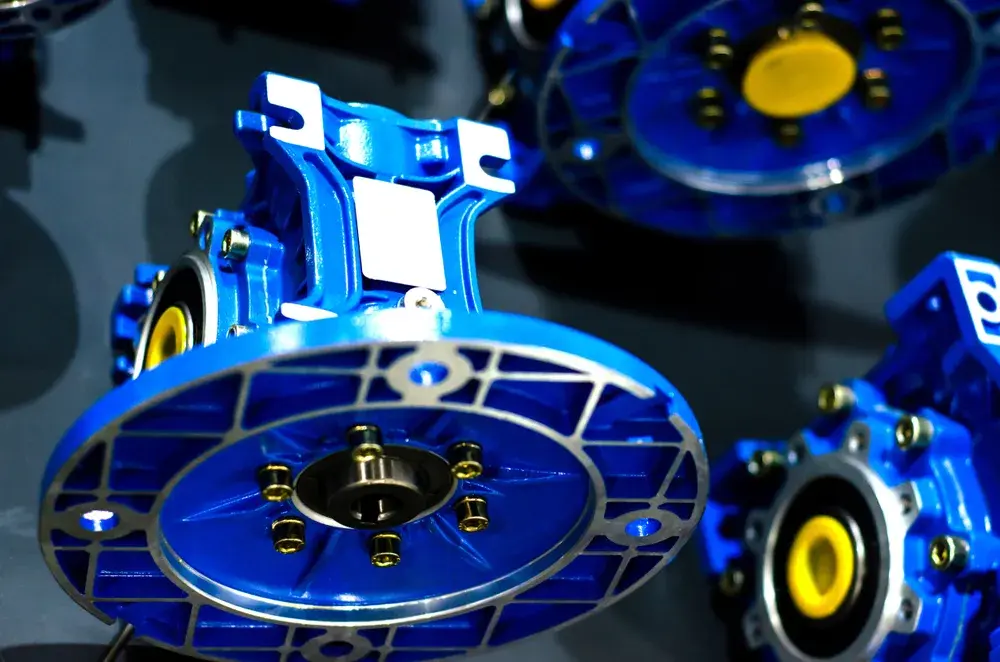

Құрт беріліс қорабының қатынасын қалай есептеу керек

Трансмиссия коэффициенті (азайту коэффициенті) а таңдау немесе жобалау кезінде негізгі параметр болып табыладықұрт беріліс қорабы. Модельді таңдамас бұрын оны растаңыз.

Негізгі формула

Беріліс қатынасы = червяк дөңгелегі тістері ÷ құрт бастары

Құрт доңғалақ тістері Құрт бастары Тасымалдау коэффициенті Шығару жылдамдығы
40 1 (бір) 40:1 1/40 кіріс
40 2 (қос) 20:1 1/20 кіріс

Құрт дөңгелегі тістері тақтайшада немесе сызбада белгіленеді — жалпы мәндер 30, 40, 50, 60. Құрт басы әдетте 1 немесе 2 болады, бұл құрттың бір айналымына қанша тістің айналатынын көрсетеді.

Raydafon i=7,5-тен i=100-ге дейінгі стандартты арақатынастарды ұсынады. Көп сатылы комбинациялар қол жетімді — мысалы, 40:1 бірінші кезең плюс 5:1 екінші кезең жалпы қатынасы 200:1 береді.

Таңдау туралы ескерту:Тым үлкен қатынас тиімділікті төмендетеді және өлшемді арттырады. Тым кішкентай қатынас шығыс моментінің жеткіліксіздігін береді. Сондай-ақ шығыс моментін, тиімділікті жоғалтуды және жұмыс циклін қарастырыңыз.

Raydafon кіріс қуатына, жұмыс жылдамдығына және жүктеме сипаттамаларына негізделген дұрыс үлгі мен қатынасты ұсына алады. Біздің техникалық команда таңдауды есептеу бойынша толық қызметтерді ұсынады.Бізбен хабарласыңытехникалық қолдау және теңшелген ұсыныстар үшін.

Worm gearbox ratio calculation

Құралдар
View as

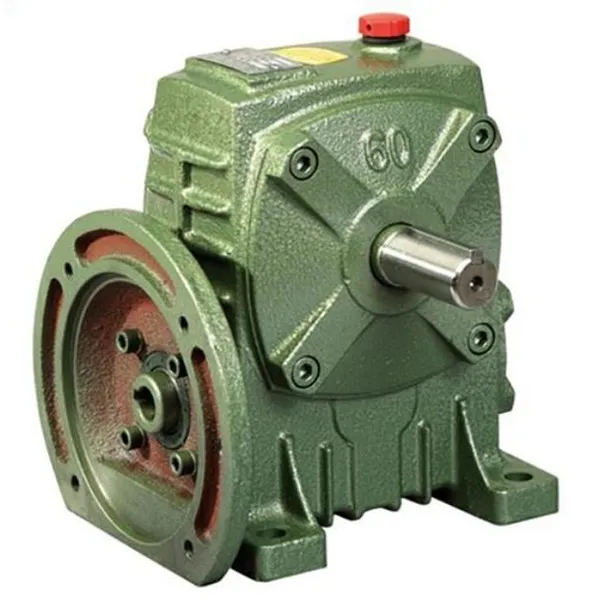

WPDA сериялы құрт беріліс қораптары

WPDA сериялы құрт беріліс қораптары

WPDA сериялы құрт беріліс қораптары — 13 жақтау өлшемі (40–250), арақатынасы 5:1-ден 100:1, шығыс моменті 15–2500 Н·м, кіріс қуаты 0,12–15 кВт, мәжбүрлі майлауы бар IP65 шойын корпусы. Құрт дөңгелегі сөндіріліп, HRC 58–62 дейін ұнтақталған; қос ерінді тығыздағыш ұнның шаңын, егістік шөгінділерін және шайылған суды редуктор қуысынан сақтайды. Табанды, фланецті және қуыс білікпен монтаждау қол жетімді және шығыс білігін қолданыстағы қозғалтқышқа сәйкес өңдеуге болады. Кіріс қуатын, қажетті қатынасты және мотор фланецін жіберіңіз — біз сәйкес жақтауды, өлшемдік сызбаны және зауыттық бағаны 24 сағат ішінде қайтарамыз.

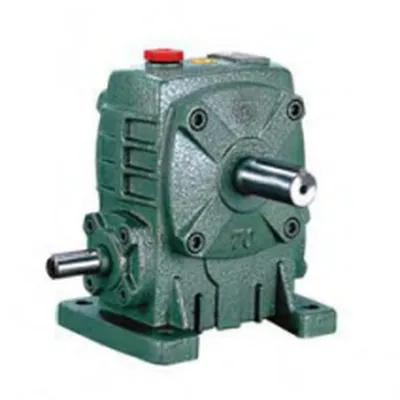

WPA сериялы құрт берілімдері

WPA сериялы құрт берілімдері

Қытайда берілу жабдықтары саласында терең араласқан кәсіби зауыт және өндіруші ретінде Раяфон Рэйдафон WPA сериялы сериялы құрттар қораптарын іске қосты, олар олардың қымбаттауы үшін кеңінен қолданады. Бұл сериялардың қысқару коэффициенті 5: 1-ден 100-ге дейін: 1-ден 100-ге дейін, шығыс моментіне 10NM-2000NM-ге жетеді, ол 0,06 кВт-15 кВт / сағ үшін жарамды, олар 0,06 кВт / сағ Сенімді жеткізуші ретінде, Райдафон жеке қызметтер мен ашық бағаларды ұсынады. Құны бірдей өнімділікпен импортталған брендтерге қарағанда 30% -дан төмен, бұл шағын және орта брендтер үшін жабдықтарын жаңартуға арналған шешім болып табылады.

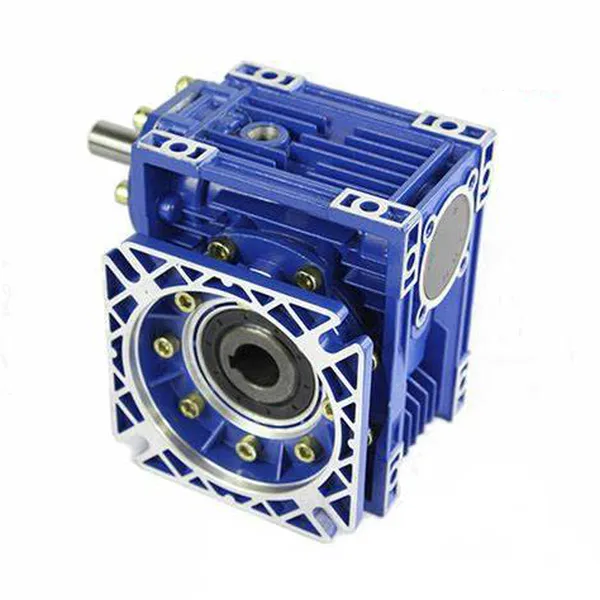

EP-NRV-F Бірыңғай қатты білікке енгізу құрттары

EP-NRV-F Бірыңғай қатты білікке енгізу құрттары

Қытайда белгілі зауыт және өндіруші ретінде, Кәсіби өнеркәсіптік тарату жабдықтары саласында, Райдафон Рэйдафон «EP-NRV-F» EP-NRV-F-дің тұрақты білікке кірістілігі, бұл керемет құрт берілісті редуктор болып табылады. Өнім тығыз құрылымы мен тұрақты жұмысын, моментті беріліс қабілетін жоғары деңгейге шығарады, сонымен қатар әр түрлі өнеркәсіптік қосымшалар сценарийлеріне бейімделуі мүмкін. Оның техникалық сипаттамалары төмендету коэффициентінің әртүрлі түрлерін қамтиды (мысалы, 7,5: 1-ден 100: 1-ге дейін), рейтингілік шығыс моменттің кең ауқымы (10NM-1800NM), 0,06 кВт-15 кВт / с-ға бейімделу, ал жұмыс істеп тұрған жұмыс жағдайлары бойынша сенімді жұмыс істеу үшін, IP55-тің қорғау деңгейі. Жоғары сапалы жеткізуші ретінде, Райдафон тиімді тарату үшін клиенттердің әр түрлі қажеттіліктерін қанағаттандыру үшін икемді теңшелім қызметтерін және жоғары бәсекеге қабілетті бағаларды ұсынады.

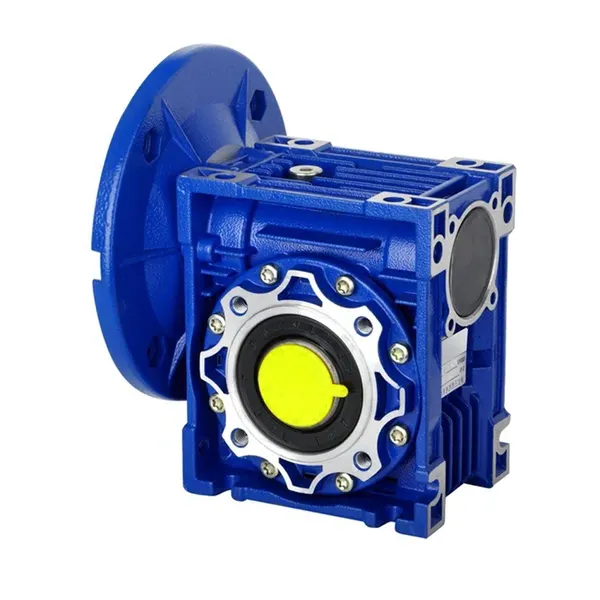

EP-NMRV құрт беріліс қорабы

EP-NMRV құрт беріліс қорабы

Райдафонның EP-NMRV құрт беріліс қорабы FLAGE көмегімен құрт беріліс қорабы - бұл саладағы ең жақсы, сапа тұрғысынан ең жақсы! NMRV025-тен NMRV025-тен NMRV150-ден түрлі модельдер бар, қуаты 0,06 кВт-қа дейін, 15 кВт-қа дейін, ал 1800 жылға дейін момент. Ол кішкентай және үлкен машиналармен үйлесімді. Қорап ашық және берік алюминий қорытпасынан жасалған. Шығару фланец дизайны әр түрлі өндірістік жабдықтарға тікелей қосылуға болады және оларды орнату оңай. Құрт берілісі тозуға төзімді қалайы қола, беріліс тиімділігі жоғары және аз шуы бар. Қытайда танымал өндіруші ретінде, Райдафон бүкіл процесте сапаны басқарады және сенімді жеткізуші болып табылады!
Сенімді Құрт беріліс қорабы жеткізуші ретінде Қытайда өндіруші және жеткізуші ретінде біздің өнімдеріміз б.з.д.. Егер сіз сапалы өнімді сатып алғыңыз келсе, бізге хабарласыңыз.
