Planetary Gearbox Supplier for High Torque and Precision Applications

Планетарлық беріліс қорабын өндіруші — жоғары айналу моменті, ықшам, тиімді

Raydafonтікелей жеткізілетін Қытайдағы редуктор зауыты болып табылады. Біз планетарлық редукторларды тұрақты өнімділікпен, ықшам құрылыммен және автоматтандыру, жоғары жүктемені беру және дәл басқару үшін қолайлы бағамен қамтамасыз етеміз.

Құрылым және материал

  • Жоғары берік легірленген болат құрылымы
  • Тісті доңғалақ карбюрленген, сөндірілген және дәл ұнтақталған
  • Тіс бетінің қаттылығы HRC60±2
  • Күшті шаршауға төзімділік, дәстүрлі беріліс механизмдеріне қарағанда жоғары жүк көтергіштігі

Өнімділік

  • Үш тісті симметриялы торлы дизайн
  • 95% жоғары тасымалдау тиімділігі
  • Тұрақты жұмыс, төмен шу, біркелкі айналу моменті
  • Сервожүйелер, электр цилиндрлері, өнеркәсіптік роботтар, доңғалақты жылжымалы шассилер үшін қолайлы

Конфигурация опциялары

  • Бір сатылы, екі сатылы, үш сатылы комбинациялар
  • 3:1-ден 200:1-ге дейінгі жылдамдық коэффициенттері
  • Шығару: кілт білігі, шпиондық білік, фланец түрі, стандартты емес интерфейс
  • Динамикалық теңгерім және концентрлік жөнелту алдында сыналған

Автоматтандырылған құрастыру желілерінде, орау машиналарында, CNC жабдықтарында, тасымалдау жабдықтарында, инженерлік шынжыр табанды шассиде және жел энергиясын басқару жүйелерінде кеңінен қолданылады. Интегратор, толық машина өндірушісі немесе техникалық қызмет көрсету провайдері болсаңыз да, біз үнемді трансмиссиялық шешімдерді ұсына аламыз.Бізбен хабарласыңыдәйексөз үшін.

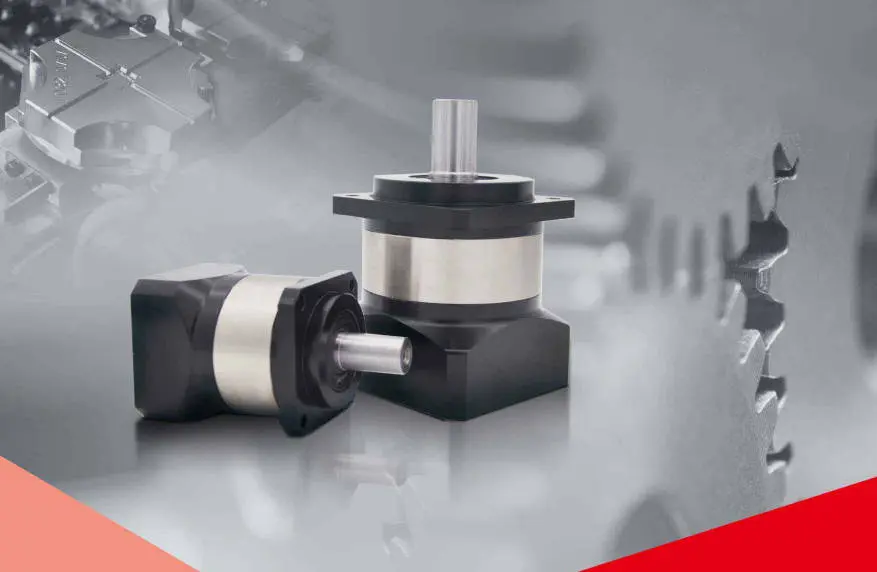

Raydafon planetary gearbox structure

Планетарлық беріліс қорабы қалай жұмыс істейді

Планетарлық редуктор үш негізгі бөліктен тұрады: орталық күн тісті беріліс (кіріс тістері), айналасында айналатын планеталық беріліс жинағы және сыртында оралған ішкі беріліс сақинасы.

1-қадам — Қуат енгізу Қозғалтқыш айналу үшін күн механизмін басқарады.
2-қадам — Көп тісті торлау Күн беріліс айналу үшін бірнеше планеталық берілістерді басқарады. Бұл берілістер күн тісті беріліс бойымен айналу кезінде айналады.
3-қадам — Қуат шығысы Қуат тісті доңғалақтарға бекітілген планетарлық тасымалдағыш арқылы шығыс білікке беріледі.

Бұл көп тісті торлау әдісі бірнеше беріліс арасында күшті бөліседі, бұл қарапайым тісті құрылымдарға қарағанда тегіс шығу, төмен шу және күшті жүк көтеру қабілетін береді. Raydafon планетарлық редукторлары орнату кеңістігі шектеулі жабдық үшін ықшам құрылыммен бірдей көлемде жоғары моментті шығарады.

Бір кезең

3–10:1

Екі кезең

15–100:1

Үш кезең

200:1 дейін

Ішкі планетарлық беріліс айналу кезінде күш орнын үнемі өзгертетіндіктен, беріліс тозуы біркелкі болады және бүкіл машина ұзақ қызмет етеді. Біз тұрақты өнімділік пен жоғары орналасу дәлдігі үшін шыңдалған легірленген болат берілістерді, дәлдік мойынтіректерді және төмен кері кедергі құрастыру стандарттарын қолданамыз. Қайталанатын старт-тоқтату, алға-кері және төмен инерция жүктеме жағдайлары үшін қолайлы.

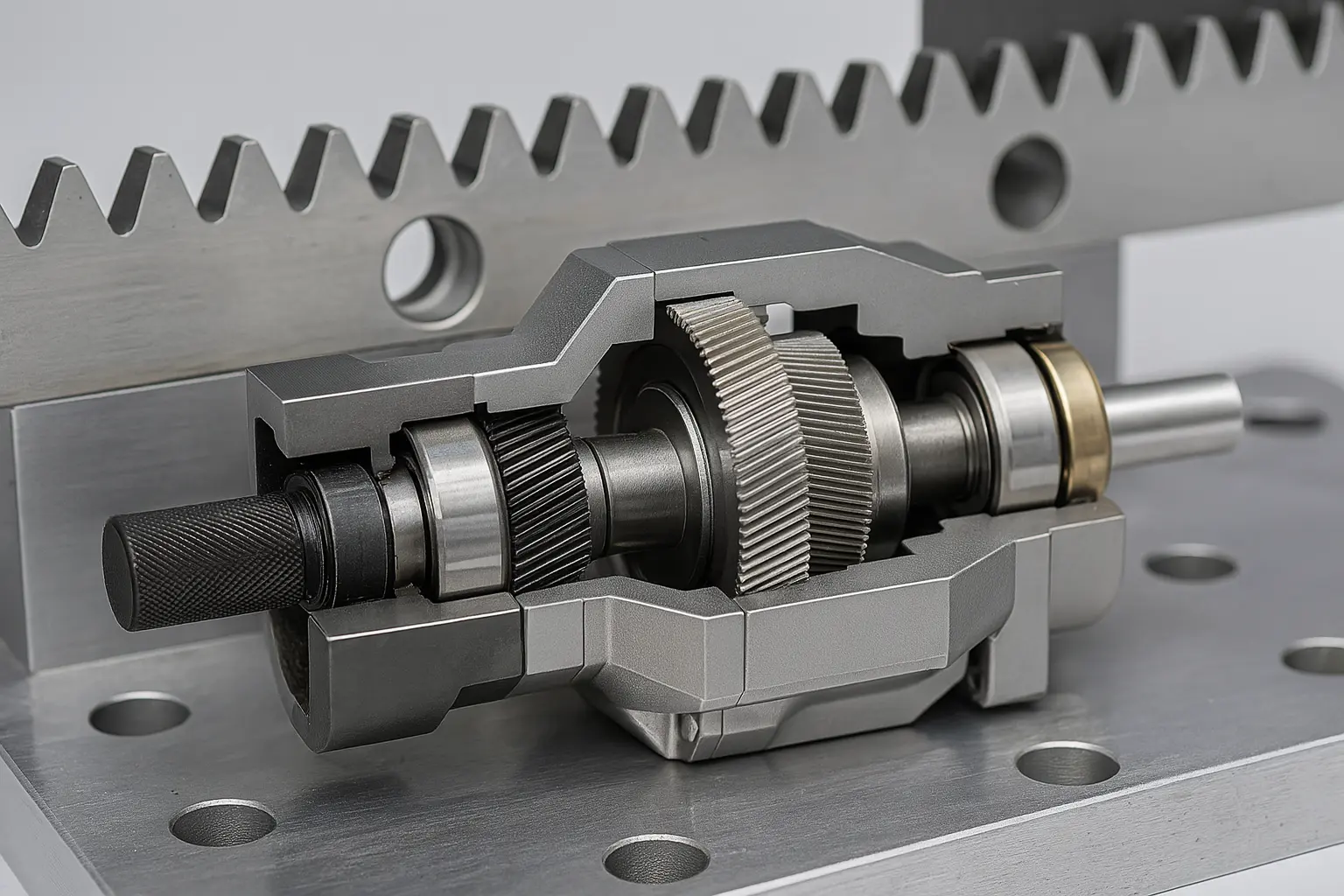

Planetary gearbox working principle

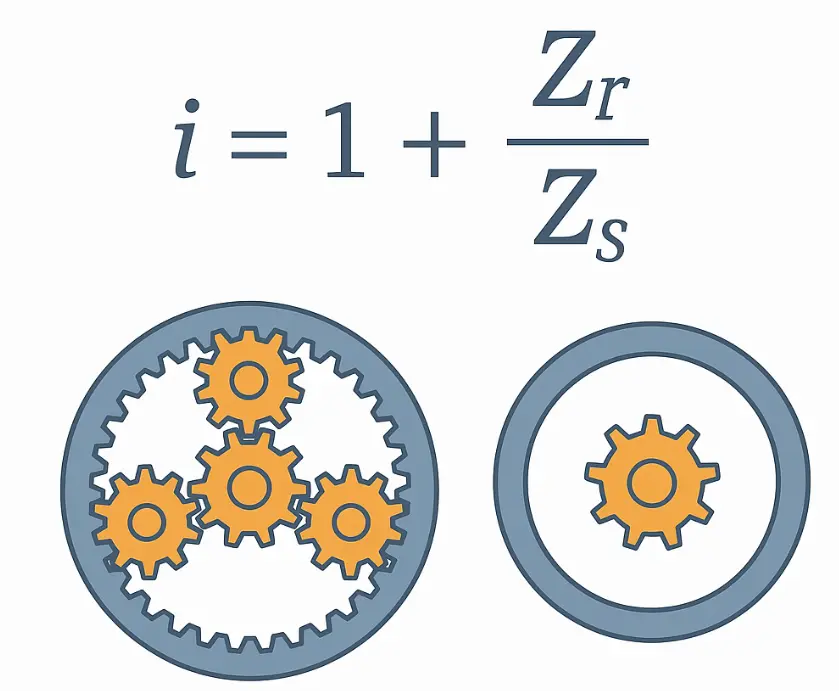

Планетарлық беріліс қорабының беріліс коэффициентін қалай есептеу керек

Трансмиссия коэффициенті шығыс білігінің айналу жиілігін және айналу моментін анықтайды. Ол жабдықтың жұмыс тиімділігіне және жүктеме сәйкестігіне тікелей әсер етеді.

Жалпы құрылым: Sun Gear Белсенді, Ішкі сақина бекітілген, Планеталық тасымалдаушы шығысы

i = 1 + (Zr ÷ Zs)

Zr = ішкі сақина тістері   |  Zs = күн тісті беріліс тістері

Мысал

Күн тісті беріліс тістері: 20

Ішкі сақиналы тістер: 60

i = 1 + (60 ÷ 20) = 1 + 3 = 4

Қозғалтқыш 4 рет айналады, шығыс білігі 1 рет → 4:1 айналады

Raydafon стандартты диапазоны

Бір сатылы: 3–10

Екі кезең: 15–100

Үш сатылы: ауыр жүкті төмен жылдамдық жағдайлары үшін

Жалпы диапазон: 3:1 - 100:1

Әртүрлі кезеңдер ішкі үйкелісті жоғарылатады, бұл тиімділікке аздап әсер етеді. Жылдамдық қатынасы мүмкіндік беретін алғышарттар бойынша, тиімдірек төмен деңгейлі комбинацияны таңдаңыз.

Raydafon қозғалтқыш жылдамдығына, шығыс жылдамдығына қойылатын талаптарға және жүктеме моментіне негізделген ақылға қонымды беріліс қатынасы мен құрылымдық деңгейді ұсына алады. Біз сондай-ақ параметр сызбалары мен таңдау ұсыныстарын береміз.Бізбен хабарласыңықатынасты есептеу және үлгіні сәйкестендіру бойынша көмек үшін.

Planetary gearbox ratio calculation

Құралдар
View as

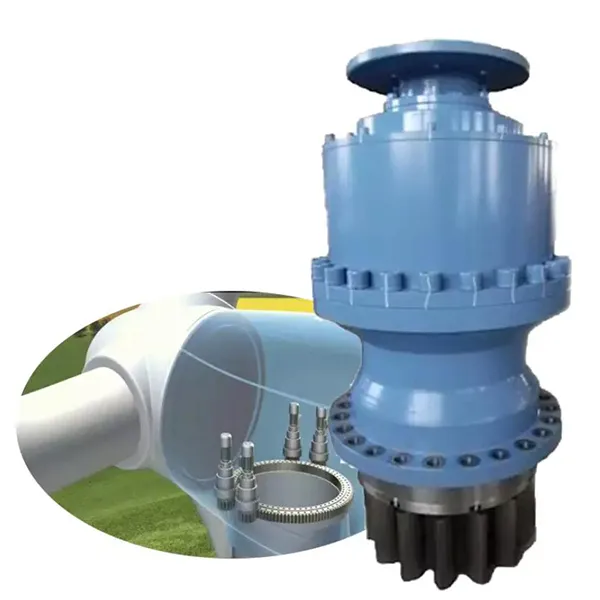

Жел турбинасына арналған Yaw Drive планеталық беріліс қорабы

Жел турбинасына арналған Yaw Drive планеталық беріліс қорабы

Жел турбинасына арналған Yaw Drive планеталық беріліс қорабы — 12 жақтау өлшемі, 1 000–80 000 Н·м, арақатынастары 297:1–2,153:1, −40 °C және +60 °C учаскелері үшін IP67 үштік тығыздағыш сопақ темір корпус. Тісті беріліс жинақтары HRC 58–62 дейін карбюризацияланған және ұнтақталған; қалқымалы планета тасымалдаушы екпінді жүктеме кезінде жіберу қателігін 0,08° шегінде ұстайды. Фланецке орнатылған бұрылмалы мойынтірек тірегі IEC қозғалтқышының фланецтерін тікелей, шлицті немесе интегралды-пинионды шығыс опцияларымен қабылдайды. Мотордың иілу сәтін, қозғалтқыш жақтауын және торап тоттану сыныбын жіберіңіз — біз 2D интерфейсінің сәйкес сызбасын және 24 сағат ішінде зауыттық бағаны қайтарамыз.

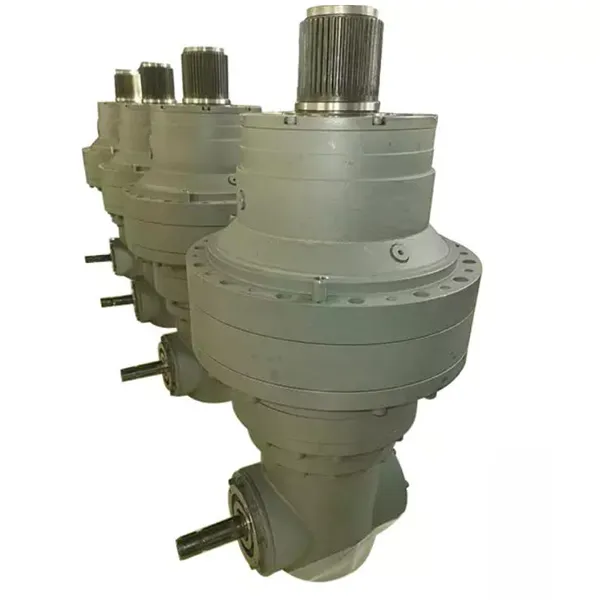

PG Series Feed Mizer Smazetary Gearbox

PG Series Feed Mizer Smazetary Gearbox

Жергілікті өндіруші және Жеткізуші ретінде, Райдафон өз зауытында PG Series Plany Mizer Series Planety беріліс қорабын мұқият дайындады. Жылдамдық коэффициенті 3: 1-ден 15: 1-ге дейін. Берілістер жоғары берік легірленген болаттан жасалған. Тістенгеннен кейін тіс бетінің қаттылығы HRC55-ке жетеді, бұл тозуға төзімді және әсерге төзімді және 1800N M моментіне төтеп бере алады. Қорап шойыннан жасалған және екі есе тығыздағыш құрылымымен жабдықталған. Шаң мен суға төзімділік деңгейі IP65-ге жетеді, бұл ферманың ылғалды және шаңды ортасында тұрақты жұмыс істей алады. Зауыт бойынша тікелей жеткізу әдісі сізге қол жетімді және сенімді тарату өнімдерін ұсынады!

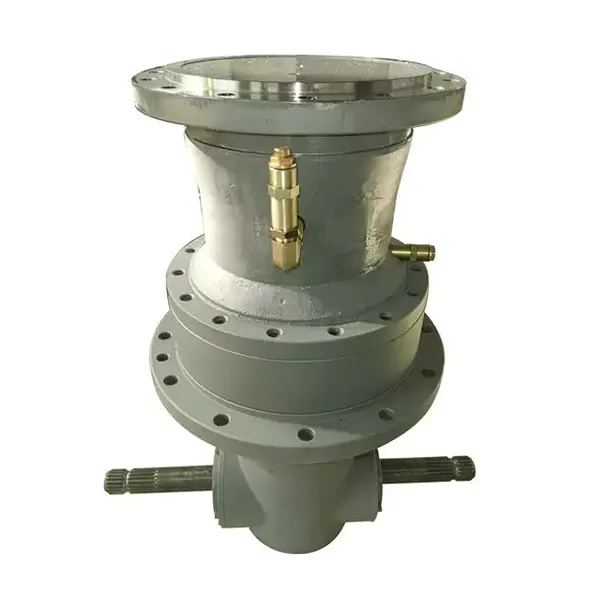

PGA Series Auger Drive, жем араластырғышқа арналған планеталық беріліс қорабы

PGA Series Auger Drive, жем араластырғышқа арналған планеталық беріліс қорабы

PGA сериялы шнек жетекті планетарлық редукторлар 540 айн/мин трактор PTO-дан басқарылатын TMR жем араластырғыштары мен диеталық фидерлерге арналған. Үздіксіз момент 11,1:1-ден 662,8:1-ге дейінгі арақатынастармен және стандартты 1"3/8 Z6 немесе 1"3/4 Z20 кіріс сплайндарымен 3,810 Н·м (PGA-502) бастап 42,000 Н·м (PGA-4203/4204) дейін жұмыс істейді. Тісті доңғалақтар мен білікшелер жоғары берік легирленген болат, газдың HRC58 тіс-бетінің қаттылығына дейін көміртекті; шойыннан жасалған бір бөліктен тұратын корпус шаңға, суспензияға және жууға арналған IP65 стандартына сәйкес қос тығыздағышты пайдаланады. Raydafon компаниясы Қытайдың Нинбо қаласындағы өзінің ISO 9001 шеберханасында OEM араластырғыш құрастырушылары үшін және фермалар мен дилерлер үшін ауыстыру құрылғысы ретінде шығарған. Арнайы коэффициенттер, шығыс фланецтері және монтаждау беттері сызбаға сәйкес жасалған. 24 сағат ішінде расталған таңдау және баға ұсынысы үшін араластырғыш үлгісін немесе сызбаңызды жіберіңіз.
Сенімді Планетарлық беріліс қорабы жеткізуші ретінде Қытайда өндіруші және жеткізуші ретінде біздің өнімдеріміз б.з.д.. Егер сіз сапалы өнімді сатып алғыңыз келсе, бізге хабарласыңыз.
