Raydafon компаниясының SWC-WH икемді дәнекерлеу түрі жоқ әмбебап муфтасы серпімді емес дәнекерленген әмбебап муфталары сенімді беруді қамтамасыз ету үшін дәнекерленген қосылымдарды пайдаланады, бұл оларды металлургиялық және тау-кен жабдықтары сияқты жоғары жүктемелі қолданбалар үшін сенімді таңдау етеді. Біз Қытайдағы физикалық муфта өндірушісіміз. Сенімді өндіруші ретінде біз тұрақты жеткізуді ұсынамыз және сіздің жабдықтың сипаттамаларына мәліметтерді бейімдей аламыз. Баға туралы мәліметтер алу үшін бізбен тікелей хабарласыңыз.
Дәнекерленген қамыт · Иілгіш элемент жоқ · OEM дайын

SWC-WH икемді дәнекерлеу түрі жоқ әмбебап муфтаАуыр жүкті жетек біліктері

Прокат стандарына, крандарға, тау-кен және металлургиялық жетектерге арналған қатты, дәнекерлеу типті кардан муфтасы. Дәнекерленген қамыт болттармен қосылыстардың босатылуын жояды. Дәл ине мойынтіректері үйкелісті төмендетеді. Саңылау 100–550 мм, айналу моменті 710 кН·м дейін, легирленген болат 35CrMo, Қытайдың Нинбо қаласында ISO 9001 өндірісі.

Бор100 – 550 мм
Номиналды момент1,25 – 710 кН·м
Бүктеу бұрышы15° – 25°
Материал35CrMo болат
MOQ1 дана
Тоқтау15 – 30 күн

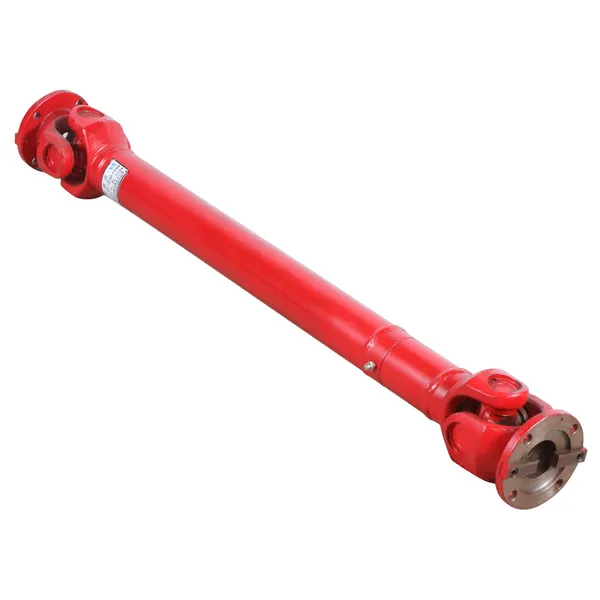

SWC-WH without flex welding type universal coupling welded yoke product photo

01Икемді дәнекерлеу түрі әмбебап муфтасы жоқ SWC-WH дегеніміз не?

SWC-WH - бұл ақатаң әмбебап қосылыс муфтасыДәнекерленген қамыт және дәл инелі мойынтіректерде жұмыс істейтін орталық крест арқылы айналу моментін береді. Иілгіш типті муфталардан айырмашылығы, оның құрамындасерпімді элемент жоқ, сондықтан резеңке, серіппелі қаптама және тозуға болатын өтемдік иілгіш элемент жоқ. Бұл диск талап еткенде оны таңдаулы таңдау жасайдыжоғары айналу моменті, жоғары соққыға төзімділік және ұзақ қызмет ету мерзімібұралу амортизациясынан гөрі.

Дәнекерленген қамыт болтты қамыт конструкцияларынан негізгі айырмашылығы болып табылады. Үздіксіз діріл кезінде болттармен бекітілген қосылыстар босап, дірілге, кері соққыға және ақырында істен шығуға әкелуі мүмкін. Дәнекерлеу бұл ақаулық режимін толығымен жояды. Сатып алушылар үшінөндірістік жетек біліктеріне арналған әмбебап муфталар, бұл муфтаның қызмет ету мерзімінде техникалық қызмет көрсетуді тоқтатуды және иеленудің жалпы құнын төмендетуді білдіреді.

Қолданбаңызға қаттылықтың орнына бұралу сәйкестігі қажет болса, оны келесімен салыстырыңызSWC-BH стандартты икемді дәнекерлеу түрінемесе ұзақ аралығыSWC-CH ұзын икемді дәнекерлеу түрі, ол екі қамыт арасына икемді элемент қосады.

02SWC-WH техникалық сипаттамалары: саңылау, айналу моменті және сәйкессіздік диапазоны

Төмендегі кестеде SWC-WH сериясындағы әрбір стандартты өлшем берілген. Баға ұсынысын сұрамас бұрын оны біліктің диаметріне, қажетті номиналды моментке және қол жетімді орнату ұзындығына сәйкестендіру үшін пайдаланыңыз. Арнайы саңылаулар, кілттер және ұзындықтар сұраныс бойынша қол жетімді.

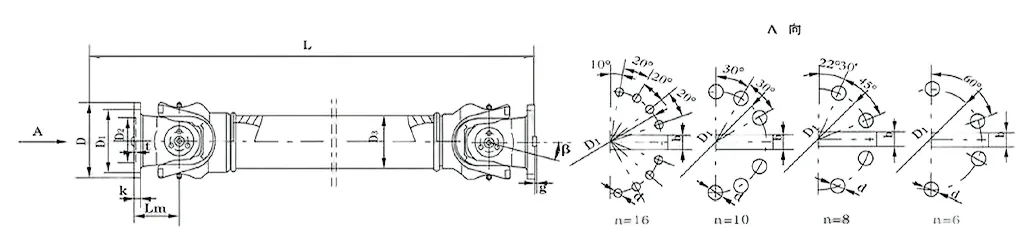

SWC-WH икемді дәнекерлеу түрі жоқ әмбебап муфта — толық өлшемді диаграмма
Үлгі D (мм) Тн (кН·м) Tf (кН·м) β (°) Lmin D1 (js11) D2 (H7) D3 Лм n-d k t b (h9) g Инерция (кг·м²) Салмағы (кг)
Lmin +100мм Lmin +100мм
SWC100WH 100 1.25 0.63 25 243 84 57 60 55 6-9 7 2.5 - - 0.0039 0.00019 4.5 0.35
SWC120WH 120 2.5 1.25 25 307 102 75 70 65 8-11 8 2.5 - - 0.0096 0.00044 7.7 0.55
SWC150WH 150 5 2.5 25 350 130 90 89 80 8-13 10 3 - - 0.371 0.00157 18 24.5
SWC180WH 180 12.5 6.3 25 180 155 105 114 110 8-17 17 5 - - 0.15 0.007 48 2.8
SWC225WH 225 40 20 15 520 196 135 152 120 8-17 20 5 32 9 0.365 0.0234 78 4.9
SWC250WH 250 63 31.5 15 620 218 150 168 140 8-19 25 6 40 12.5 0.817 0.0277 124 5.3
SWC285WH 285 90 45 15 720 245 170 194 160 8-21 27 7 40 15 1.756 0.051 185 6.3
SWC315WH 315 125 63 15 805 280 185 219 219 10-23 32 8 40 15 2.893 0.0795 262 8
SWC350WH 350 180 90 15 875 310 210 267 194 10-23 35 8 50 16 5.013 0.2219 374 15
SWC390WH 390 250 125 15 955 345 235 267 215 10-25 40 8 70 18 8.406 0.2219 506 15
SWC440WH 440 355 180 15 1155 390 255 325 260 16-28 42 10 80 20 15.79 0.4744 790 21.7
SWC490WH 490 500 250 15 1205 435 275 325 270 16-31 47 12 90 22.5 26.54 0.4744 1014 21.7
SWC550WH 550 710 355 15 1355 492 320 426 325 16-31 50 12 100 22.5 48.32 1.357 1526 34

Тек бұрыштық

SWC-WH 15°–25° дейін бұрыштық сәйкессіздікті өтейді. Осьтік жүріс үшін оны сырғымалы шплайн білігімен жұптаңыз.

Момент таңдау

Соққы деңгейі мен жұмыс цикліне байланысты номиналды моментке 1,5–2,5 қызмет көрсету коэффициентін қолданыңыз.

Тесік сәйкестігі

Жоғарыда аталған стандартты D1 js11 / D2 H7 саңылаулары. Арнайы сатылы немесе шпильді тесіктер қол жетімді.

Фланец балама

Егер білігіңіз фланецті интерфейсті пайдаланса, қараңызSWC-WF фланец түрісол серияда.

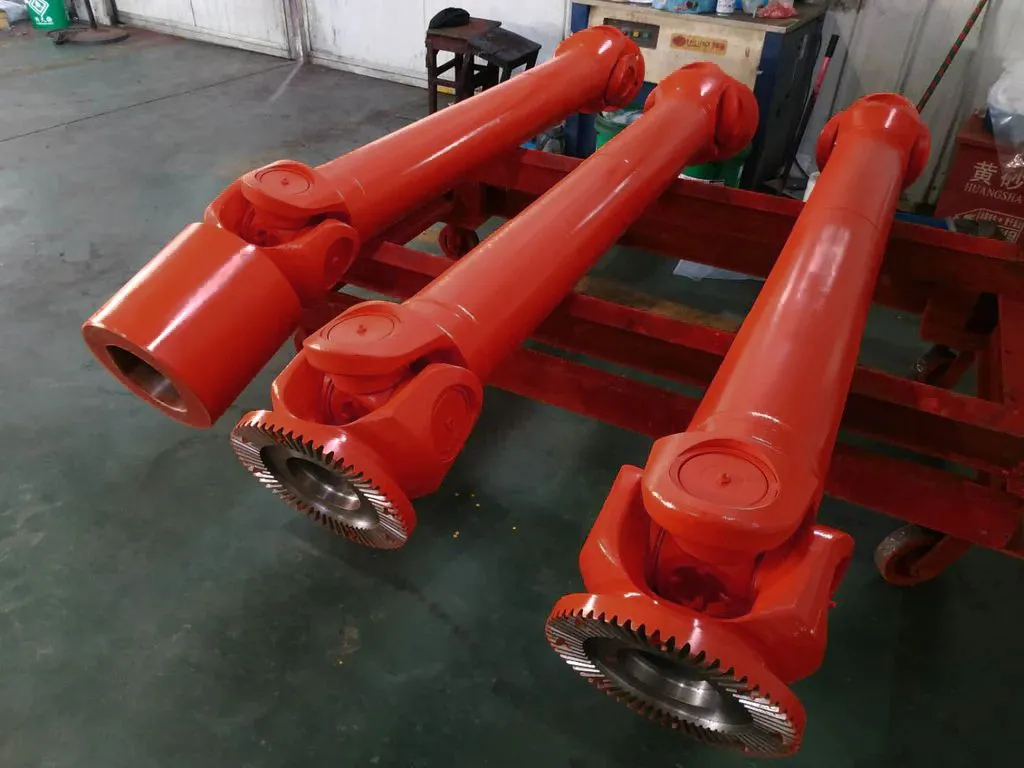

SWC-WH universal coupling welded yoke and needle bearing cross detail

03Неліктен сатып алушылар ауыр жүк машиналары үшін дәнекерленген қамыт муфталарын көрсетеді

Сатып алу инженерлері SWC-WH-ті үш коммерциялық себеппен таңдайды:аз тоқтап тұру, аз ауыстыру циклдері және жұмыс сағатының жалпы құнының төмендеуі.

  • Бұрандалы қосылыстардың босатылуы жоқ.Дәнекерленген қамыт илемдеу стандары мен ұсатқыштардағы болтты қамыт муфталарының қызмет ету мерзімін қысқартатын дірілді босатудың істен шығу режимін жояды.
  • Жоғары айналу моменті тығыздығы.710 кН·м-ге дейін номиналды момент ықшам конвертте, жетек білігінің ауыр міндеттерін өтейді.
  • Дәл инелік подшипниктер.Төмен үйкеліс, жоғары тиімділік және ұзақ майлау аралығы жөндеу жұмыстарын азайтады.
  • 35CrMo легирленген болат.Тау-кен, металлургия және теңіз орталарында тозуға, шаршауға және соққыға төзімділік үшін термиялық өңдеуден өткен.
  • Кең бұрыштық төзімділік.15°–25° компенсация орнату кезінде туралау құнын азайтады.
  • Қызмет көрсететін дизайн.Ауыстырылатын тозу бөлшектері муфтаның экономикалық қызмет ету мерзімін бір ауыстыру циклінен тыс ұзартады.

04SWC-WH муфталары қайда пайдаланылады: қолданбалар және салалар

SWC-WH қатты, жоғары айналу моменті бар муфта үздіксіз соққы мен дірілге төтеп бере алатын жерде көрсетіледі. Әдеттегі қондырғыларға мыналар жатады:

Болат прокат зауыттары Металлургиялық желілер Көтерме крандар Порт көтеру машиналары Тау-кен конвейерлері Ұсатқыштар мен бұрғылау қондырғылары Теңіз қозғалысы Палуба машиналары Цемент және қағаз жетектері Ауыр жүкті сынақ стендтері Жаңартылатын энергия жетектері Химиялық процесс желілері

Егер сіздің жетек те осьтік орын ауыстыруды немесе бұралу сәйкестігін қажет етсе, толық қарап шығыңызәмбебап біріктіру диапазонынемесе баламатісті муфталар сериясынақтылау алдында.

05Пайдаланушы SWC-WH муфталары: OEM, жеке жапсырма және сызбаға негізделген өндіріс

Raydafon - бұлOEM әмбебап муфта өндірушісі, not a trading company. Баптау Қытайдың Нинбо қаласындағы өзіміздің ISO 9001 қондырғысында өңделеді.

Бұрғы және кілт жолы

D1 js11, D2 H7 немесе теңшелетін төзімділік. Параллель перне, сплайн немесе қысқарту дискі интерфейсі.

Фланец үлгісі

Болт шеңбері, ұшқыш диаметрі және болттар саны сіздің түйісетін фланец сызбаңызға сәйкес келеді.

Ұзындық & Баланс

Lmin және ұзартылған ұзындықтар. Жоғары жылдамдықты біліктерге арналған динамикалық теңгерім маркалары.

Қаптау және таңбалау

Кескіндеме, қара оксид, мырышпен қаптау. Жеке затбелгі және таңбалау.

PDF, DWG, DXF немесе STEP сызбасын білік өлшемдерімен және жұмыс циклімен жіберіңіз. Біздің инженерлер 24 сағат ішінде өлшемді ұсыныс пен баға ұсынысын қайтарады.

06Сапаны бақылау, сертификаттар және 12 айлық кепілдік

Әрбір SWC-WH муфтасы жөнелту алдында құжатталған тексеру маршрутынан өтеді. Бұл шетелдік сатып алушылар жеткізушінің мақұлдауы мен кіріс тексеруіне сенетін дәлел.

  • ISO 9001 сертификатталған өндіріс процесі
  • Кіріс болатты тексеру және термиялық өңдеу жазбалары
  • Саңылау, шпонка және Lmin үшін өлшемді тексеру есебі
  • Қамырт қосылымындағы дәнекерлеуді тексеру
  • Орау алдында мойынтіректерді бекіту және айналу сынағы
  • Өндірістік ақауларға қарсы 12 айлық шектеулі кепілдік

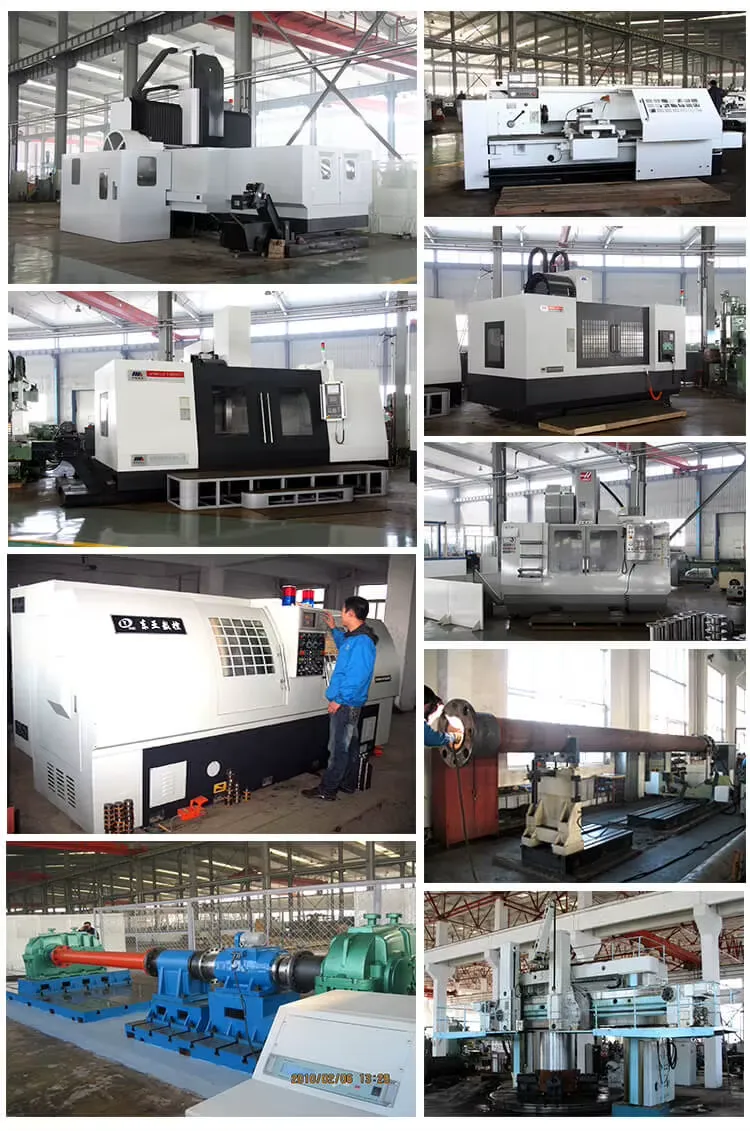

Raydafon universal coupling manufacturing workshop Ningbo China

07Қалай тапсырыс беруге болады: MOQ, жеткізу уақыты, орау және жеткізу

MOQ

Стандартты өлшемдер үшін 1 дана. 50 данадан бастап көлемінің бағасы.

Тоқтау

Ұтыс ойынын растаудан және депозиттен кейін 15–30 күн.

Қаптама

Ағаш қорап, тоттануға қарсы VCI пленкасы, кептіргіш, үлкен өлшемдерге арналған арнайы паллет.

Жеткізілім

Теңіз, ауа немесе экспресс. EXW / FOB / CIF / DDP шарттары бар.

Құжаттар

CI, PL, CO, A/E нысаны, материал сертификаты, өлшемдік есеп.

Төлем

T/T, L/C көргенде және қайта сатып алушылар үшін келісуге болатын басқа шарттар.

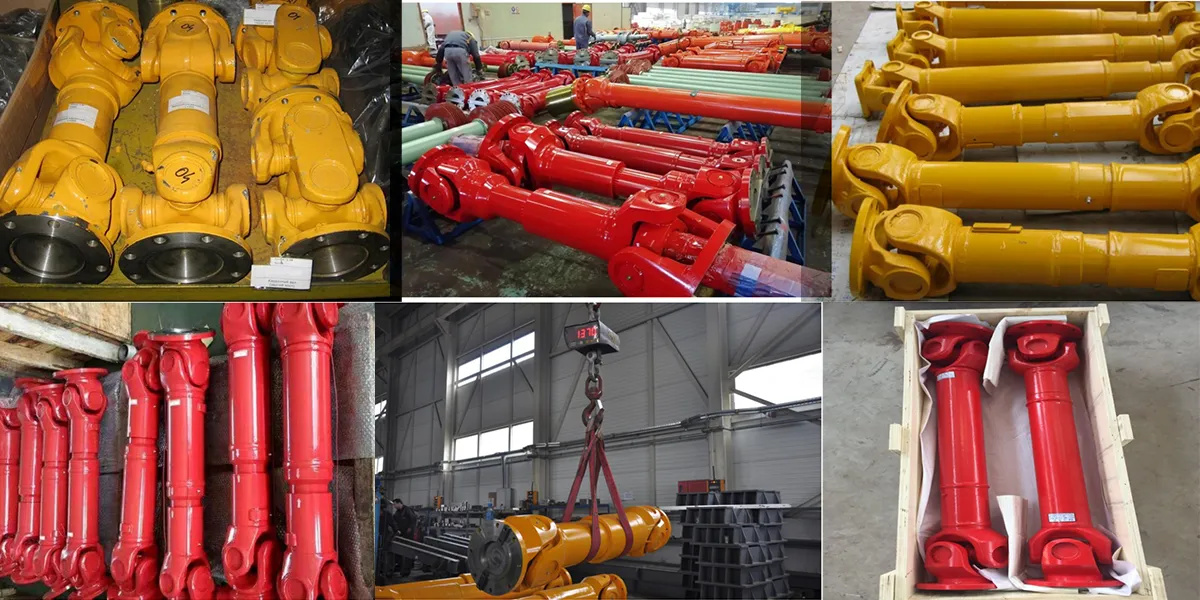

SWC-WH universal coupling inspection and assembly line

08SWC-WH әмбебап ілінісу сатып алушысы туралы жиі қойылатын сұрақтар

SWC-WH муфтасында «икемді дәнекерлеу түрі жоқ» нені білдіреді?

Бұл муфтаның момент жолында серпімді немесе икемді элементі жоқ екенін және қамыт болтпен емес, дәнекерлеу арқылы біріктірілгенін білдіреді. Бұл діріл әсерінен болттармен қосылыстардың қопсытуын жояды және құрылымның қаттылығын арттырады. Бұл икемді элемент қажет емес, жоғары айналу моменті, соққысы жоғары жетектер үшін дұрыс таңдау.

SWC-WH сериясының айналу моменті мен тесігі қандай?

Гирация диаметрі 100–550 мм, номиналды момент 1,25–710 кН·м, шаршау моменті 0,63–355 кН·м, стандартты саңылау D1 57–426 мм. Custom bores and stepped shafts are available.

Қандай материал мен подшипниктер қолданылады?

Қамырлар мен фланецтер термиялық өңдеуден өткен 35CrMo легирленген болат. Үздіксіз өндірістік жұмыс кезінде үйкелісті азайту және қызмет ету мерзімін ұзарту үшін көлденең журнал дәлдіктегі инелі мойынтіректерде жұмыс істейді.

Максималды туралау бұрышы қандай?

Өлшеміне байланысты 15°-тен 25°-қа дейінгі бұрыштық сәйкессіздік. SWC-WH осьтік орын ауыстыруды өтемейді — егер осьтік қозғалыс бар болса, оны сырғымалы сплайнмен немесе телескопиялық білікпен жұптаңыз.

Сіз OEM немесе арнайы SWC-WH муфталарын ұсынасыз ба?

Иә. Біз саңылауларды, кілттерді, фланец үлгісін, ұзындықты, теңгерім деңгейін, бетті өңдеуді және тақтайшаны реттейміз. PDF, DWG, DXF немесе STEP сызбасын жіберіңіз, біз 24 сағат ішінде баға белгілейміз.

MOQ, жеткізу уақыты және кепілдік дегеніміз не?

Стандартты өлшемдер үшін MOQ 1 дана. Өлшемге және теңшеуге байланысты жеткізу уақыты 15-30 күн. Өндірістік ақауларға қарсы 12 айлық шектеулі кепілдік.

Жетек білігі үшін дұрыс SWC-WH өлшемін қалай таңдауға болады?

Номиналды моментті, ең жоғары моментті, жылдамдықты, біліктің диаметрлерін, тураланбау бұрышын және жұмыс циклін қамтамасыз етіңіз. Біздің инженерлер дұрыс қызмет көрсету коэффициентімен өлшемді ұсынады. You can also review the fullәмбебап муфтаны таңдау нұсқаулығыбізге хабарласпас бұрын.

Жаппай тапсырыс бермес бұрын үлгі ала аламын ба?

Иә. Үлгі тапсырыстар стандартты өлшемдерге қабылданады. Үлгі құны мен жүктің бағасы бөлек көрсетілген және бірінші жаппай тапсырысқа қарсы есепке алуға болады.

SWC-WH әмбебап біріктіру бағасын сұраңыз

Білік сызбасын, айналу моментін және жылдамдықты жіберіңіз. Біздің инженерлер 24 сағат ішінде өлшемді ұсыныс пен зауыт бағасымен жауап береді.

Қазір сұрау жіберіңіз WhatsApp арқылы сөйлесу
Сұрау жіберу
Байланыс ақпараты
  • Мекенжай

    Луотуо өнеркәсіп аймағы, Чжэнхай ауданы, Нинбо қаласы, Қытай

  • Электрондық пошта

    [email protected]

Гидравликалық цилиндрлер, редукторлар, PTO біліктері немесе бағалар тізімі туралы сұраулар үшін электрондық поштаңызды бізге қалдырыңыз, біз 24 сағат ішінде байланыста боламыз.
