Рульдік гидравликалық цилиндр өрескел жерде қалай жұмыс істейді?

Доңғалақты жүк тиегіш лайлы құрылыс алаңында келе жатыр. Трактор тасты төбені басып келе жатыр. Шұңқырлы қара жолмен келе жатқан әскери жүк көлігі. Осы сценарийлердің әрқайсысында рульдік гидравликалық цилиндр оператордың енгізуін дөңгелектердің дәл, басқарылатын қозғалысына айналдыратын құрамдас болып табылады. Кедір-бұдыр жерлерде бұл тапсырма асфальтталған жолға қарағанда әлдеқайда қиын. Цилиндр кедергілерді жеңіп, соққы жүктемелерін сіңіріп, шиналардың астындағы жер тегіс емес, жұмсақ немесе тұрақсыз болған кезде бақылауды сақтауы керек. Асфальтта мінсіз жұмыс істейтін рульдік жүйе рельеф бұдыр болған кезде толығымен істен шығуы мүмкін. Рульдік гидравликалық цилиндр осы қиын жағдайларда басқаруды сақтаудың кілті болып табылады.

Рульдік гидравликалық цилиндрдің өрескел рельефте қалай жұмыс істейтіні туралы мәселе - бұл күш, кері байланыс және беріктік мәселесі. Цилиндр доңғалақтарды жердің кедергісіне қарсы бұру үшін жеткілікті күш тудыруы керек. Ол операторға жерді сезіну үшін қажетті кері байланысты қамтамасыз етуі керек. Ол жолсыз жүруге тән соққы жүктемелеріне және дірілге төтеп беруі керек. Және мұның барлығын күн сайын лас, ылғалды және абразивті орталарда сенімді түрде орындауы керек. Бұл мақалада рульдік гидравликалық цилиндрдің құрылымы мен жұмысы өрескел жерлерде қарастырылады. Біз күш динамикасын, тығыздау жүйелерін, материалдар мен конструкцияны және сенімді жұмыс істеуге мүмкіндік беретін ерекше мүмкіндіктерді қарастырамыз. Сондай-ақ біз өзіміздің егжей-тегжейлі сипаттамаларды беремізРульдік гидравликалық цилиндрRaydafon Technology Group Co.,Limited-тегі біздің зауыт өнімдері.

Мазмұны

• 1. Рульдік гидравликалық цилиндр дегеніміз не және ол қалай жұмыс істейді?
• 2. Кедір-бұдыр рельеф рульдік күшке қойылатын талаптарға қалай әсер етеді?
• 3. Қандай тығыздау жүйелері ластанудан қорғайды?
• 4. Цилиндр конструкциясы соққы жүктемелерін қалай сіңіреді?
• 5. Қандай материалдар мен әрлеу беріктікті қамтамасыз етеді?
• 6. Рульдік гидравликалық цилиндрдің негізгі техникалық сипаттамалары қандай?
• 7. Жиі қойылатын сұрақтар (ЖҚС)
• 8. Қорытынды

1. Рульдік гидравликалық цилиндр дегеніміз не және ол қалай жұмыс істейді?

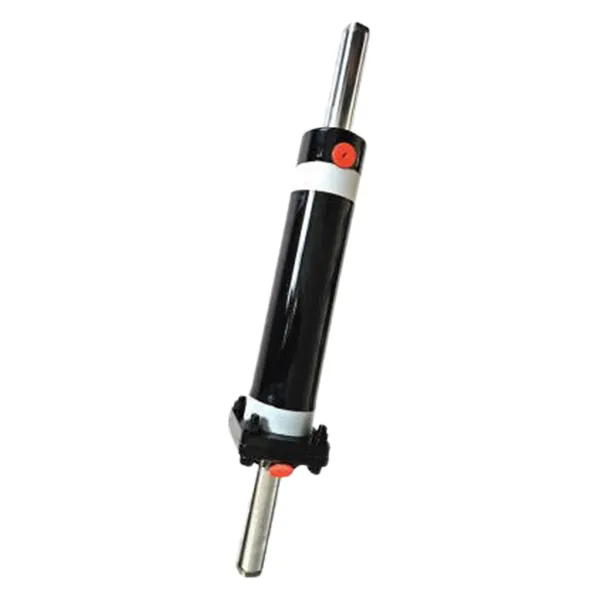

Рульдік гидравликалық цилиндр – көліктің немесе машинаның дөңгелектерін басқару үшін гидравликалық қысымды сызықтық күшке түрлендіретін гидравликалық жетек. Бұл қос әрекетті цилиндр, яғни ол екі бағытта да күш тудыруы мүмкін - бір бағытта басқару үшін созылады және басқа бағытта бұрылу үшін кері тартылады. Цилиндр доңғалақтарға күшті жіберетін рульдік байланысқа қосылған. Оператор руль дөңгелегін бұрған кезде, гидравликалық сорғы қысымды сұйықтықты поршеньдің бір жағына жібереді, бұл штанганың ұзартылуына немесе тартылуына әкеледі. Штанганың қозғалысы рульдік байланысын итереді немесе тартады, дөңгелектерді айналдырады. Цилиндр рульдік клапанмен басқарылады, ол оператордың енгізуіне негізделген гидравликалық сұйықтықтың ағынын бағыттайды.

Кедір-бұдырлы жерлерде рульдік гидравликалық цилиндрдің жұмысы тегіс жерге қарағанда күрделірек. Дөңгелектер кедергілерден үнемі ауытқып отырады, ал рульдік байланыс бірнеше бағыттағы күштерге ұшырайды. Цилиндр осы бұзылуларға қарамастан басқаруды сақтай алуы керек. Бұл берік дизайнды, дәл өндірісті және жоғары сапалы тығыздауды қажет етеді. Төмендегі кестеде рульдік гидравликалық цилиндрдің негізгі функциялары және оларға мүмкіндік беретін дизайн мүмкіндіктері жинақталған.

СағатRaydafon Technology Group Co.,Limited, біздің зауыт өрескел жерлерге арнайы әзірленген рульдік гидравликалық цилиндрлерді шығарады. Біз ең қиын жағдайларда сенімді өнімділікті қамтамасыз ету үшін жоғары берік материалдарды, дәл өңдеуді және жетілдірілген тығыздау жүйелерін қолданамыз. Біздің инженерлік команда тұтынушылардың нақты талаптарын түсіну және цилиндрлердің оңтайлы дизайнын қамтамасыз ету үшін олармен тығыз жұмыс істейді.

2. Кедір-бұдыр рельеф рульдік күшке қойылатын талаптарға қалай әсер етеді?

Кедір-бұдыр жер көлікті басқаруға қажетті күшті күрт арттырады. Тегіс жолда рульді басқару күші ең алдымен шиналар мен жол төсемінің арасындағы үйкеліспен және алдыңғы дөңгелектердің туралануымен анықталады. Кедір-бұдыр жерлерде қосымша күштер әрекет етеді. Дөңгелектер жартастарға тірелуі, балшыққа батырылуы немесе ойықтармен жан-жаққа итерілуі мүмкін. Рульдік гидравликалық цилиндр дөңгелектерді айналдыру үшін осы күштерді жеңуі керек. Қажетті күш төселген жолға қарағанда бірнеше есе жоғары болуы мүмкін. Бұл қажетті күшті тудыру үшін цилиндр үлкенірек поршеньдік аймақпен немесе жоғары жұмыс қысымымен өлшемде болуы керек дегенді білдіреді. Төмендегі кесте әдеттегі доңғалақты тиегіш үшін тегіс және өрескел жер арасындағы руль күшіне қойылатын талаптардың айырмашылығын көрсетеді.

Біздің зауытта біз рульдік гидравликалық цилиндрлерімізді жол талғамайтын қолданбалардың күш талаптарын қанағаттандыру үшін жобалаймыз. Біз әртүрлі көлік өлшемдері мен жер жағдайына сәйкес келетін поршеньдік диаметрлер мен қысым көрсеткіштерін ұсынамыз. Біздің инженерлік команда сіздің арнайы қолданбаңыз үшін қажетті руль күшін есептей алады және цилиндрлердің сәйкес сипаттамаларын ұсына алады.

3. Қандай тығыздау жүйелері ластанудан қорғайды?

Ластану кез келген гидравликалық жүйенің жауы болып табылады және бұл әсіресе өрескел жерлерде жұмыс істейтін рульдік гидравликалық цилиндр үшін қиын. Кір, шаң, балшық және су үнемі болады және цилиндрге штанга тығыздағышы арқылы кіруі мүмкін, егер ол дұрыс қорғалмаған болса. Ішке енгеннен кейін бұл ластаушы заттар тығыздағыштарды зақымдауы, шыбықтар мен бөшкелердің беттерін сызып тастауы және цилиндрдің ағып кетуіне немесе ұстап қалуына әкелуі мүмкін. Бұған жол бермеу үшін жолсызда пайдалануға арналған рульдік гидравликалық цилиндр сүрткіш тығыздағышты, штанга тығыздағышын және поршеньді тығыздағышты қамтитын берік тығыздау жүйесімен жабдықталуы керек. Скрепер деп те аталатын сүрткіш тығыздағыш қорғаныстың бірінші желісі болып табылады. Ол сырғыған кезде штангадағы кір мен қоқысты кетіреді, оның цилиндрге түсуіне жол бермейді. Штанга тығыздағышы негізгі қысымды тығыздағыш болып табылады. Ол гидравликалық сұйықтықтың штанга бойымен ағып кетуіне жол бермейді. Поршеньдік тығыздағыш сұйықтықтың поршень арқылы ағып кетуіне жол бермейді. Төмендегі кестеде тығыздау жүйесінің құрамдас бөліктері мен олардың функциялары жинақталған.

Raydafon компаниясында біз тек беделді өндірушілердің жоғары сапалы пломбаларын пайдаланамыз. Біздің зауытта ластану түрі, жұмыс температурасы және қысым сияқты факторларды ескере отырып, жол талғамайтын қолданбалар үшін дұрыс тығыздағыш материалдарын таңдауда үлкен тәжірибе бар. Сондай-ақ, біз шыны жабындарды ұсынамыз, мысалы, қатты хром немесе керамика, олар тазалағыш тығыздағыштың жұмысын жақсартады және цилиндрдің қызмет ету мерзімін ұзартады.

4. Цилиндр конструкциясы соққы жүктемелерін қалай сіңіреді?

Кедір-бұдыр жерлерде рульдік гидравликалық цилиндр қалыпты жұмыс күшінен бірнеше есе асатын соққы жүктемелеріне ұшырайды. Бұл соққы жүктемелері доңғалақтар тас немесе жиек сияқты кедергіге соқтығысқан кезде пайда болады және күш цилиндрге рульдік байланыс арқылы кері жіберіледі. Егер цилиндр бұл соққыларды сіңіруге арналмаған болса, тығыздағыштар зақымдалуы мүмкін, штанга майысып, цилиндр істен шығуы мүмкін. Бұған жол бермеу үшін жолсызда қолдануға арналған рульдік гидравликалық цилиндрде соққы энергиясын сіңіретін және тарататын мүмкіндіктер болуы керек. Ең көп тараған ерекшелігі - инсульттің соңындағы жастығы. Бұл поршень қозғалысының соңында гидравликалық сұйықтықтың аз көлемін ұстайтын, поршеньді баяулататын және соққыны сіңіретін гидравликалық жастықшаны жасайтын дизайн. Тағы бір ерекшелігі - гидравликалық контурдағы рельефтік клапанның қолданылуы, ол соққы жүктемесі пайда болған кезде қысымды босату үшін ашылады, цилиндрді артық қысымнан қорғайды. Төмендегі кестеде соққы сіңіру мүмкіндіктері мен олардың функциялары жинақталған.

Біздің зауытта біз стандартты функция ретінде инсульттің соңындағы жастығы бар рульдік гидравликалық цилиндрлерді жобалаймыз. Біз сондай-ақ ең талап етілетін қолданбалар үшін қосымша босату клапандары мен күшейтілген бекітпелерді ұсынамыз. Біздің инженерлік команда сіздің нақты қолданбаңыздағы соққы жүктемелерін талдай алады және сенімді өнімділікті қамтамасыз ету үшін сәйкес дизайн мүмкіндіктерін ұсына алады.

5. Қандай материалдар мен әрлеу беріктікті қамтамасыз етеді?

Рульдік гидравликалық цилиндрдің өрескел жерлерде беріктігі оның құрылысында қолданылатын материалдар мен әрлеуге байланысты. Цилиндр бөшкесі жұмыс қысымына және соққы жүктемелеріне төтеп бере алатын жоғары берік болаттан жасалуы керек. Поршеньдік штанга иілуге ​​және тозуға төзімді материалдан жасалуы керек. Тозуға және коррозияға қарсы тұру үшін шыбықтың беті қатайтылған және қапталған болуы керек. Тығыздағыштар ластануға және шектен тыс температураға төзімді материалдардан жасалуы керек. Төмендегі кестеде рульдік гидравликалық цилиндрлерімізде қолданылатын материалдар мен әрлеу жиынтықтары берілген.

Raydafon компаниясында біз рульдік гидравликалық цилиндрлерде тек жоғары сапалы материалдарды пайдаланамыз. Біздің зауытта цилиндрлерді ең жоғары стандарттарға сәйкес өңдеуге, дәнекерлеуге және жинауға арналған жабдықтар мен тәжірибе бар. Сондай-ақ, цилиндрлеріміздің ең қатал орталарға төтеп бере алатынын қамтамасыз ету үшін қатты хромдау, керамикалық жабын және эпоксидті бояуды қоса, бетті өңдеудің бірқатар түрлерін ұсынамыз.

6. Рульдік гидравликалық цилиндрдің негізгі техникалық сипаттамалары қандай?

Рульдік гидравликалық цилиндрдің негізгі техникалық сипаттамалары саңылау диаметрін, өзек диаметрін, жүріс ұзындығын, жұмыс қысымын, орнату түрін және порт өлшемін қамтиды. Төмендегі кестеде рульдік гидравликалық цилиндрлерге арналған типтік сипаттамалардың қысқаша мазмұны берілген.

Біздің зауытта біз осы және т.б. сипаттамаларға сай рульдік гидравликалық цилиндрлерді шығарамыз. Біз цилиндрді арнайы орнату конфигурацияларын, арнайы порт өлшемдерін және арнайы тығыздағыш материалдарын қоса алғанда, көлік құралының нақты талаптарына сай етіп реттей аламыз. Біздің инженерлік топ таңдау процесіне көмектесе алады және жобаңызға толық техникалық деректерді бере алады.

7. Жиі қойылатын сұрақтар (ЖҚС)

1-сұрақ: Менің рульдік гидравликалық цилиндрімнің істен шыққанын қалай білуге ​​болады?

Жауап: Рульдік гидравликалық цилиндрдің істен шығуының белгілеріне рульдегі шамадан тыс ойнау, доңғалақтарды бұрудың қиындығы, штанганың немесе шеткі қақпақтардың айналасындағы гидравликалық сұйықтықтың ағуы және рульді басқару кезінде әдеттен тыс шулар жатады. Осы белгілердің кез келгенін байқасаңыз, цилиндрді білікті техник тексеруі керек. Ерте анықтау неғұрлым ауқымды зақымдар мен қымбат жөндеуден сақтайды.

2-сұрақ: Рульдік гидравликалық цилиндрді жөндеуге бола ма, әлде оны ауыстыру керек пе?

Жауап: Көптеген жағдайларда рульдік гидравликалық цилиндрді жөндеуге болады. Ең көп таралған жөндеу - тығыздағыштарды ауыстыру. Егер штанга майысқан болса немесе бөшке зақымдалған болса, жөндеу ауқымды болуы мүмкін. Raydafon Technology Group Co.,Limited компаниясында біз цилиндрлерімізді толық жөндеу және қалпына келтіру қызметін ұсынамыз. Біз цилиндрді жаңа жағдайға жаңа цилиндр құнының аз ғана бөлігінде қалпына келтіре аламыз.

3-сұрақ: Бір әрекетті және екі әрекетті рульдік гидравликалық цилиндрдің айырмашылығы неде?

Жауап: Бір әрекетті цилиндр бір бағытта бағыттау үшін гидравликалық қысымды пайдаланады және орталық жағдайға оралу үшін кері серіппеге немесе рульдік қосылыс күшіне сүйенеді. Екі әрекетті цилиндр екі бағытта да басқару үшін гидравликалық қысымды пайдаланады. Екі жақты әрекетті цилиндрлер ауыр жабдықтарда жиі кездеседі, өйткені олар екі бағытта да оң бақылауды қамтамасыз етеді және жауап береді.

4-сұрақ: Рульдік гидравликалық цилиндрді қаншалықты жиі тексеру керек?

Жауап: Тексеру жиілігі қолданбаға және жұмыс жағдайларына байланысты. Кедір-бұдыр жерлерде жұмыс істейтін ауыр техника үшін біз күн сайын визуалды тексеруді, ай сайын егжей-тегжейлі тексеруді және әр 2-3 жыл сайын немесе белгілі бір жұмыс уақытынан кейін толық жөндеуді ұсынамыз. Тексеру ағып кетуді тексеруді, штанга бетінің күйін тексеруді, гидравликалық сұйықтықтың ластануын тексеруді және рульдік басқару реакциясын тексеруді қамтуы керек.

5-сұрақ: Мен өрескел жерлерде рульді басқару үшін стандартты гидравликалық цилиндрді пайдалана аламын ба?

Жауап: Жоқ, стандартты гидравликалық цилиндр өрескел жерлерде рульді басқаруға жарамайды. Жол талғамайтын қолданбаларға арналған рульдік цилиндрлер соққы жүктемелеріне және ластануға төтеп беру үшін инсульттің соңындағы жастықшалар, ауыр жүкті өзектер және берік тығыздау жүйелері сияқты арнайы мүмкіндіктерді қажет етеді. Стандартты цилиндрді пайдалану мерзімінен бұрын істен шығуға және ықтимал қауіпсіздік қауіптеріне әкеледі. Әрқашан рульді басқару үшін арнайы жасалған цилиндрді пайдаланыңыз.

8. Қорытынды

Рульдік гидравликалық цилиндр - өрескел жерлерде жұмыс істейтін кез келген көлік немесе машина үшін маңызды компонент. Ол жоғары күш тудыруы, ластануға қарсы тұруы, соққы жүктемелерін сіңіруі және ең қиын жағдайларда сенімді өнімділікті қамтамасыз етуі керек. Raydafon Technology Group Co., Limited компаниясында біздің зауытта осы талаптарға жауап беретін рульдік гидравликалық цилиндрлерді өндіруге арналған тәжірибе мен жабдық бар. Біз цилиндрлеріміздің сенімді өнімділігін және ұзақ қызмет ету мерзімін қамтамасыз ету үшін жоғары берік материалдарды, дәл өңдеуді және жетілдірілген тығыздау жүйелерін қолданамыз. Сіз жаңа жол талғамайтын көлік құрастырасыз ба немесе бар паркке қызмет көрсетсеңіз де, біз сізге қажет цилиндрді қамтамасыз ете аламыз.

Біздің инженерлік топ іріктеу процесіне көмектесу және жобаңыз үшін егжей-тегжейлі техникалық деректерді қамтамасыз ету үшін қол жетімді. Біз рульдік басқарудың қажетті күшін есептей аламыз, цилиндрлердің сәйкес сипаттамаларын ұсынып, орнату және техникалық қызмет көрсету бойынша нұсқаулықты ұсына аламыз. Сапа мен тұтынушылардың қанағаттануына деген ұмтылысымыз бізді бүкіл әлемдегі жол талғамайтын техника өндірушілерінің сенімді серіктесіне айналдырды.

Бүгін Raydafon Technology Group Co., Limited компаниясына хабарласыңызрульдік гидравликалық цилиндрге қойылатын талаптарды талқылау және біздің цилиндрлер жол талғамайтын жабдықтың өнімділігі мен сенімділігін қалай жақсарта алатынын білу.
