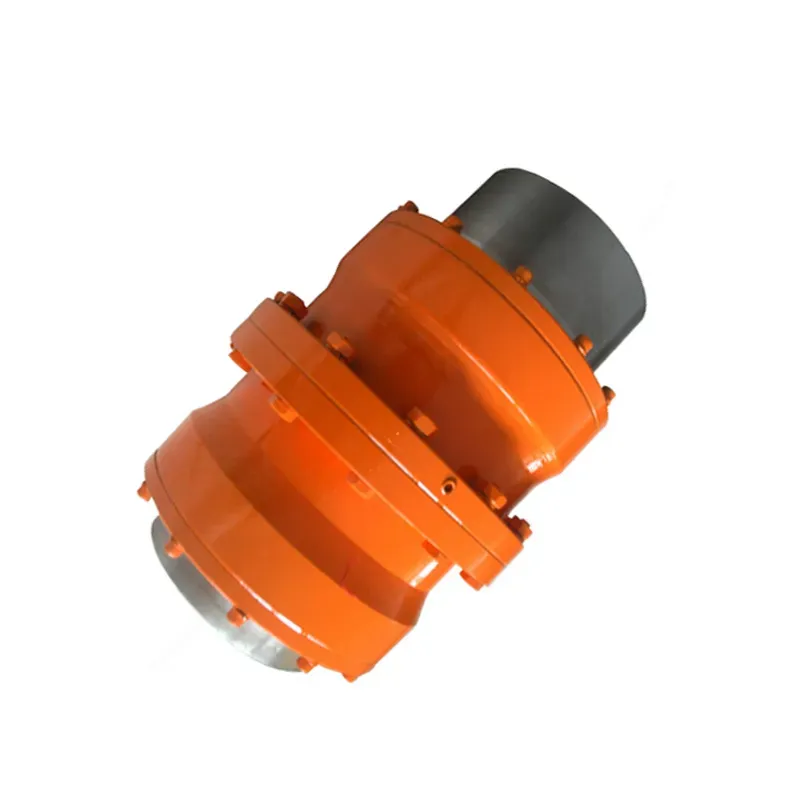

GIGL барабан пішінді редуктор муфтасын ауыстыру

Ауыр жүкті өнеркәсіптік беріліс үшін GIGL барабан пішінді редуктор муфтасы

Егер сіздің ауыр машиналарыңызға — болат диірменінің прокат стендтеріне, цемент зауытының ұсатқыштарына немесе тау-кен конвейерлеріне — жоғары айналу моментінен қайтпайтын муфта қажет болса, Raydafon компаниясының ауыстыруGIGL барабан пішінді редуктор муфтасыдәл сол жұмыс үшін салынған.

Барабан тәрізді тістер нақты әлемде қолдануға арналған

Мұны не жасайдыбарабанды редуктор муфтасыерекшелене ме? Барабан тәрізді тістер. Олар тек қуатты тасымалдап қоймайды, олар нақты әлемде пайдаланудың келеңсіздігін шешеді. Максималды айналу моменті 2000 кН·м жетеді, саңылаулардың өлшемдері 50 мм-ден 400 мм-ге дейін ауытқиды және 1,5 градусқа дейін бұрыштық сәйкессіздікті қажет етеді. Бұған қоса, ол қарапайым муфталарды тез тоздыратын осьтік және радиалды ығысуларды өтейді.

42CrMo болат, дәл ұнтақталған инволютті тістері бар

Raydafon оны 42CrMo жоғары берік болаттан жасайды, содан кейін эвольвентті тісті беріліс тістерін дәлдікке дейін қайрайды — осылайша қуат тегіс ағып, тозу аз болады. Бұл іздейтін сатып алушылар үшін негізгі нәрсеөнеркәсіптік қолдану үшін жоғары айналу моменті беріліс муфталары; ол машиналар қатты итерілгенде де жұмысын жалғастырады.

ISO 9001 сертификатталған және техникалық қызмет көрсетуге ыңғайлы

Бұл ілінісу жай ғана қатал емес, ол техникалық қызмет көрсету үшін де ақылды. Бұл ISO 9001 сертификатталған. Тісті беріліс торы майланған, ол дірілді қысқартады және тіпті шаңды шахталарда немесе цемент зауыттарында да қызмет ету мерзімін ұзартады. Оның ықшам құрылымы оны прокат стандарына немесе конвейер жетектеріне орнату үлкен жобаға айналмайды дегенді білдіреді. Сондықтан бұл таңдаулы таңдауберік барабанды редуктор муфтасыжәне тау-кен жабдығына арналған арнайы редуктор муфталарының таңдаулы таңдауы — өлшемдер мен бетті өңдеулер сіздің орнатуыңызға бейімделуі мүмкін.

Қытайдан келген бәсекеге қабілетті зауыттық баға

Raydafon компаниясының зауыты Қытайда, сондықтан біз жақсы сапаны мәнді бағамен теңестіреміз. Біз бір өлшемді бөлікті сатпаймыз — машиналарыңызға дұрыс муфтаны алу үшін сізбен бірге жұмыс істейміз. Аз тоқтау, тиімдірек және ауыр жабдықты қозғалысқа келтіретін муфта.

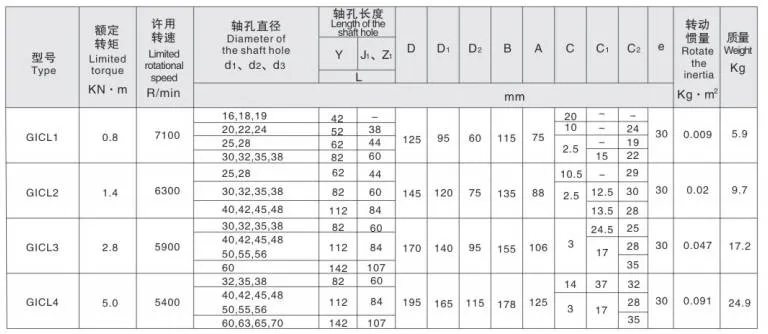

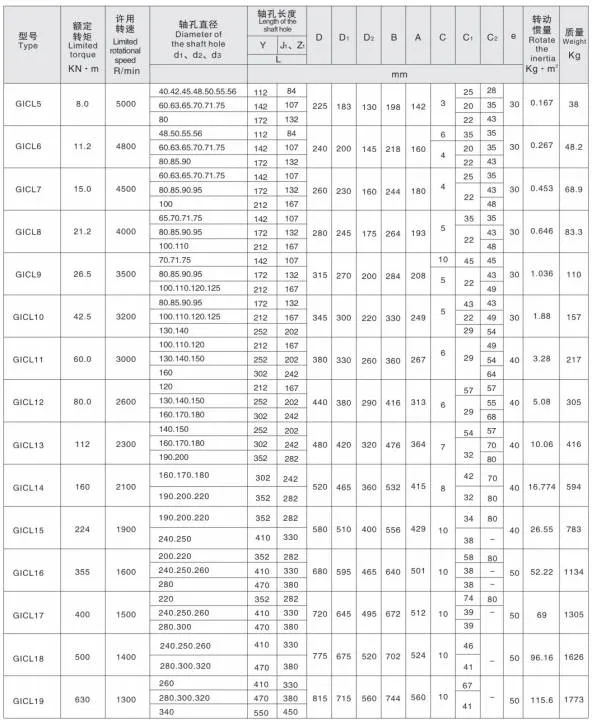

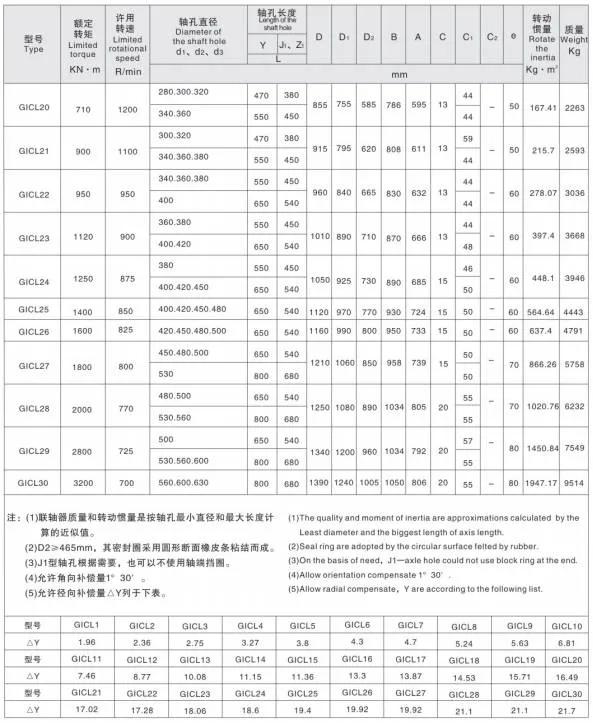

Өнімнің сипаттамасы

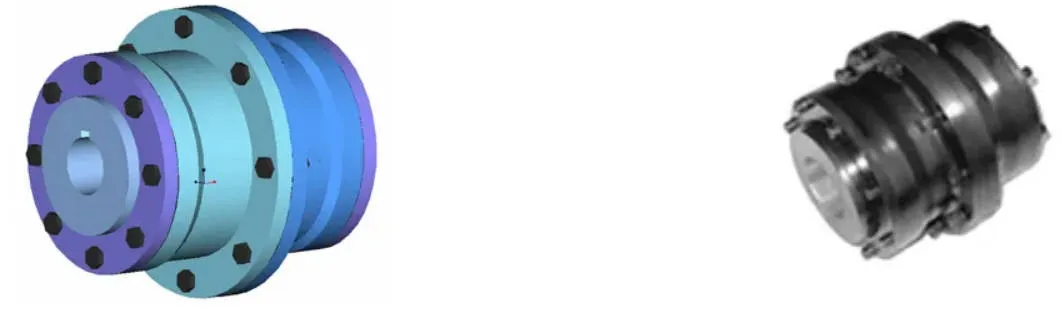

Өнім ерекшеліктері

GIGL барабан пішінді редуктор муфтасы икемді редукторды біріктіру жүйелеріндегі өнімділігі жоғары опция болып табылады, ол сенімді қуат беру келіссөздерге жатпайтын қатаң өнеркәсіптік сценарийлерге бейімделген.

Тіке тісті муфталарға қарағанда 15–20% жоғары жүк сыйымдылығы

Мұны не жетілдіредібарабан пішінді редуктор муфтасыең жақсы таңдау - оның жоғары крутящий беруді сақтай отырып, бұрыштық сәйкессіздікті тиімді өңдеу мүмкіндігі. Тіке тісті тісті муфталармен салыстырғанда, GIGL моделі бірдей ішкі төлкенің сыртқы диаметрі мен муфтаның сыртқы диаметрінің максималды жағдайларында жүктемеге төзімділікті орташа 15-20% арттырады. Бұл оны жоғары жүктемелі GIGL қолданбалары үшін қолайлы етеді.

Бұрыштық жылжу 1°30' дейін

Оның ең үлкен артықшылықтарының бірі - бұрыштық ығысуды өтеу. Радиалды орын ауыстыру нөлге тең болғанда, түзу тісті беріліс муфталары бар болғаны 1°-ты ұстайды, бірақ GIGL барабан пішінді тісті доңғалақ муфтасы 1°30'-ге дейін өседі — 50% жақсарту. Бұл оны төмен жылдамдықты, ауыр жүкті орталар үшін өте қолайлы етеді, мысалытау-кен металлургия машиналары, мұнда сәйкессіздікке төзімділік ойынды өзгертеді.

Оңтайландырылған тіс контактісі, төмен шу, ұзағырақ техникалық қызмет көрсету

Барабан тәрізді тіс беті ішкі және сыртқы тістердің жанасуын жақсартады. Ол бұрыштық ығысу кезінде жиекті қысу және тіс ұштарында кернеу концентрациясы сияқты түзу тісті муфталардың жалпы мәселелерін шешеді. Сонымен бірге үйкеліс пен тозуды азайтады, шуды азайтады және техникалық қызмет көрсету аралықтарын ұзартады. Сыртқы тіс жеңінің жалпақ пішіні техникалық қызмет көрсету топтары үшін құрастыруды және бөлшектеуді жеңілдетеді.

99,7% Берілу тиімділігі

Трансмиссияның тиімділігіне келетін болсақ, GIGL барабан пішінді редуктор муфтасы 99,7%-ға жетеді — бұл оның өндірістегі конвейерлік жүйелерден құрылыстағы ауыр машиналарға дейінгі өнеркәсіптік редукторды муфталар үшін сенімділігін көрсетеді. Сыртқы тіс жеңінде ауыр жүктерді көтеру үшін орташа қатты тіс беті бар жоғары сапалы болаттан жасалған тегіс тор үшін барабан тәрізді тістер қолданылады. Қосымша тіс бетін қатайту (HRC ≥ 56) төзімділікті одан әрі арттырады. Оның жеңіл дизайны айналу инерциясын төмен деңгейде ұстайды — жылдамдық пен дәлдік маңызды болатын жабдық үшін өте қолайлы.

Сенімді майлау, тығыздау және өзара алмастыру

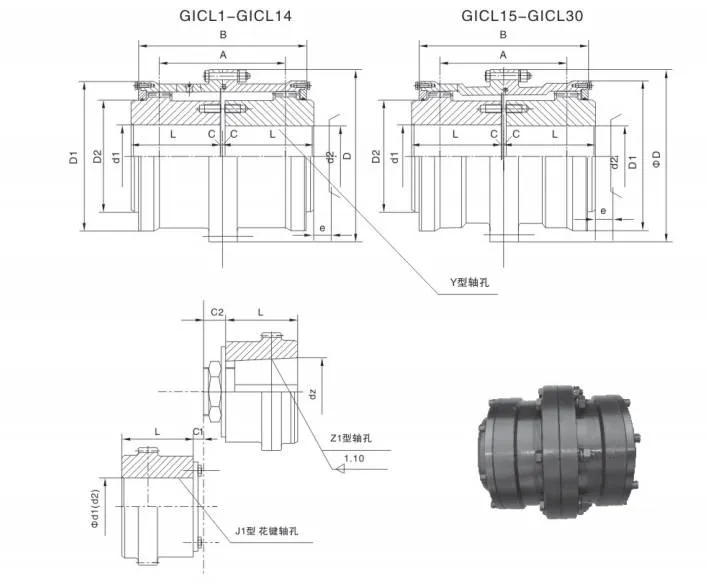

GIGL барабан пішінді редуктор муфтасының ұзақ уақыт бойы жақсы жұмыс істеуін қамтамасыз ету үшін ол қызмет ету мерзімін ұзартатын және техникалық қызмет көрсетуді жеңілдететін сенімді майлау құрылымдарымен және тығыздағыштармен жабдықталған. Оның симметриялы дизайны тамаша алмасуды қамтамасыз етеді, сондықтан бөлшектерді ауыстыру оңай. Перифериялық жылдамдықтар 36 м/с асатын жоғары жылдамдықтағы операциялар үшін динамикалық теңгерімдеу дірілді болдырмайды және тұрақты өнімділікті қамтамасыз етеді. Білік саңылауларының конфигурациялары икемділікті ұсынады — әртүрлі қосылым қажеттіліктерін қанағаттандыру үшін Y, Z1 және J1 түрлерін біріктіреді.

Барабан пішінді беріліс муфталарының толық ассортименті

Raydafon, сенімдітісті муфта өндірушісі, GIGL шегінен тыс барабан пішінді редуктор муфталарының толық спектрін шығарады, соның ішінде GICL, GIICL, GICLZ, GIICLZ және NGCL нұсқалары — барлығы сапаға кепілдік беретін қатаң салалық стандарттарға сәйкес келеді.

Ықшам, қатты-икемді, төмен техникалық қызмет көрсету

Бұл қатты икемді муфта көптеген артықшылықтарға ие: ықшам құрылым, шағын бұрылыс радиусы, жоғары жүк көтергіштігі, жоғары деңгейлі тиімділік, төмен шу және ұзақ техникалық қызмет көрсету циклдері. Ол әсіресе металлургияда (прокат қондырғыларында), тау-кен өндірісінде (ұсатқыштар), көтеру және тасымалдауда (крандарда), сондай-ақ мұнай, химия және жалпы машиналардағы біліктілік берілістері үшін төмен жылдамдықты, ауыр жүкті жағдайлар үшін өте қолайлы.

Қолданба жазбалары

Оның жоғары қаттылығы мен серпімділігі жоқ икемділігіне байланысты дірілді сөндіруді, буферлеуді немесе білікті өте қатаң туралауды қажет ететін машиналар үшін ұсынылмайды, мысалы, тіпті кішкентай дірілдер өнімділікке әсер етуі мүмкін дәл жабдық.

Қолдану сценарийлері

GIGL барабан пішінді редуктор муфтасы жоғары айналу моменті, тураланбау төзімділігі және ұзақ мерзімділік маңызды болып табылатын ауыр өнеркәсіп салаларында кеңінен қолданылады.

Неліктен Raydafon-дан сатып алу керек

Raydafon Қытайда орналасқантісті қосқышты жеткізушімеханикалық беріліс қорабының құрамдас бөліктерінде он жылдан астам тәжірибесі бар. Біз жақсы сапаны бәсекеге қабілетті зауыттық бағамен теңестіреміз және біз бір өлшемді бөлшектерді сатпаймыз — машиналарыңызға дұрыс муфтаны сәйкестендіру үшін біз сізбен жұмыс істейміз.

Арнайы өлшемдер және беттік өңдеулер

Арнайы саңылау өлшемі, тіс бетін қатайту (HRC ≥ 56) немесе білікті саңылау конфигурациясы қажет пе? Біз өлшемдерді және бетті өңдеуді дәл орнатуыңызға сәйкес келтіреміз.

Жылдам жеткізу және техникалық қолдау

Стандартты үлгілер тез жеткізіледі, ал біздің инженерлік топ сұраныс бойынша орнату және іске қосу бойынша нұсқаулар береді. Аз тоқтап тұру, тиімдірек және ауыр жабдықты қозғалысқа келтіретін муфта.
