GICLZ барабан пішінді редуктор муфтасын ауыстыру

GICLZ барабан пішінді редуктор муфтасын ауыстыру

Raydafon компаниясының GICLZ барабан пішінді тісті доңғалақ муфтасын ауыстыру ауыр өнеркәсіптік машиналарда, мысалы, болат диірмендерінде, цемент зауыттарында және тау-кен жабдықтарында жоғары крутящий қуатты тасымалдау үшін арнайы жасалған.
Сұрау жіберу
Өнім Сипаттамасы

Ауыр өнеркәсіптік машиналарға арналған жоғары моменттік беріліс

Raydafon компаниясының GICLZ барабан пішінді редуктор муфтасын ауыстыруыболат диірмендері, цемент зауыттары және тау-кен жабдықтары сияқты ауыр өнеркәсіптік машиналарда жоғары айналу моменті қуатын беру үшін арнайы жасалған. Бұл қатал, кешірімсіз жұмыс орталарын өңдеуге арналған негізгі беріліс бөлігі.

Оны не ерекшелендіреді? Барабан тәрізді тіс дизайны, бұл тістер беріктігі жоғары 42CrMo болаттан жасалған. Бұл құрылым оған 0,8 – 3500 кН·м айналу моментін (GICLZ1–GICLZ30) өңдеуге, 50 мм-ден 400 мм-ге дейінгі саңылау диаметрлеріне сәйкес келуге және тіпті 1,5 градусқа дейінгі бұрыштық сәйкессіздіктерге төтеп беруге мүмкіндік береді – мұның барлығы біркелкі, тұрақты қуат ағыны үшін кері соққыны өте төмен деңгейде сақтайды.

Талап етілетін операциялар үшін жасалған

Ауыр машина операциялары үшін бұл жоғары айналу моменті барабанды тісті муфта бөлшектердің тозуын едәуір қысқартады. Бұл тамашабарабанды редуктор муфтасытек ауыр машиналарға арналған және қолғап сияқты өнеркәсіптік жабдыққа сай келетін барабанды редуктор муфталарына арналған таңдаулы.

Raydafon компаниясының қатаң өндірістік төзімділіктері бұл муфтаның өрескел өнеркәсіптік қондырғыларда жұмыс істейтінін білдіреді - жабдықтың жұмысына діріл әсер етпейді және техникалық қызмет көрсетуге арналған сапарлар аз болады (бұл уақыт пен ақшаны үнемдейді).

Сертификатталған сапа, оңай орнату

Міне, тағы бір жеңіс: GICLZ барабан тісті муфтасы ISO 9001 сертификатына ие. Оның тісті беріліс тістері майлауды олар торға түсетін жерде алады және бүкіл құрылғы қатты құрастырылған, сондықтан ол шаң қалың болған кезде немесе температура шектен тыс өзгерген кезде де ұзағырақ қызмет етеді.

Ықшам дәнекерленген дизайнының арқасында орнату оңай - илемдеу стандарына, конвейер жүйелеріне және ұқсас қондырғыларға өте ыңғайлы. Бұл таңқаларлық ұзақ уақытқа созылатын барабанды редуктор муфтасы және тау-кен жабдықтарына бейімделген барабанды редукторлар үшін сүйікті муфта екені таңқаларлық емес.

Дүние жүзіндегі теңшелетін шешімдер

Қытайда орналасқан Raydafon бүкіл әлем бойынша бизнеске арналған реттелетін түзетулердің барлық түрлерін ұсынады. Арнайы өлшем керек пе? Дайын. Қосымша беріктік үшін карбюризацияны (немесе басқа бетті өңдеуді) қалайсыз ба? Мәселе жоқ. Мұның бәрі бәсекеге қабілетті бағамен келеді - сапаны кеспей.

Орнатуыңызға осы муфтаны қосыңыз, сонда сіз жабдықтың қызмет ету мерзімін ұзартып, жалпы тиімділікке ие боласыз. Трансмиссиялық жүйелерін жаңартқысы келетін ауыр өнеркәсіптік компаниялар үшін бұл сенімді, сенімді таңдау.

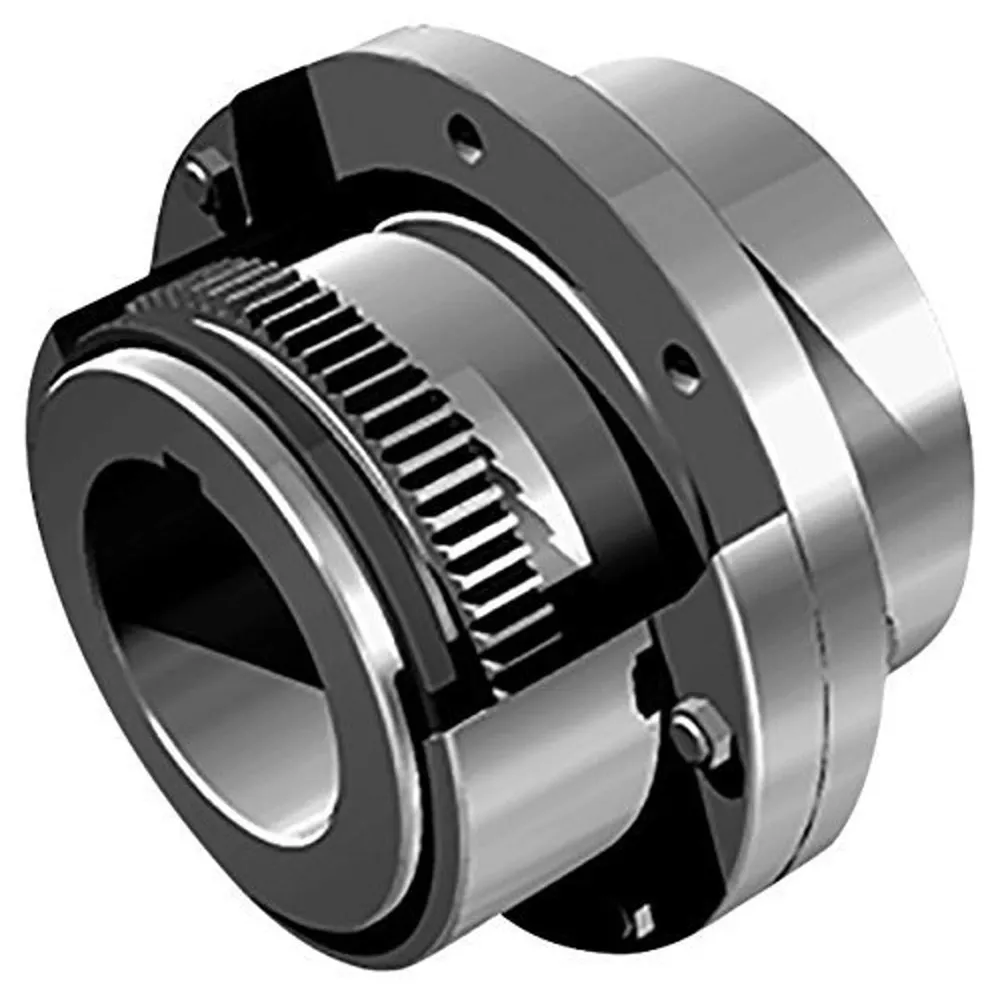

gear coupling

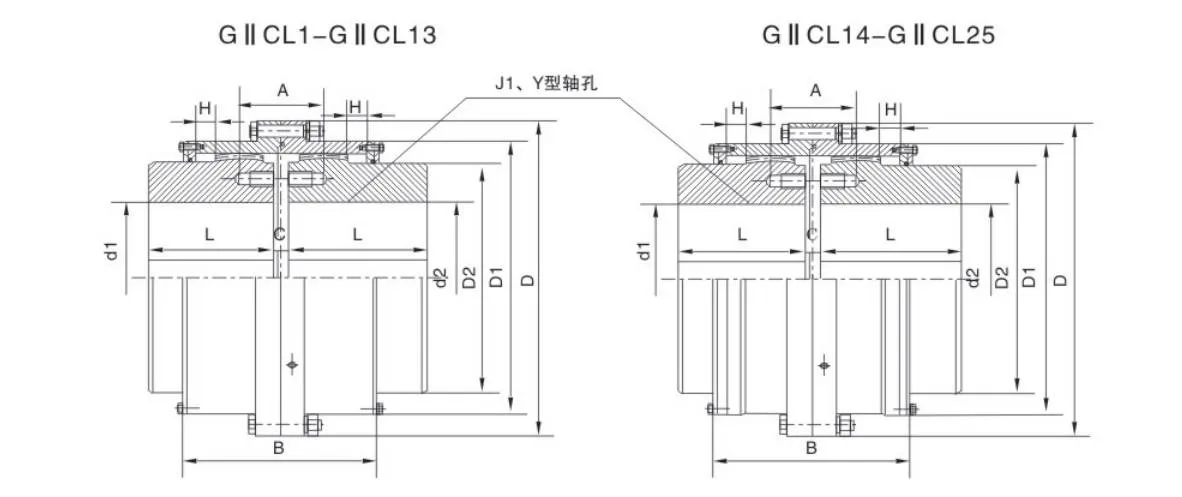

Өнімнің сипаттамасы

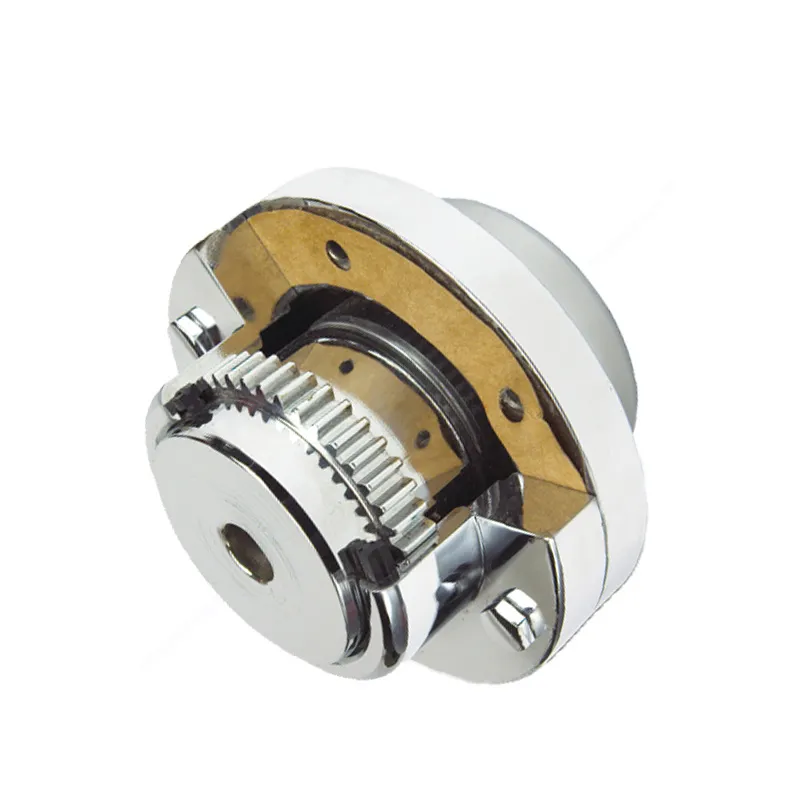

gear coupling

Тежегіш дискісі бар барабан тәрізді редуктор муфтасы
Түр Шектеулі момент
KN·m		 Шектелген айналу жылдамдығы
R/мин		 Білік тесігінің диаметрі
d1, d2		 Білік тесігінің ұзындығы
L 		D
мм		 D1
мм		 D2
мм		 D3
мм		 B1
мм		 C
мм		 Инерцияны айналдырыңыз
кг·м²		 Салмағы
Кг
GICLZ1 0.800 7100 16.18.19 42 125 95 60 80 57 24 0.0084 5.4
20.22.24 52 14
25.28 62 16
30.32.35.38 82 6.5
40.42.45.48.50 112 6.5
GICLZ2 1.400 6300 25.28 62 145 120 75 95 67 16 0.018 9.2
30.32.35.38 82 8
40.42.45.48.50.55.56 112 7
60 142 8
GICLZ3 2.800 5900 30.32.35.38 82 170 140 95 115 77 19 0.0427 16.4
40.42.45.48.50.55.56 112 7
60.63.65.70 142 7
GICLZ4 5.000 5400 32.35.38 82 195 165 115 130 89 8.5 0.076 22.7
40.42.45.48.50.55.56 112 9.5
60.63.65.70.71.75 142 9.5
80 172 11.5
GICLZ5 8.000 5000 40.42.45.48.50.55.56 112 225 183 130 150 99 9.5 0.0149 36.2
60.63.65.70.71.75 142 9.5
80.85.90 172 11.5
GICLZ6 11.200 4800 48.50.55.56 112 240 200 145 170 109 11.5 0.24 46.2
60.63.65.70.71.75 142 9.5
80.85.90.95 172 9.5
100 212 11.5
GICLZ7 15.0 4500 60.63.65.70.71.75 142 260 230 160 185 122 10.5 0.43 68.4
80.85.90.95 172 10.5
100.110.120 212 10.5
GICLZ8 21.2 4000 65.70.71.75 142 280 245 175 210 132 12 0.61 81.1
80.85.90.95 172 12
100.110.120 212 12
130 252 12
GICLZ9 26.5 3500 70.71.75 142 315 270 200 225 142 18 0.94 100.1
80.85.90.95 172 18
100.110.120.125 212 18
130.140 252 18
GICLZ10 42.5 3200 80.85.90.95 172 345 300 220 250 165 14 1.67 147.1
100.110.120.125 212 14
130.140.150 252 14
160 302 14
GICLZ11 60.0 3000 100.110.120 212 380 330 260 285 180 14 2.98 206.3
130.140.150 252 14
160.170.180 302 14
GICLZ12 80.0 2800 120 212 440 380 290 325 208 14 5.31 284.5
130.140.150 252 14
160.170.180 302 14
190.200 352 14
GICLZ13 112 2300 140.150 252 480 420 320 360 238 15 9.26 402.0
160.170.180 302 15
190.200.220 352 15
GICLZ14 160 2100 160.170.180 302 520 465 360 420 266 16 15.92 582.2
190.200.220 352 16
240.250 410 16
GICLZ15 224 1900 190.200.220 352 580 510 400 450 278 17 25.78 778.2
240.250.260 410 17
280 470 17
GICLZ16 355 1800 220 352 680 595 465 500 320 16.5 16.89 1071.0
240.250.260 410 16.5
280.300.320 470 16.5
GICLZ17 400 1500 220 352 720 645 495 530 336 17 60.59 1210.0
240.250.260 410 17
280.300.320 470 17
GICLZ18 500 1400 280.300.320 470 775 675 520 540 351 16.5 81.75 1475.0
340 550 16.5
GICLZ19 630 1300 280.300.320 470 815 715 560 580 372 17 101.57 1603.0
340.360 550 17
GICLZ20 710 1200 340.360.380 550 855 755 585 600 393 20 140.03 2033.0
GICLZ21 900 1100 340.360.380 550 915 785 620 640 404 20 183.49 2385.0
400 650 20
GICLZ22 950 950 340.360.380 550 960 840 665 680 415 20 235.04 2452.0
400.420 650 20
GICLZ23 1120 900 380.400 550 1010 880 710 720 435 20 323.16 3332.0
400.420.450 650 20
GICLZ24 1280 875 380 550 1050 925 730 760 445 22 387.97 3639.0
400.420.450.480 650 22
GICLZ25 1400 850 400.420.450.480.500 650 1120 970 770 800 465 22 485.96 4073.0
GICLZ26 1600 825 420.450.480.500 650 1160 990 800 850 475 22 573.64 4527.0
530 800 22
GICLZ27 1800 800 450.480.500 650 1210 1060 850 900 479 22 789.74 5485.0
530.560 800 22
GICLZ28 2000 770 480.500 650 1250 1080 890 960 517 28 960.26 6050.0
530.560.600.630 800 28
GICLZ29 2800 725 500 650 1340 1200 960 1010 517 28 1268.98 7090.0
530.560.600.630 800 28
GICLZ30 3500 700 560.600.630 800 1390 1240 1005 1070 525 28 1822.02 9264.0
670 900 28

(1) Инерцияның сапасы мен моменті есептелген жуықтау болып табылады. бойынша ось ұзындығының ең аз диаметрі.

(2) D2≥465мм тығыздағыш сақинасы резеңкемен киізденген дөңгелек бетімен қабылданады.

(3) кестеде "*" деп белгіленген ось саңылауларының өлшемдері тек жарты муфтаға қолданылады dz.

(4) 1e 30' бағдарының орнын толтыруға рұқсат беру.

(5) Радиалды компенсацияға рұқсат етіңіз ΔY=0,026 ΔA.

Өнімнің артықшылықтары

Өнеркәсіптік сценарийлердегі тұрақты электр энергиясын беру

Механикалық трансмиссиялық құрамдас өнім желісіндегі негізгі өнім ретіндеRaydafon, GICLZ барабан тәрізді редуктор муфтасы тұрақты қуат беруді қажет ететін әртүрлі өнеркәсіптік сценарийлерде тұрақты түрде тамаша өнімділікті көрсетеді.

Бұл өте қолайлыбарабан тәрізді икемді тісті муфтажабдық жұмысының тиімділігін тиімді арттырып қана қоймай, біліктерді қосу процесінде әртүрлі жалпы мәселелерді дәл шеше алады, бұл оны трансмиссиялық жүйелерді конфигурациялауда көптеген өнеркәсіптік кәсіпорындар үшін таңдаулы құрамдас етеді.

Жоғары айналу моментінің тамаша өнімділігі

Крутящий моментті өткізу қабілеті бойынша GICLZ барабан тәрізді редуктордың муфтасы өте көрнекті өнімділікке ие және оны тамаша деп атауға болады.жоғары айналу моменті беріліс муфтасы. Ол 0,8 – 3500 кН·м (GICLZ1–GICLZ30) айналу моменті диапазонын қамтиды, беріліс тиімділігі 99,7% жоғары әртүрлі ауыр жүктерді оңай көтереді.

Бұл тамаша өнімділік оған төмен жылдамдықты және ауыр жүкті жұмыс жағдайында таптырмас рөл атқаруға мүмкіндік береді, мысалы, өрістерде.тау-кен және металлургия, осы салалардың тұрақты өндірісі үшін сенімді тасымалдау кепілдіктерін қамтамасыз ету.

Жоғары қателік өтемі

Сонымен қатар, GICLZ барабан тәрізді редуктор муфтасы да дұрыс емес туралануларға бейімделу қабілетіне ие және күштіжоғары тураланбаған редуктор муфтасы. Ол бұрыштық, радиалды және осьтік сәйкессіздіктерді тиімді өтей алады.

Әсіресе оның оңтайландырылған бұрыштық ығысу өнімділігі тіс бетінің жанасу жағдайын тиімді жақсартады. Тікелей тісті муфталармен салыстырғанда ол өзінің қызмет ету мерзімін едәуір ұзартады, муфтаның тозуына байланысты жабдықтың тоқтауын және техникалық қызмет көрсету уақытын қысқартады және бүкіл өндіріс жүйесінің жұмысының үздіксіздігін одан әрі арттырады.

Күшті төзімділік және төмен техникалық қызмет көрсету

Күшті беріктік пен техникалық қызмет көрсетудің төмен шығындары да Raydafon компаниясының осы муфтасының маңызды артықшылығы болып табылады. Ол жоғары берік және ұзаққа созылатын материалдардан жасалған, жұмыс кезінде аз шу және төмен діріл.

Ол өзінің тозу жылдамдығын азайтып қана қоймайды, сонымен қатар қосылған жабдықтың жоғалуын жеңілдетеді. Ол сенімдіөнеркәсіптік қолдануға арналған икемді тісті муфтасияқты қатал орталарға жарамдыхимия өнеркәсібі және жаңартылатын энергия. Жабдықтың өнімділігіне өте жоғары талаптары бар осы салаларда ол тұрақты өнімділікті қамтамасыз етеді және кәсіпорындарға жабдықты пайдалану және техникалық қызмет көрсету шығындарын азайтуға көмектеседі.

Орнату ыңғайлылығы және құнын бақылау

Сонымен қатар, GICLZ барабан тәрізді тісті муфтаның дизайны да орнатудың ыңғайлылығын және ұзақ мерзімді шығындарды бақылауды толығымен қарастырады. Оның ықшам құрылымы күшті жүк көтергіштігімен үйлеседі, ол ретінде тиімді жұмыс өнімділігін қамтамасыз етедіөнеркәсіптік беріліс муфтасы, бұл жиі техникалық қызмет көрсету араласуларынсыз жабдықтың ұзақ мерзімді үздіксіз жұмысын қамтамасыз ете алады.

Бұл дизайн тұжырымдамасы Raydafon компаниясының әлемдік нарыққа жоғары сапалы және бір-бірін алмастыратын құрамдастарды қамтамасыз ету, дүние жүзіндегі өнеркәсіптік кәсіпорындарға үнемді трансмиссиялық шешімдерді ұсыну жөніндегі міндеттемесіне өте сәйкес келеді.

gear coupling

Өнім сипаттамалары

Стандарттардың сәйкестігі және біліктің бейімделуі

Raydafon шығарған GICLZ барабан тәрізді редуктор муфтасы осы талаптарға қатаң сәйкес келеді.JB/ZQ стандарттарынегізгі параметрлері мен өлшемдері үшін және JB/ZQ4382-86 тісті доңғалақ муфталарының техникалық сипаттамаларының талаптарына толық сәйкес келеді.

Бұл өнеркәсіптік беріліс саласында өте қолайлы икемді барабан тәрізді редукторды біріктіру шешімі. Көлденең коаксиалды беріліс білігін қосу үшін арнайы әзірленген бұл муфта нақты жұмыс жағдайында біліктің бұрыштық ауытқулары мен радиалды жылжуларына икемді түрде бейімделе алады. Ол сондай-ақ біліктің шектеулі осьтік еркін қозғалысына мүмкіндік береді, жұмыс кезінде температураның өзгеруінен болатын біліктердің термиялық кеңеюі мен жиырылуына оңай төтеп береді, осылайша жабдықтың тұрақты берілісіне сенімді кепілдік береді.

Барабан тәрізді сыртқы беріліс жеңінің құрылымы

GICLZ барабан тәрізді редуктор муфтасының ең көрнекті дизайн ерекшелігі оның барабан тәрізді сыртқы беріліс жеңінің құрылымында жатыр. Бұл дизайн муфтаның ішкі және сыртқы тістеріне оңтайлы торлы күйге қол жеткізуге мүмкіндік береді, беріліс тұрақтылығын айтарлықтай жақсартады.

Муфта орташа қатты тіс беттері бар жоғары сапалы болаттан жасалған. Оның берік материалы мен ақылға қонымды құрылымына сүйене отырып, ол жоғары өнімділікке айналадыжоғары айналу моменті барабан тәрізді редуктор муфтасы, тамаша жүк көтеру қабілетімен мақтана алады және өнеркәсіптік сценарийлерде ауыр жүкті тасымалдау қажеттіліктерін оңай шешуге қабілетті. Оның өнімділігін одан әрі арттыру үшін, HRC ≥ 56 қаттылық стандартына жету үшін тіс беттері қатайту өңдеуінен өтуі мүмкін. Шынықтырудан кейін муфтаның жүк көтергіштігі оның жеңіл сипаттамасын және төмен айналу инерциясын сақтай отырып, білікке қосымша жүктемелер жасамай-ақ айтарлықтай артады.

Сенімділік, майлау және тығыздау

Сенімділік тұрғысынан GICLZ барабан тәрізді тісті муфта да тамаша жұмыс істейді. Ол жетілдірілген майлау құрылымдарымен және тығыздағыш компоненттерімен жабдықталған. Жақсы майлау тіс бетінің тозуын азайтады, ал жоғары сапалы тығыздау майлау майының ағуын және қоспалардың енуін тиімді болдырмайды.

Бұл муфтаның қызмет ету мерзімін ұзартып қана қоймай, күнделікті техникалық қызмет көрсетуді жеңілдетеді. ретіндежоғары бұрмалану-компенсациялық барабан тәрізді редуктор муфтасы, оның симметриялық құрылымдық дизайны оның құрамдас бөліктерін тамаша алмастыру мүмкіндігімен қамтамасыз етеді, бөлшектерге техникалық қызмет көрсету мен ауыстыруды тиімдірек және ыңғайлы етеді. Іліністің жұмыс сызықтық жылдамдығы 36 м/с-тан асқанда, дәл динамикалық теңестіру өңдеуі жабдықтың тұрақты жұмысын қамтамасыз етеді, жоғары жылдамдықтағы жұмыс нәтижесінде пайда болатын тербелістерді беріліс дәлдігіне әсер етуден сақтайды.

Білік саңылауларының конфигурациялары және толық сериялы матрица

Түрлі жабдықтың қосылу талаптарын қанағаттандыру үшін GICLZ барабан тәрізді редуктор муфтасы Y, типті Z1 және J1 типі сияқты бірнеше білік саңылауларының комбинацияларын қамтитын білік тесігінің конфигурациясының әртүрлі схемаларын ұсынады. Біліктерді қосу сценарийінің қандай түріне қарамастан, қолайлы орнату әдісін табуға болады.

Raydafon-да тісті муфталар саласында жан-жақты орналасу бар. GICLZ түріне қоса, оның GICL, GⅡCL, GⅡCLZ және NGCL сияқты көптеген өнімдер сериясы бар. Толық сериялы өнім матрицасы арқылы Raydafon сенімді болдыикемді тісті муфта жеткізушісіөнеркәсіптік салада және оның өнімдері металлургия, тау-кен өнеркәсібі, химия машина жасау және электр энергетикасы сияқты әртүрлі салалардың тасымалдау жүйелерінде кеңінен қолданылады.

Жүк көтергіштігі және сәйкес келмеу өнімділігі

Жүк көтеру қабілетін салыстыру тұрғысынан GICLZ барабан тәрізді тісті муфта маңызды артықшылықтарды көрсетеді. Бірдей ішкі төлкенің сыртқы диаметрі және муфтаның максималды сыртқы диаметрі жағдайында оның жүк көтергіштігі түзу тісті муфталарға қарағанда 15%-20% жоғары, бұл оған орнатудың неғұрлым ықшам кеңістігінде үлкен моментті беруге мүмкіндік береді.

Сәйкес келмеудің орнын толтыру өнімділігі тұрғысынан бұл барабан тәрізді редуктор ілінісу одан да керемет. Радиалды орын ауыстыру нөлге тең болғанда, оның бұрыштық орын ауыстыру компенсациясы 1°30′ жетуі мүмкін, бұл түзу тісті муфталармен салыстырғанда 50% жақсарту. Ол біліктерді туралау дәлдігі идеалды емес жұмыс жағдайында да тұрақты жұмыс істей алады. Сонымен қатар, бірдей модуль, тістер саны және тіс ені бойынша барабан тәрізді тіс құрылымы түзу тіс муфталарынан әлдеқайда асатын бейімделгіштікпен үлкен бұрыштық орын ауыстыру компенсациясына қол жеткізе алады.

Оңтайландырылған тіс контактісі және оңай құрастыру

GICLZ барабан тәріздес тіс бетінің дизайны барабан тәріздіберіліс муфтасысонымен қатар ішкі және сыртқы тістердің жанасу күйін оңтайландыра алады. Білікте бұрыштық ығысу болған кезде ол тіс беттеріндегі жиектердің экструзиясын тиімді болдырмайды, кернеу концентрациясын төмендетеді және сонымен бірге тіс беттерінің тозуға төзімділігі мен үйкеліске төзімділігін арттырады, беру кезінде шуды азайтады, жабдықтың техникалық қызмет көрсету аралығын ұзартады, техникалық қызмет көрсетудің тоқтап қалуын азайтады және өндіріс тиімділігін арттырады.

Сонымен қатар, муфтаның сыртқы беріліс төлкесінің екі ұшы қоңырау тәрізді пішінді қабылдайды. Бұл егжей-тегжейлі дизайн муфтаны орнату мен бөлшектеуді ыңғайлы етеді, жабдықты құрастыру және қызмет көрсету кезінде адам-сағат шығындарын үнемдейді.

Тиімділік және қолдану туралы ескертпелер

99,7% жоғары беріліс тиімділігімен GICLZ барабан тәрізді тісті муфта бүкіл әлем бойынша түзу тісті муфталардың таңдаулы баламасына айналды. Raydafon-да әрбір GICLZ муфтасының толық сипаттамаларға ие болуын және пайдаланушыларға тұрақты және сенімді өнімдерді қамтамасыз ететін стандарттарға сәйкестігін қамтамасыз ететін толық өндірістік жүйесі бар.

Тиімді ретіндеөнеркәсіптік барабан тәрізді тісті муфта, ол қаттылық пен икемділікке ие, бірақ икемділігі жоқ. Сондықтан ол дірілді өшіруді және буферлеуді қажет ететін жұмыс жағдайларына жарамайды, сондай-ақ біліктерді туралау дәлдігіне қатаң талаптары бар механикалық жабдықта қолдануға болмайды. Пайдаланушылар нақты жұмыс жағдайының қажеттіліктеріне сәйкес ақылға қонымды таңдау жасай алады.

gear coupling

Тұтынушы пікірлері

⭐⭐⭐⭐⭐

Ли Мин, Tianjin Heavy Machinery Co., Ltd компаниясының аға инженері.

Бірнеше ай бойы біз Raydafon орнаттықGICLZ барабан түріндегі беріліс муфтасыбіздің зауыттағы ауқымды өнеркәсіптік жабдықта және оның нақты өнімділігі біздің күткенімізден әлдеқайда асып түсті. Бұл муфтаның барабандық беріліс дизайны керемет практикалық. Бұрын жабдық жұмыс кезінде әрдайым айтарлықтай дірілдеп тұратын — операторлар қатты шу мен машинаның «дірілдеуіне» шағымданған. Оны осы муфтамен ауыстырғаннан кейін діріл амплитудасы екі еседен астамға азайып, бүкіл жабдықтың тұрақты және біркелкі жұмыс істеуіне мүмкіндік берді. Оның үстіне оның денесі қатты материалдардан жасалған. Біздің шеберханадағы жабдық жыл бойы ауыр жүк астында жұмыс істейді, әдеттегідей он сағаттан астам үздіксіз жұмыс істейді. Дегенмен, бұл өнеркәсіптік ауыр жүкті GICLZ барабан түріндегі редукторлы муфта бізді ешқашан сәтсіздікке ұшыратқан емес; тіс бетінің тозуы өте аз және ол әлі де тексеру үшін бөлшектелгенде жаңа дерлік болып көрінеді. Орнату да қиындықсыз – техникалық топтағы екі адам нұсқауларды орындау арқылы оны бір сағаттан аз уақыт ішінде аяқтады, үшінші тарап командасын жалдаудың қажеті жоқ. Тағы бір айта кетерлігі, Raydafon тұтынушыларға қызмет көрсету. Бұрын біз жөндеу кезінде барабан түріндегі тісті доңғалақ муфтасының орнату саңылауына күмәнданған кезде, онлайн кеңес бергеннен кейін, инженер бірден жауап беріп қана қоймай, сонымен қатар егжей-тегжейлі жөндеу бейнесін жіберді. Қызмет өте мұқият және бүкіл команда бұл өнімді жоғары бағалайды.

⭐⭐⭐⭐⭐

Джеймс Митчелл, Нью-Йорк металлургиялық зауытының техникалық қызмет көрсету жөніндегі менеджері, АҚШ

Біздің Нью-Йорктегі зауытта, RaydafonGICLZ барабан түріндегі беріліс муфтасысөзсіз «проблеманы шешуші». Бұрын зауыттағы болат прокат жабдығы ұзақ уақыт бойы шу мен діріл мәселелерімен айналысатын. Әсіресе жоғары крутящий жұмыс кезінде муфта жетек білігін жетектеп, «сыдырлаған» дыбыс шығарады, бұл жақын маңдағы жұмыс станцияларындағы қызметкерлерді шуды басатын құлаққаптарды киюге мәжбүр етеді. Техникалық қызмет көрсету кезінде біз діріл әсерінен болатын құрамдас бөліктердің жиі қопсытуын да байқадық. Оны жоғары айналу моменті бар GICLZ барабан түріндегі беріліс муфтасымен ауыстырғаннан бері жағдай толығымен жақсарды. Оның бірегей барабандық беріліс құрылымы жұмыс кезіндегі кернеуді ақылды түрде тарата алады, жабдық шуын сәйкестік ауқымына дейін азайтып қана қоймай, сонымен қатар діріл әсерінен болатын құрамдастардың тозуын азайтады. Оны орнату өте қарапайым - біздің техникалық қызмет көрсету тобы ауыстыруды аяқтауға көп уақыт жұмсамады. Оны ұзақ уақыт пайдаланғаннан кейін, жоғары қарқынды моментті жүктемелерді өңдеу немесе жабдықты іске қосу және өшіру кезінде ешқандай ақауларсыз соққыға қарсы тұру тұрақты болып қалады. Енді біз оны бар жабдықта пайдалануды жалғастырып қана қоймай, сонымен қатар Raydafon-тың өнеркәсіптік шуды азайтатын GICLZ барабан түріндегі редукторлы муфтасын алдағы жаңа өндіріс желілеріне толығымен енгізуді жоспарлап отырмыз. Бұл үнемділік пен сенімділік тұрғысынан ешкімге ұқсамайды.

⭐⭐⭐⭐⭐

Мария Гонсалес, Мадрид өнеркәсіптік тобының операциялық директоры, Испания

Raydafon компаниясыGICLZ барабан түріндегі беріліс муфтасыбіздің Мадрид фабрикасының өндірістік операцияларына үлкен көмек болды! Біз бұрын пайдаланған басқа брендтердің муфталарының ең үлкен проблемасы біліктердің сәйкес келмеуі болды — жабдық белгілі бір уақыт бойы жұмыс істегеннен кейін муфта әрқашан қозғалтқыш білігінен және жұмыс машинасының білігінен ауытқиды, нәтижесінде электр қуатын беру тиімділігі төмендейді және қосылған компоненттердің жиі тозуы. Тек техникалық қызмет көрсету үшін айына бірнеше рет өндірістік желіні өшіруге тура келді. GICLZ барабан түріндегі тісті доңғалақ муфтасына ауысқаннан кейін оның барабандық берілісінің дизайны бұл ауырсыну нүктесін тамаша шешеді. Ол белгілі бір диапазондағы орнату ауытқуларын автоматты түрде өтей алады және жабдық ұзақ уақыт бойы жоғары жылдамдықта жұмыс істегенде де білік жүйесі дәл туралауды сақтай алады. Сонымен қатар, оның соққыға төзімділігі өте жақсы. Өндіріс желісіндегі штамптау жабдығы жұмыс кезінде үлкен соққы күшін тудырады және бұл муфта оны әрдайым тұрақты буферлей алады, бұл бүкіл өндірістік процестің біркелкі және тұрақты жұмыс істеуін қамтамасыз етеді. Ең бастысы, техникалық қызмет көрсету жиілігі бұрынғымен салыстырғанда үштен екіге қысқарды, бұл өндіріс желісінің тоқтап қалуынан болатын шығынды айтарлықтай азайтады. Жоғары жүктемелі өнеркәсіптік сценарийлерде бұл сенімді «болуы керек».

⭐⭐⭐⭐⭐

Пьер Лефевр, Paris Mechanical Solutions компаниясының инженерлік менеджері, Франция

Raydafon орнатқаннан кейінGICLZ барабан түріндегі беріліс муфтасыПариждегі зауыттағы жабдықта жұмыс тиімділігі де, тұрақтылығы да жоғары деңгейге көтерілді. Бұл муфтаның барабанды беріліс конструкциясы «икемділікпен» келеді — ол жабдықтың жұмысы кезінде соққы жүктемесін тиімді сіңіріп қана қоймай, сонымен қатар жалғанған тісті доңғалақтар мен мойынтіректердің тозуын азайта алады. Бұрын біз өңдеуші құрал-жабдықтардың осал бөліктерін ай сайын ауыстыруға тура келсе, қазір ауыстыру циклі үш айға дейін ұзартылып, шығын материалдарының құны айтарлықтай төмендеді. Орнату процесі де қиындықсыз - біздің инженерлер нұсқаулықтағы GICLZ барабан түріндегі редукторды орнату қадамдарын орындап, қосымша жөндеуді қажет етпей, құрастыруды бір сағаттан аз уақыт ішінде аяқтады. Осы уақытқа дейін муфтаның тіс беті деформациясыз немесе тот баспаған тегіс және оның беріктігі біз пайдаланған басқа брендтерден әлдеқайда жоғары. Жабдықтың сенімділігі мен өндіріс тиімділігін көздейтін кәсіпорындар үшін бұл өнеркәсіптік жоғары тиімді GICLZ барабан түріндегі редукторлы муфта сөзсіз тамаша таңдау болып табылады.

Неліктен Raydafon таңдау керек

Трансмиссиялық сараптаманың онжылдығы

Механикалық беріліс қорабының құрамдас бөліктері өнеркәсібінде он жылдан астам уақыт бойы жұмыс істеп келе жатқан Raydafon 2006 жылы Ханчжоуда жұмысын бастады: «сенімді трансмиссиялық шешімдерді жеткізу». Біз жай ғана өнім шығармаймыз; оның орнына біз әртүрлі секторлардағы өнеркәсіптік сценарийлерге бейімделген практикалық, жоғары өнімді шешімдерді ұсынуға шоғырланамыз.

Осы жылдар ішінде біз сенімді тұлға ретінде сенімді беделге ие болдықтісті муфта өндірушісікөптеген клиенттердің арасында және біздің экспорттық бизнесіміз тұрақты түрде өсті. Біз шығаратын әрбір муфта халықаралық стандарттарға сәйкес келеді — барлығы біздің клиенттеріміздің өнімдерімізді жан тыныштығымен пайдалана алатынын қамтамасыз етеді.

Қатты орталарға арналған жоғары айналу моменті беріліс муфталары

Бізбен жұмыс істеген тұтынушылар Raydafon-тың ерекше күші біздің жоғары айналу моменті бар редукторларымызда екенін біледі. Өнеркәсіптік алаңдар көбінесе қатал орта болып табылады, онда жабдық ұзақ уақыт бойы ауыр жүктемелермен жұмыс істейді.

Біздің жоғары айналу моменті бар тісті муфталар осындай қиын жағдайларды шешу үшін арнайы әзірленген: олар тұрақты және тиімді қуат беруді қамтамасыз етеді, сонымен қатар техникалық қызмет көрсету үшін жабдықтың тоқтап қалуын азайтады, бұл клиенттерді үлкен қиындықтардан құтқарады. Ауыр техника үшін жеткізетін икемді тісті муфталарды алайық, мысалы: біз өндіріс барысында тек төзімді, жоғары сапалы материалдарды таңдаймыз және алдыңғы қатарлы салалық әдістерді қолданамыз. Бұл біздің өнімдеріміздің жоғары деңгейде өнімділігін қамтамасыз етіп қана қоймай, сонымен қатар ұзақ қызмет ету мерзімін де қамтамасыз етеді. Біз ешқашан «бағасы төмен, сапасыз» тәсілге жүгінбейміз; оның орнына, біз өз клиенттеріміз үшін ымырасыз сапаны үнемділікпен теңестіруге тырысамыз. Сондықтан сенімді өнеркәсіптік редукторларды біріктіру жүйелеріне мұқтаж көптеген салалар бізбен ұзақ мерзімді серіктестік орнатуға дайын.

Сұраныс бойынша теңшеу және тұрақты қолдау

Сонымен қатар, Raydafon «сұраныс бойынша теңшеудің» қыр-сырын жақсы түсінеді. Әрбір клиенттің бірегей жабдықтары, жұмыс жағдайлары және моментке қойылатын талаптары бар — біз ешқашан бір өлшемді шешімді мәжбүрлемейміз. Оның орнына біз олардың нақты қажеттіліктеріне негізделген редукторды біріктіру шешімдерін әзірлейміз.

Бұл стандартты үлгі немесе арнайы әзірлеуді қажет ететін мамандандырылған нұсқа болсын, біздің заманауи өндіріс орнымыз бен ҒЗТКЖ тобы әр кезеңде: дизайн мен өндірістен сынаққа дейін қатаң тексерулер жүргізеді. Біз барлық өнімдердің халықаралық сертификаттарға сай болуын қамтамасыз ету үшін әр қадамда сапаны бақылауда боламыз. Raydafon таңдау тек тісті муфтаны сатып алу ғана емес; біз сондай-ақ тұрақты техникалық консалтингтік қолдау көрсетеміз — клиенттер сұрақтары бойынша бізге кез келген уақытта хабарласа алады — және біз әрқашан уақытында жеткіземіз. Дәл осының арқасында біз бүкіл әлем бойынша тісті қосқыштарды жеткізушілер арасында сенімді орынға ие болдық.

gear coupling

Жиі қойылатын сұрақтар

GICLZ барабан пішінді редуктор муфтасының максималды моменті қандай?

GICLZ барабан пішінді редуктор муфтасы 0,8 – 3500 кН·м (GICLZ1–GICLZ30) айналу моменті диапазонын өңдейді, бұл жеңіл және ауыр салмақты өнеркәсіптік қолданбаларды қамтиды.

GICLZ беріліс муфтасы үшін қандай саңылау диаметрлері бар?

Арнайы үлгіге байланысты тесік диаметрлері 50 мм-ден 400 мм-ге дейін. Білік тесігі конфигурацияларына Y түрі, Z1 түрі және J1 түрі кіреді.

GICLZ барабан тәрізді тісті муфта үшін қандай материал қолданылады?

Барабан тәрізді тістер орташа қатты тіс беттері бар жоғары берік 42CrMo болаттан жасалған. Қосымша қатайтуды өңдеу жүк көтеру қабілетін арттыру үшін HRC ≥ 56 деңгейіне жетеді.

GICLZ муфтасының бұрыштық сәйкессіздігінің өтемі қандай?

GICLZ барабан тәріздес редуктор муфтасы 1,5 градусқа дейінгі бұрыштық сәйкессіздікті өтейді, бұл түзу тісті муфталармен салыстырғанда 50% жақсарту.

GICLZ барабан пішінді редуктор муфтасы ISO сертификаты бар ма?

Иә, GICLZ барабанының тісті доңғалақ муфтасы ISO 9001 сертификатталған және JB/ZQ стандарттарына және JB/ZQ4382-86 тісті муфталарға арналған техникалық сипаттамаларға сәйкес келеді.

GICLZ тісті муфтаның беріліс тиімділігі қандай?

GICLZ барабан тәрізді редуктор муфтасы 99,7% дейін беріліс тиімділігін қамтамасыз етеді.

Raydafon арнайы GICLZ редуктор муфталарын ұсынады ма?

Иә, Raydafon бәсекеге қабілетті бағамен және дүние жүзі бойынша жеткізіліммен дүние жүзіндегі кәсіпорындарға арнаулы өлшемдерді, карбюризациялауды және басқа бетті өңдеуді және бейімделген редукторды біріктіру шешімдерін ұсынады.

GICLZ барабан пішінді редуктор муфтасын қандай салалар пайдаланады?

GICLZ муфтасы болат диірмендерінде, цемент зауыттарында, тау-кен жабдықтарында, металлургияда, химия өнеркәсібінде, электр энергетикасында, илемдеу стандарында және конвейерлік жүйелерде кеңінен қолданылады.

Hot Tags: Тісті муфта
Қатысты санат
Сұрау жіберу
Байланыс ақпараты

  • Мекенжай

    Луотуо өнеркәсіп аймағы, Чжэнхай ауданы, Нинбо қаласы, Қытай

  • Тел

    +86-574-87167707

  • Электрондық пошта

    [email protected]

Гидравликалық цилиндрлер, редукторлар, PTO біліктері немесе бағалар тізімі туралы сұраулар үшін электрондық поштаңызды бізге қалдырыңыз, біз 24 сағат ішінде байланыста боламыз.
қосымша тауарлар

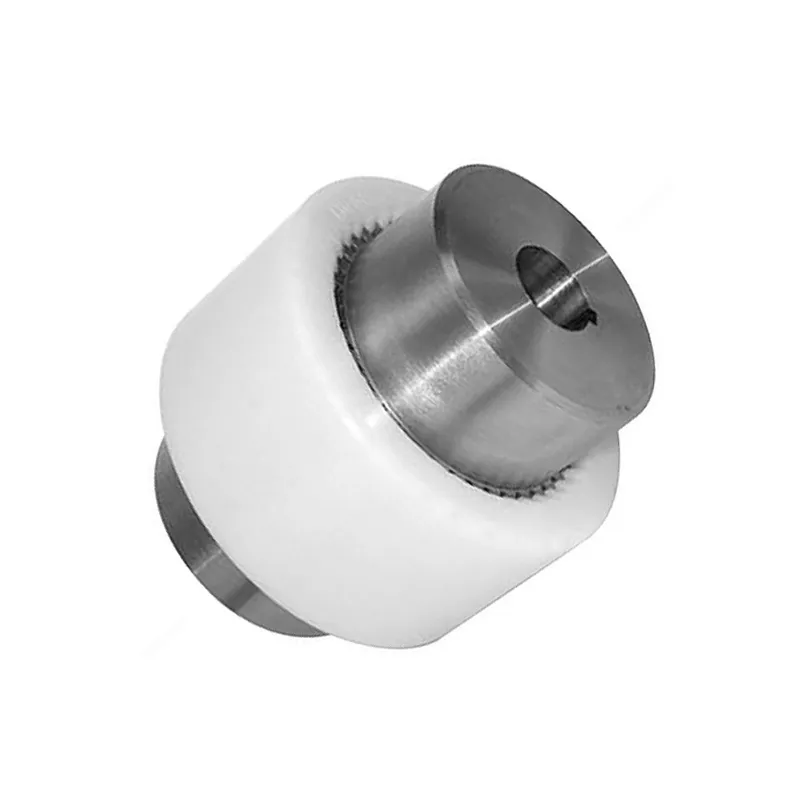

NL типті нейлон редукторының икемді муфтасын ауыстыру
NL типті нейлон редукторының икемді муфтасын ауыстыру Қосымша көру >>
GIGL барабан пішінді редуктор муфтасын ауыстыру
GIGL барабан пішінді редуктор муфтасын ауыстыру Қосымша көру >>

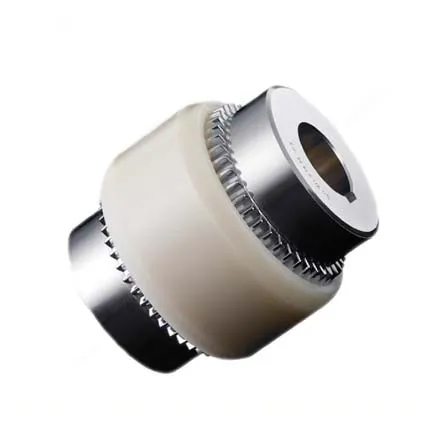

TGL барабан пішінді редуктор муфтасын ауыстыру
