Жел турбиналық беріліс қорабының үш негізгі беріліс кезеңдері қандай?

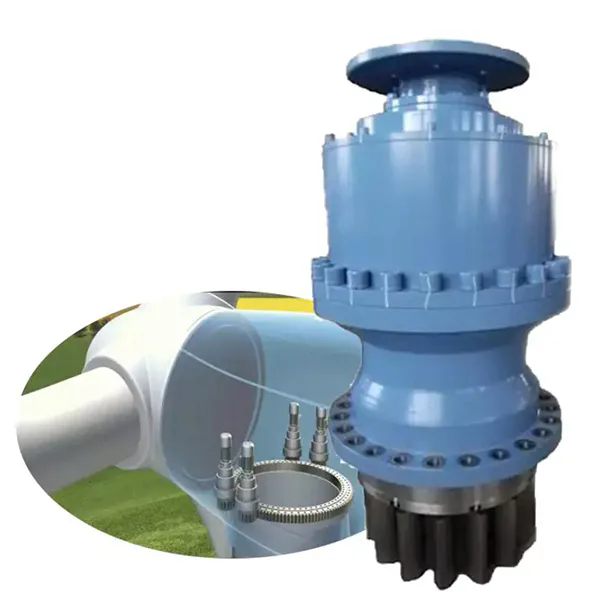

Жел турбиналық беріліс қораптарыТөмен жылдамдықты ротордың айналуын жоғары жылдамдықты генератор кірісіне айналдырыңыз. Сәтсіздіктің маңыздылығы айтарлықтай тоқтап қалуы мүмкін. Бұл күрделі компоненттерді түсіну тек техникалық оқыту қисығы емес; Жел фермаларына салынған инвестициялардың қайтарымын барынша арттыру үшін өте маңызды. Жетекші OEM ретінде,РайдафонӘрбір беріліс қорабының ішкі компонентін беріктік, дәлдік және тиімділік үшін ең жоғары стандарттарға сәйкес келтіреді. ЗаманауиЖел турбиналық беріліс қорабыүш негізгі беріліс кезеңдерін бір жүйеге біріктіреді. Олардың тиісті функциялары мен негізгі компоненттері төменде келтірілген.

1. Планетарлық редуктор кезеңі

Функция:

6-20 айн / мин жылдамдықтағы ротор білігінен жоғары кіріс моментін (6 мингалы) өңдейді.

Негізгі компоненттер:

Күн берілімдері: крутящийс, үш-бес данадан беске дейін.

Планета берілістері: планеталық тасымалдаушыға орнатылған күн редукторының айналасында бұраңыз.

Сақиналы редуктор: ішкі тістері бар бекітілген сыртқы жабдықтар.

Планета тасымалдаушысы: Планетарлық редукторларды аралық білікке қосады.

2. Аралық параллель білік кезеңі

Функциясы: жылдамдықты 10-15 есе арттыру үшін сандық берілістер қолданылады. Негізгі компоненттер:

Кіріс пинионы: планетарлық редуктордың тасымалдаушысы басқарады.

Аралық беріліс: жоғары жылдамдықты кезеңге ауысады.

Білік: жоғары мықты легірленген болат, шаршауға төзімді дизайн.

Мойынтіректер: Дәлдік бұрыштық контактілік мойынтіректер.

3. Жоғары жылдамдықты кезең

Функция: генератордың соңғы жылдамдығын 1500-1,800 айн / мин-ге дейін арттырады.

Негізгі компоненттер:

Шығару пинионы: генератордың муфталарына қосылады.

Майлау жүйесі: ағын және шашыраңқы майлау.

Салқындату тізбегі: мұнайға арналған жылу алмастырғыш.

Жел турбиналық беріліс қорабыСыни қолдау жүйелері:
