1340 дискі шабу машинасына арналған сырғанау ілінісу PTO білігі
  • 1340 дискі шабу машинасына арналған сырғанау ілінісу PTO білігі1340 дискі шабу машинасына арналған сырғанау ілінісу PTO білігі
  • 1340 дискі шабу машинасына арналған сырғанау ілінісу PTO білігі1340 дискі шабу машинасына арналған сырғанау ілінісу PTO білігі

1340 дискі шабу машинасына арналған сырғанау ілінісу PTO білігі

1340 / Hesston 1340 және 1345 дискі шапқышына арналған көтерме ауыстыру сырғанау ілінісі PTO білігі. 55N қос CV жинағы трактор жағындағы 80 градустық CV түйінін және дискбина жағындағы 50 градустық CV түйінін ауыстырады. Трактор қосылымы әдетте 1,375-21; қондырғының қосылымы 1,50 дюймдік дөңгелек қысқыш; құрылыста 1-3/8 дюймдік 6 шпион ұштары қолданылады. Қос тақтайшалы үйкеліс ілінісі 2800 Н·м сырғанау моментіне орнатылады және шамадан тыс жүктемеден кейін қайта қосылады. Бөлшек нөмірлері 14656849, 82-14656849 және 83-14656849 толық құрастыру, агрегат жартысы және трактордың жартысы үшін берілген. Үйлесімділікке Hesston 1340/1345, CaseIH 8312, Massey Ferguson PTD 12 және New Idea 5512 таңдаңыз. MOQ, теңшеу және жеткізу уақыты бөлшек нөмірі мен қосылым өлшемі расталғаннан кейін тапсырыс бойынша көрсетіледі.

Көтерме OEM ауыстыру · Дискті шөп шабатын жетекті желі

Көтерме ілінісу PTO білігі Дискілі шабақ 1340 — Техникалық сипаттамалар, MOQ, теңшеу және Hesston 1340/1345 және сыйысымды дискілік шөп шабу машиналары үшін жеткізу уақыты

Бұл дискі шапқыш 1340 және Hesston 1340/1345 тобына арналған ауыстырмалы сырғанау ілінісу PTO білігі. Бет құрастырылды біліктің сәйкес келетін-келмейтінін анықтайтын үш тексерудің айналасында: әр жағындағы CV қосылыс бұрышы, трактор және қосылым өлшемдерін және дискінің беріліс қорабын қорғайтын сырғанау моментін орындаңыз. Толық үшін бөлік нөмірлері құрастыру, агрегаттың жартысы және трактордың жартысы төменде берілген, осылайша сіз бұрыннан бар қондырғымен сәйкестендіруге болады баға ұсынысын сұрау.

Көтерме баға ұсынысыТапсырыс бойынша
MOQТапсырыс бойынша баға белгіленеді
БаптауСуретке негізделген
ТоқтауТапсырыс бойынша баға белгіленеді

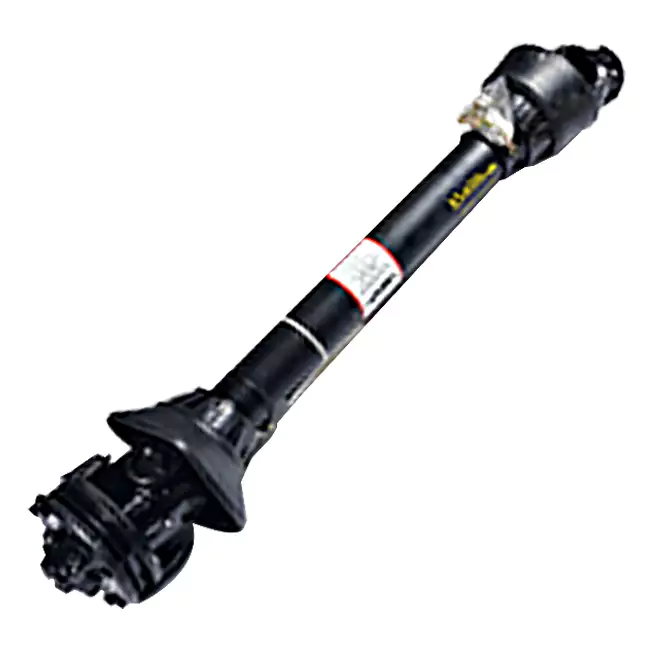

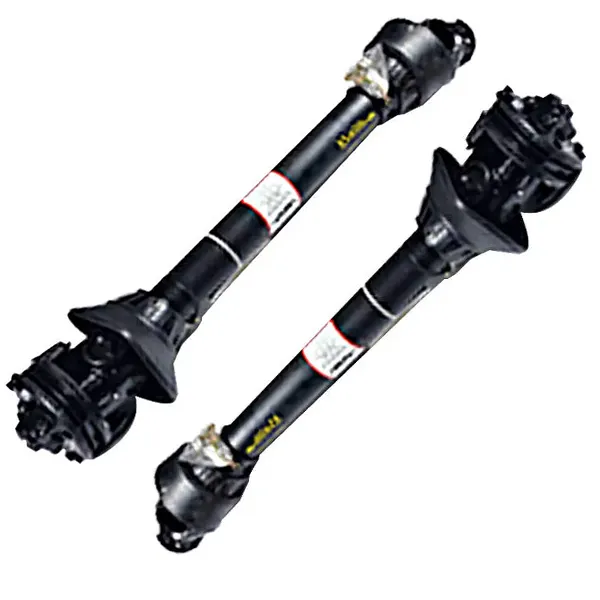

Slip clutch PTO shaft for Disc Mower 1340 — complete 55N double CV assembly
Толық 55Н қос CV жинағы сырғанау ілінісі — трактор жағы 80 градус CV, дискі жағы 50 градус CV.

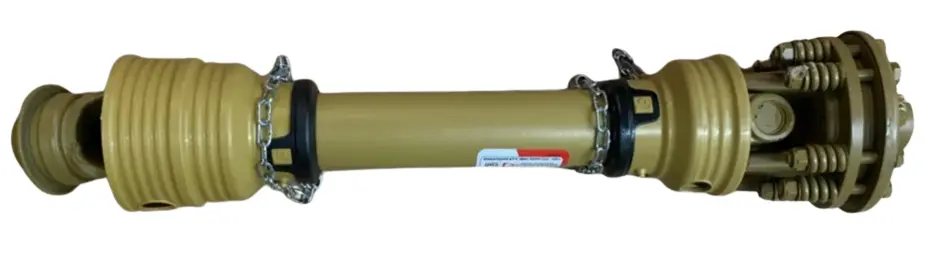

Slip clutch PTO shaft for Disc Mower 1340 — clutch and yoke detail
Ілініс пен қамыттың бөлшектері — қос пластиналы үйкеліс ілінісу және 1-3/8 дюймдік 6 шпионды ұшы.
Slip clutch PTO shaft for Disc Mower 1340 — CV joint angle
CV түйісу бұрышының анықтамасы — трактордың 80 градустық жағы және 50 градустық дискінің жағы.

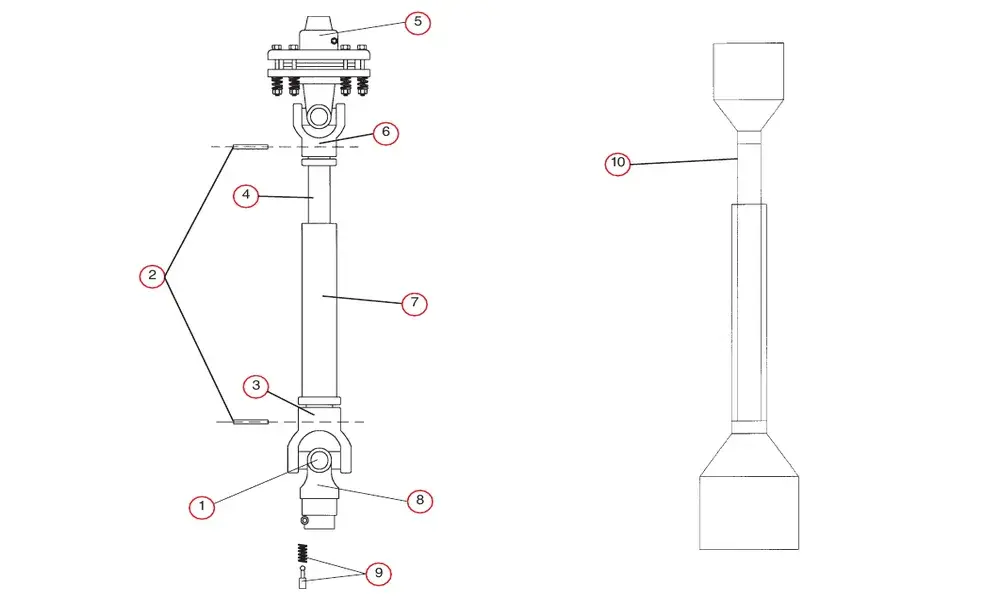

Slip clutch PTO shaft for Disc Mower 1340 — exploded parts view
Жарылған бөлшектердің көрінісі — көлденең жинақ, түтік қамыттары, сырғанау ілініс жинағы және қауіпсіздік қалқаны.
  • Хесстон1340 / 1345
  • CaseIH8312 таңдаңыз
  • Масси ФергюсонPTD 12
  • Жаңа идея 5512
  • 55Нқос түйіндеме
  • 2800 Н·мсырғанау моменті

Жүргізуші және ілінісу

Түпнұсқа жабдық анықтамасы
55Н
Трактор жағындағы CV бұрышы
80 градус
Дискбина жағындағы CV бұрышы
50 градус
Кіріс білігі
Әдетте 1,50 дюймдік дөңгелек
Трактордың / агрегаттың ұштары
1-3/8" 6-сплайн
Тракторды қосу 14656849
1.375-21
Қосылымды жүзеге асыру
1,5 дюймдік RD қысқышы
Жылжымалы ілінісу түрі
Екі қабатты үйкеліс
Сырғу моменті
2800 Н·м
Шамадан тыс жүктеме кезінде электр қуатын өшіру
0,3 секунд ішінде
Слиптен кейін өзін-өзі қалпына келтіру
30 секунд ішінде

Құрылыс және қорғау

Білік материалы
40Cr легирленген болат
Беттік өңдеу
Дакромет тотқа қарсы
Тұзға төзімділік
1000 сағаттан асады
Тығыздағыштың орналасуы
Үш ерінді қаңқа майлы тығыздағыш + магниттік чипті кетіру сақинасы
Шаңнан қорғау
Толығымен жабық шаң қақпағы
Ластану анықтамасы
ISO 4406 18/16 500 сағаттан кейін құмда, шаңда және шықта
Пышақ жылдамдығының анықтамасы
1800–2200 айн/мин
Амортизация
Гидравликалық демпферлік + серіппелі алдын ала жүктеме
Тозу көрсеткіші
Көрнекі тозу көрсеткіш сақинасы
Жанармай тұтыну анықтамасы
Берілген материалдың 12%-ға төмендеуі

Бөлшек нөмірлерінің кестесі — Толық құрастыру және жартылар

55Н қос CV жинағы және жарты білік бөлшектерінің нөмірлері
Бөлшек нөмірі Трактор Іске асыру Сипаттама
14656849 1.375-21 1,5 дюймдік RD қысқышы 55Н 80x50 Қос түйіндеме
82-14656849 жоқ 1,5 дюймдік RD қысқышы 55Н 50 градус CV жартысы (іске асыру)
83-14656849 1.375-21 жоқ 55Н 80 градус CV жартысы (трактор)

Толық құрастыру - екі жартысы ауыстырылып жатқанда тапсырыс берілетін бөлік нөмірі. Егер тек трактор жартысы немесе агрегаттың жартысы тозған, жарты біліктің нөмірі сәйкес келеді. Екі жартысы бөлек берілген, себебі CV бұрышы трактор жағы мен дискі жағы арасында ерекшеленеді. Басқа дискі шөп шабу қолданбаларын қараңызДискілерге арналған PTO білігісанат.

Өнім бөліктері — Қызметті ауыстыруға арналған анықтамалық нөмірлер

Анықтамалық нөмір және бөлік нөмірі баған бойынша қызмет көрсету бөліктері
Сілтеме. Жоқ. Бөлім атауы 147129 147134 147248
1 Кросс жинағы 170015 170020 170020
2 Roll Pin 170120 170120 170120
3 Әйелдер түтік ұшының қамыты 151050 151070 151070
4 Ішкі түтік 151090 151092 151092
5 Жылжымалы ілінісу жинағы — — —
6 Еркек түтік ұшы 151045 151065 151065
7 Сыртқы түтік 151091 151093 151093
8 Трактордың соңы 151035 151055 151055
9 Жылдам ажырату PIN 170110 170110 170110
10 Қауіпсіздік қалқаны 124310 124315 124315
10 Қауіпсіздік қалқаны Еврокардан 124311 124316 124316

Бөлшектер кестесі жеке құрамдас бөліктерді сервистік ауыстыруға арналған. Толық ауыстыру білігіне тапсырыс бергенде, алдыңғы кестедегі құрастыру бөлігінің нөмірін пайдаланыңыз. КеңірекPTO білігінің диапазоныбасқа ауылшаруашылық жетектерінің тізімін көрсетеді санаттар.

Іліністің әрекеті — 2800 Н·м параметрі нені қорғайды

Қалыпты шабу кезінде

Ілініс күйі
Қатысқан
Берілген момент
2800 Н·м дейін
Пышақ жылдамдығының анықтамасы
1800–2200 айн/мин
Амортизация
Гидравликалық + серіппелі алдын ала жүктеме

Дискілік шөп шабу машинасы қалыпты түрде кесіп жатқанда, қос тақтайшалы үйкеліс муфтасы қосылып тұрады. Гидравликалық демпферлік және серіппелі алдын ала жүктеудің орналасуы беткейлерде және ылғалды жерлерде қарсылық өзгерген кезде пышақ жылдамдығын тұрақты ұстауға арналған. жер.

Шөп шабатын тасқа немесе тамырға соғылған кезде

Ілініс күйі
Слиптер
Электр қуатын өшіру
0,3 секунд ішінде
Қалпына келтіру
30 секунд ішінде өзін-өзі қалпына келтіру
Тозу чек
Көрнекі тозу көрсеткіш сақинасы

Сырғымалы ілініс – дискбина беріліс қорабының орнына соққыны қабылдайтын бөлік. Өздігінен қалпына келтіретін серіппе жүйе кедергі жойылғаннан кейін берілісті қалпына келтіреді және тозу индикаторы сақинасы көрнекі анықтама береді ілінісу тақталарына назар аудару қажет болған кезде.

2,800 Н·м сырғанау моменті - берілген өнім материалында көрсетілген сан. қарсы параметрді растаңыз Тапсырыс берер алдында дискі шабақ үлгісі мен трактордың PTO. Сәйкес құралдың жетек желісін қараңызNew Holland дискілеріне арналған PTO білігібет дискі жағындағы конфигурациялар үшін айқас сілтеме ретінде.

Баға ұсынысын сұрамас бұрын

  1. Шабу машинасының үлгісін және бар бөлшек нөмірін растаңыз

    Дискілік шабақ 1340, Hesston 1340/1345, CaseIH 8312 таңдаңыз, Massey Ferguson PTD 12 және New Idea 5512 - берілген материалдағы үйлесімділік сілтемелері. Бар білік бөлігінің нөмірі ауыстыруды растаудың ең жылдам жолы болып табылады.

  2. Трактордың PTO шплинін растаңыз

    Толық құрастыру 14656849 1,375-21 трактор қосылымымен тізімделген. Трактор басқа PTO тіреуішін пайдаланса, 83-14656849 немесе баламасы арқылы трактордың жартысын бөлек растаңыз.

  3. Құрылғының қосылымын растаңыз

    Агрегаттың жағы толық жинақта және агрегаттың 82-14656849 жартысында 1,5 дюймдік RD қысқышы ретінде көрсетілген. Егер дискінің кірісі басқа қысқышты немесе қамытты пайдаланса, тапсырыс бермес бұрын агрегаттың жартысын растаңыз.

  4. Сырғанау моментін және ілініс жағдайын растаңыз

    Ілініс берілген материалда 2800 Н·м орнатылған. Қолданыстағы ілінісу реттелсе немесе шөп шапқыш басқа беріліс қорабымен жұмыс істесе, ауыстыруды бастамас бұрын шабу параметрін шөп шабу нұсқаулығына сәйкес растаңыз.

MOQ, теңшеу және жеткізу уақыты тапсырыс бойынша бағаланады, себебі олар тапсырыстың толық орындалуына байланысты құрастыру немесе жартылай білікті және қосылым өлшемдерінің стандартты бөлік нөмірлеріне сәйкес келетінін анықтайды. Бұл бетте ештеңе жоқ басқа конфигурация үшін сақталмайтын бекітілген MOQ немесе жеткізу уақытын міндеттейді. Қатысты жетек жолы үшін санат, қараңызАзық араластырғыштарға арналған PTO білігідиапазон.

Шабу машинасының үлгісін және бар бөлік нөмірін жіберіңіз

Дискілік шөп шабу машинасының үлгісін, бар білік бөлігінің нөмірін және трактордың PTO шплинін жіберіңіз. Біз растаймыз толық құрастыру 14656849, агрегаттың жартысы 82-14656849 немесе трактордың жартысы 83-14656849 дұрыс сәйкестендіріңіз және осы конфигурация үшін MOQ және жеткізу уақыты бар баға ұсынысын шығарыңыз.
