Krone дөңгелек пресстеуге арналған PTO білігі
  • Krone дөңгелек пресстеуге арналған PTO білігіKrone дөңгелек пресстеуге арналған PTO білігі
  • Krone дөңгелек пресстеуге арналған PTO білігіKrone дөңгелек пресстеуге арналған PTO білігі

Krone дөңгелек пресстеуге арналған PTO білігі

Krone дөңгелек пресс-подборщикасының PTO білігі KR100/125/155/130/160, 1500/1800, 1500V/1250 MC және 1250/1550 жабылады. 4 өлшемді стандартты және 4 өлшемді CV опциялары 1,375-6 шплинімен 1210 білікті пайдаланады. 6 өлшемді түйіндеме 1500/1800 және таңдалған 1250/1500 құрастыру үшін қолжетімді; 1500V/1250 MC 1,375-6 бар 2380 немесе 2480 CV пайдаланады. Ілініс опцияларына 1000 Н·м кезінде FT34, 1000 Н·м кезінде FT32, 1450 Н·м кезінде FT42, 1050 немесе 1500 Н·м кезінде K64/2 кесу және 1000 Н·м кезінде FF1 кіреді. CV негізгі бөлігінің нөмірлері CAT3/540 үшін 71R4121UCW07000 және CAT4/540 үшін 71R6121UCW07000, екеуі де 1,375-6. MOQ, теңшеу және жеткізу уақыты пресс-подборщик үлгісі мен бар білік конфигурациясы расталғаннан кейін тапсырыс бойынша бағаланады.

Krone дөңгелек пресстеу машинасы · Көтерме жеткізу

Krone дөңгелек пресс-подборщиктеріне арналған көтерме PTO білігі — Техникалық сипаттамалар, MOQ, теңшеу және KR100-ден 1800-ге дейін жеткізу уақыты және үйлесімді конструкциялар

Krone дөңгелек пресстеу машиналарының барлығы бірдей PTO білігін алмайды. KR100 - KR160 тобы 4 өлшемді жетекті пайдаланады, 1500 және 1800 өлшемі 4 немесе 6 өлшемді CV қабылдай алады, 1500V және 1250 MC 2380 немесе 2480 CV пайдаланады, ал 1250/1550 жұмыс істейді 4 CAT3 CV өлшемі, ал кейбір 1250/1500 құрастыру 6 CAT4 өлшемін пайдаланады. Осы беттегі үш кестеде PTO опциясы көрсетілген, ілінісу түрі және әрбір топ үшін негізгі бөліктің нөмірі, сондықтан білікті баға белгілеуден бұрын сәйкестендіруге болады. сұралды.

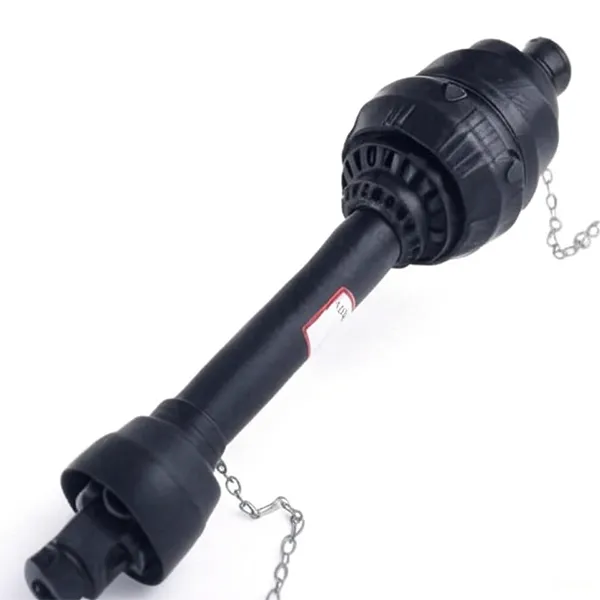

PTO shaft for Krone round balers — complete assembly with CV joint and clutch

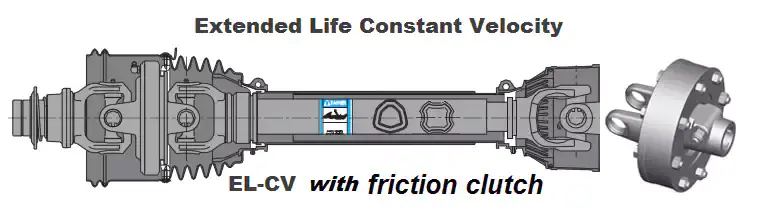

Krone дөңгелек пресс-подборщикасының PTO білігі — CV қосылысы, телескопиялық түтік және ілініс ұшы.
13Үлгі сілтемелері
Өлшем 4 / Өлшем 6CV жетек жолының опциялары
1000–1800 Н·мІлініс моментінің диапазоны
1.375-6Жалпы сплайн

Модель торы — PTO опциясы және ілінісу

А тобыKR100 / KR125 / KR155
PTO
Өлшем 4 Стандартты немесе 4 өлшем CV, 1210 білік
Сплайн
1.375-6
Муфта
FT34 1000 Н·м
Өлшем 4
А тобыKR130 / KR160
PTO
Өлшем 4 Стандартты немесе 4 өлшем CV, 1210 білік
Сплайн
1.375-6
Муфта
FT34 1000 Н·м
Өлшем 4
В тобы1500 / 1800
PTO
Өлшем 4 немесе өлшем 6 CV
Сплайн
1.375-6
Муфта
FT32 1000 Н·м немесе FT42 1450 Н·м
Өлшем 4 / Өлшем 6
С тобы1500В / 1250 МС
PTO
2380 немесе 2480 CV
Сплайн
1.375-6
Муфта
K64/2 кесу 1050 немесе 1500 Н·м
Кесілген ілінісу
D тобы1250 / 1550
PTO
Өлшем 4 (CAT3) CV
Сплайн
1.375-6
Муфта
FT32 немесе FF1 1000 Н·м
Өлшем 4 CAT3
Е тобы1250 / 1500 (6 жинақ өлшемі)
PTO
Кейбір жинақтарда 6 өлшем CV (CAT4).
Сплайн
1.375-6
Муфта
FT42 1450 Н·м
Өлшем 6 CAT4

Техникалық сипаттамалар кестесі — Үлгі, PTO және қорғаныс

Орналастырушы үлгісі, PTO қозғалтқышы және ілінісу рейтингі бойынша түпнұсқа топтау
Үлгі PTO Қорғау
KR100 / 125 / 155 / 130 / 160 Өлшем 4 Стандартты *1210 *1,375-6; Өлшем 4 CV *1210 *1,375-6 FT34 *1,375-6 *1000 Н·м
1500 / 1800 Өлшем 4 немесе өлшем 6 CV 1.375-6 FT32 @1,000 N·m немесе FT42 @1,450 N·m
1500В / 1250 МС 2380 немесе 2480 CV 1,375-6 K64/2 Кесу @1050 немесе 1500 Н·м *1,375-6
1250 / 1550 Өлшем 4 (CAT3) түйіндеме 1,375-6 FT32 немесе FF1 @1000 Н·м
1250 / 1500 Кейбіреулер 6 өлшемді CV (CAT4) пайдаланады FT42 @1,450 Н·м

Бірдей пресс-подборщик үлгісі бірнеше құрылымда пайда болуы мүмкін. Бар білік бөлігінің нөмірін немесе ілінісу түрін растаңыз баға ұсынысын сұрамас бұрын құрылғыны Krone дөңгелек пресстері не үйкеліспен, не кескішпен жабдықталған ілінісу құрылысына байланысты. КеңірекДөңгелек пресстерге арналған PTO білігібеттер тізімдері сілтеме ретінде басқа пресс-подборщик брендтері.

CV негізгі бөлігінің нөмірлері және FT ілінісу бөліктерінің нөмірлері

Тұрақты жылдамдық PTO негізгі бөлік нөмірлері
CV PTO Трактор Негізгі бөлік нөмірі
CAT3/540 1.375-6 71R4121UCW07000
CAT4/540 1.375-6 71R6121UCW07000
1.375-6 сплайн кірісіне арналған FT муфталары
Әмбебап өлшем Момент Бөлшек нөмірі
CAT3 / S4 1000 Н·м 6QE344901R
CAT3 / S4 1000 Н·м 635E41203R
CAT4 / S6 1800 Н·м 663H53403R

Резюменің негізгі бөлігінің нөмірі - қондырғы құрылғысы жоқ құрастыру. Агрегат жартысы, түтік және қалқан болып табылады пресстеуіш үлгісі бойынша бөлек таңдалады. FT ілінісу бөліктерінің нөмірлері әмбебап өлшем және айналу моменті бойынша берілген. Егер бар ілінісу реттелді, тапсырыс берер алдында пресс-подборщик нұсқаулығына сәйкес мақсатты сырғу моментін растаңыз. А қатысты санаттаДискілерге арналған PTO білігібет.

Krone дөңгелек пресстеу білігі қалай сәйкес келеді

01

Прибор үлгісін машинадан оқыңыз

100 теңгеден 160 теңгеге дейін бір топқа жатады; 1500 және басқасында 1800; 1500В және үштен бірінде 1250 МС; Төртінші және бесіншіде 1250/1550 және 1250/1500. Жоғарыдағы үлгі торы әр топқа сәйкес келетін PTO мен ілінісуді көрсетеді.

02

Бар білік бөлігінің нөмірін растаңыз

Дәл осындай пресс-подельникті фрикционды ілінісумен немесе кескіш ілінісумен жасауға болады. Қолданыстағы бөлік нөмірі - ауыстыруға тапсырыс бермес бұрын құрылғының қандай конфигурациямен жеткізілгенін растаудың ең жылдам жолы.

03

Трактордың PTO шплинін растаңыз

Осы диапазондағы Krone дөңгелек пресстерінің көпшілігі 1,375-6 сплайнмен жұмыс істейді. Трактор басқа PTO тіреуішін пайдаланса, CV жартысын бөлек растаңыз. ThePTO білігінің диапазоныбетте трактор жағы бір уақытта өзгертілсе, басқа ауылшаруашылық жетектерінің санаттарын көрсетеді.

Бұл білік қай жерде қолданылады

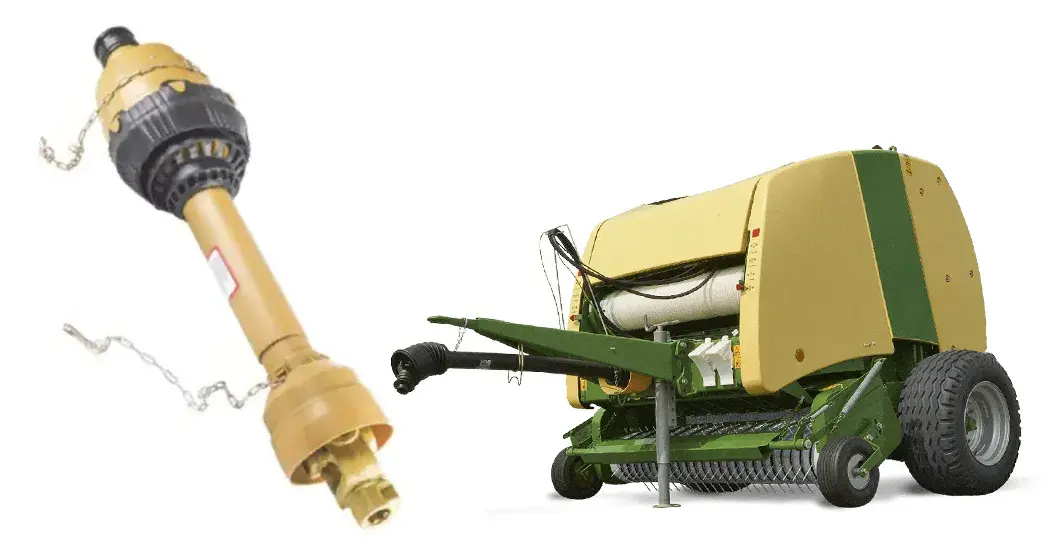

Krone дөңгелек пресс-подборщиктері KR100-ден 1800-ге дейінгі диапазондағы және 1500В, 1250 MC және 1250/1550 топтары бойынша.

Krone дөңгелек пресс-подборщикінің PTO білігі трактордың PTO-дан қуат алып, оны пресс-подборщиктің беріліс қорабына бір желі арқылы жеткізеді. CV қосылысы және телескопиялық түтік. Патер ауыр желімді көтергенде немесе материалдың шөгіндісіне соғылғанда, муфта — құрылысқа байланысты үйкеліс немесе кесу — беріліс қорабын соққыдан қорғайды.

Білік пресс-подборщик үлгісіне және трактордың PTO сплайнына тәуелсіз сәйкестендіріледі. Балауыш жағы бекітеді қондырғының жартысы, ілінісу түрі және түтік ұзындығы; трактор жағы CV жартысы мен PTO сплайнын бекітеді. Екеуі де ауыстырылатын білікке тапсырыс бермес бұрын жақтарды растау қажет.

Қатысты дөңгелек пресстеуіш қолданбасы үшінCase IH дөңгелек пресстеріне арналған PTO білігібет салыстырмалы үлгі бойынша құрылымды пайдаланады. ПТО білігінің төменгі жағында орналасқан механизмнің беріліс қораптары үшін, қараңызауылшаруашылық беріліс қорабыдиапазон.

Педок үлгісін және бар білік бөлігінің нөмірін жіберіңіз

Krone дестелегіш үлгісін (KR100-ден 1800, 1500В, 1250 MC, 1250/1550 немесе 1250/1500) және бар білік бөлігін жіберіңіз. нөмірі немесе ілінісу түрі. Біз бұл үшін PTO опциясын, ілінісу рейтингін және түйіндеменің негізгі бөлігінің нөмірін растаймыз құрастырыңыз және осы конфигурация үшін MOQ және жеткізу уақыты бар баға ұсынысын шығарыңыз.
