IH корпусының дөңгелек пресстеріне арналған PTO білігі
  • IH корпусының дөңгелек пресстеріне арналған PTO білігіIH корпусының дөңгелек пресстеріне арналған PTO білігі
  • IH корпусының дөңгелек пресстеріне арналған PTO білігіIH корпусының дөңгелек пресстеріне арналған PTO білігі

IH корпусының дөңгелек пресстеріне арналған PTO білігі

Case IH дөңгелек пресстеріне арналған PTO білігі — RB444, RB454, RB455A, RB464, RB554 және RB564, сонымен қатар RB454 сүрлем және RB454 роторлы кескіш нұсқаларын қамтиды. Үйкеліс муфтасы бар CAT4 және CAT5 тұрақты жылдамдықты жетектер; тракторға байланысты кіріс сплайн 1,375-6 немесе 1,375-21; қуат қажеттілігі 40–100 а.к. (30–75 кВт). Ілініс моментінің сілтемелері 1000 Н·м (CAT3/S4) пен 1800 Н·м (CAT4/S6). Пресс-прессордың үлгісін және трактордың PTO сплайнін жіберіңіз — біз жетектің санатын, ілініс моментін және білік ұзындығын растаймыз және 24 сағат ішінде зауыттық бағаны қайтарамыз.

OEM ауыстыру · Case IH RB сериясы

Case IH дөңгелек пресстеріне арналған PTO білігі — CAT4 және CAT5 тұрақты жылдамдықты жетектер, 1,375-6 / 1,375-21 сплайн

Дөңгелек пресс-подельниктің PTO білігі екі жолдың бірімен істен шығады: әмбебап қосылыс бұрылу бұрышын қабылдай алмайды. немесе ілінісу дұрыс айналу моментінде сырғып кетпейді және оның орнына редуктор соққыны қабылдайды. Бұл бет Case IH RB444, RB454, RB455A, RB464, RB554 үшін біліктің өлшемдерін, қажетті қуатты және ілініс бөліктерінің нөмірлерін тізімдейді. және RB564 пресс-подборщиктері, осылайша сіз ауыстыратын білікке шын мәнінде жұмыс істеп тұрған пресс-подборщик үлгісіне сәйкес келеді.

Жабылатын пресс-подборщик үлгілері

6 Негізгі үлгілер RB444, RB454, RB455A, RB464, RB554, RB564 — плюс RB454 сүрлем және RB454 роторлы кескіш нұсқалары.

Дискінің өлшемдері

CAT4 / CAT5 Үйкеліс муфтасы бар тұрақты жылдамдықты жетек. Тракторға байланысты кіріс сплайн 1,375-6 немесе 1,375-21.

Қуатқа қойылатын талап

40-100 а.к RB444-те 30 кВт-тан RB454 роторлы кескіште 75 кВт-қа дейін. Төмендегі кестеде толық бөлу.

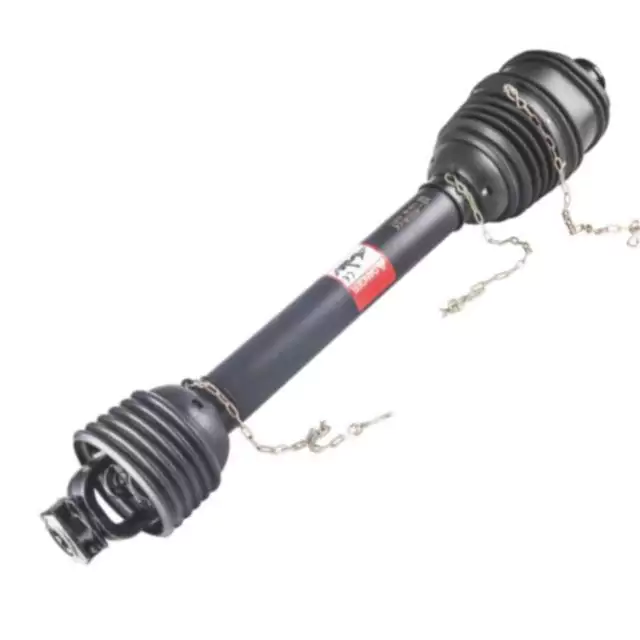

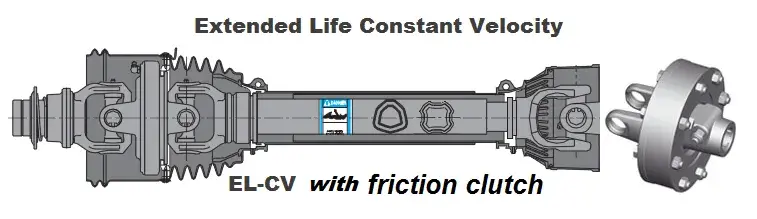

PTO shaft for Case IH round balers — constant velocity driveline with friction clutch
ПТО білігінің жинағы — тұрақты жылдамдық қосылысы, үйкеліс муфтасы және 1,375-6 кіріс қамыт.

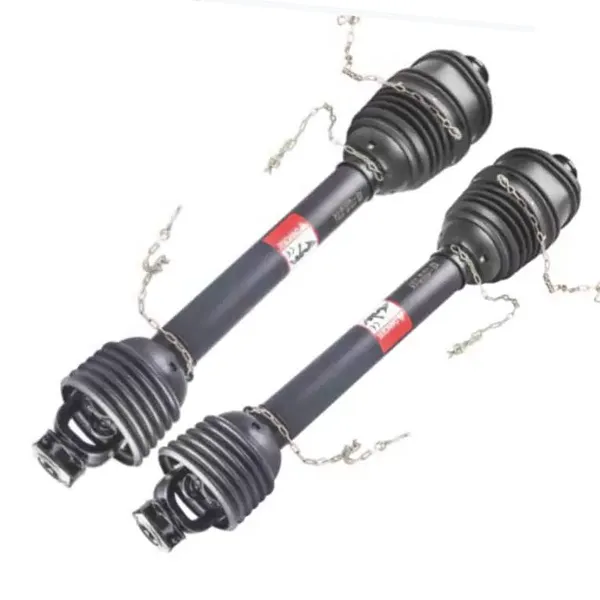

PTO shaft for Case IH round balers — clutch end and spline detail
Іліністің ұшы мен шпион бөлшектері — жылдам ажыратылатын қамыт пен қалқан мойынтіректері.
PTO shaft input yoke detail for 1.375-6 and 1.375-21 spline tractors
Кіріс қамыт опциялары — 1.375-6 және 1.375-21 сплайн, трактордың PTO штангасына сәйкес келеді.
PTO shaft friction clutch and shear bolt configuration for Case IH round balers
Үйкеліс ілінісу және кескіш болт конфигурациясы — сырғанау нүктесі пресс беріліс қорабын қорғайды.

Үлгілер кестесі — ПТО білігінің өлшемі және пресстегіштің қажетті қуаты

Case IH дөңгелек пресс үлгілері — білік өлшемі және PTO қуат талабы
Балер үлгісі PTO білігінің өлшемі PTO қажет, а.к. (кВт)
RB444 CAT4 40 (30)
RB454 CAT4 60 (45)
RB454 сүрлем CAT4 65 (48)
RB454 Роторлы кескіш CAT5 100 (75)
RB455A CAT4 40 (30)
RB464 CAT5 70 (52)
RB554 CAT5 70 (52)
RB564 CAT5 80 (60)

IH жағдайы үлгіге байланысты үйкеліс муфтасы бар CAT4 немесе CAT5 тұрақты жылдамдықты жетектерді шақырады. RB454 роторлы кескіш - бұл диапазондағы 100 а.к. (75 кВт) кірісі бар CAT5 талап ететін жалғыз нұсқа — егер Сіздің тракторыңыз осы көрсеткіштен төмен, тапсырыс бермес бұрын пресс-подборщиктің құрылысын растаңыз.

Constant velocity PTO shaft part number reference for Case IH round balers
Тұрақты жылдамдық PTO анықтамасы — CAT3 - CAT5, 540 және 1000 айн/мин негізгі бөлік нөмірлері.

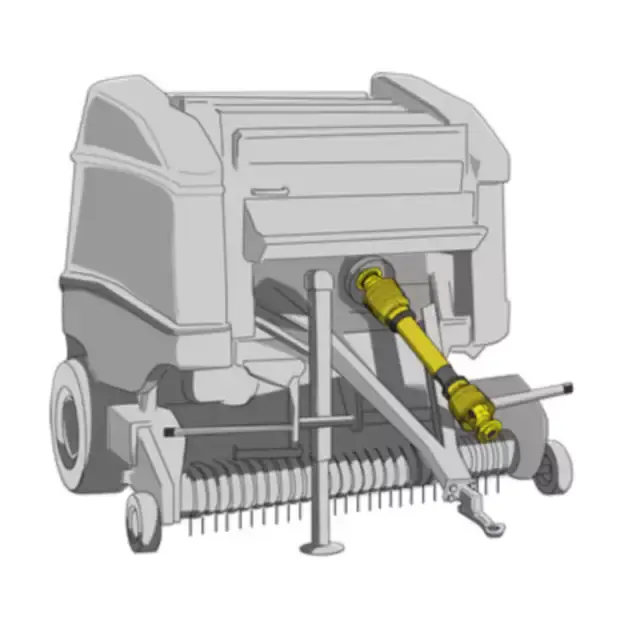

PTO shaft installed on a round baler in field operation
Далалық орнату — пресстің кірісіндегі білік бұрышы мен қалқанның саңылауы.

Тұрақты жылдамдық PTO және ілінісу бөліктерінің нөмірлері

Тұрақты жылдамдық PTO — санат және трактор сплайн бойынша негізгі бөлшектер нөмірлері
CV PTO Трактор сплайн Негізгі бөлік нөмірі
CAT3/540 1.375-6 71R4121UCW07000
CAT4/540 1.375-6 71R6121UCW07000
CAT4/1000 1.375-21 71R6121UCW08000
CAT5/540 1.375-6 71R8121UCW07000
CAT5/1000 1.375-21 71R8121UCW08000
1.375-6 сплайн кірісіне арналған FT фрикционды муфталар
Әмбебап өлшем Момент (Н·м) Бөлшек нөмірі
CAT3 / S4 1000 6QE344901R
CAT3 / S4 1000 635E41203R
CAT4 / S6 1800 663H53403R
CAT5 / S8 1450 6LM453003R

Жоғарыдағы бөлшектердің нөмірлері білікті пресс пен трактор комбинациясына сәйкестендіруге арналған анықтамалық нүктелер болып табылады. Егер сіздің пресс-подборщик басқа қондырғының жартысын пайдаланады немесе трактордың тірегі 1,750-20 сплайн болса, үлгіні жіберіңіз, біз дұрыс комбинацияны растаңыз. КеңірекДөңгелек пресстерге арналған PTO білігіассортимент басқа пресс-подборщиктерді де қамтиды.

Білік жарамды және ұзаққа созылатынын не шешеді

  1. Жеткізу жолының санатын пресстеуіш үлгісіне сәйкестендіріңіз

    Бұл диапазонда CAT4 және CAT5 ауыстырылмайды. RB444, RB454 және RB455A CAT4 жұмыс істейді; RB464, RB554 және RB564 CAT5 жұмыс істейді; RB454 роторлы кескіш үшін де CAT5 қажет. CAT4 білігін булағышқа орнату CAT5 шақырулары буынды төбе бұрышында төмен бағаға қалдырады, бұл жерде мерзімінен бұрын істен шығудың көпшілігі орын алады бастау.

  2. Кіріс сплайнды пресспен емес, трактормен сәйкестендіріңіз

    Престейтін жағы агрегатпен бекітіледі, бірақ трактор жағы сіз пайдаланып жатқан тракторға байланысты. 1.375-6 – 540 айн/мин жиіліктегі штрих; 1,375-21 - 1000 айн/мин шток; 1,750-20 жоғары қуатта пайда болады тракторлар. Трактор үлгісін және PTO тіреуішінің фотосуретін жіберу - қай қамытқа сай келетінін растаудың ең жылдам жолы. Агрегат жетегін де жаңартып жатсаңыз, бөлімін қараңызPTO білігітолық ауқымға арналған санат.

  3. Үйкеліс муфтасын тракторға емес, пресс-подборщикке орнатыңыз

    Үйкеліс ілінісі пресс-подборщиктің беріліс қорабы соққы жүктемесін алғанға дейін сырғып кету үшін бар. Муфта тым жоғары орнатылған соққыны тікелей беріліс қорабына жібереді; тым төмен орнатылса, ол қалыпты булау кезінде сырғып кетеді. FT Жоғарыдағы ілініс кестесі әмбебап өлшемге сәйкес анықтамалық моментті береді — CAT3/S4 үшін 1000 Н·м, үшін 1800 Н·м CAT4/S6 және CAT5/S8 үшін 1450 Н·м.

  4. Біліктің бұрышын және бас жағындағы қалқанның саңылауды тексеріңіз

    Тұрақты жылдамдықты қосылыс стандартты әмбебап буынға қарағанда үлкенірек бұрылу бұрышына шыдайды, бірақ қалқан толық құлыптау кезінде әлі де рұқсат қажет. Егер білік төмен түссе немесе экран тартпаға тиіп тұрса басы, буын рейтингіне қарамастан ерте сәтсіздікке ұшырайды. Жоғарыдағы суретте мақсатты бұрыш көрсетілген престеуші кіріс. Басқа өндірушілердің пресс-пресстері үшінKrone дөңгелек пресстеріне арналған PTO білігібетте баламалы анықтамалық нүктелер тізімі берілген.

Өзіңіздің пресс-подборщик үлгісін және трактор PTO сплайныңызды жіберіңіз

Бізге пресс-подборщик үлгісін (RB444-тен RB564-ке дейін) және трактордың PTO штангасын (1.375-6, 1.375-21 немесе 1.750-20) айтыңыз. Біз жасаймыз жетектің санатын, ілінісу моментін және білік ұзындығын растаңыз және зауыттық бағаны қайтарыңыз — әдетте 24 сағат ішінде. Арнайы ұзындықтар мен қалқан конфигурациялары қол жетімді. Егер сіздің құрылғыңыз а стандартты емес беріліс қорабы,ауылшаруашылық беріліс қорабыауқымы да қатысты болуы мүмкін.
