Raydafon Қытайдың Нинбо қаласында тік бұрышты жетектерге арналған POM және нейлоннан жасалған пластикалық конустық берілістерді шығарады. Стандартты арақатынастар 1:1, 2:1, 3:1, 4:1 және 5:1; қадамдық модульдер M0,25 - M1; тістің саны 10-нан 60-қа дейін; саңылаулардың диаметрлері 3,0-ден 10,0 мм-ге дейін; сыртқы диаметрлері 8,7-ден 60,4 мм-ге дейін; жұмыс температурасы -40 °C - +80 °C. Бөлшек нөмірлері GB05M016, GB1M016, GB1M016BS, GB1M215030, GB1M215030BS, GB1M315045, GB1M315045BS, GB1M410040, GB1M410040BS, GB1M50106, GB1M51206 қамтиды. GB1M512* және GB1M512BS*. BS жұрнағы жезден жасалған кірістіру мен бекіту бұрандасын білдіреді. Маңызды: GB1M512* және GB1M512BS* тек 60 тісті конустық беріліске сәйкес келеді және басқа берілістермен үйлесімді емес. Қалыпталған тіс геометриясы тыныш, тығыз тор береді; полимер өздігінен майланатын және химиялық төзімді. Арнайы модуль, тістер саны, саңылау, хаб және сызбаға қолжетімді материал дәрежесі; 24 сағат ішінде баға ұсынысы.

Пластикалық конустық тісті доңғалақтар — арнайы құйылған POM және нейлон, M0,25 - M1

Кішкентай дәлдіктегі механизмдерге арналған тік бұрышты жетекті берілістер: 10-дан 60-қа дейін тістері бар 1:1-ден 5:1-ге дейінгі толық пропорциялар тобы, POM немесе нейлонда құйылған, қосымша жез кірістіру және бекіту бұрандасы. Кофе машиналары мен принтерлер үшін жеткілікті тыныш, батареямен жұмыс істейтін құрылғылар үшін жеткілікті жеңіл және әлемнің кез келген жерінде сурет салуға беріледі.

  • 1:1 – 5:1Стандартты коэффициенттер
  • M0,25 – M1Қадам модулі (мод)
  • 10 – 60Тістердің саны қол жетімді
  • −40 және +80 °CЖұмыс температурасы

Оң бұрышты жетектерге арналған пластикалық конустық берілістер — арнайы құйылған POM және нейлон

Пластикалық конустық редуктор кесілген металл тістердің орнына қалыпталған полимер тістерді пайдаланып жетекті 90 градусқа бұрады. Бұл жалғыз өзгеріс майлау қажеттілігін жояды, жұптың салмағын азайтады және торды айтарлықтай тыныштандырады - сондықтан композиция кофе машиналарында, принтерлерде, перде қозғалтқыштарында, робот шаңсорғыштарында және қашықтан басқарылатын шағын көліктерде көрінеді. Raydafon бұл отбасын Қытайдың Нинбо қаласындағы өз зауытынан өндіруші және жеткізуші ретінде шығарады, сондықтан сіз бен қалыптау машинасының арасында сауда маржасы жоқ.

Теңшеу әдетте редуктордың сәйкес келетінін шешетін параметрлерді қамтиды: модуль, тістер саны, саңылау диаметрі, хаб және басты өлшемдер, қатынас және полимердің өзі. Сызбаны, үлгіні немесе тіпті өлшемдері бар фотосуретті жіберіңіз, біз ең жақын стандартты бөлікті растаймыз немесе жаңа құралды келтіреміз. Бір шеберхананың ұқсас өнімдеріне кеңірек кіредіпластикалық құралдиапазон,пластикалық бұрандалы беріліспараллельді білікті жетектерге арналған отбасы және металлконустық берілісполимер көтере алатын моменттен асатын сызық.

Пластикалық конустық берілістің техникалық сипаттамалары

  • Стандартты өлшем анықтамасыΦ12 мм (төмендегі кестеде көрсетілген өлшемдерде де қол жетімді)
  • Қадам модулі (мод)M0,25, стандартты бөлік ауқымында 0,5 және 1,0
  • Материал түріПластмасса — POM, нейлон (PA) немесе тұтынушы талап еткендей
  • Пропорциялар1:1, 2:1, 3:1, 4:1, 5:1
  • Жұмыс температурасы−40 °C және +80 °C
  • Қосымша мүмкіндіктерЖезден жасалған кірістіру, бекіту бұрандасы, арнайы тесік және хаб
  • БаптауМодуль, тіс саны, саңылау, басты ұзындығы, тіс ені, материалдың маркасы
Plastic bevel gear reference drawing with pitch, bore, hub and boss dimensions
Пластикалық конустық беріліс тобына арналған анықтамалық геометрия — төмендегі өлшем әріптері осы сызбаға сәйкес келеді.
1:1Бірдей жылдамдық, тік бұрышты тасымалдау
2:1Шығару жылдамдығын екі есе азайтыңыз
3:1Үшінші жылдамдықты төмендету
4:1Ширек жылдамдықты азайту
5:1Бесінші жылдамдықты төмендету

Сәйкестік туралы маңызды ескерту:қатынас жұптары бірге қолданылуы керек. 1:1 қатынасындағы түзу тісті конустық берілістер олардың арақатынасында бір-бірін ауыстырады, бірақБөлшек нөмірі * (GB1M512* және GB1M512BS*) әрпімен аяқталатын 5:1 қатынасындағы бөліктер тек 60 тісті конустық беріліске сәйкес келеді — олардың геометриясы басқа беріліспен үйлесімді емес.Тапсырыс бермес бұрын жұптасатын бөлік нөмірін растаңыз.

Өлшемдері, тіс саны және арақатынасы

Барлық өлшемдер мм. B, CD, C, E, F, G және H әріптерін жоғарыдағы анықтамалық сызбамен бірге өз орналасуыңызға сәйкестігін тексеріңіз.

Әрбір бағанды ​​оқу үшін кестені бір жаққа жылжытыңыз. Оң жақтағы бағанда әрбір бөлік үшін жезден жасалған кірістіру және орнату бұрандалы нұсқасы көрсетіледі.

Бөлім №. Қадам
(мод)
саны
тістері
Барлық өлшемдер мм Жез кірістіру
& орнату бұрандасы
Сыртқы диа. Қадам диаметрі. Саңылау диаметрі. Б CD Хаб диаметрі. C Бастық ұзындығы Е Тіс ені F Ұзындығы G Ұзындығы H
1:1 қатынасы
GB05M016 0.5 16 8.7 8.0 3.0 10.5 7.0 6.0 2.0 8.0 8.0 Plastic bevel gear GB05M016 brass insert and set screw version
GB1M016 1 16 17.6 16 5.0 18.4 12.0 8.0 4.7 13.6 13.6 Plastic bevel gear GB1M016 with brass insert and set screw
GB1M016BS 1 16 17.6 16 5.0 18.4 16.0 8.0 4.7 13.6 13.6 Plastic bevel gear GB1M016BS brass insert and set screw
2:1 қатынасы
GB1M215030 1 15 16.8 15.0 5.0 26.4 12.2 10.6 6.6 17.0 17.0 Plastic bevel gear GB1M215030 15 tooth brass insert version
30 31.1 30.0 8.0 20.9 18.0 9.1 6.6 14.8 16.2 Plastic bevel gear GB1M215030 30 tooth brass insert version
GB1M215030BS 1 15 16.8 15.0 5.0 26.4 16.0 10.6 6.6 17.0 17.0 Plastic bevel gear GB1M215030BS 15 tooth brass insert and set screw
30 31.1 30.0 4.0 20.9 18.0 9.1 6.6 14.8 16.2 Plastic bevel gear GB1M215030BS 30 tooth brass insert and set screw
3:1 қатынасы
GB1M315045 1 15 16.6 15.0 5.0 34.3 12.3 11.0 9.2 — 20.4 Plastic bevel gear GB1M315045 15 tooth brass insert version
45 46.1 45.0 10.0 22.7 23.4 9.6 9.2 16.5 18.2 Plastic bevel gear GB1M315045 45 tooth brass insert version
GB1M315045BS 1 15 16.6 15.0 5.0 34.3 16.0 11.0 9.2 — 20.4 Plastic bevel gear GB1M315045BS 15 tooth brass insert and set screw
45 46.1 45.0 6.0 22.7 23.4 9.6 9.2 16.5 18.2 Plastic bevel gear GB1M315045BS 45 tooth brass insert and set screw
4:1 қатынасы
GB1M410040 1 10 12.0 10.0 4.0 30.1 7.8 9.3 8.2 — 17.7 Plastic bevel gear GB1M410040 10 tooth brass insert version
40 40.8 40.0 10.0 20.1 23.4 10.8 8.2 15.7 17.0 Plastic bevel gear GB1M410040 40 tooth brass insert version
GB1M410040BS 1 10 12.0 10.0 4.0 30.1 12.7 9.3 8.2 — 17.7 Plastic bevel gear GB1M410040BS 10 tooth brass insert and set screw
40 40.8 40.0 6.0 20.1 23.4 10.8 8.2 15.7 17.0 Plastic bevel gear GB1M410040BS 40 tooth brass insert and set screw
5:1 қатынасы
GB1M512060 1 12 13.7 12.0 4.0 40.5 9.5 10.0 9.5 — 20.3 Plastic bevel gear GB1M512060 12 tooth brass insert version
60 60.4 60 10.0 21.0 20.5 11.0 9.5 15.5 17.4 Plastic bevel gear GB1M512060 60 tooth brass insert version
GB1M512060BS 1 12 13.7 12.0 4.0 40.5 14.3 10.0 9.5 — 20.3 Plastic bevel gear GB1M512060BS 12 tooth brass insert and set screw
60 60.4 60 6.0 21.0 20.5 11.0 9.5 15.5 17.4 Plastic bevel gear GB1M512060BS 60 tooth brass insert and set screw
GB1M512* 1 12 13.7 12.0 4.0 40.5 9.5 10.0 9.5 — 20.3 Plastic bevel gear GB1M512 12 tooth brass insert version
GB1M512BS* 1 12 13.7 12.0 4.0 40.5 14.3 10.0 9.5 — 20.3 Plastic bevel gear GB1M512BS 12 tooth brass insert and set screw

Кестені оқу:BS жұрнағы бар бөліктерде біліктерді оң бекітуге арналған жез кірістіру және бекіту бұрандасы бар. B, CD, C, E, F, G және H әріптері жоғарыдағы техникалық сипаттамалар бөліміндегі анықтамалық сызбаға сәйкес келеді. Ұзындық бағанындағы сызықша өлшемнің сол бөлікке қолданылмайтынын білдіреді. Сіздің макетіңізге қай жұп сәйкес келетінін білмейсіз бе? Сызбаны немесе білік өлшемдерін жіберіңіз, біз оны сәйкестендіреміз.

Өнімнің егжей-тегжейі

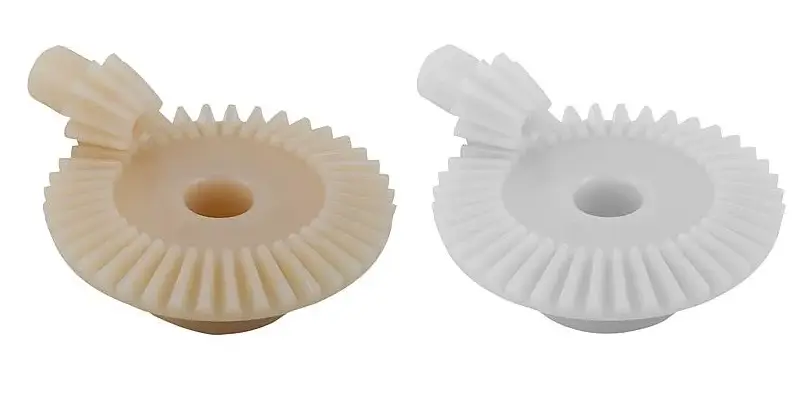

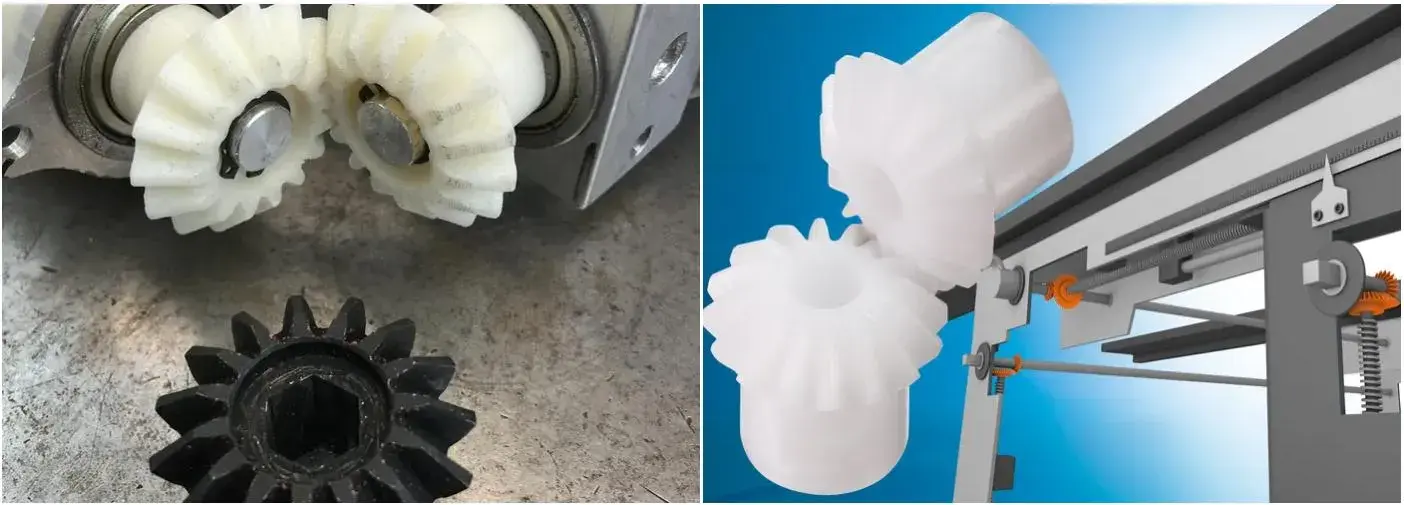

Қалыптастырылған пластикалық конустық берілістердің фотосуреттері — тіс пішіні, хаб және жезден жасалған кірістіру опциясы.

Moulded plastic bevel gears showing tooth form, ratio pairs and hub detail
Қалыптастырылған пластикалық конустық тісті доңғалақтар — арақатынас диапазонында тіс пішіні мен түйін бөлшектері.

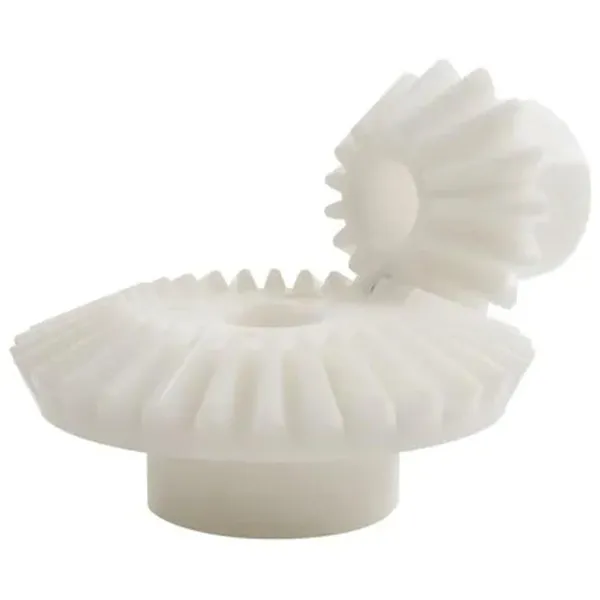

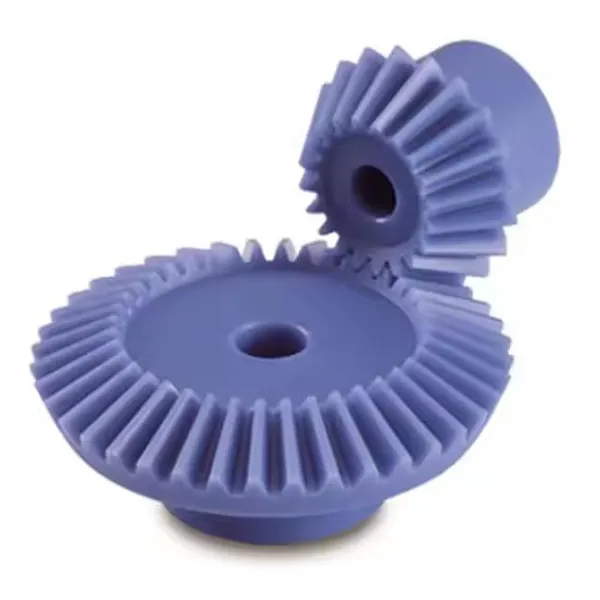

Plastic bevel gear pair in POM moulded for a right-angle drive
Тік бұрышты жетекке арналған POM конустық беріліс жұбы.
Plastic bevel gear set assembled and checked before packing
Біріктірілген беріліс жинақтары орау алдында тордың бар-жоғын және ілінісуді тексерді.

Негізгі артықшылықтар

  • Таза, тозуға төзімді полимерлерPOM және нейлон ылғалға және химиялық заттардың кең ауқымына қарсы тұрады, сондықтан редуктор дымқыл, жуылатын немесе жеңіл коррозиялық ортада жұмысын жалғастырады, онда металмен қапталған редуктор ақырында коррозияға ұшырайды. Кескіндеме, қаптау және майлы пленка жоқ.
  • Дәл пішінделген тістерТіс пішіні кескіш емес, қалып қуысынан келеді, сондықтан біріктіру партия бойынша тығыз және тұрақты болып қалады. Нәтиже - тұрақты, тыныш айналу — кофе машиналары мен принтерлер сияқты шуды сезгіш құрылғыларда ең маңызды қасиет.
  • Металл салмағының бір бөлігіТөмен масса біліктерге және мойынтіректерге жүктемені азайтады, қозғалтқыштың инерциясын азайтады және портативті және батареямен жұмыс істейтін өнімдерде батареяның қызмет ету мерзімін ұзартады.
  • Шағын конверттегі тік бұрышты жетекКонусты геометрия қуатты 90 градусқа жеке беріліс қорабының корпусын қажет етпестен тасымалдайды, бұл шағын механизмдерді қысқа және құрастыруды қарапайым етеді.
  • Сіздің суретіңізге бейімделгенМодуль, тіс саны, саңылау диаметрі, хаб және басты өлшемдер, қатынас және полимер маркасы барлығын талапқа сай жасауға болады. Кестедегі стандартты бөлік сәйкес келсе, біз осылай айтамыз және құрал құнын үнемдейміз.
  • Зауыттық баға және бақылауҚалыптау, тексеру және орау өз ішінде жүзеге асырылады, сондықтан аралық маржа жоқ және сапаны бөлшекті жасаған топ тексереді.

Қолданбалар

Жеңіл салмақ, тыныш жұмыс және коррозияға төзімділік үйлесімі пластикалық конустық тісті берілістерді бірнеше өнім топтарындағы шағын тік бұрышты жетектерге қолайлы етеді.

Ақылды үй құрылғылары

Ақылды перде машиналары бөлмені бұзбай тыныш ашылады және жабылады, ал робот шаңсорғыштар төмен қуатпен және ұзақ қызмет мерзімімен көтерілу және бұрылу үшін бірдей тік бұрышты жетекті пайдаланады.

Кеңсе техникасы

Принтерлер қағазды тегіс беру және төмен жұмыс шуы үшін тұрақты тіс пішініне сүйенеді, ал ұсақтағыштар мезгілінен бұрын істен шықпай үздіксіз қағаз жүктемелеріне төтеп беру үшін химиялық төзімділік пен тозуға төзімділікті пайдаланады.

Ойыншықтар және халық тұтынатын бұйымдар

Қашықтан басқарылатын көліктер төмен салмақты пайдаланады, бұл батареяның қызмет ету мерзімін жақсартады, ал полимер құлдырау мен соққыларға төзімді. Балаларға арналған бұйымдар үшін қолайлы материал сорттары бар.

Кофе машиналары мен шағын құрылғылар

Жабық құрылғылардағы тік бұрышты жетектер айналадағы бөлшектерді маймен ластамай жұмыс істейді, ал қалыпталған тор тұрмыстық ортада жұмыс шуын төмен деңгейде сақтайды.

Аспаптар және шағын жетектер

Төмен инерция және магниттік емес, тот баспайтын бөлшектер артықшылық болып табылатын өлшеу және орналастыру механизмдерінде 90 градустық ықшам тасымалдаулар.

Арнайы техника

Металл конус жұбы, жеке корпус және майлау нүктесі қажет болатын кез келген шағын тік бұрышты жетек. Сызба мен бажды жіберіңіз, біз материал мен қатынас туралы кеңес береміз.

Plastic bevel gears used in smart home, office equipment and toy applications
Ақылды үйде, кеңсе жабдықтарында және тұтынушылық өнім қолданбаларында қызмет көрсететін пластикалық конустық беріліс.

Сатып алушы туралы жиі қойылатын сұрақтар

  • Менің сызбама немесе үлгіден пластикалық конустық тісті доңғалақ жасай аласыз ба?Иә. Өлшемді сызбаны немесе модуль, тіс саны, арақатынасы, саңылау және материал таңдауы бар үлгіні жіберіңіз. Біз жоғарыдағы кестеде бар стандартты бөліктің сәйкес келетінін немесе жаңа қалыпқа сілтеме жасай алатынын растаймыз және құралды қолданар алдында геометрияны тексергіңіз келсе, алдымен өңделген прототипті бере аламыз.
  • Қандай материалды таңдау керек, POM немесе нейлон?POM - дәлдіктегі қиық жұптар үшін әдеттегі таңдау, себебі ол қатты, төмен үйкеліс және ылғалдылық кезінде өлшемді тұрақты, бұл орталық қашықтықты және кері соққыны болжауға мүмкіндік береді. Нейлон қаттырақ және соққыны жақсы сіңіреді, бірақ ол ылғалды сіңіреді және өлшемі бойынша сәл қозғалады. Бізге жүктемені, жылдамдықты және қоршаған ортаны айтыңыз, біз біреуін ұсынамыз.
  • Берілістер сәйкес жұп ретінде жеткізіледі ме?Конустық жұп тек оған қарсы жасалған түйіспелі механизммен ғана дұрыс жұмыс істейді. Жұлдызшамен белгіленген бөліктер (GB1M512* және GB1M512BS*) тек 60 тісті беріліспен сәйкес келеді және басқа берілістермен үйлесімді емес. Әрбір басқа бөлік нөмірі үшін тапсырыс бермес бұрын бізбен жұптау бөлігін растаңыз, біз жұпты тексереміз.
  • Бөлшек нөміріндегі BS жұрнағы нені білдіреді?BS жезден жасалған кірістіру мен бекіту бұрандасын көрсетеді, ол қарапайым қалыпталған тесікке сүйенудің орнына білікке оң механикалық бекітуді береді. Бұл редуктор кері жүктемені алатын немесе біліктің сырғып кетпеуі керек жерде әдеттегі таңдау.
  • Жұмыс температурасы қандай және сіз жоғары температуралық материал бере аласыз ба?Стандартты диапазон -40 °C және +80 °C. Ыстық жұмыс істейтін жабдық үшін PEEK немесе PPS сияқты материалдарға сілтеме жасауға болады; бізге үздіксіз жұмыс температурасын айтыңыз, біз қолданбаға не қажет екенін растаймыз.
  • Жеткізу уақыты мен тапсырыс шарттары қандай?Бөлшек нөмірін немесе сызбаны қажетті мөлшерде жіберіңіз. Біз бағасы, егер бар болса, құралға қойылатын талаптар және жеткізу уақыты - әдетте 24 сағат ішінде жауап береміз. Стандартты бөлшектерді өндірістік қордан жөнелту; жаңа құрал расталған сызбаға сәйкес келеді.

Қатысты өнімдер және қосымша оқу

Пластикалық конустық беріліс бағасын сұраңыз

Бөлшек нөмірін жоғарыдағы кестеден немесе өзіңіздің сызбаңызды жіберіңіз — модуль, қатынас, тіс саны, саңылау және мөлшер. Біз түйісетін механизмге сәйкестігін растаймыз, материал бойынша кеңес береміз және бағасы мен жеткізу уақыты туралы 24 сағат ішінде жауап береміз.

Қазір сұрау жіберіңіз

* Пропорциялар сәйкес жұптар ретінде реттелуі керек. Өлшемдер техникалық сипаттамалар бөліміндегі анықтамалық сызбаға сәйкес келеді; тапсырыс бермес бұрын жинаққа қарсы соңғы сызбаны растаңыз. Жезден жасалған кірістіру және бекіту бұрандасы нұсқалары BS жұрнағы арқылы анықталады.
