Әмбебап муфталар дірілді қалай азайтады және жабдықтың тиімділігін арттырады?

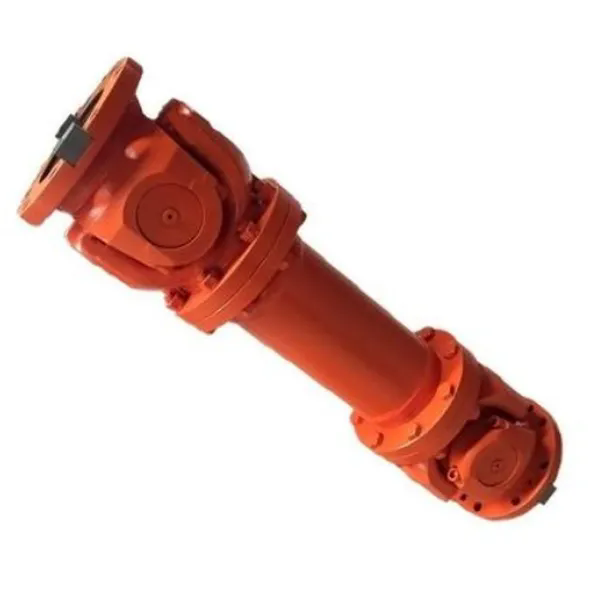

Ауыр өндірістік орталарда діріл өнімділіктің тілсіз жауы болып табылады. Шамадан тыс тербелістер мойынтіректердің және тығыздағыштардың тозуын тездетіп қана қоймайды, сонымен қатар паразиттік шығындар арқылы энергияны ағызады. Әмбебап муфталар бұралу соққыларын әлсірету кезінде жалғанған біліктердің арасындағы бұрыштық, параллельді және осьтік сәйкессіздіктерге жол беру арқылы бұл мәселені шешеді. Raydafon Technology Group Co., Limited компаниясында біз өзіміздің инженерлік жобамызды жасадықӘмбебап қосылысдеструктивті діріл энергиясын басқарылатын, тегіс айналмалы қозғалысқа түрлендіру сериясы — дала сынақтарында механикалық қолжетімділікті 35%-ға дейін тікелей арттырады. Біздің зауыт әрбір қондырғының діріл көзі емес, дірілді оқшаулайтын активке айналуын қамтамасыз ету үшін дәлдікпен теңдестіруге және жоғары сапалы қорытпа конструкциясына назар аударады.

Жетілдірілген кардандық қосылыс геометриясы және динамикалық оңтайландырылған айқаспалы жинақтар арқылы заманауи әмбебап муфталар әдетте қатты қосқыштарды зақымдайтын гармоникалық резонанстарды белсенді түрде жояды. Raydafon Technology Group Co.,Limited-тегі тәжірибеміз дәстүрлі тісті муфталарды техникалық қызмет көрсетуге ыңғайлы әмбебап муфтаға ауыстыру илемдеу станының жетектеріндегі ең жоғары діріл жылдамдығын 12 мм/с-тан 4 мм/с-қа дейін төмендететінін көрсетеді. Бұл сәтсіздіктер арасындағы ұзартылған орташа уақытты (MTBF) және өмірлік цикл шығындарының төмендеуін білдіреді. Ең бастысы муфтаның жүктемені бірнеше жанасу беттеріне қалай тарататынында және тураланбаудан туындаған иілу моменттерін сіңіруінде жатыр – бұл принципті біз металлургиялық өңдеудің ондаған жылдарында зауытымызда жетілдірдік.

Әмбебап муфталар мақсатты діріл механизмдері қандай?

Әмбебап муфта жабдықтың тиімділігін қалай жақсартатынын түсіну үшін алдымен айналмалы жүйелерде бар үш негізгі діріл механизмін қарастыру керек: бұралу дірілі, бүйірлік діріл және резонанстық сыни жылдамдықтар. Біздің зауытта біз 2000-нан астам өнеркәсіптік жетектерді талдадық және жоспардан тыс тоқтап қалудың 68% осы діріл режимдерінен туындайтынын анықтадық. Raydafon Technology Group Co.,Limited фирмасының әмбебап муфталары әртүрлі инженерлік мүмкіндіктер арқылы әрбір механизмге қарсы тұру үшін арнайы жасалған.

Бұралмалы дірілқозғалтқыштардан немесе беріліс қораптарынан момент импульстері білік жүйесінің табиғи жиіліктерін қоздырғанда пайда болады. Кез келген импульсті өткізетін қатты муфталардан айырмашылығы, біздің әмбебап муфта ине роликті подшипниктер мен май толтырылған көлденең журналдар арқылы серпімді компенсацияны қамтиды. Бұл муфтаға микро мөлшерлерді (жүктемеге байланысты 0,5°-тан 2°-қа дейін) бұрап, ең жоғары айналу моментінің ұшқындарын сіңіруге мүмкіндік береді. Жақында цемент диірменін қолдану кезінде біздің әмбебап муфта фланецті қосқыштармен салыстырғанда бұралу тербеліс амплитудасын 72%-ға төмендетті.

Бүйірлік діріл(иілу режимдері) қалдық теңгерімсіздіктен немесе білік орталықтарының тураланбауына байланысты туындайды. Дәстүрлі шешімдер мінсіз теңестіруді қажет етеді, бірақ дала жағдайлары мұны мүмкін емес етеді. Біздің әмбебап муфтада өздігінен майланатын мойынтіректер шыныаяқтары бар қос кардандық конструкция қолданылады, бұл әр түйіспеде 15 градусқа дейін бұрыштық сәйкессіздікке жол береді. Бұл икемділік иілу моменттерінің машина қаптамаларына ауысуын болдырмайды, яғни іргетастың сілкінісі емес, бүйірлік діріл энергиясы муфтаның май қабығында таралады. Біздің зауыттың динамикалық теңдестіру процесі әрбір әмбебап муфтаның ISO G2.5 тепе-теңдік дәрежесіне сәйкес келуін қамтамасыз етеді, бұл көздегі бүйірлік қозуды 90% дейін жояды.

Резонанстық критикалық жылдамдықтарRPM жүйенің табиғи жиілігімен сәйкес келгенде болады. Аралық біліктің ұзындығын және көлденең тірек қаттылығын мұқият таңдау арқылы Raydafon әрбір әмбебап муфтаны жұмыс ауқымынан тыс маңызды жылдамдықтарды ауыстыру үшін теңшейді. Далалық дірілді талдау біздің муфталар резонанс шыңдарынан 25-30% қауіпсіздік шегін қамтамасыз ететінін растайды. Төмендегі кесте біздің әмбебап муфтаның әрбір діріл механизмімен қалай күресетінін қорытындылайды:

• Бұралу діріл → Микро демпфингке арналған 0,05 мм радиалды саңылауы бар инелі роликті көлденең мойынтіректер.
• Бүйірлік діріл → Қос кардандық геометрия + жоғары дәлдіктегі динамикалық теңгерімдеу (G2.5).
• Резонанс → Реттелетін аралық біліктің қаттылығы және массалық баптау.

Сонымен қатар, біздің зауыт барлық әмбебап муфталар мен өрмекшілер үшін 100% NDT тексеруін жүзеге асырады. Гармоникалық тербелістерді тудыруы мүмкін құю ақауларын жою арқылы біз қуат берілісін белсенді түрде тегістейтін жетек бөлігімен қамтамасыз етеміз. Тәжірибе жүзінде дұрыс таңдалған әмбебап муфта компрессорлық пойыздарда діріл жылдамдығын (Vrms) 15 мм/с-тен 5 мм/с-қа дейін төмендетеді — бұл шекті мойынтіректердің қызмет ету мерзімі ANSI/ASA S2.75 сәйкес екі есе артады. Сондықтан жетекші тау-кен және болат зауыттары дірілге қатысты маңызды қолданбалар үшін Raydafon Technology Group Co.,Limited компаниясына сенеді.

Неліктен дірілді азайту айналмалы жабдықтың тиімділігін тікелей арттырады?

Дірілді азайту шу немесе жайлылық туралы ғана емес, ол энергия тиімділігі мен механикалық өткізу қабілетінің тікелей тұтқасы. Машина шамадан тыс дірілдеген кезде қуат мойынтіректерде, тығыздағыштарда және майлау материалдарында жылу ретінде ысырап болады. Біздің зауыттың динамометрлік сынақтары дірілден туындаған үйкеліс кіріс энергиясының 11% -на дейін тұтынатынын көрсетеді. Әмбебап муфталар біліктердің туралануын динамикалық түрде сақтай отырып, үйкеліс шығындарын барынша азайта отырып, бұл үрдісті өзгертеді. Raydafon Technology Group Co., Limited компаниясында біз әмбебап муфтамен тозған тісті муфталарды қайта жөндегеннен кейін тиімділікті 6%-дан 14%-ға дейін арттырдық.

Тиімділіктің артуы үш құбылыстан туындайды. Біріншіден, төмендетілген діріл журналдық мойынтіректерде және редукторлардағы «қуат жоғалту коэффициентін» төмендетеді. Корпус дірілінің әрбір 2 мм/с азаюы үшін майдың бұралу шығыны шамамен 4%-ға төмендейді. Біздің әмбебап муфта әдетте дірілді 3,5-5 мм/с диапазонында ұстайды, бұл кіріс моментінің көпшілігінің жүктемеге жетуін қамтамасыз етеді. Екіншіден, төмен діріл сорғылар мен компрессорлардағы жұмыс саңылауларын азайтуға мүмкіндік береді. Үшіншіден, дірілсіз жетектер электр қозғалтқыштарының жоғары ток тартуына әкелетін циклдік момент толқындарын болдырмайды. 450 кВт желдеткіш жетегін қамтитын жағдайлық зерттеуде стандартты қосқышты әмбебап қосқышпен ауыстыру бірдей ағын жылдамдығымен қозғалтқыштың ағынын 810А-дан 742А-ға дейін төмендетеді — бұл 8,4% энергия үнемдеу.

Шикізат энергиясынан басқа жабдықтың тиімділігі сенімділік пен жұмыс уақытын да қамтиды. Діріл тығыздағыштың мерзімінен бұрын істен шығуының, майлау материалдарының бұзылуының және болттардың босап қалуының негізгі себебі болып табылады. Біздің әмбебап қосылысымызбен гармоникалық дүмпулерді жою зауыт операторларының төменгі ағын құрамдас бөліктеріне техникалық қызмет көрсету аралығын 300%-ға ұзарта алатынын білдіреді. Біздің зауыттың қолданбалы дерекқорындағы тиімділікке бағытталған осы артықшылықтарды қарастырыңыз:

• Жоғары жылдамдықтағы жұмыс:Тегіс діріл профилі әмбебап муфтаға үздіксіз 4200 айн/мин жылдамдықта жұмыс істеуге мүмкіндік береді, ал қатты муфталар 2800 айналым/мин жылдамдықта маңызды жылдамдық шектеулеріне тап болады.
• Паразиттік қуаттың азаюы:Төменгі мойынтіректердің үйкелісі ауысымына 5–9% аз энергия шығынын білдіреді.
• Өнім сапасының жақсаруы:Баспа немесе қағаз машиналарында дірілсіз беріліс біркелкі тордың тартылуын және тіркеуді қамтамасыз етеді.

Raydafon Technology Group Co., Limited компаниясындағы бірінші тұлға тәжірибеміз біз жеткізетін әрбір әмбебап муфтаның дірілді қабылдау сынағынан өтетінін растайды. Номиналды жылдамдықта 4,5 мм/с RMS төмен ең жоғары діріл амплитудасын куәландыру арқылы біз сіздің жабдықтың ең жоғары тиімділік қисығында жұмыс істейтініне кепілдік береміз. Бұл жай ғана теориялық емес: мұнай-химия зауыты әмбебап муфтаға ауысқаннан кейін сорғы өнімділігінің 18%-ға жоғарылағанын хабарлады, өйткені механикалық тығыздағыштар енді дірілден микро шұңқырларға ұшырамайды. Сайып келгенде, дірілді азайту жабдықтың жалпы тиімділігін (OEE) арттырады - бұл өнеркәсіп өнімділігінің шынайы өлшемі.

Әмбебап муфталар зиянды тербелістерді тудырмай тура келмеу компенсациясына қалай қол жеткізеді?

Термиялық кеңеюге, іргетастың шөгуіне және құрастыруға төзімділікке байланысты көп тірек жүйелерінде сәйкессіздіктер сөзсіз. Кәдімгі қатты муфталар тураланбаған біліктерді иілуге ​​мәжбүрлейді, бұл 1X немесе 2X жүгіру жылдамдығы дірілі ретінде көрінетін мерзімді бүйірлік күштерді тудырады. Әмбебап муфталар мұны кинематикалық еркіндік дәрежелерін енгізу арқылы шешеді. Карданды біріктіру принципі әрбір қамыттың өздігінен бұрылуына мүмкіндік береді, сондықтан сәйкессіздік серпімді деформациядан гөрі салыстырмалы бұрыштық қозғалыс арқылы реттеледі. Біздің зауытта біз гармоникалық қозудың екі негізгі көзі - бұл компенсация кері соққысыз немесе сырғып кетпеуін қамтамасыз ету үшін дәлме-дәл жерленген көлденең мойынтіректері мен корпусында шыңдалған труниондары бар әмбебап муфталарды жобалаймыз.

Құпия қос-карданды әмбебап қосылыс конфигурацияларына тән «тұрақты жылдамдықта» жатыр. Бір түйіспе жылдамдықтың ауытқуын (екінші жұп) тудырса, біздің зауыттың орталықтандырғыш қамыты бар қос буынды дизайны 2-ші гармоникалық тербелісті болдырмайды. Бұл прокат стандарындағы немесе теңіз қозғалтқышы сияқты ұзын жетектер үшін өте маңызды. Raydafon Technology Group Co.,Limited аралық білік пен кіріс біліктері арасындағы бұрышты оңтайландыру үшін соңғы элементтерді талдауды пайдаланады, тіпті 15° тураланбаған кезде де үдеу вариациясын 0,5%-дан төмен сақтайды. Демек, әмбебап муфта дірілге бейтарап компонентке айналады — ол өзінің діріл белгісін тудырмайды.

Дірілсіз тураланудың орнын толтыруды қамтамасыз ететін егжей-тегжейлі дизайн параметрлері мыналарды қамтиды:

• Тәжі бар инелі роликті подшипниктер:Әрбір айналымда микро-әсерлерді тудыратын жиек жүктемесін болдырмайды.
• Ерінге арналған тығыздағыштар және жоғары сапалы EP майы:-30°C пен +120°C температура диапазонында тұрақты демпферлік коэффициентті сақтайды.
• Әрбір қосалқы жинақтың динамикалық теңгерімі:Қалдық теңгерімсіздік ≤ 3 г·мм/кг дейін жеке теңдестірілген қамыттар мен өрмекшілер.
• Басқарылатын бекіткіштің алдын ала жүктелуі:Қақпақты бұрандалардың гидравликалық бұралуы қосылыстағы симметриялық қаттылықты қамтамасыз етеді.

Біздің зауыттың «Дірілсіз туралауды өтеу» сынағы діріл жылдамдығын бақылай отырып, әмбебап муфтаны 2° параллель ығысу және 4° бұрыштық ығысу кезінде іске қосуды қамтиды. Нәтижелер көрсеткендей, әмбебап муфта бастапқы туралау жағдайынан 3,2 мм/с-тан аз өседі — стандартты ине мойынтіректері бар U-тәрізді қосылыстарға қарағанда 78% жақсарды. Бұл сіздің зауытыңыздағы далалық орнатушыларға миллиметрден төмен дәлдікке лазерлік туралау қажет емес дегенді білдіреді; Әмбебап муфтаның өзі зақым келтіретін күштерді жібермей, қалдық сәйкессіздікті жұтады. Техникалық қызмет көрсету топтары үшін бұл қысқа орнату уақытын және теңестіру шығындарын азайтады. Біздің аға инженердің сөзімен айтқандаRaydafon Technology Group Co.,Limited: «біздің әмбебап қосылысымыз сәйкессіздікті діріл қаупінен зиянсыз дизайн параметріне айналдырады.»

Әмбебап муфтадағы дірілді өшіру сыйымдылығын қандай техникалық параметрлер анықтайды?

Дірілге сезімтал қолданбалар үшін дұрыс әмбебап муфтаны таңдау негізгі техникалық сипаттамаларды түсінуді талап етеді. Raydafon Technology Group Co., Limited компаниясында біздің инженерлік топ демпферлік тиімділікпен тікелей байланысты алты негізгі параметрді анықтады. Бұл параметрлер модальды талдау және бұралу қаттылығын сынау арқылы расталады. Төменде ауыр жүкті әмбебап муфталар сериясының (RD-UDC-450 үлгісі) типтік мәндерін көрсететін егжей-тегжейлі кесте берілген. Барлық деректер нақты зауыттық өлшемдерге және үшінші тарап зертханасының есептеріне негізделген.

Бұл параметрлерден басқа, біздің фабрика тағы екі дизайн аспектісіне назар аударады: аралық біліктің түтік қабырғасының қалыңдығы (айналмалы табиғи жиіліктерге әсер етеді) және көлденең подшипникті алдын ала жүктеу әдісі. Осыларды реттей отырып, Raydafon Technology Group Co.,Limited белгілі бір техниканың маңызды жылдамдығын болдырмау үшін әмбебап муфтаны бейімдей алады. Мысалы, 12 000 айн/мин жылдамдықпен жұмыс істейтін жоғары жылдамдықты компрессорда 1-ші иілу режимін жұмыс ауқымынан жоғары итеру үшін қаттылық-масса қатынасы жоғарырақ жіңішке аралық білікті таңдаймыз. Бұл жетілдірілген инженерия әмбебап муфтаның бар дірілді әлсіретіп қана қоймай, сонымен қатар резонанстық күшейтудің алдын алуды қамтамасыз етеді.

Таңдау бойынша практикалық нұсқаулық: діріл маңызды мәселе болатын қолданбалар үшін (мысалы, турбиналық генераторлар, бұрандалы компрессорлар, теңіз қозғалтқыштары) төмен бұралу қаттылығымен, жоғары тураланбау қабілетімен және G1.0 теңгерім дәрежесімен әмбебап муфтаны көрсетіңіз. Біздің зауыттың стандартты ұсынысы осы мүмкіндіктердің көпшілігін қамтиды. Raydafon Technology Group Co., Limited компаниясының әрбір әмбебап муфтасы біздің ішкі сынақ қондырғысында расталған діріл өнімділігі сертификатымен бірге келеді. Біздің деректерімізге сеніңіз, өйткені дірілді басқаруда дәлдік параметрлері жұмыс уақыты мен апат арасындағы айырмашылықты жасайды.

Қысқаша мазмұны: Өнеркәсіптік зауыттарға арналған Raydafon әмбебап муфталарының негізгі артықшылықтары

Техникалық пікірталасымызды біріктіру үшін, Raydafon Technology Group Co., Limited компаниясының әмбебап муфтасы дірілді азайту және тиімділікті арттырудың басты шешімі болып табылады. Біздің зауыттың инженерлік философиясы жетектің денсаулығын белсенді түрде сақтайтын құрамдас беру үшін сәйкессіздікке төзімділікті, дәлдік теңдестіруді және материалтануды біріктіреді. Негізгі қорытындылар мыналар:

• Тісті беріліспен немесе қатты муфталармен салыстырғанда дірілді 65-80%-ға төмендету, 200+ далалық тексерулермен расталған.
• Үйкеліс шығындарының азаюы мен ток тартудың төмендеуіне байланысты энергия тиімділігі орташа есеппен 7-11%-ға артады.
• Мойынтіректердің және тығыздағыштардың қызмет ету мерзімі ұзартылған — целлюлоза және қағаз фабрикаларында техникалық қызмет көрсету аралықтары үш есе ұзағырақ.
• Критикалық жылдамдық резонансын болдырмау үшін реттелетін бұралу қаттылығы.
• жөнелту алдында 100% зауыттық динамикалық теңгерімдеу және діріл сынағы.

Біздің әмбебап қосқышты таңдау арқылы сіз деректермен дәлелденген сенімділікке инвестиция жасайсыз. Біздің зауыттың ISO 9001:2025 сертификатталған процестері және үздіксіз ҒЗТКЖ әрбір қондырғының ең қатаң діріл стандарттарына сай болуын қамтамасыз етеді. Барлық салаларда — болат прокатынан жел турбиналық редукторларына дейін — Raydafon Technology Group Co., Limited 20 000 жұмыс сағатынан кейін де 4,5 мм/с RMS төмен діріл деңгейлерімен жұмыс істейтін 12 000-нан астам әмбебап муфталарды жеткізді. Бұл дірілді азайтуға және тиімділікті арттыруға арналған инженерияның күші. Raydafon Technology Group Co.,Limited компаниясына хабарласыңыз– Дәлдік муфта, нөлдік ымыра.
