Спиральды конустық беріліс
  • Спиральды конустық берілісСпиральды конустық беріліс
  • Спиральды конустық берілісСпиральды конустық беріліс
  • Спиральды конустық берілісСпиральды конустық беріліс

Спиральды конустық беріліс

Raydafon Қытайдың Нинбо қаласындағы өз зауытында тік бұрышты жетектерге арналған спиральды конустық берілістерді шығарады. Қисық тіс сызығы екі немесе одан да көп тістерді әр сәтте жанастырып тұрады, сондықтан жетек бірдей өлшемдегі түзу конустық жұпқа қарағанда тегіс және тыныш жұмыс істейді және оның өлшемдері үшін көбірек айналдыру моментін тасымалдайды. Стандартты модульдер ISO, DIN, ANSI, JIS немесе BS бойынша өндірілген DIN6-DIN9 дәлдік дәрежесімен M3-тен M12-ге дейін жұмыс істейді. Материалдарға легирленген болат, C45, тот баспайтын болат, жез, мыс, алюминий және POM кіреді, олар мырыш пен никельмен қаптаудан қара оксидке дейін, Geomet және Dacromet беттерін өңдейді. Тісті бір тік бұрышты сатыда үлкен қысқарту қатынасына мүмкіндік беретін бес тіске дейін кесуге болады, ал тіс бүйірлерін жоғары дәлдіктегі сорттар үшін термиялық өңдеуден кейін тегістеуге болады. Берілістер жөнелту алдында тексерілген контакт үлгісімен сәйкес жұптар ретінде жеткізіледі. 24 сағат ішінде сызбаңызды немесе үлгіні баға ұсынысына жіберіңіз.

Спиральды конустық беріліс — қисық тісті тік бұрышты жетек, M3 - M12

Тегістігі мен жүк көтергіштігі бәрінен де маңызды болған кезде спиральды конустық беріліс тік бұрышты беріліс қорабын таңдау болып табылады. Қисық тіс сызықтары екі немесе одан да көп тістерді әр сәтте жанастырып тұрады, осылайша жетек тыныш жұмыс істейді, біркелкі тозады және бірдей өлшемдегі түзу конустық жұпқа қарағанда әлдеқайда көп жүктемені көтереді. Raydafon Қытайдың Нинбо қаласындағы өз зауытында бұл тісті тетіктерді кесіп, термиялық өңдеу және ұнтақтаумен айналысады.

Ең аз дегенде 5 тісҮлкен бір сатылы қатынасқа мүмкіндік беретін тістегеріште
DIN6 – DIN9Сұраныс бойынша дәлдік сорттары
М3 – М12Стандартты модульдер, басқалары сызу үшін

Дизайн негіздемесі

Неліктен түзу конустық редуктордың орнына спиральды конустық берілістерді таңдау керек?

Олардың арасындағы айырмашылық толығымен тіс сызығында. Тікелей конустық редуктордың тістері радиалды түрде жүреді, сондықтан әрбір тіс бір мезетте жұптас тіске толық енімен түйіседі - кенеттен соғу әрбір тісте қайталанады. Спиральды конустық беріліс тістері қисық сызықта кесілген, сондықтан жанасу тістің бір шетінен басталып, екіншісіне өтіп, сыдырма жабылатындай өтеді. Бұл жалғыз геометриялық өзгеріс төмендегі әрбір артықшылыққа жауап береді.

Спиральды конусты беріліс

  • Екі немесе одан да көп тістер жүктемені әрқашан бөліседі, өйткені қабаттасу коэффициенті жоғары
  • Әсер етудің орнына бірте-бірте қосылу, сондықтан жүгіру шуы айтарлықтай төмендейді
  • Байланыс қысымы ұзағырақ байланыс сызығына таралып, біркелкі тозу береді
  • Пиньон 5 тіспен жұмыс істей алады, бұл бір кезеңде үлкен арақатынасты қамтамасыз етеді
  • Түйісу үлгісі кескіш басының радиусы арқылы реттеледі және тегістеу арқылы одан әрі жақсартуға болады
  • Білік мойынтіректерін тасымалдау үшін таңдау керек осьтік күшті тудырады

Тікелей конустық беріліс

  • Бір тіс қосылу сәтінде толық жүктемені көтереді
  • Әрбір тістің кірген жеріндегі соққы көбірек шу мен діріл тудырады
  • Жергілікті жанасу қысымы жоғары, сондықтан тозу шоғырлануға бейім
  • Тәжірибелік минимум тістер саны жоғары, бұл бір сатылы қатынасты шектейді
  • Қарапайымырақ және кесу арзанырақ, ол төмен жылдамдықты, шуы төмен критикалық жетектерге сәйкес келеді
  • Осьтік күш тудырмайды, сондықтан мойынтіректерді таңдау оңайырақ

Жоспарлауға тұрарлық бір дизайн нүктесі:тіс сызығы бұрандалы болғандықтан, спиральды конустық беріліс білік бойымен осьтік итеруді тудырады. Бұл ақау емес - бұл біркелкі келісімнің бағасы. Оны қабылдау үшін мойынтіректерді таңдау керек, сондықтан спиральды конустық жұп әдетте түзу конустық жұпты ауыстыру ретінде емес, білікпен және мойынтірек құрылымымен бірге белгіленеді.

Техникалық сипаттамалар

Спиральды конустық берілістің техникалық сипаттамалары және қолжетімді опциялар

  • Үлгі нөмірі (модуль)M3, M4, M5, M8, M12 және т.б
  • Тіс формасыСпираль (қисық тіс сызығы), тік бұрышты жетек
  • Тістердің ең аз саны5 тіс
  • Дәлдік бағаларыDIN6, DIN7, DIN8, DIN9
  • СтандарттарISO, DIN, ANSI, JIS, BS және стандартты емес / сызбаға
  • МатериалдарЛегирленген болат, C45 болат, тот баспайтын болат, жез, мыс, алюминий, POM
  • Тісті өңдеуҰнтақталған, шыңдалған немесе ұнтақталған (ұнтақтау жоғары дәлдіктегі сорттар үшін қолданылады)
  • ТолеранттылықЕрекшелік пен дәлдік дәрежесіне байланысты 0,001 мм – 0,1 мм
  • Беттік өңдеуМырышпен қапталған, никельмен қапталған, пассивация, тотығу, анодтау, Геомет, Дакромет, қара оксид, фосфаттау, ұнтақ бояу, электрофорез
  • Қосымша операцияларКүйдіру, құм себу, термиялық өңдеу, күйдіру, шынықтыру, жылтырату
  • ҚаптамаПластикалық пакет және картон немесе ағаш қорап
  • Төлем шарттарыT/T, L/C
  • Өндіріс мерзіміҮлгілер үшін 20 жұмыс күні, жаппай үшін 25 күн
  • ҮлгілерҮлгі бағасы 2–100 АҚШ доллары; тапсырыс беруші төлеген экспресс жүк үлгісі

Толық сипаттама парағы. Әрбір жолды оқу үшін мобильді құрылғыда кестені бір жаққа жылжытыңыз.

Элемент Техникалық сипаттама
Үлгі нөмірі М3, М4, М5, М8, М12, т.б.
Материал Жез, C45 болат, баспайтын болат, мыс, POM, алюминий, қорытпа және т.б.
Стандартты ISO, DIN, ANSI, JIS, BS және стандартты емес
Дәлдік DIN6, DIN7, DIN8, DIN9
Тістерді емдеу Қатайтылған, ұнтақталған немесе ұнтақталған
Толеранттылық 0,001 мм – 0,01 мм – 0,1 мм, ерекшелігіне және көрсетілген дәлдік дәрежесіне байланысты
Беттік өңдеу Мырышпен қапталған, никельмен қапталған, пассивация, тотығу, анодтау, Геомет, Дакромет, қара оксид, фосфаттау, ұнтақ бояу, электрофорез
Аяқтау Күйдіру, құм себу, термиялық өңдеу, күйдіру, шынықтыру, жылтырату
Заттарды орау Пластикалық пакет және картон немесе ағаш қаптама
Төлем шарттары T/T, L/C
Өндіріс мерзімі Үлгі үшін 20 жұмыс күні, жаппай үшін 25 күн
Үлгілер Үлгі баға диапазоны 2–100 АҚШ доллары. Тапсырыс беруші төлеген экспресс жүк үлгісі.
Қолданба Автоматты басқару машиналары, жартылай өткізгіш өнеркәсібі, жалпы өнеркәсіптік машиналар, медициналық жабдықтар, күн энергиясы жабдықтары, станоктар, тұрақ жүйелері, жоғары жылдамдықты теміржол және авиациялық көлік құралдары және ұқсас

Төзімділік пен дәлдік туралы:осы кестедегі сандар бір ғана кепілдік берілген мән емес, бүкіл өнім тобының ауқымы болып табылады. Төзімділік өлшенетін мүмкіндікке, модульге және сіз көрсеткен дәлдік дәрежесіне байланысты — DIN6 жерге тісті беріліс DIN9 фрезерлік тетігінен әлдеқайда қатаң шектеулерге ие. Құрастыруыңыздың кері соққысы мен контакт үлгісіне қойылатын талаптарды айтыңыз, біз сізге қандай дәреже мен өңдеу қажет екенін растаймыз.

Өндіріс

Біз спиральды конусты беріліс сапасын қалай өндіреміз және бақылаймыз

Спиральды конустық берілістер жақсы шығарылатын ең қиын тісті беріліс түрлерінің бірі болып табылады, өйткені тіс қаптамасы қисық бет болып табылады, оны жай кесу емес, жасау керек. Біз әрбір тапсырыс бойынша орындайтын процесс әдейі дәйекті: әрбір қадам келесі басталғанға дейін аяқталады және тексеріледі, сондықтан мәселе соңғы құрастыруда емес, оны жасаған кезеңде ұсталады.

Бос дайындық

Материал сызбаға таңдалады және дайындама бұрылып, монтаж беттерін және әрбір кейінгі операцияға сілтеме жасау үшін беткейленеді.

Тісті кесу

Тіс бүйірлері қажетті спираль бұрышы мен түйісу үлгісін жасайтын кескіш басының радиусын пайдаланып, спиральды конусты тісті кескіш станокта жасалады.

Термиялық өңдеу

Корпусты қатайту тозуға төзімділік үшін тіс бетінің қаттылығын арттырады, ал өзегі диск жететін соққы жүктемелерін сіңіру үшін жеткілікті берік болып қалады.

Тісті тегістеу

Жоғары дәлдік дәрежесі көрсетілген жағдайда, бұрмалануды түзету және контакт аймағы мен бетінің әрлеуін жақсарту үшін термиялық өңдеуден кейін қаптал тегістеледі.

Байланыс үлгісін тексеру

Жұп таңбалау қоспасы бар сынақ қондырғысында іске қосылады, сондықтан жұпты шығарар алдында контакт үлгісінің орнын, пішінін және өлшемін сызбаға қарсы тексеруге болады.

Тексеру және орау

Жиынтық үшін маңызды мүмкіндіктерді соңғы өлшемді тексеру, содан кейін экспортқа арналған қорғаныш орау - полиэтилен пакеті мен картон немесе үлкен жиынтықтарға арналған ағаш қорап.

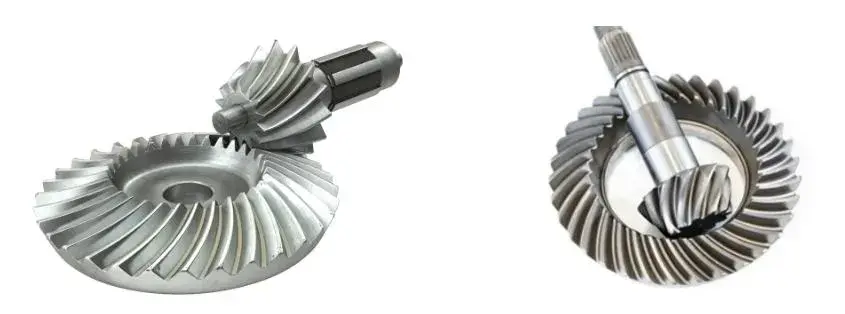

Spiral bevel gear with curved tooth flanks produced by Raydafon
Жасалған қисық тісті бүйірлері бар спиральді конустық беріліс.

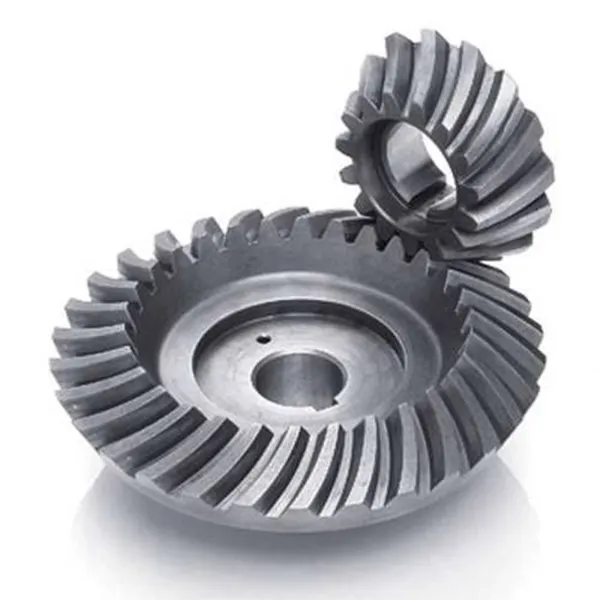

Spiral bevel gear pair showing matched contact pattern and mounting faces
Сәйкес келетін беріліс жұбы — контакт үлгісі және бекіту беттері.

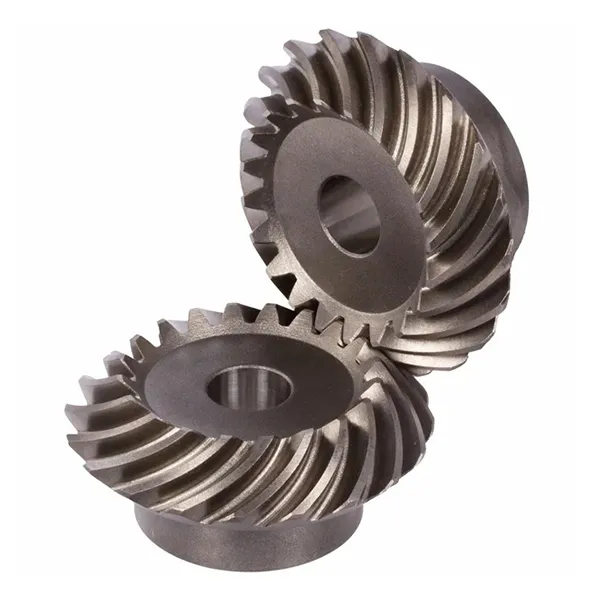

Spiral bevel gear tooth flank detail after grinding
Тегістеуден кейінгі тістің қапталының детальдары.

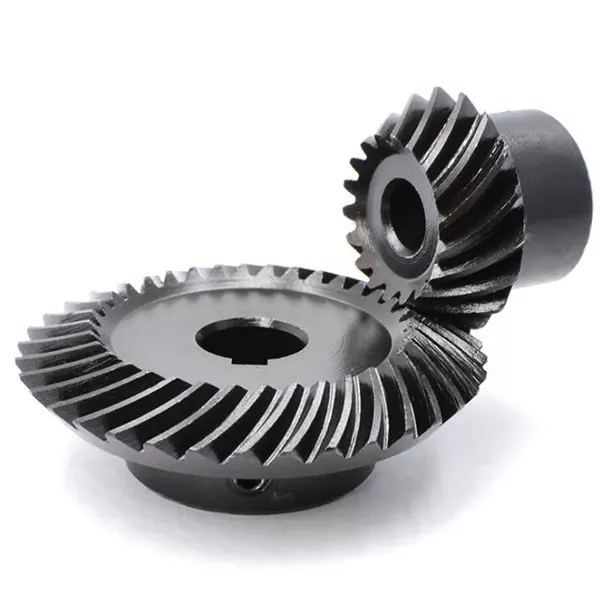

Spiral bevel gear inspection and measurement before packing
Қаптама алдында соңғы өлшемді тексеру.

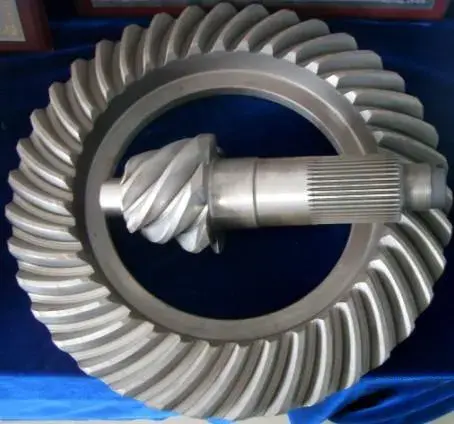

Spiral bevel gear set prepared for export packing
Экспорттық қаптамаға дайындалған беріліс жинағы.

Негізгі артықшылықтар

Өнім ерекшеліктері

Тегіс жүгіру және төмен шу

Тіс сызығы иілген болғандықтан, кем дегенде екі тіс кез келген сәтте торда болады және жүк бір тістен екінші тіске беріледі, өйткені түйіспе қапталдан өтеді. Тікелей конустық берілістегідей толық ені бойынша әсер етудің бір сәті жоқ, сондықтан діріл мен шу айтарлықтай төмендейді - бұл бұл тістің станок шпиндельдерінен бастап жолаушылар көлігі осіне дейін шу басқарылатын стандартты таңдауды құрайды.

Жоғары жүк көтергіштігі және тіпті тозуы

Спираль бұрышы қабаттасу коэффициентін жоғарылатады, бұл жүктемені көбірек тістер бөліседі және әр қапталдағы контакт қысымы төмен болады. Төменгі қысым және ұзағырақ түйіспе сызығының спредтері тістің беткі қабаты бойымен біркелкі тозуды, оны қадам сызығының жанында шоғырландырудың орнына. Тәжірибелік нәтиже - өлшеміне қарай неғұрлым ауыр моментті тасымалдайтын және үздіксіз жұмыс кезінде оның дәлдігін ұзағырақ сақтайтын беріліс.

Бір кезеңдегі кең арақатынас диапазоны

Спиральды конустық жұптың тістерін бес тіспен кесуге болады, бұл үлкен қысқарту коэффициентіне екі емес, бір тік бұрыш сатысында қол жеткізуге мүмкіндік береді. Машина құрастырушы үшін бұл аз бөлшектерді, қысқа корпусты және аз жинақталған кері соққыны білдіреді, сондықтан бұл тіс пішіні ықшам тік бұрышты редукторларда жиі пайда болады.

Байланыс үлгісін түзетуге болады

Бүйірлік қисықтық кескіш басының радиусы арқылы орнатылатындықтан, жанасу үлгісін кесу сатысында ауыстыруға және түзетуге болады, ал термиялық өңдеуден кейін тегістеу арқылы одан әрі жақсартуға болады. Тістердің шын мәнінде қай жерге тиетінін бақылау - бұл жылдар бойы тыныш жұмыс істейтін беріліс жинағын айлар ішінде ыңылдап, шұңқырдан ажырататын нәрсе - бұл тек сызбаға емес, машина мен операторға байланысты мүмкіндік.

Тапсырмаға сәйкес материалдар мен беттік өңдеулер

Дәл осындай тіс геометриясы жоғары айналу моменті бар жетектер үшін легирленген болаттан, коррозияға төзімділік маңызды жерлерде C45 немесе тот баспайтын болаттан және жеңілірек немесе магнитті емес қолданбалар үшін жезден, мыстан, алюминийден немесе POMдан жасалуы мүмкін. Содан кейін қоршаған ортаға сәйкес келетін бетті өңдеу таңдалады — мырыш немесе никельмен қаптау, қара оксид, коррозиядан қорғау үшін Geomet немесе Dacromet, алюминий үшін анодтау және сыртқы түрі мен қосымша беріктігі үшін ұнтақ жабыны немесе электрофорез.

Қолданбалар

Спиральды конусты тісті берілістер қайда қолданылады

Кез келген жерде диск 90 градусқа айналуы керек, бұл кезде нағыз моментпен және тыныштықта:

  • Станоктар— беріліс дәлдігі дайын бөлшектердің сапасын белгілейтін шпиндель жетектері, индекстеу бастиектері және беру механизмдері
  • Автокөлік және көлік— дифференциалды және соңғы жетекті беріліс, мұнда шуы төмен, жоғары жүктемелі тік бұрышты жұп қажет
  • Автоматты басқару машиналары— жұдырықшалы индекстер, айналмалы үстелдер және таңдау және орналастыру механизмдері
  • Жартылай өткізгіш және медициналық жабдықтар— жай ғана күшті емес, тегіс, тыныш және қайталанатын дискілер
  • Күн энергиясының жабдықтары— тісті беріліс жинағы жыл бойы сыртқы жағдайда жұмыс істейтін трекердің бұрылмалы жетектері
  • Автотұрақ жүйелері және логистикалық жабдықтар— тік бұрышты ықшам азайтуды қажет ететін көтеру және тасымалдау механизмдері
  • Жоғары жылдамдықты теміржол және авиация жерүсті жабдықтары— сенімділік пен төмен діріл көрсетілген қосалқы жетектер
  • Жалпы өнеркәсіптік машиналар— сорғылар, араластырғыштар, конвейерлер және кез келген ықшам тік бұрышты редукторлар

Қолданбаңыз тізімде жоқ болса, тапсырманы сипаттаңыз — кіріс жылдамдығы, айналу моменті, қатынас және орнату тәртібі. Спиральды конустық жұп әдетте осьтік итеру әсерінен оның білігімен және мойынтіректерінің орналасуымен бірге жобаланады, сондықтан орналасуды неғұрлым ертерек көрсек, нәтиже соғұрлым жақсы болады.

Баптау

Сурет салуға арналған арнайы спиральды конустық тісті беріліс

Стандартты модуль ауқымынан тыс, беріліс сіздің корпусыңызға сәйкес келетінін анықтайтын параметрлердің барлығы талапқа сай шығарылуы мүмкін. Әдеттегі теңшеу мыналарды қамтиды:

  • Модуль және тістердің саны
  • Спираль бұрышы және спираль қолы
  • Қатынас және сәйкес жұп
  • Саңылау, кілттік жол және сплайн
  • Хаб және монтаж бетінің геометриясы
  • Материалды таңдау
  • Дәлдік дәрежесі DIN6–DIN9
  • Беттік өңдеу
  • Ұнтақталған немесе ұнтақталған тіс қаптамасы
  • Таңбалау және жұптастырылған жиынтық идентификациясы

Өлшемді сызбаны, беріліс үлгісін немесе қажетті қатынасты, моментті және конвертті жіберіңіз, біз ең жақын стандартты геометрияны растаймыз немесе жаңасын келтіреміз. Спиральды конустық жұптар сәйкес жинақтар ретінде жеткізіледі, сондықтан жұптың бір берілісін ауыстырып жатсаңыз, бізге айтыңыз — сәйкес жұптың тек жартысын ауыстыру әдетте екі бөліктің өлшемдері дұрыс болса да шу мен жылдам тозуға әкеледі.

Сатып алушы туралы жиі қойылатын сұрақтар

Сатып алушы туралы жиі қойылатын сұрақтар

  • Спиральды конустық беріліс пен түзу конустық берілістің айырмашылығы неде?Тіс сызығы: түзу қиғаш тістер радиалды түрде өтеді және олардың толық енімен бірден түйіседі, ал спиральды конустық тістер қисық, сондықтан контакт тістің бір шетінен екіншісіне біртіндеп өтеді. Қисық пішін жоғары қабаттасуды береді, сондықтан жүкті көбірек тістер бөліседі, жүгіру тегіс және тыныш, тозу біркелкі және тістерді 5 тіске дейін кесуге болады.
  • Менің сызбама немесе үлгіден спиральды конустық беріліс жасай аласыз ба?Иә. Өлшемді сызбаны немесе модуль, тіс саны, спираль бұрышы, қатынасы, саңылау және материалы бар үлгіні жіберіңіз. Біз геометрияның бар құралға сәйкес келетінін немесе жаңа кескішті орнатуды қажет ететінін растаймыз, сәйкесінше баға белгілейміз және үлгіні шамамен 20 жұмыс күні ішінде жеткізе аламыз.
  • Қандай материалдар мен беттік өңдеулер бар?Жоғары айналу моменті бар жетектерге арналған легирленген болат және C45, коррозияға төзімділік қажет жерлерде тот баспайтын болат және жеңілірек немесе магнитті емес қолданбалар үшін жез, мыс, алюминий немесе POM. Беттік өңдеуге мырыш пен никельмен қаптау, пассивация, тотығу, анодтау, Геомет, Дакромет, қара оксид, фосфаттау, ұнтақпен бояу және электрофорез жатады. Бізге қоршаған ортаны айтыңыз, біз біреуін ұсынамыз.
  • Сәйкес жұпқа немесе жалғыз беріліске тапсырыс беруім керек пе?Сәйкес жұпқа тапсырыс беріңіз. Спиральді конустық берілістер жиынтық ретінде өңделеді және олардың контакт үлгісі тексеріледі, сондықтан бар жұптың тек бір берілісін ауыстыру әдетте екі бөлікті дұрыс өлшегенде де шу мен жылдам тозуды тудырады. Тек бір беріліс зақымдалған болса, ауыстыруды аман қалған бөлікке сәйкестендіру үшін бізге екеуін де жіберіңіз.
  • Неліктен спиральды конустық беріліс үшін арнайы подшипниктер қажет?Тіс сызығында бұрандалы бұрыш болғандықтан, беріліс тангенциалды және радиалды жүктемелерге қосымша білік бойымен осьтік тарту күшін тудырады. Мойынтіректерді бұл итеруді жүзеге асыру үшін таңдау керек - әдетте конустық ролик немесе бұрыштық контактілер - сондықтан спиральды конустық жұп білік пен мойынтірек орналасуымен бірге жақсы көрсетілген.
  • Сіздің төзімділігіңіз, жеткізу мерзімі және төлем шарттары қандай?Толеранттылық 0,001 мм-ден 0,1 мм-ге дейінгі отбасы бойынша диапазондағы ерекшелік пен дәлдік дәрежесіне байланысты; бізге кері реакция және байланыс үлгісіне қойылатын талаптарды айтыңыз, біз оған қандай баға жететінін растаймыз. Үлгілер шамамен 20 жұмыс күнін алады, ал жаппай өндіріс 25 күнді алады, үлгі бағасы тапсырыс беруші төлейтін экспресс жүкпен 2–100 АҚШ долларын құрайды, ал төлем шарттары T/T немесе L/C.
