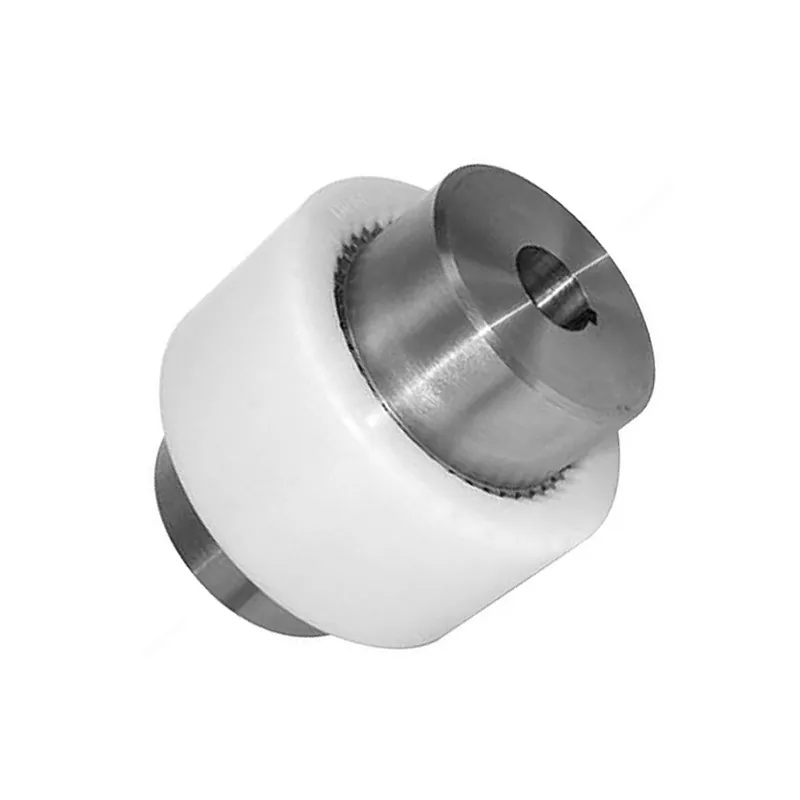

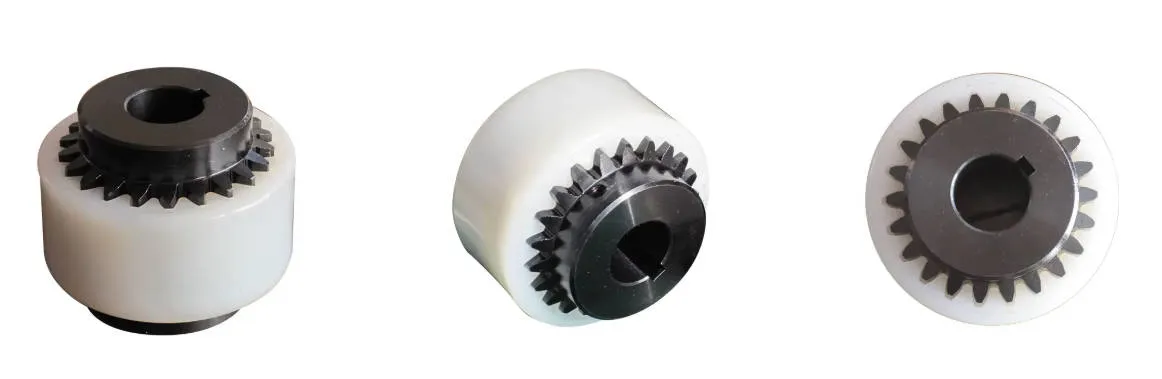

NL типті нейлон редукторының икемді муфтасын ауыстыру

Егер сіз күні бойы сұйықтықты жылжытатын сорғылар, кеңістікті желдетіп тұратын желдеткіштер немесе үздіксіз жұмыс істейтін тоқыма жабдықтары сияқты машиналармен жұмыс жасасаңыз, сізге кішігірім сәйкессіздіктерді өңдеуге жеткілікті икемді, бірақ моменттің тұрақты қозғалысын қамтамасыз ету үшін жеткілікті берік муфта қажет. Raydafon компаниясының NL типті нейлон редукторының икемді муфтасын ауыстыруы дәл осы үшін жасалған. Ол 4 мм-ге дейін осьтік тураланбауды және 2 градус бұрыштық туралауды реттейді, сондықтан біліктері дұрыс орналаспаған кезде де, ол сіздің берілістің кедергісіз жұмысын қамтамасыз етеді.

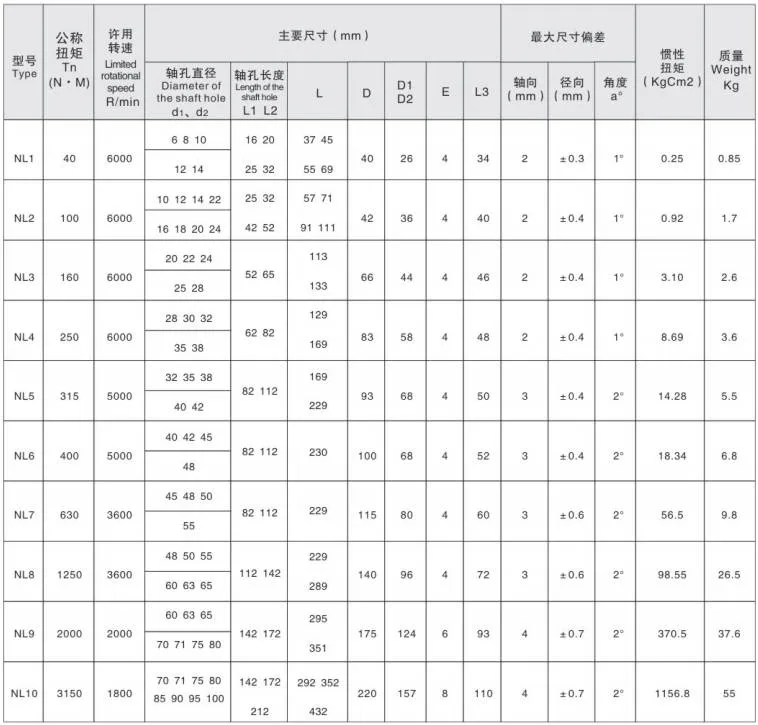

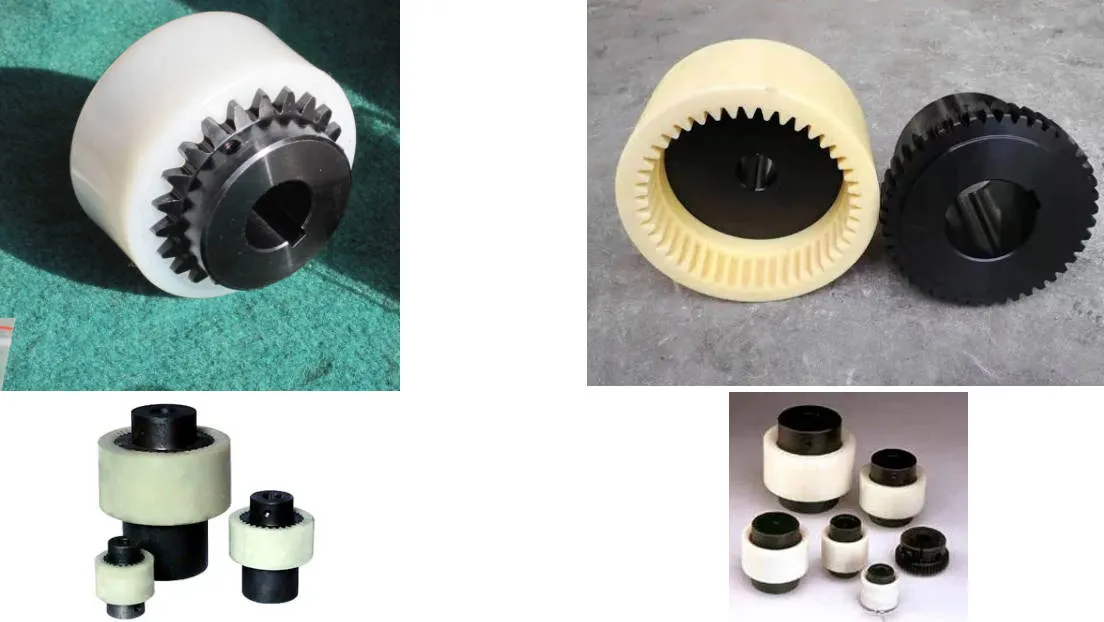

Бізде NL1-ден NL10-ға дейінгі үлгілер бар, сондықтан жеңілден орташаға дейінгі кез келген дерлік жұмысқа жарамды. Айналым моменті 40 Н·м-ден 3150 Н·м-ге дейін ауытқиды, ал тесік диаметрлері 6 мм-ден 100 мм-ге дейін жетеді — тым үлкен немесе тым кішкентай өлшемді іздеудің қажеті жоқ. Бұл нейлон тісті икемді муфтаның ерекшелігі - оның құрылымы: болат түйіндерімен жұптастырылған жоғары берік нейлон жең. Бұл комбо оның тыныш жұмыс істейтінін білдіреді және техникалық қызмет көрсету үшін оған әрең қол тигізу керек — сізді баяулататын тұрақты тексерулер немесе түзетулер жоқ. Бұл өнеркәсіптік машиналарға арналған икемді тісті муфталар үшін қолайлы және егер сіз арнайы сорғылармен жұмыс істеп жатсаңыз, бұл айналадағы сорғыларға арналған ең сенімді нейлон жеңді тісті муфталардың бірі. Сонымен қатар, оның ықшам дизайны тығыз қондырғыларға сай келеді және жұмыс кеңістігі салқын немесе жылы болса да -20°C пен +70°C аралығында бірқалыпты жұмыс істейді.

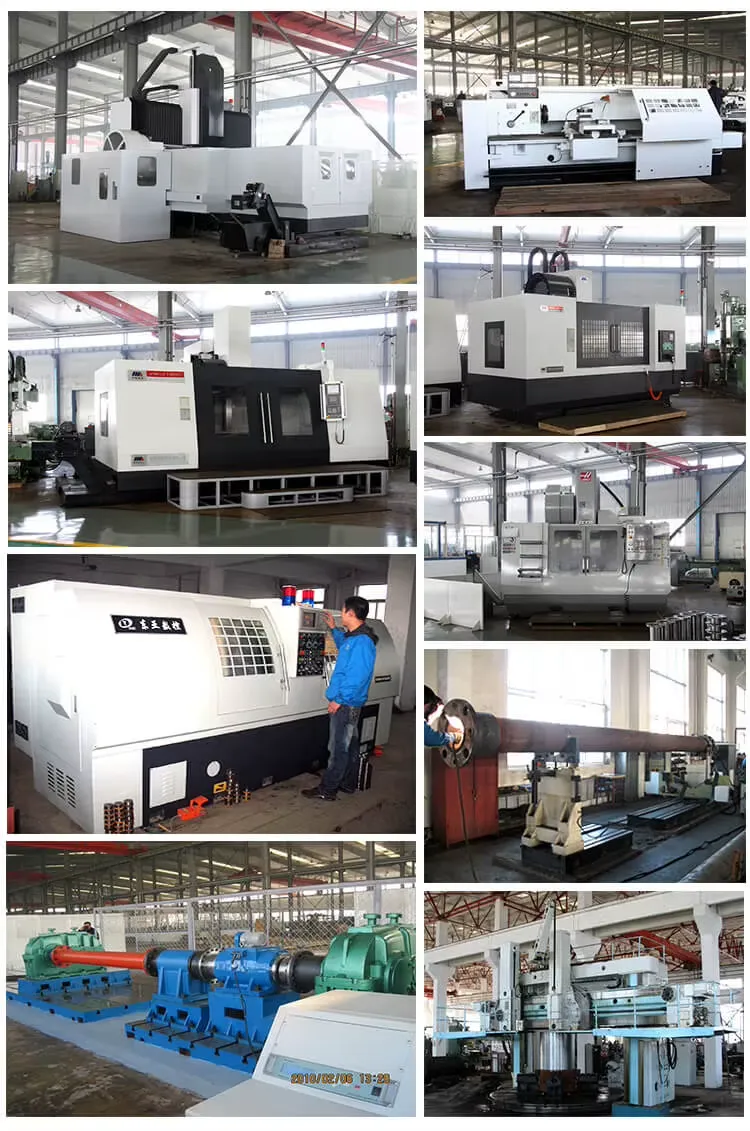

Raydafon-да біз бұл муфталарды Қытайда жасаймыз және біз ISO 9001 стандарттарын қатаң ұстанамыз — оның беріктігіне және пайдалануға дайын екендігіне көз жеткізу үшін әрбір бөлік тексеріледі. Нейлон жең тек күшті емес, ол электр өткізбейтін және коррозияға төзімді. Бұл басқа муфталар тот басуы немесе қысқаруы мүмкін дымқыл кеңістіктерге немесе химиялық заттары бар аймақтарға арналған ойынды өзгертеді - бұл ұзағырақ жұмыс істейді. Оның қарапайым құрылымы құрастыру мен бөлшектеуді жеңілдетеді: күрделі құралдар жоқ, оны ауыстыру немесе техникалық қызмет көрсету қажет болғанда жылдам жұмыс жасау жеткілікті. Сондықтан бұл реттелетін нейлон тісті муфталар үшін ең жақсы таңдау - біз оны сіздің арнайы қондырғыңызға сәйкес келтіруге болады - және бұл тоқу немесе иіру машиналарының тұрақты қозғалысына төтеп беретін тоқыма жабдықтарына арналған ең берік икемді тісті муфталардың бірі.

Біз өлшемдердің және білік конфигурацияларының барлық түрлерін ұсынамыз, сондықтан сіз бір өлшемге сәйкес келмейтін опция емес, сіздің техникаңызға бейімделген муфтаны аласыз. Біз бағаны бәсекеге қабілетті ұстаймыз, сондықтан сапаға артық ақша жұмсаудың қажеті жоқ. Дүние жүзіндегі кәсіпорындар үшін бұл тоқтау уақытын азайтуды (өйткені орнату және жөндеу оңай) және жабдықтың тиімділігін арттыруды білдіреді — дәл осы операцияларды үздіксіз жүргізу үшін қажет.

Өнімнің сипаттамасы

Жұмыс принципі

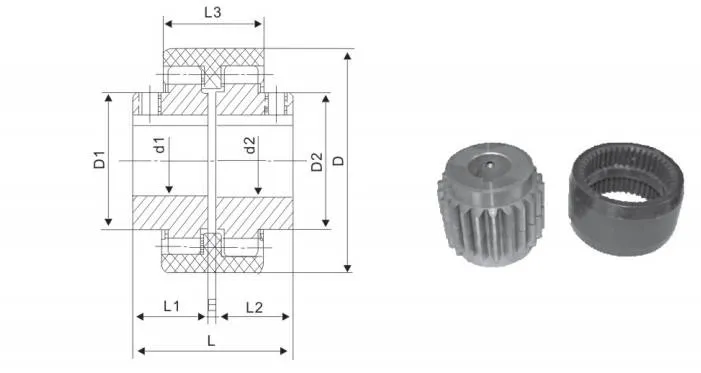

NL типті нейлон редукторының икемді муфтасының негізгі жұмыс логикасы крутящий беріліске қол жеткізу үшін торлы тісті беріліс тістеріне сүйенеді, ал ішіндегі нейлон жең негізгі икемді компонент ретінде білік жүйесінің сәйкессіздігін тиімді өтеп қана қоймайды, сонымен қатар соққыларды сіңіруде маңызды рөл атқарады. Бұл құрылымдық дизайнда сыртқы тістері бар екі хаб кірістірілген нейлон ішкі беріліс жеңі арқылы қосылады. Бұл комбинация механикалық жүйелерде қуатты тиімді тасымалдауды қамтамасыз етіп қана қоймайды, сонымен қатар жұмыс кезінде пайда болатын діріл мен әсерлерді айтарлықтай азайтады. Бұл дизайн артықшылығы әсіресе шағын және орта өлшемді жабдыққа бейімделуі қажет NL типті нейлон тісті икемді муфталарды қолдану жағдайларында айқын көрінеді.

Қозғалтқыш білік айналу моментін хабтардың біріне бергенде, күпшектегі сыртқы тістер нейлон ішкі тісті беріліс жеңінің ішкі тістерімен дәл түйіседі, содан кейін нейлон ішкі беріліс жеңі қуатты жетектегі білікке қосылған басқа хабқа біркелкі жібереді. Білік жүйесінде бұрыштық, параллель немесе осьтік тураланбаған жұмыс жағдайында да, бұл торлы беріліс механизмі жабдықтың тұрақты жұмысын қамтамасыз ете алады. Сондықтан, автоматтандырылған өндірістік желілердің беріліс жүйелері, сорғы жабдығының қуат қосылымы және конвейерлердің жетекші құрылғылары сияқты сенімді иілгіш редукторды біріктіру шешімдерін қажет ететін салаларда NL типті нейлон тісті иілгіш муфта таңдаулы өнім болып табылады.

NL типті нейлон редукторының икемді муфтасында қолданылатын нейлон материалының өзі тамаша серпімділік пен демпферлік қасиеттерге ие, ол оған қосылған механикалық жабдықтың тозуын азайтып қана қоймайды, сонымен қатар бүкіл беріліс жүйесінің қызмет ету мерзімін ұзартады. Кәсіби редуктор муфталарын өндіруші ретінде Raydafon NL типті муфталарды шығарған кезде озық материалдарды таңдайды және өндіріс процесін оңтайландырады, бұл өнімдерге әртүрлі салалардағы күрделі жұмыс жағдайында тамаша өнімділікті сақтауға мүмкіндік береді. Мысалы, айнымалы жүктемелерге қатысты сценарийлерде Raydafon шығарған NL типті нейлон тісті икемді муфта білік жүйесінің дұрыс тураланбауынан туындаған беріліс қорабының ақауларын болдырмау және жабдықтың тоқтап қалу уақытын азайту үшін оның тамаша сәйкессіздікті өтеу мүмкіндігіне сүйенуі мүмкін.

NL типті нейлон редукторының икемді муфтасының тұрақты жұмыс тиімділігін қамтамасыз ету үшін күнделікті техникалық қызмет көрсету маңызды, оның ішінде тісті тіс бөліктерін үнемі майлау негізгі буын болып табылады. Ақылға қонымды майлау тісті доңғалақ тістерін торлау кезінде үйкеліс жоғалуын азайтады, муфтаның жұмыс тұрақтылығын одан әрі жақсартады және істен шығу ықтималдығын азайтады. Тұтастай алғанда, NL типті нейлон тісті икемді муфтаның жұмыс принципі қатты концентратор мен икемді нейлон жеңінің синергетикалық әсері арқылы беріліс жүйесінің икемділігі мен тұрақтылығын ескере отырып, күшті крутящий беріліске қол жеткізу болып табылады. Тәжірибелі редукторды жеткізуші ретінде Raydafon әр түрлі салалардағы тұтынушыларды NL типті нейлон тісті доңғалақ икемді муфта өнімдерімен қамтамасыз ету үшін қатаң стандарттарға сәйкес өнімнің дәлдігі мен сенімділігін бақылайды.

Өнім ерекшеліктері

NL типті нейлон редукторының икемді муфтасы күрделі механикалық сценарийлерде өнімділігі жоғары қолданбалар үшін арнайы әзірленген. Ол біліктердің бұрмалануын икемді түрде реттей отырып, тұрақты қуат берілуін қамтамасыз етеді, бұл оны нейлон жеңді тісті муфталар санатындағы бәсекеге қабілетті нұсқаға айналдырады. Бұл муфтаның дизайнының басты ерекшелігі оның жоғары берік нейлон жеңінде жатыр, ол муфтаға тамаша серпімді деформация мүмкіндігін беріп қана қоймайды, сонымен қатар жалпы құрылымның беріктігін айтарлықтай арттырады. Бұл оны ұзақ уақыт бойы жұмыс істейтін өнеркәсіптік жабдықта өте маңызды икемді нейлон жеңінің тісті ілінісу компоненті ретінде қолайлы етеді.

Крутящий моментті өткізу қабілеті бойынша NL типті нейлон редукторының икемді муфтасы жоғары крутящий жүктеме талаптарын оңай орындай отырып, тамаша өнімділікті қамтамасыз етеді. Ауыр жүкті станоктарда, тау-кен машиналарында немесе үлкен көлемді конвейерлік жабдықта болсын (олардың барлығы қуатты тасымалдауда жоғары сенімділікті талап етеді) ол тұрақты жұмыс істейді және көптеген жоғары айналу моменті жұмыс жағдайлары үшін өзін таңдаулы жоғары айналу моменті нейлон тісті ілінісу үлгісі ретінде көрсетеді. Механикалық жұмыс кезінде біліктердің сәйкес келмеуінің жалпы мәселесін шешкенде, бұл икемді нейлон тісті муфта да тамаша бейімделгіштігін көрсетеді. Ол бұрыштық сәйкессіздікті, параллельді туралауды және осьтік туралауды тиімді сіңіріп, өтей алады, осылайша қосылған біліктерге түсетін қосымша кернеуді айтарлықтай азайтады және бүкіл беріліс жүйесінің қызмет ету мерзімін ұзартуға көмектеседі. Бұл мүмкіндік әсіресе ұзақ мерзімді үздіксіз жұмыс істеуді қажет ететін өндірістік жабдық үшін өте маңызды.

Сонымен қатар, NL типті нейлон тісті икемді муфтаның нейлон материалы керемет соққыны сіңіру және буферлеу қасиеттеріне ие. Жабдықты пайдалану кезінде ол діріл мен соққылардың әсерін тиімді түрде азайта алады, беріліс жүйесінің біркелкі жұмысын қамтамасыз етеді. Тиісінше, жиі дірілмен динамикалық жұмыс жағдайында ол көптеген кәсіпорындар үшін амортизациялық нейлон редукторларының таңдаулы шешімі болды. Коррозияға төзімділік тұрғысынан нейлон жеңінің тамаша химиялық коррозияға төзімділігіне қоса, бұл муфтаның металл құрамдастары ылғалды, шаңды немесе аздап коррозияға ұшыраған орталарда тұрақты жұмыс істеуге мүмкіндік беретін арнайы өңдеуден өтеді. Дәстүрлі қатты муфталармен салыстырғанда, ол қатал жұмыс жағдайында күштірек бейімделуді көрсетеді, өнеркәсіптік сектордың берік нейлон тісті муфталарға қойылатын талаптарын толығымен қанағаттандырады.

Пайдалану және техникалық қызмет көрсету тұрғысынан NL типті нейлон редукторының икемді муфтасы техникалық қызмет көрсетусіз дизайнды қабылдайды. Ол майлауды жиі қосу немесе реттеу қажеттілігін болдырмайды, бұл күнделікті техникалық қызмет көрсетудің жүктемесін азайтып қана қоймайды, сонымен қатар дұрыс қызмет көрсетпеу салдарынан жабдықтың істен шығу қаупін азайтады. Бұл техникалық қызмет көрсетуді аз талап ететін икемді редукторлар үшін тиімді және аз тұтынуды көздейтін салаларды таңдау критерийлеріне тамаша сәйкес келетін операциялық шығындар мен тоқтап қалу уақытын тиімді басқарады. Сонымен қатар, оның жалпы құрылымы жеңіл және ықшам, қарапайым және жылдам орнатуды және бөлшектеуді жеңілдетеді. Тіпті шектеулі кеңістіктегі жабдық орналасуларында да бұл ықшам нейлон тісті муфтаны құрастыруды оңай аяқтауға болады, бұл жабдықты орнату және техникалық қызмет көрсету тиімділігін одан әрі арттырады.

Қорытындылай келе, NL типті нейлон редукторының икемді муфтасын беріліс жүйесіне біріктіру жабдыққа тұрақты және тиімді операциялық қолдауды қамтамасыз етеді. Атап айтқанда, жоғары дәлдіктегі беріліс қажет болатын дәлдіктегі өндіріс саласында бұл жоғары өнімді нейлон жеңді тісті муфта оңтайландырылған дизайнымен беріліс дәлдігіне, сенімділігіне және бейімделуіне арналған көптеген талаптарды толығымен қанағаттандырады, жабдықтың жалпы өнімділігін арттырудың маңызды құрамдас бөлігі ретінде қызмет етеді.

Өнімді қолдану

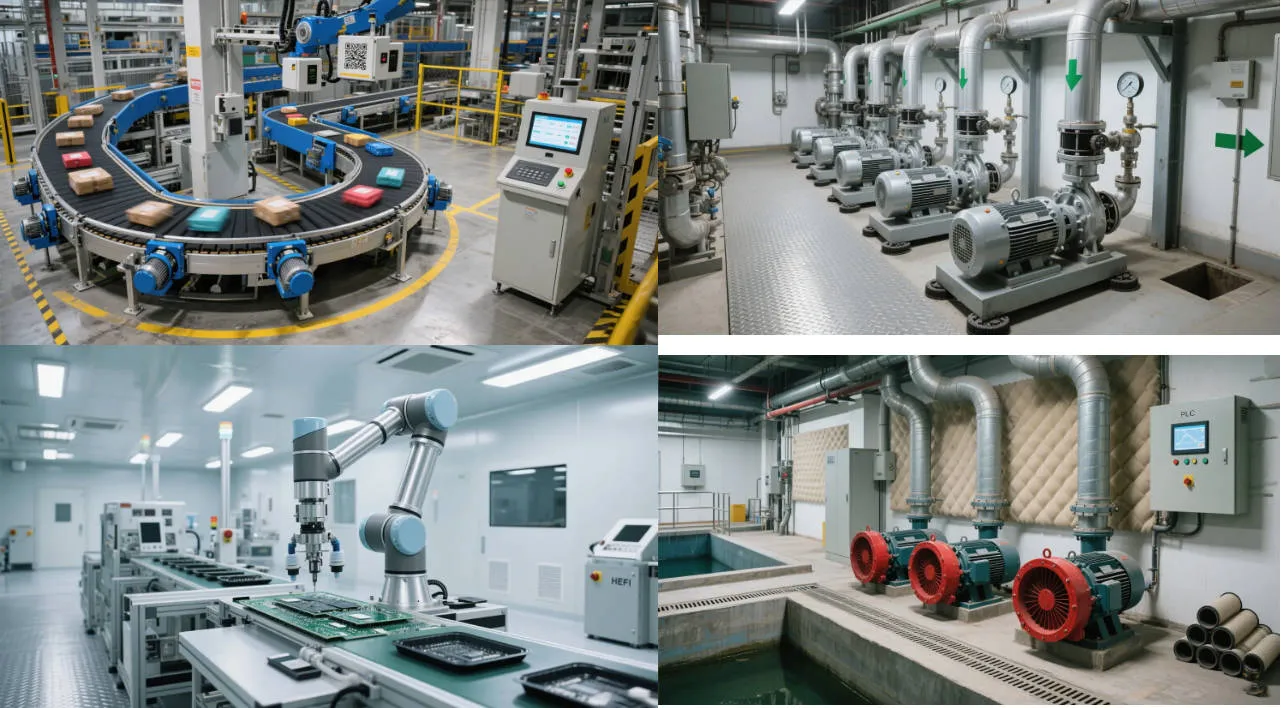

NL типті нейлон редукторының икемді муфтасы тұрақты қуат беруді қажет ететін механикалық қондырғылардың барлық түрлеріне арналған трансмиссия бөлігі ретінде жұмыс істейді. Оны ерекше ететін нейлон жең – ол дірілдерді сіңіру және біліктердің кішігірім тураланбауын түзету үшін дәл иіледі, сондықтан бөлшектер тым тез тозбайтын сенімді айналу моменті қозғалысын қажет ететін кез келген беріліс муфтасын қолдануға өте ыңғайлы.

Мысалы, өнеркәсіптік машиналарды алайық. Бұл муфта қозғалтқыштарды сорғыларға немесе компрессорларға қосу үшін тамаша. Бұл машиналар жұмыс істегенде, олар жиі жүйе арқылы кенеттен соққы жүктемелерін жібереді, бірақ NL типті нейлон берілістің икемді муфтасы бұл әсерді жеңілдетеді және бүкіл орнатудың ұзағырақ болуына көмектеседі. Ал конвейер желілерінде - зауыттарда материалдарды тоқтаусыз жылжытатындарды білесіз - бұл өнеркәсіптік нейлон жеңінің тісті муфтасы жүктеме өзгерген кезде де жұмыстың бірқалыпты жұмысын қамтамасыз етеді. Жиі бұзылатын ескі қатты муфталардан айырмашылығы, бұл тоқтау уақытын және заттарды жөндеуге жұмсайтын ақшаңызды азайтады.

Оны автомобиль және көлік әлемі де пайдаланады, әсіресе жетек біліктері мен рульдік бөлшектер үшін. Жеңіл автомобильдер мен жүк көліктері қозғалған кезде көптеген бұралу тербелістеріне ұшырауы керек, бірақ автомобиль жетектеріне арналған бұл икемді тісті муфта оларды сіңіреді. Бұл көліктің жұмысын жақсартып қана қоймайды, сонымен қатар қауіпсіз етеді — рульді лақтырып жіберетін немесе жетекті тоздыратын оғаш сілкіністер болмайды.

CNC машиналары немесе өнеркәсіптік роботтар сияқты дәлдіктегі беріліс муфталарын пайдалану туралы сөз болғанда, бұл муфта шынымен жарқырайды. Бұл машиналар жылдам айналады және өте дәл қозғалысты қажет етеді, бірақ біліктердің кішігірім тураланбауы (мысалы, бұрыштар немесе параллель жылжулар) нәрселерді бұзуы мүмкін. NL типті нейлон редукторының икемді муфтасы жоғары жылдамдықты сақтай отырып, сол мәселелерді шешеді. Сондықтан автоматтандырылған құрастыру желілерін құрастыратын көптеген компаниялар реттелетін орнатулар қажет болғанда дәл CNC жабдықтары үшін осы нейлон тісті муфтаны іздейді.

Сіз оны HVAC жүйелерінде және су тазарту қондырғыларында да таба аласыз. Ол жерлерде желдеткіштер мен үрлегіштер көп пайдаланылады, ал егер бұл бөліктер тым қатты дірілдеп кетсе, олар қатты шығып, бұзылады. HVAC желдеткіштеріне арналған дірілді басатын икемді редуктор муфтасы шуды төмендетеді және жабдық тұрақты жұмыс істейді — жылыту/салқындату немесе суды тазарту процестерінде күтпеген тоқтаулар болмайды.

Тұтастай алғанда, NL типті нейлон редукторының икемді муфтасы кез келген сала үшін бюджетке қолайлы таңдау болып табылады. Бұл қиын, орнату оңай және жұмысты аяқтайды. Егер сіз сенімді өнеркәсіптік редуктор ілінісу жеткізушісін іздесеңіз, Raydafon сізді дәл қажеттіліктеріңізге сәйкес келетін реттелетін опциялармен байланыстыра алады, осылайша сіз ең жақсы өнімділік пен ұзақ мерзімді бөлікті аласыз.

Тұтынушы пікірлері

⭐⭐⭐⭐⭐ Ван Лэй, инженер-механик, Guangzhou Machinery Co., Ltd.

Бізде Raydafon компаниясының NL типті нейлон редукторының икемді муфтасы біраз уақыттан бері құрастыру желілерінде болды және ол тұрақты орындаушы болды — біз қолданып көрген кейбір басқа муфталарға қарағанда сенімдірек. Нейлон беріліс дизайны бұл жерде ерекше: ол айналу моментін біркелкі жылжытады, серпілмейді және дірілді азайтатыны сонша, сіз машиналар жұмысының айырмашылығын айта аласыз.

Орнату да оңай болды. Біздің жабдықта көп орын жоқ, бірақ бұл муфта қораптан шыққанда өте жақсы сәйкес келеді - ештеңені өзгертудің қажеті жоқ. Ол тоқтаусыз жұмыс істеп жатыр және тозудың ешбір белгісі жоқ; бұл ұзақ мерзімділік біз оны жиі жөндеу немесе ауыстыру үшін өндірісті тоқтатпайтынымызды білдіреді. Тұтастай алғанда, бұл бізге қажет нәрсені жасайтын сенімді, үнемді таңдау.

⭐⭐⭐⭐⭐ Джон Смит, зауыт менеджері, Chicago Industrial Solutions, АҚШ

Біз Чикагодағы қондырғымызда ескі металл муфтаны Raydafon-ның NL Type Nylon Gear жабдығына ауыстырдық, өзгеріс түні-күні болды — сіз оны машиналарды іске қосқан кезде сезе аласыз. Бөлшектерді сықырлататын діріл? Жоқ. Ескі муфтадан шыққан қатты гуіл? Тыныштық болғаны сонша, еден тыныштандырады. Және қуат беру? Мүмкіндігінше тегіс, тіпті біз ауыр жүктерді алып жүрсек те.

Оның үстіне, ол металлға қарағанда бұрмалауды әлдеқайда жақсы өңдейді - бұдан былай әр нәрсені дұрыс ұстау үшін оны апта сайын өзгертпейді. Raydafon бізге де тез жетті; Жеткізу кестеге сай болды және сапасы жоғары болды - арзан бөлшектер немесе сапасыз жұмыс жоқ. Мен бұл туралы бірнеше басқа зауыт басшыларына айттым; бұл сіз туралы сөз бергіңіз келетін өнім түрі.

⭐⭐⭐⭐⭐ Анна Мюллер, техникалық қызмет көрсету жөніндегі супервайзер, Мюнхендік инженерия, Германия

Біз бірнеше ай бұрын Raydafon компаниясының NL типті муфтасын жоғары жылдамдықты техникамызға енгіздік және бұл біздің команда үшін ойын өзгертті. Нейлон беріліс материалы ақылды шақыру — ол металл сияқты тез тозбайды, сондықтан біз бөлшектерді жиі ауыстырмаймыз және ол әлдеқайда тыныш. Бұл кішкентай болып көрінуі мүмкін, бірақ тыныш дүкен команда үшін аз шаршауды және жабдықты тексерген кезде алаңдатуды азайтады.

Ол жоғары жылдамдықпен жүгіру кезінде болатын шамалы ауысымдарды өңдеуге жеткілікті икемді, бірақ қысым астында ұстауға жеткілікті күшті - майысу немесе сыну жоқ. Орнату да қарапайым болды; Біздің техниктер оны бір сағатта орнатты, ешқандай күрделі нұсқаулар жоқ. Оны орнатқаннан бері бізде машинаның тоқтаулары әлдеқайда аз болды және бәрі біркелкі жұмыс істейді. Raydafon олардың біз сене алатын жеткізуші екенін дәлелдеді — тосынсыйлар жоқ, тек жақсы өнімдер.

⭐⭐⭐⭐⭐ Карлос Мартинес, Мадрид өндірістік корпорациясының операциялық директоры, Испания

Raydafon компаниясының NL типті нейлон редукторының икемді муфтасы - дәл біз іздеген жоғары сапалы өнім. Біз оны дірілді азайтып, тиімділікті арттыруға үміттеніп, өндірістік желіге қостық — ол екі жағдайда да жеткізілді, ешқандай сұрақ қойылмады. Нейлон берілістері біркелкі жұмыс істеуі үшін оған қажетті икемділік береді, бірақ ол күшті жоғалтпайды, тіпті біз қатаң мерзімдерге жету үшін сызықты итермелеп жатқанда да.

Бұл да ықшам, бұл біздің орнатуымыз үшін үлкен плюс; бізде көп орын жоқ және бұл муфта басқа бөліктерді толтырмай-ақ сәйкес келеді. Біз оны бірнеше ай бойы қолданып келеміз және ешқандай мәселе болған жоқ — бұзылулар, оғаш шулар, тек тұрақты өнімділік. Өнімнің өзі мен Raydafon ұсынған тамаша қызметтің арасында біз қанағаттанамыз. Бұл сақтаушы.
