Дуплексті құрттар беріліс

Өнім сипаттамасы

Дуплексті немесе қосарлы қорғасын құрт берілісі әр түрлі модульдермен және диаметрі бағалануға арналған қондырғылармен құртты көрсетеді, әр тіс профиліндегі қорғасын бұрыштарын құру. Бұл құрттың ұзындығымен және тарылқының таралуымен тістің қалыңдығын біртіндеп арттыруға әкеледі, ал таратылған жіп алшақтықтарды таратады.

Құрт доңғалағында, әр түрлі модульдер әр қапталдандыратын бірегей модификация коэффициенттерін және әр қапталдағы диаметрлер диаметрлерін, ал алдыңғы және артқы профильдерді қалыптастырады. Дегенмен, тістің қалыңдығы мен олқылықтар дөңгелек шеңберіне сәйкес келеді.

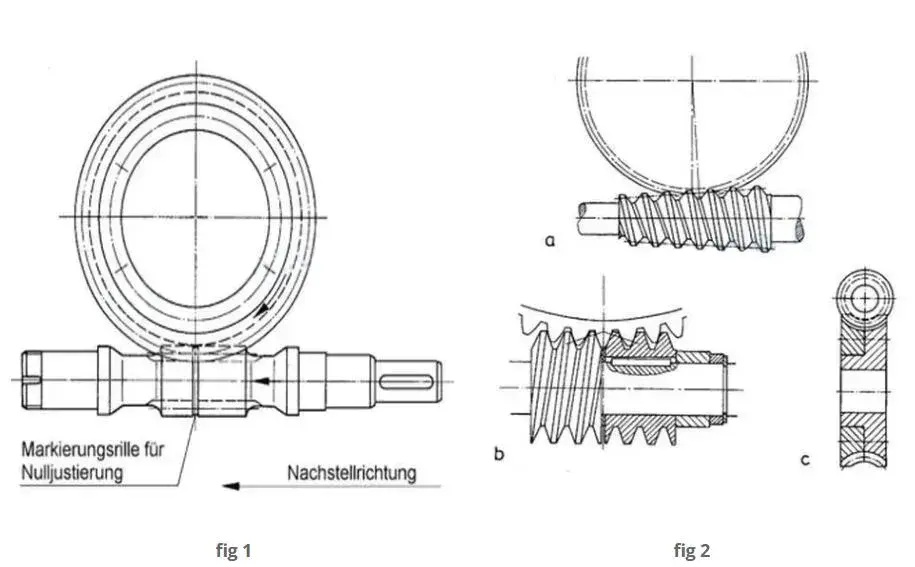

Backlash құртты өздігінен жылжыту арқылы түзетіледі, тістің қалыңдығын дөңгелекпен туралаңыз, қалаған артқы жағына жету үшін (1-суретті қараңыз). Бұл әдіс тіс контактілігіне немесе табанға әсер етпейтін, тозған берілістерді орнату және үздіксіз реттеу кезінде оңай, нақты күйзеліске мүмкіндік береді.

Балама артта қалып қою әдістері: құрт білігі мен доңғалаққа арналған эксцентрлік хабтың көмегімен орталық қашықтыққа өзгерту; осьтік құртты жылжыту (2А-сурет); құртты бір-біріне бұруға немесе бір-біріне қатысты екі бөлікке бөлу (OTT жүйесі, 2В суреті); немесе дөңгелекті екі реттелетін дискке бөліңіз (Cурет 2c).

Ассамблея туралы ескерту

Біздің Райдафон дуплексті құрттар редукторы сол және оң жақтарда әр түрлі тіс модулдері бар, сондықтан құрт берілімдері орнату кезінде дәл тураланған болуы керек. Есте сақтаудың бірнеше негізгі қадамдары:

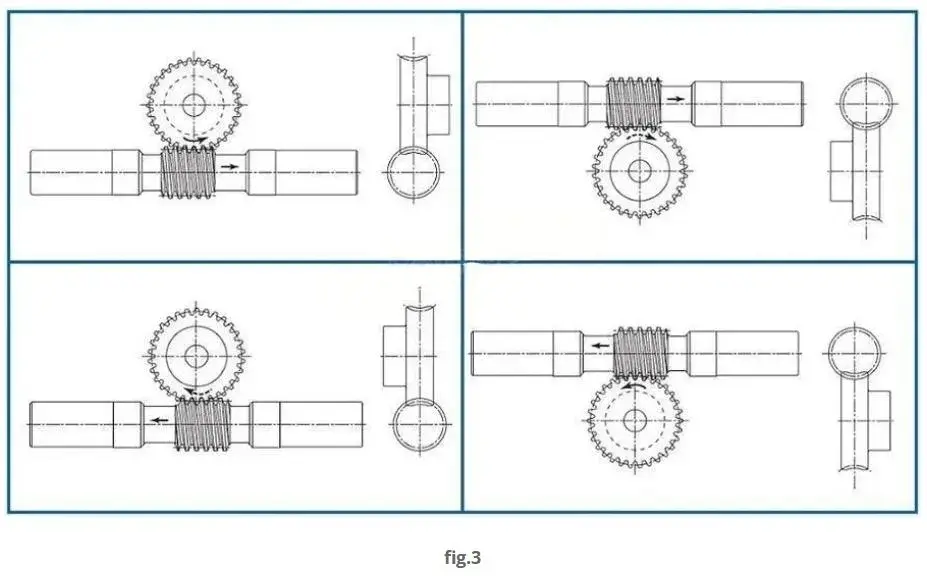

Орнатпас бұрын, құрастыру бағыты белгісін тексеріңіз. Әр қос құрт берілісі мен құрт берілісі бар, ол «Компас» қондырғысы болып табылады. Орнатқан кезде, алдыңғы жағынан, сіз құрт редукторы мен құрт берілісті нүктелерінің сол бағытта көрсеткісі болуыңыз керек (3-суретті қараңыз). Егер жебе бағыты өзгертілсе немесе тураланбаған болса, құрт редукторының ортаңғы қашықтық тым үлкен болады және ол сәйкес келмейді. Егер ол әрең орнатылса да, беріліс мезгілінде проблемалар туындайды, және тістердің соғуы немесе кептеліп қалмауы үшін, олар заттарды кешіктіреді!

Анықтамалық жағдайды тексеру

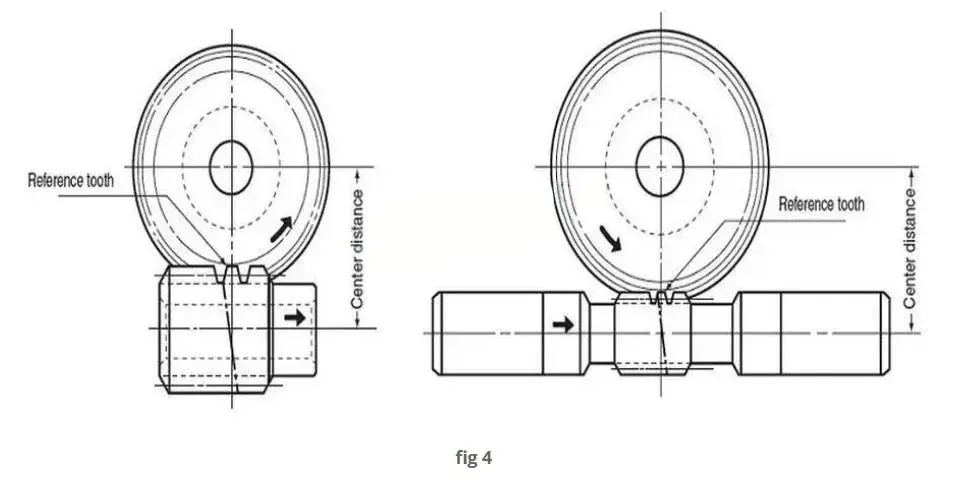

Дуплексті құрт дуплексінің шетіндегі V-ойық (60 °, 0,3 мм терең) анықтамалық тісті белгілейді. Редуктордың жиынтығы нөлге қол жеткізеді (± 0.045). Осы сілтемедің доңғалағының доңғалақ доңғалағымен белгіленген орталыққа «A» қашықтыққа тураланады (4-суретті қараңыз).

Өнімнің ерекшеліктері

Қытайдағы механикалық беріліс саласында ұзақжолақты өндіруші, ұзақ уақытқа созылған өндіруші көптеген машиналар өндірушілерінің сенімді жеткізушісі болып табылады, бұл тұтынушыларға өздерінің зауыттық шеберлерінің шеберліктерін қол жетімді бағамен қамтамасыз ету арқылы қол жетімді бағамен қамтамасыз ете отырып, көптеген машина өндірушілерінің сенімді жеткізушісі болды. Біздің өнімдеріміз күрделі жұмыс жағдайына арналған, ал үш негізгі артықшылығы жабдықтың жұмысын алаңдаушылықсыз етеді.

Қос модульді дизайн, тиімдірек беріліс: Райдафонның дуплексті дуплексінің дуплексі Жабдыққа «қос қозғалтқышты» орнату сияқты, сол және оң жақ тісті беттерде әр түрлі модульді қолданады. Жоғары метрді мыс қорытпасы құрт берілімдері дәлдігі алдын-ала жасалған болаттан жасалған құрттармен сәйкес келеді. Сегіз қолмен ұнтақталғаннан кейін, тістеу тығыз және тістеуге болмайды, ал беріліс тиімділігі қарапайым құрт берілістерінен 20% жоғары. Жезеджягіндегі тоқыма машиналар зауыты біздің дуплексті құрт берілімдерін ауыстырғаннан кейін, жабдықтың энергия шығыны көп болды деп хабарлады.

Екі сатылы беріліс, жоғары момент және төмен шу: екі сатылы бірегей құрылымдық құрылымдық дуплексті дуплексті дуплексті дуплексті дуплекстің моментін екі есе арттырады, ал жүгіріп келе жатқан шуды одан да төмен ұстайды. Бұл ауыр машина құралдарын дәл баптау немесе үлкен тасымалдау жабдықтарының үздіксіз жұмыс істеуі ме, оны оңай шешуге болады. Гуангдонгтағы тамақ өңдейтін зауыт жабдықтар жұмыс істеген кезде көп шу шығаратынын айтты, бірақ біздің өнімдерімізге өзгергеннен кейін, семинар көп жұмыс істейді.
