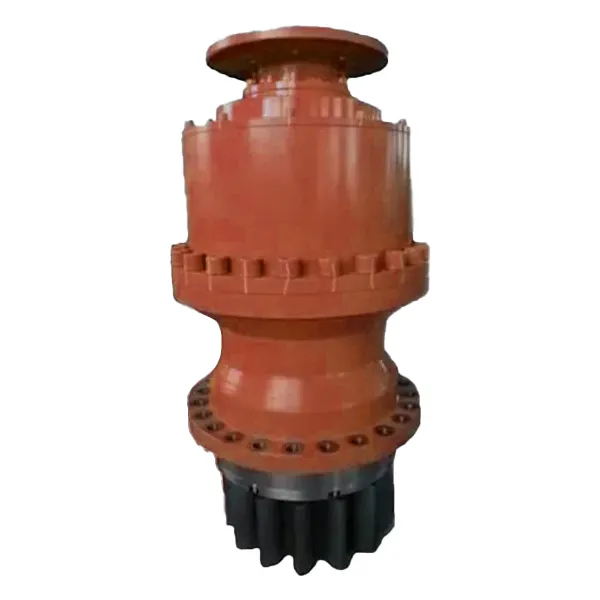

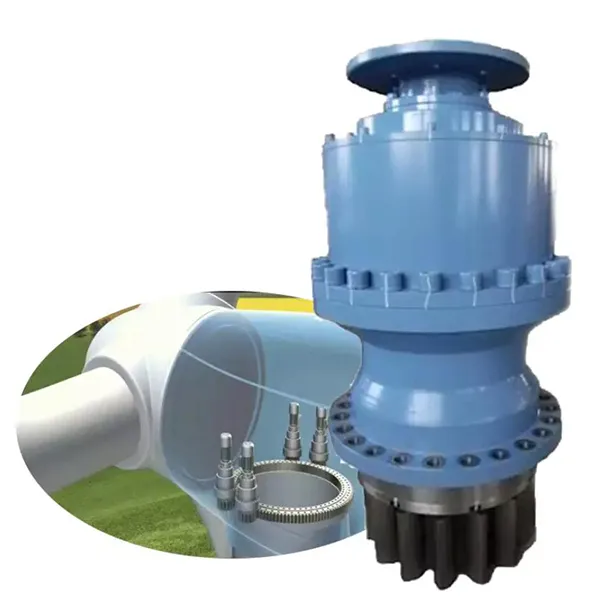

Жел турбинасына арналған планетарлық редуктокс

Өнімнің ерекшеліктері

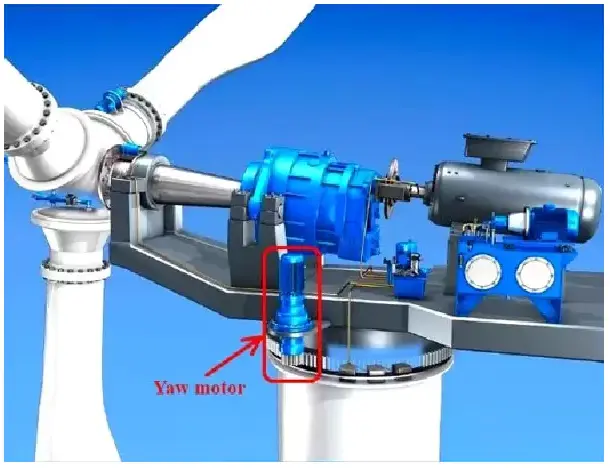

Жел турбиналарының негізгі берілу компоненті ретінде, Yaw жүйесінің планетарлық беріліс қорабының жоғары интеграцияланған және сенімді дизайны ретінде жел турбиналарының дәлдігі мен ұзақ мерзімді тұрақты жұмысын қамтамасыз етудің кілті болып табылады. Беріліс қорабының бұл түрі көп сатылы планетарлық редуктор поездтарын қабылдайды. Ішкі сақиналы редукторларды, күнді және планетарлық редукторды дәл қою арқылы, Yaw моторының жоғары жылдамдықты және төмен моменатурасы төмен және жоғары жылдамдықпен айналады. Типтік қысқарту коэффициенті 500-ден асады: 1-ден асады. Мысалы, жел турбинасында, оның шығыс моменатында ол 120 000NM-ге жетуі мүмкін, бұл желдің диаметрі 80 метрлік желмен жүруге жеткілікті, бұл желдің диаметрі 80 метр, қатты желдің шексіз айналуымен. Бұл дизайн редуктордың мөлшерін едәуір азайтып қана қоймай, сонымен қатар тісті дана жүктемесін 40% -бен, көп планеталық редукторлармен бөлісуді бөледі, сонымен қатар редукторлардың өмірін айтарлықтай ұзартады.

Экологиялық бейімделу тұрғысынан YOW System Planety беріліс қорабы шаршауға төзімділік пен коррозияға төзімділікті көрсетеді. Оның қабығы Qt400-18AL құрбалы темірден жасалған. Арнайы термиялық өңдеуден кейін оның созылу күші 600 МПА-ға жетеді. IP67 қорғау деңгейімен және үш еселенген тығыздау құрылымымен, ол тұз спрейіне, шаң мен экстремалды температура айырмашылығына төтеп бере алады -40 ₸ 60 ₸ 60 ₸. Теңізде жел паркінің өлшенген мәліметтері 5 жылдан кейін үздіксіз жұмыс істегеннен кейін, редуктордың осы түрін қолдана отырып, қондырғының редукторының ішкі майлау майының тазалығы әлі де NAS 8 стандартын сақтайды, бұл салалық орташа деңгейден әлдеқайда жоғары. Оның негізгі беріліс қоры Promberating және сөндіру процесін HRC58-62 бетінің керігін қолданады. Тіс профилінің модификацияланған дизайнымен динамикалық жүктеме астындағы шу деңгейі 65дБ-дан аз (A) -дан аз, бұл дәстүрлі редукторлардың 80СД (A) -тен аз.

Интеллектуалды бақылау және техникалық қызмет көрсету - бұл заманауи YAW жүйесінің планетарлық редукторларының тағы бір негізгі технологиялық жетістіктері. Кірістірілген діріл сенсоры мен температура сенсоры беріліс торлары мен мойынтіректердің температурасын нақты уақыт режимінде бақылай алады. Деректер жиектерді есептеу модулі өңделгеннен кейін, ықтимал ақауларға алдын-ала 72 сағат алдын-ала ескерту болуы мүмкін. Мысалы, белгілі бір модель планетарлық жақтаудың қалыпты емес жиілігін анықтады және тозған инені уақытында ауыстырды, бұл 2 миллион юань редукторының сынғанын болдырмайды. Сонымен қатар, оның модульдік дизайны тез бөлшектелген және құрастыруды қолдайды және техникалық қызмет көрсету уақыты дәстүрлі құрылыммен салыстырғанда 60% қысқарады. Мойынтіректер мен техникалық қызмет көрсетусіз мөрлермен, бүкіл өмірлік циклдің техникалық құны 35% -дан асады.

Энергия тиімділігін оңтайландыру тұрғысынан YOW System Planety беріліс қорабы сұйықтық механикасын модельдеу арқылы оңтайландырылған май жоғалту және жылуды таратудың тиімділігі арасындағы тамаша тепе-теңдікке қол жеткізеді. Оның мұнай тізбегінің дизайны мәжбүрлі айналымның композициялық режимін және шашыраңқы майлауды қабылдайды, бұл редукторлардың толық тоқымын қамтамасыз ету кезінде майлау қуатының 1,5% -дан азын төмендетеді. Салыстырмалы тест осы майлау жүйесін қолдана отырып, беріліс қорабы жыл сайын 2000 сағат жыл сайынғы электр энергиясын өндірумен салыстырғанда дәстүрлі беріліс қорабымен салыстырғанда жылына 12000 кВт / сағ электр энергиясын үнемдеуге болатындығын көрсетеді. Жел турбиналары ауқымды және ақылды дамуға бағытталғандықтан, редуктордың бұл түрі Жел электр-гибридті жетектің және бейімделудің дұрыстығын және жел энергетикасының тиімділігін арттыруды қамтамасыз ететін электр-гибридтік жетістіктер мен бейімделу технологиясының дәлдігін арттыру болып табылады.

Өнімділік параметрлері

Өнім қағидаты

Ял-дің жоспарлы беріліс қорабының логикасы планетарлық редуктор жүйесінің нақты механикалық құрылымына негізделген. Оның негізгі компоненттері күн берілісі, планетарлық редуктор, ішкі сақиналы және планеталық тасымалдаушы кіреді. Жетек қозғалтқышы іске қосылғаннан кейін, күннің берілісі, қуат кірісі аяқталған сайын, ішкі сақиналы редуктордың бойымен бірнеше планетарлық редукторларды итереді. Планетарлық редуаралар айналдырып жатқанда күн редукторының айналасында айналады және ақырында, планеталық тасымалдаушы арқылы жергілікті ағаштың айналу білігіне қуатты жібереді. Бұл дизайн жүктемені бірнеше редуктордың бірлескен жұмысы арқылы таратады. Мысалы, 3 МВт-та жел турбинасында бір планетарлық редуктормен тасымалданған момент шамамен 18,000нм-ге дейін бақыланады, бұл дәстүрлі бір сатылы редукторлардағы жергілікті стресстен туындаған тісті зақымданудан аулақ болады. Оның қысқару коэффициентіне планетарлық редукторлардың санын (әдетте 3-4) және беріліс коэффициентін түзету арқылы қол жеткізіледі. Мысалы, белгілі бір үлгіде үш планеталық редуктор құрылымын 120 тіс ішкі сақиналы редукторы бар 3-ші планеталық құрылымды және 6: 1-ге дейін төмендетуге қол жеткізу үшін 20 тісті күн берілімдері қолданылады. Ақырғы қорытынды қысқарту коэффициенті жыртқыш жылдамдық пен момент шығысын ескере отырып, 540: 1 жетуі мүмкін.

Беріліс қорабының динамикалық тұрақтылығы оның механикалық өтемдік тетігінен келеді. Накелле жел күшейген кезде және жаяу әсері бар болған кезде, планетарлық редуктор жүйесі кем дегенде үш тістің бір мезгілде байланыста болуын қамтамасыз ету үшін, планетарлық редукторлар жүйесі арқылы берілістің қарсылыққа арналған тазартуды автоматты түрде реттейді. Теңізде жел паркінің өлшенген мәліметтері ± 12% өзгеру жағдайында ± 12% ауытқу жағдайында, редуктордың берілу қателігі әрдайым 0,08 ° аралығында бақыланады, бұл әрдайым бақыланады. Бұл тұрақтылық планетарлық оператордың серпінді қолдау құрылымына байланысты, ол жоғары жиілікті тербелістерді сіңіру үшін жоғары демменсіз резеңке және металл бұтақтардың үйлесіміне байланысты, бұл жоғары жиілікті тербелістерді сіңіруге және қатаң әсер етуге байланысты редукторларда микрокректердің алдын алу. Сонымен қатар, ішкі беріліс сақинасының тісті профилі топологиялық тұрғыдан оңтайландырылды және әсер ету күшін 35% -ға азайтуға өзгертілді. Үш жылдық үздіксіз жұмыстан кейін белгілі бір модельдің беріліс беті әлі де анық емес.

Майлау және жылу тарату жүйесінің келісілген дизайны беріліс қорабының ұзақ мерзімді сенімді жұмысының кепілі болып табылады. Оның майлау жүйесі «қысым айналымы + шашыраңқы» дуалды режимді қабылдайды: редуктор айналады, майлау майы, алайда майлы май құйылады, ал сонымен бірге мұнайдың майлары 8L / мин. Төмен температуралық ортаға арналған тестілеу -25 ℃ жұмыс жағдайында, жүйе жеткіліксіз майлаудың арқасында берілістердің алдын-алу үшін ISO VG 320 шеңберіндегі мұнай тұтқырлығын сақтай алады. Жылу дисплейінің дизайнында спиральды май каналын жылу раковинасы бар біріктіру арқылы қол жеткізіледі. Мұнай ағынды процесс кезінде жылуды корпуста тасымалдайды, содан кейін оны табиғи конвекция немесе қосымша ауа салқындату құрылғысы арқылы таратады. Деректер көрсеткендей, үздіксіз жырау кезінде, редуктордың майының температурасын 60 ℃-дан төмен басқаруға болады, бұл дәстүрлі құрылымға қарағанда шамамен 12 ℃ төмен, май жағармай майының қартаюын кешіктіреді.

Жел электр технологиясы интеллектуалды дамыған сайын заманауи YAW жүйесінің планетарлық дүкендеріне бейімделуге бейімделген стратегиялар болып табылады. Момент сенсорларын және жоғары дәлдікті кодтарды біріктіру арқылы беріліс қорабы кіріс / шығыс моментін, жылдамдық пен салонның орнын нақты уақытта бақылап, желдің жылдамдығы мен бағыттарына негізделген тарату параметрлерін динамикалық түрде реттей алады. Мысалы, ырғайтылған жағдайларда, жүйе ураны жауап беру уақытын 3 секундтан аз уақытқа қысқарту үшін төмендету коэффициентінің режиміне қосыла алады; Желдің тұрақты жағдайында ол мотор энергиясын тұтынуды азайту үшін жоғары қысымды арақатынас режиміне ауысады. Осы технологияны 10 м.ғ.д. 10 МВт-тан кейін қолданғаннан кейін, Ядао жүйесінің энергия шығыны 15% -ға азайды, ал ондай-жоғы дәлдігі арналды, ал жабысының дәлдігі, пышақтарды желмен дәл туралауға кепілдік береді. Механикалық құрылымның және интеллектуалды алгоритмнің бұл үйлесімі планетарлық редукторларды дәстүрлі беріліс қораптарынан жаңбырлы желілердің «ақылды буындарына» жаңарту болып табылады.

Клиенттің айғақтары

Мен Германиядан Ханс Мюллермін. EnerWind Energy Group компаниясының техникалық сатып алу жөніндегі техникалық менеджері ретінде мен Рэдафонның Yaw Drive Planety Drive Drive Drive Drive Drive қызметін бір жылдан астам уақыт бойы жел турбинасын қолдандым. Оның керемет өнімділігі мен сенімділігі әсерлі. Жоғары тұз тұманында және солтүстік теңіз жел паркінің қатты желдің ортасында, беріліс қорабында беріліс қорабы 18 ай бойы сәтсіздіксіз жұмыс істеп тұр. Жабық және коррозияға қарсы дизайн техникалық қызмет көрсету құнын 40% қысқартты. Диффунканың жағдайындағы жайттың жылдамдығы бәсекелес өнімдерге қарағанда 25% жылдам, ал Nacel-дің орналасу дәлдігі ± 0,15 ° да, бұл қондырғының электр қуатын өндіруді 8% -ға арттыруға көмектеседі. Сіздің компанияңыздың инженерлік тобы бүкіл процессте тиімді қолдау көрсетті, ал қашықтықтан жөндеу жұмыстары 3 сағат ішінде шетелдік жобалардың техникалық мәселелерін толығымен алып тастады. Райдафон біздің теңіздегі жел энергетикалық жобаларының негізгі жеткізушісі болды және біз болашақта үлкен мегаватт модельдердегі ынтымақтастықты тереңдетуге үміттенеміз!

Мен Лукас Томпсонмын, Америка Құрама Штаттарындағы жаңарушыдан жаңартылған. Өткен жылы біз Райдафонның Ыбырлы драйверін планетарлық редукторды жел турбинасына сатып алдық, Калифорния шөлді жел паркінің 3-блоктарын жаңарту үшін жел турбинасын сатып алдық. Осы уақытқа дейін жұмыс нәтижелері күтілгеннен әлдеқайда көп болды - өнім күн мен түннің температурасы 60% айырмашылығына төтеп бермейді, сонымен қатар, ескі жабдықпен салыстырғанда 30% -ға, ал YAW позициясының дәлдігі ± 0,1 ° ар ылы тұрақты болып табылады, бұл құрылғының қуат өндіру тиімділігін 7% -ға арттырады; Сіздің компанияңыздан кейінгі сауда-саттықтағы команда тоқсан сайынғы инспекциялық қызметтерді ұсынады, тоқсандық май сүзгілерін алдын-ала және алмастырады және ықтимал ақауларды болдырмайды. Өнімнің өнімділігін бастап қызмет көрсетуден бастап, Райдафон Қытайда жасалған стереотипін толығымен өзгертті. Мен сіздің компанияңыздың болашақ құрлықтағы және теңіздегі жел энергетикалық жобаларына басымдық беремін!

Мен Ұлыбританиядағы виндоризон энергиясынан Этан Картерпін. Райдафонның Yaw Drive Drive Planety Betsety Betterbus-ті шотланд теңізінің жел энергетикалық жобасы үшін жел турбинасына сатып алдық. Оны жарты жыл ішінде қолданғаннан кейін біз өнімді толығымен таң қалдырды. Орташа желдің орташа жылдамдығы 12 м / с және қатты тұз спрейі коррозиясы, редуктор нөлдік ағып, нөлдік шуылға ие емес, сонымен қатар драйвердің нөлдік жылдамдығы, сонымен қатар, бұл түпнұсқа шешімге қарағанда 20% жылдамдықпен, бұл желінің тиімділігі 9% -ға артты. Сіздің компанияңыздың техникалық тобы барлық процесті ұстанып, бүкіл процесті қадағалап, деректерді бақылауды орнатудан және пайдалануға беруден жеке қолдауды қамтамасыз ете отырып, сонымен қатар, жабдықтың есептік жүйесінің ұзақтығы 15% -ға созылып, проактивті оңтайландырылған. Сападан қызметке дейін Раядафон дамушы жеткізушілер туралы менің қабылдауымды толығымен аударды. Болашақта барлық теңіз жел энергетикасы жобалары алдымен сіздің компанияңызды таңдайды!
