Жебенің әуе көлігінің үстіңгі тұтқасының гидравликалық цилиндрі
  • Жебенің әуе көлігінің үстіңгі тұтқасының гидравликалық цилиндріЖебенің әуе көлігінің үстіңгі тұтқасының гидравликалық цилиндрі
  • Жебенің әуе көлігінің үстіңгі тұтқасының гидравликалық цилиндріЖебенің әуе көлігінің үстіңгі тұтқасының гидравликалық цилиндрі

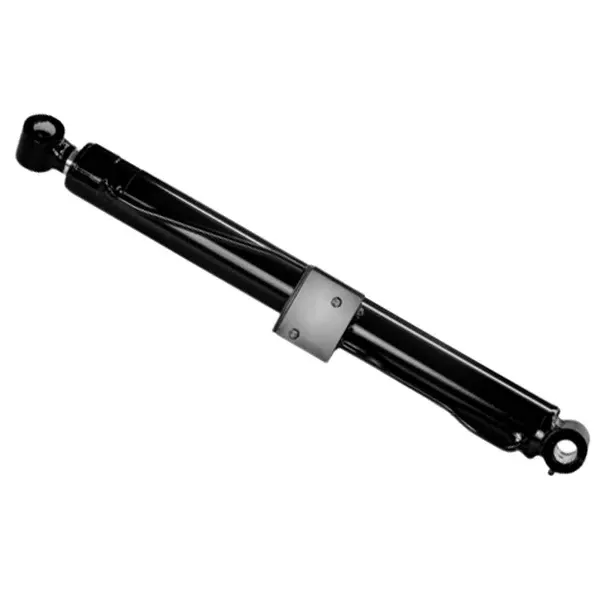

Жебенің әуе көлігінің үстіңгі тұтқасының гидравликалық цилиндрі

Raydafon - Қытайда орналасқан OEM өндірушісі және жебенің жұмыс істейтін көлік құралының жоғарғы тұтқасының гидравликалық цилиндрлерінің жеткізушісі. Бұл үстіңгі тұтқа цилиндрі қуат жөндеу, коммуналдық құрылыс және билборд орнату үшін пайдаланылатын әуе көліктеріне жебе платформасын көтеріп, орналастырады. GTHZ210C-620500-000 стандартты үлгісі Φ110 мм ұңғыманы, Φ75 мм штанга, 815 мм инсульт, 1433 мм орнату қашықтығы, 23 МПа жұмыс қысымы, 2-Φ9 порты және 100 кг салмақты пайдаланады. Патенттелген қос поршеньді конструкция 2000 кН күшке жетеді, орналасу қатесі ±3 см шегінде бақыланады. Цилиндр корпусы арнайы легирленген болаттан жасалған, соғылған және алты рет термиялық өңделген, қаттылығы қарапайым болаттан 40% жоғары. Жағалау жағдайында 3 жыл үздіксіз жұмыс істейтін жаңбыр, шаң және тұзды шашатын орталар үшін төрт жақты композиттік тығыздау жүйесі қолданылады. Модульдік дизайн салыстырмалы өнімдерге қарағанда көлемді 25%-ға және салмақты 18%-ға азайтады, ал жылдам орнату интерфейсі орнату уақытын екі есе қысқартады. Теңшелетін тесік, инсульт, орнату қашықтығы, порт орны және жеке белгіге қолдау көрсетіледі. Мақсатты баға әдетте үлгіге және мөлшерге байланысты импорттық баламалармен бәсекеге қабілетті. Жылдам баға ұсынысы үшін сызба нөмірін, қажетті мөлшерді және тағайындалған портты жіберіңіз.
Қытай OEM әуе жұмыс көлігі цилиндрін өндіруші

Әуе платформалары мен электр жөндеу жүк көліктеріне арналған штангалы әуе жұмыс машинасының жоғарғы тұтқалы гидравликалық цилиндрі

Raydafon - Қытайда орналасқан зауыттық тікелей өндіруші және жебенің жұмыс істейтін көлік құралының гидравликалық цилиндрлерін жеткізуші. Бұл жоғарғы тұтқа цилиндрі электр қуатын жөндеуге, коммуналдық құрылысқа, билбордтарды орнатуға және биіктікте техникалық қызмет көрсетуге арналған әуе көлігінде жебе платформасын басқарады. Стандартты үлгі GTHZ210C-620500-000 патенттелген қос поршеньді конструкциясы, 23 МПа жұмыс қысымы, Φ110 мм саңылау, Φ75 мм штанга және 815 мм инсультпен 2000 кН-ға дейін тарту күшін береді. Арнайы легирленген болат корпусы қарапайым болаттан 40% жоғары қаттылық үшін алты рет соғылған және термиялық өңдеуден өткізілген және төрт жақты композициялық тығыздау жүйесі жаңбыр, шаң, жел және жағалаудағы тұзды шашыратқышпен өңдейді. Модульдік дизайн салыстырмалы өнімдермен салыстырғанда көлемді 25%-ға және салмақты 18%-ға азайтады. Теңшелетін тесік, инсульт, орнату қашықтығы, порт орны және жеке белгіге қолдау көрсетіледі. Баға ұсынысын сұрау үшін сызба нөміріңізді, қажетті мөлшерді және тағайындалған портты жіберіңіз.

2000 кНМаксималды күш
23 МПаЖұмыс қысымы
Φ110×Φ75Саңылау × өзек
815 ммИнсульт

Неліктен әуедегі жұмыс машиналары осы жоғарғы қол гидравликалық цилиндрді таңдайды?

Әуе көлігі жұмысшыларды электр қуатын жөндеу, көше жарығын ауыстыру, билборд орнату және ғимаратқа қызмет көрсету үшін жоғары лауазымдарға апарады. Жоғарғы тұтқа цилиндрі платформаны көтеріп, ұстап тұратын негізгі гидравликалық компонент болып табылады. Егер ол итеру күшін жоғалтса, жүк астында ағып кетсе немесе май ағып кетсе, бүкіл көлік биіктіктегі жұмыста сенімсіз болады.

Raydafon осы жағдайларға арналған жоғары иінді гидравликалық цилиндрді жасайды. Патенттелген қос поршеньді конструкция 2000 кН күшке жетеді және жұмыс платформасын тұрақты түрде 50 м-ге дейін көтере алады, орналасу қатесі ±3 см шегінде басқарылады. Цилиндр корпусы арнайы легирленген болатты пайдаланады, соғылған және алты рет термиялық өңделген, қаттылығы қарапайым болаттан 40% жоғары. Төрт еселенген композициялық тығыздағыш құрылымы қатты жаңбырға, шаңға, күшті желге және жағалаудағы тұзды спрейге қарсы тұрады және ағып кетпестен 3 жыл бойы үздіксіз жағалауда пайдалануда тексерілген.

Жабдықтаушыларды салыстыратын сатып алушылар үшін Raydafon зауыттық бағаны, OEM өнімін және тұрақты партия сапасын ұсынады. Сондай-ақ, төменгі тұтқа цилиндрлерін немесе тиісті әуе көлігінің гидравликалық құрамдастарын алсаңыз, толық ақпаратты қарап шығыңызӘуе көлігінің гидравликалық цилиндрлерісанат жәнеЖебенің әуедегі жұмыс көлігінің төменгі иін гидравликалық цилиндрібет.

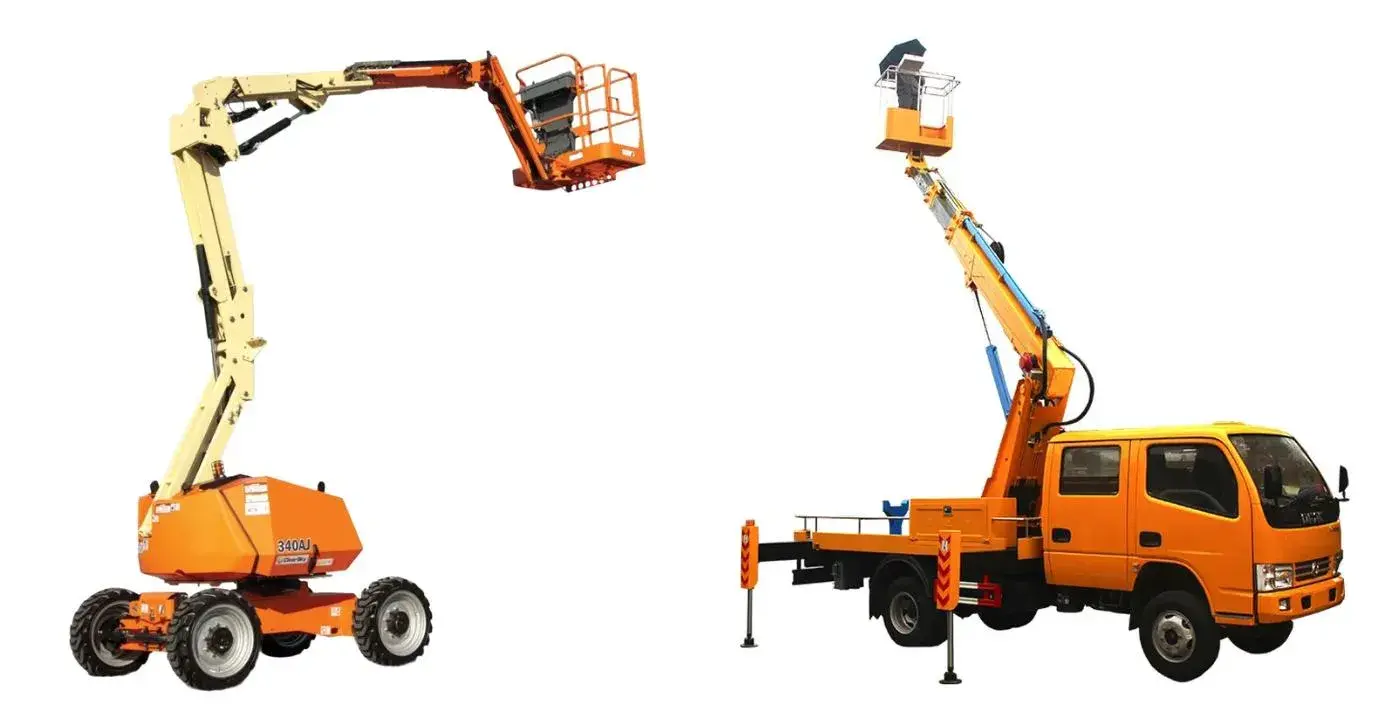

Boom aerial work vehicle upper arm hydraulic cylinder for aerial platform and power repair truck
Жебемен жұмыс істейтін ұшақтар мен әуе платформаларына арналған жоғарғы тұтқалы гидравликалық цилиндр

Стандартты үлгі және техникалық өлшемдер

Төмендегі стандартты жоғарғы тұтқа цилиндрі жалпы әуе көлігі мен әуе платформасы қолданбаларын қамтиды. Жабдықыңыз басқа орнату үлгісін пайдаланса, кері инженерия және тапсырыстық өндіріс үшін OEM сызба нөмірін немесе физикалық үлгіні жіберіңіз.

Boom aerial work vehicle upper arm hydraulic cylinder dimension drawing for model GTHZ210C-620500-000
GTHZ210C-620500-000 стандартты жоғарғы иін цилиндр үлгісіне арналған өлшемдік анықтама
Цилиндр атауы Сурет нөмірі Саңылау диаметрі D Өзек диаметрі d Инсульт С Орнату қашықтығы L Жұмыс қысымы Интерфейс М Салмағы
Жоғарғы тұтқа цилиндрі GTHZ210C-620500-000 Φ110 мм Φ75 мм 815 мм 1433 мм 23 МПа 2-Φ9 100 кг

Басқа тесік, инсульт, орнату қашықтығы немесе порт позициясы қажет пе? Raydafon сызбаңызға қарсы реттелетін жоғарғы қол гидравликалық цилиндрін жасай алады. Қатысты жылжымалы жабдық цилиндрлерін қараңызЖылжымалы кранның гидравликалық цилиндрлерісанат.

Негізгі өнімділік сипаттамалары

01

Биік биіктікте көтеруге арналған супер қуат

Патенттелген қос поршеньді конструкция 2000 кН күшке дейін жетеді. ±3 см шегінде бақыланатын орналасу қатесі бар платформаны 50 м-ге дейін көтереді, дәл биіктіктегі сымдарды және техникалық қызмет көрсетуді қолдайды.

02

Қатты орталар үшін қатайтылған

Арнайы легирленген болаттан жасалған корпус, соғылған және алты рет термиялық өңделген, қаттылығы қарапайым болаттан 40% жоғары. Төрт еселенген композиттік тығыздау қатты жаңбыр, шаң, қатты жел және жағалаудағы тұзды шашыратады.

03

Далада тексерілген сенімділік

Жағалаудағы тұзды шашатын ортада ағып кетпейтін 3 жылдық үздіксіз жұмыс. Тайфун маусымында муниципалды компания осы цилиндрді жұмыс барысында қолданып, тұрақты жұмысты қамтамасыз етті.

04

Жеңіл және икемді

Салыстырмалы өнімдермен салыстырғанда көлемі 25%-ға, салмағы 18%-ға төмендеді. Әртүрлі әуе көлігінің түрлеріне сәйкес келеді және жебе құрылымына жүктемені азайтады.

05

Жылдам орнату интерфейсі

Жылдам орнату интерфейсінің дизайны орнату уақытын екі есе қысқартады. Қарапайым техниктер нұсқауларды орындай отырып, шамамен жарты сағатта ауыстыруды аяқтай алады.

06

OEM теңшеу

Таңдамалы саңылау, штанга, инсульт, орнату қашықтығы, мұнай портының орналасуы, жеке жапсырма орауыш және әртүрлі әуе көлігі түрлері үшін жаппай тапсырысты өндіру.

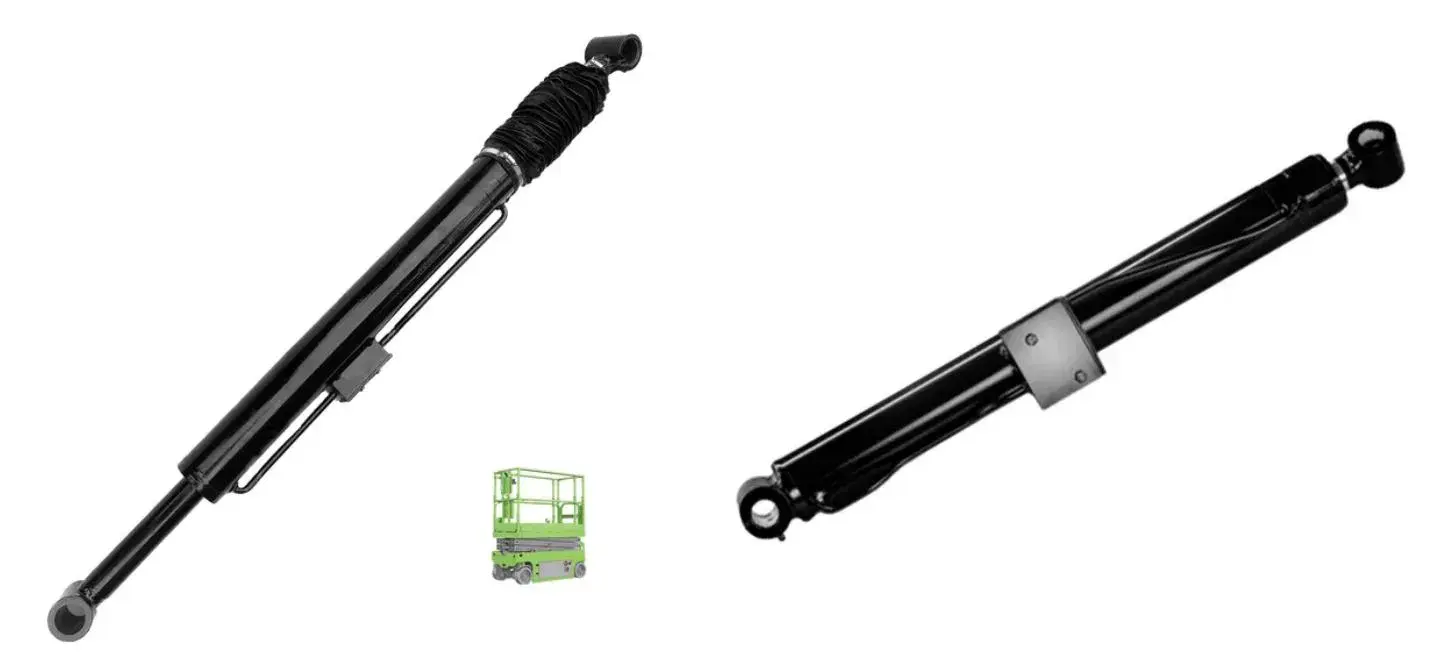

Boom aerial work vehicle upper arm hydraulic cylinder features including sealing system and modular structure
Жоғарғы иін цилиндрінің тығыздағыштары және модульдік құрылымы

Электр қуатын жөндеуде, коммуналдық құрылыста және биік тау жұмыстарында қолдану

Қуат жүйесі Жоғары вольтты мұнара мен қосалқы станцияға техникалық қызмет көрсету

Цилиндр жұмыс платформасын 30 м биіктікке көтеру үшін 1800 кН күш береді, орналасу қатесі ±2 см шегінде. Тіпті 5-деңгейдегі дауыл жағдайында да кіріктірілген тұрақтандыру жүйесі желіге қосылу және жабдықты ауыстыру үшін платформаны тұрақты ұстау үшін нақты уақытта тарту күшін реттейді.

Муниципалды Көше жарығы мен билборд орнату

Модульдік дизайн әртүрлі жұмыс көлігі түрлеріне сәйкес келеді және май портының орнын икемді түрде реттеуге болады. Жолды қайта құру жобасында бір жұмыс көлігі бір күнде 20 көше шамын ауыстырып, бұрынғы әдістермен салыстырғанда 40% тиімділікті арттырды.

Ғимарат Қасбет және көп қабатты жөндеу

Тұрақты итеру және дәл орналастыру терезені тазалауды, қасбетті жөндеуді және биіктікте белгілерді орнатуды қолдайды. Төрт жақты тығыздау сыртқы жұмыс кезінде жаңбырға, шаңға және желге қарсы тұрады.

OEM және кейінгі нарық Әуе көлігі OEM және жөндеу нарығы

Әуе платформасын жасаушылар, жөндеу шеберханалары және сатудан кейінгі жеткізушілер стандартты үлгілерге немесе жеке жапсырма орамасы бар арнайы жоғарғы қол цилиндрлеріне тапсырыс бере алады. Егер сіз жүк көтергіш гидравликалық жүйелерімен де айналысатын болсаңыз, қараңызЖүк көтергіш гидравликалық цилиндрдиапазон.

Сапаны дәлелдеу, тестілеу және экспортты қолдау

Материалдық және термиялық өңдеу жазбалары

Арнайы легирленген болаттан жасалған корпус, алты есе соғу және термиялық өңдеу, қаттылығы қарапайым болаттан 40% жоғары. Материалдық жазбаларды жаппай жөнелтілімдермен қамтамасыз етуге болады.

Қысым мен қысымды сынау

Әрбір цилиндр орау алдында ағып кетуге, инсульттің тегістігіне және портты бекітуге тексеріледі. Тарту өнімділігі номиналды қысыммен тексеріледі.

Өлшемді тексеру

Саңылау, өзек, инсульт, орнату қашықтығы және порт өлшемдері тапсырыс берілген сызбаға немесе тұтынушы үлгісіне сәйкес жазылады.

Экспорттық қаптама

Цилиндрлер тоттануға қарсы маймен және қорғаныс қақпақтарымен қапталған. Жаппай тапсырыстарды теңіз жүктері, әуе жүктері немесе экспресс-жеткізу үшін паллеттенуге және байлауға болады.

Пайдаланушы OEM тапсырыс беру процесі

01-қадам Өтініш мәліметтерін жіберу

Жабдық түрін, сызба нөмірін, саңылауды, штокты, инсультты, орнату қашықтығын, порт өлшемін, санын және тағайындалған портты көрсетіңіз.

02-қадам Үлгіге шолу

Raydafon GTHZ210C-620500-000 үлгісінің немесе реттелетін жоғарғы тұтқа цилиндрінің жабдыққа сәйкес келетінін тексереді.

03-қадам Үлгі және сызбаны бекіту

OEM жобалары үшін Raydafon үлгіні кері өңдейді және көлемді өндіріс алдында өлшемдерді растайды.

04-қадам Өндіріс және баға белгілеу

Суретті мақұлдағаннан кейін Raydafon FOB Ningbo бағасын, өндіріс кестесін және орау мәліметтерін ұсынады.

Жиі қойылатын сұрақтар

Жебенің әуе көлігінің жоғарғы тұтқасының гидравликалық цилиндрі дегеніміз не?

Жебенің жұмыс көлігінің үстіңгі тұтқасының гидравликалық цилиндрі - жұмыс көлігінің немесе әуе платформасының үстіңгі жебесін басқаратын гидравликалық жетек. Ол жұмыс алаңын көтеріп, орналастырады, осылайша жұмысшылар электр қуатын жөндеуді, коммуналдық құрылысты, билбордтарды орнатуды және басқа да биіктіктегі тапсырмаларды қауіпсіз орындай алады. Бұл жебе көтеру жүйесінің негізгі гидравликалық құрамдастарының бірі.

Raydafon қандай стандартты үлгіні шығарады?

Raydafon GTHZ210C-620500-000 стандартты үлгісін Φ110 мм тесігі, Φ75 мм штангасы, 815 мм инсульт, 1433 мм орнату қашықтығы, 23 МПа жұмыс қысымы, 2-Φ9 порты және салмағы 100 кг шығарады. Теңшелетін саңылау, өзек, инсульт, орнату қашықтығы және порттың орналасуы OEM сызбаларына немесе физикалық үлгілерге қарсы қол жетімді.

Бұл жоғарғы иін цилиндрі қанша қысым жасай алады?

Патенттелген қос поршеньді конструкция 2000 кН максималды күшке жетеді және жұмыс платформасын 50 м-ге дейін тұрақты түрде көтере алады. Энергия жүйесіне техникалық қызмет көрсету кезінде цилиндр платформаны 30 м биіктікке көтеру үшін 1800 кН күшті күш береді, орналасу қатесі ±2 см шегінде басқарылады және 5-деңгейдегі дауыл жағдайында тұрақтылықты сақтайды.

Қандай материалдар мен тығыздау жүйесі қолданылады?

Цилиндр корпусы арнайы легирленген болаттан жасалған, соғылған және алты рет термиялық өңделген, қаттылығы қарапайым болаттан 40% жоғары. Төрт еселенген композициялық тығыздағыш құрылымы қатты жаңбырға, шаңға, қатты желге және жағалаудағы тұзды шашыратпайды. Цилиндр жағалаудағы тұзды шашатын орталарда ағып кетпестен 3 жыл бойы үздіксіз пайдаланылды.

Raydafon арнайы OEM жоғарғы қол цилиндрлерін шығара ала ма?

Иә. Raydafon тұтынушы сызбаларынан немесе физикалық үлгілерден OEM өндірісін қолдайды. Әуе көлігінің әртүрлі түрлері үшін арнайы саңылау, штанга, инсульт, орнату қашықтығы, май портының орналасуы, жеке жапсырма орауыш және жаппай тапсырыс өндірісі қол жетімді.

Баға ұсынысы үшін қандай ақпарат қажет?

Сызба нөмірін немесе бар үлгі мәліметтерін, саңылау диаметрін, штанганың диаметрін, инсультті, орнату қашықтығын, жұмыс қысымын, порт өлшемін, тапсырыс санын және тағайындалған портты жіберіңіз. Raydafon компаниясы FOB Ningbo бағасымен және жеткізу уақытымен жауап береді.

Үлгіні немесе жаппай тапсырысты қалай сұрауға болады?

Осы беттегі сұрау пішінін пайдаланыңыз немесе телефон, электрондық пошта немесе WhatsApp арқылы Raydafon компаниясына хабарласыңыз. Қажетті үлгіні, сызба нөмірін, санын және қолданбасын қосыңыз. Сату тобы үлгінің қолжетімділігін, жаппай өндіріс кестесін және орау мәліметтерін растайды.

Автокөліктің үстіңгі тұтқасының гидравликалық цилиндрлерін алуға дайынсыз ба?

Сызба нөмірін, саңылау/шыбықтар/инсульт талаптарын, жұмыс қысымын, порт өлшемін, тапсырыс санын және тағайындалған портты жіберіңіз. Raydafon стандартты үлгіні растайды немесе реттелетін жоғарғы қол гидравликалық цилиндрін жобалайды, содан кейін жеткізу уақыты мен орау мәліметтері бар FOB Ningbo бағасын береді.
