Гидравликалық престердің дизайн кезеңдері және жалпы ақаулық мәселелері

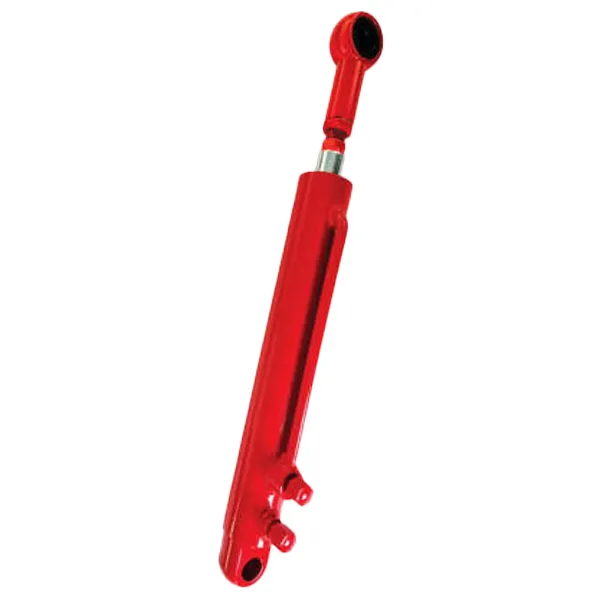

Гидравликалық цилиндрлерайналамыздағы барлық жерде. Біз оларды күнделікті өмірімізде жиі көреміз, егер біз тіпті егер біз оны мұқият төлемесе, оларды да түсінбеуіміз мүмкін, олар бізде экскаваторлар, жүк машиналары, жүк көлігі, тракторлар, аналықтық жұмыс платформалар, тау-кен жабдықтарынан табылған. Гидравликалық цилиндр гидравликалық жүйенің төрт негізгі құрамдас бөлігі болып табылады, оның ішінде сұйықтық (ең көп таралған гидравликалық май) технологияны мотордан қозғаушыға жылжыту үшін қолданылады: гидравликалық цилиндр болып табылады.

Гидравликалық цилиндр машинаның гидравликалық жүйесінің бөлігі болып табылады. Жай, гидравликалық цилиндр - гидравликалық энергияны гидравликалық қозғалысты қалыптастыратын гидравликалық акуатор, ол гидравликалық энергияны механикалық қозғалысқа айналдыру арқылы сызықтық қозғалысқа келтіреді.

Гидравликалық цилиндрдің дизайнерлік қадамдары

1. Түсіні түсінуГидравликалық цилиндр 'S қозғалысының сипаттамалары және қалаған цилиндрдің дизайнын анықтаңыз. Барлық дизайн талаптан басталады. Өнімнің қажетті өнімі кейінгі дизайнның стандартты талабына айналады. Цилиндрдің дизайнына да қатысты. Цилиндрді жобалау алдында, сонымен қатар қолданбалы функцияның талаптарын түсіну және кейінгі дизайндағы қажетті функцияларды жүзеге асыру қажет. Гидравликалық цилиндрлердің көптеген түрлері бар, соның ішінде поршень түрі, плунгер түрі және телескопиялық жең типі бар. Қозғалыс түріне сәйкес оларды өзара сызықтық типке және бұрау түріне бөлуге болады. Функцияға сәйкес, оларды екі рет әрекет ететін және біртекті цилиндрге бөлуге болады. Сондықтан, цилиндрдің қандай түрін анықтамас бұрын, сіз цилиндрдің қалай жұмыс істеуі және белгіленген гидравликалық цилиндр түрін белгіленген қозғалыс формасы мен сипаттамалары негізінде қалай жұмыс істеу керектігін түсінуіңіз керек.

2. Гидравликалық цилиндрдің жұмыс жағдайларын одан әрі түсіну.

(1) Температура, қоршаған орта, қоршаған орта ылғалдылығы және т.б. сияқты гидравликалық цилиндрдің жұмыс шарттары, гидравликалық цилиндрдің коррозияға төзімділігі мен шаңырақ деңгейін анықтау үшін қолданылады.

(2) Гидравликалық цилиндрдің шығуы, салмағы, мөлшері, инсульт жүйесі, жұмыс жүйесі және т.б. Гидравликалық цилиндрдің поршене және поршенді өзегінің мөлшерін анықтау және гидравликалық цилиндрдің ақымақтық есебі. (3) гидравликалық жүйемен таңдалған жұмыс қысымы мен ағын; Гидравликалық цилиндр поршоны және поршендік өзек сияқты маңызды өлшемдерді анықтауға көмектесу.

3. Гидравликалық жүйенің бағаланған қысымын таңдаңыз. Гидравликалық цилиндр поршнының көлденең қимасын есептеңіз.

4

5. Гидравликалық цилиндрдің құрылымын және негізгі қозғалтқыш пен орнату кеңістігі бар қосылу интерфейсіне негізделген алдыңғы және артқы қақпақтардың қосылым әдісін анықтаңыз. Гидравликалық майды қысымға негізделген гидравликалық цилиндрлі пломаның дизайнын және гидравликалық цилиндрлі дизайнды анықтаңыз, гидравликалық цилиндрдің жұмыс температуралық диапазоны және шаңның болуы.

7. Гидравликалық жастықшаны дизайнды гидравликалық цилиндрдің жұмыс жүктемесіне және басқару жағдайларына сәйкес дизайн жасаңыз. Тиісті жастық дизайны импульстік жүктемелерді азайтып, гидравликалық цилиндрге ерте зиян келтіруі мүмкін.

8. Жіңішке бөліктер үшін, жиек күштерін талдау қажет, ал поршеньді өзекшенің тірек күші Piston ROD-ді алаяқтың істен шығуы тексерілген кезде есептеледі.

9. Егер гидравликалық цилиндр жұмыс кезінде радиалды күштерге ұшыраса, поршеннің өзегі радиалды күштердің астындағы қақпақтармен байланысатынын тексеру керек. 10. Ұзартылған жұмыс кезінде гидравликалық цилиндрді коррозиядан қорғау үшін жұмыс ортасына негізделген тиісті коррозияға қарсы тиісті жабын дизайн жасаңыз.

11. Құрамдас және құрастыру сызбаларын салып, тиісті техникалық құжаттаманы дайындаңыз.

12. Сызбаларға сәйкес үлгілерді шығарыңыз және эксперименттік тексеру жүргізіңіз. Дизайн процесі толығымен аяқталған болып саналады, егер тәжірибелік тексеру дизайн талаптарының орындалуын растайды.

Гидравликалық цилиндрлерді жөндету және жөндеу

Сыртқы ағып кету гидравликалық цилиндрден тыс жерде атмосфераға әр түрлі борпылдақ тығыздағыштардан майдың ағып кетуіне қатысты. Ең көп таралған сыртқы ағып кету келесі үш жерден:

(1) гидравликалық цилиндрлі жеңдер мен цилиндрдің басы (немесе гильзаның) арасындағы тығыздау бөлігінде майды ағып кету (немесе жеңіңіз) (ерітінді: жаңа сақинаны ауыстырыңыз);

(2) Поршеньді таяқ пен гидтің жеңісіндегі майды ағуы (егер поршеньді жастықпен тазалаңыз. Кішігірім гидке гидкіні сәл кішкентай ішкі диаметрі ауыстыру үшін өңдеуге болады);

(3) Гидравликалық цилиндрдің құбырының түйісуінен кейін пайда болған майдың ағуы (Шешім: герметикалық сақинаның герметикалық жағдайын тексерумен қатар, түймені дұрыс құрастырылғанын және контакт бетіне сызаттардың бар-жоғын тексеріп алуыңыз керек. Қажет болса, оны ауыстырыңыз немесе жөндеңіз)

Ішкі ағып кетуГидравликалық цилиндрЖоғары қысымды камерадан майдың төмен қысқы камераға ағып кетуі гидравликалық цилиндрдегі түрлі олқылықтар арқылы ағып кетуді білдіреді. Ішкі ағып кетуді анықтау қиын және оны жүйенің жұмыс жағдайларын бақылау арқылы ғана анықтауға және оларды тек жеткіліксіз, төмендетілген жылдамдық, тұрақсыз жұмыс немесе майдың жоғарылауы сияқты анықтауға болады. Гидравликалық цилиндрдегі ішкі ағу әдетте екі жерде кездеседі:

(1) Поршеньді өзегі мен поршень арасындағы статикалық тығыздағыш (Шешім: екеуінің герметикалық бетіне сақинаны орнатыңыз);

(2) Цилиндрдің ішкі қабырғасы мен поршеньдің ішкі қабырғасы арасындағы динамикалық тығыздағыш: Ішкі ағып жатқан кезде алдымен барлық жұптас бөліктерді қатаң тексеру керек
