Гидравликалық цилиндрлердің жіктелуі қандай?

Гидравликалық цилиндрлер, Гидравликалық жүйелердегі негізгі компоненттері гидравликалық жүйелерде гидроэнергетикалық энергияны механикалық энергияға тиімді түрлендіруге, сызықтық өзара қозғалысқа немесе тербелетін қозғалысқа қол жеткізуге жауап береді. Оның құрылымы жетілдірілген, өнімділік тұрақты, ал ол баяулау құрылғысынсыз тегіс қозғалысқа қол жеткізе алады және беріліске қажет, сондықтан ол әр түрлі техникаларда кеңінен қолданылады. Әр түрлі функцияларға сүйене отырып, гидравликалық цилиндрлер әдетте келесі санаттарға жіктеледі.

Гидравликалық цилиндрлердің негізгі жіктелуі

Біртекті цилиндрлер

Біртұтас гидравликалық цилиндр - бұл гидравликалық құрылғы, ол бір жақты гидравликалық майларды итеруге мүмкіндік бере алады және оны қалпына келтіруге болады, және оны қалпына келтіруі бұл серіппелер, өзін-өзі салмақ немесе сыртқы жүктемелермен аяқталуы керек. Құрылғы цилиндр баррі, цилиндрдің басы, поршеньі, поршеньдер және герметикалық құрылғыдан тұрады. Гидравликалық май тек поршеньдің тиімді аймағының бір жағында әрекет етеді, ал екінші аяқталу камерасы ауамен байланыста.

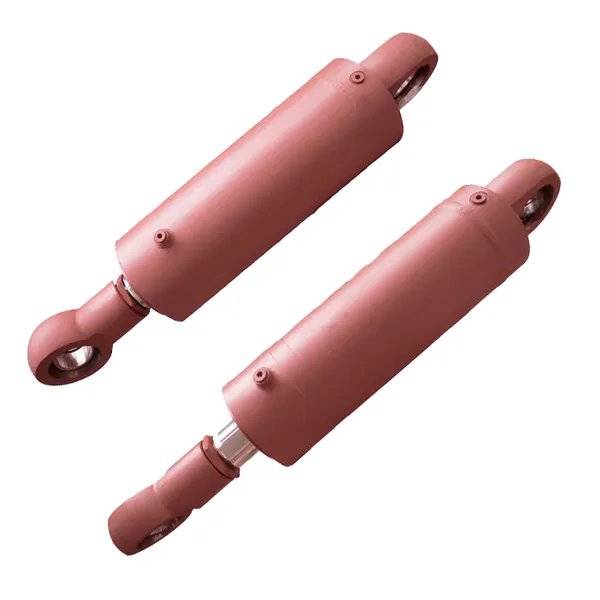

Райдафон модельдері:Қоқыс көлігі гидравликалық цилиндр, гидравликалық лифт цилиндрі

Екі жақты актерлік цилиндрлер

Қосарланған мақтана алатын гидравликалық цилиндр - бұл поршеньдің екі жағынан қысым майын енгізуге болатын гидравликалық цилиндрге жатады. Ол көбінесе ұялар үшін жүргізуші компоненті ретінде қолданылады. Қосарланған жұмыс істейтін гидравликалық цилиндрдің жетекшісі гидравликалық қозғалыс жүйесінің негізгі шығу құрылғысы болып табылады. Ол мөлшері, түрі және дизайн құрылымында өзгерсе де, бұл бөлім әдетте ең байсалды болып табылады. Бұл актераторлар сұйық қысымды жылдам, басқарылатын сызықтық қозғалысқа немесе жүктемені басқаруға айналдырады.

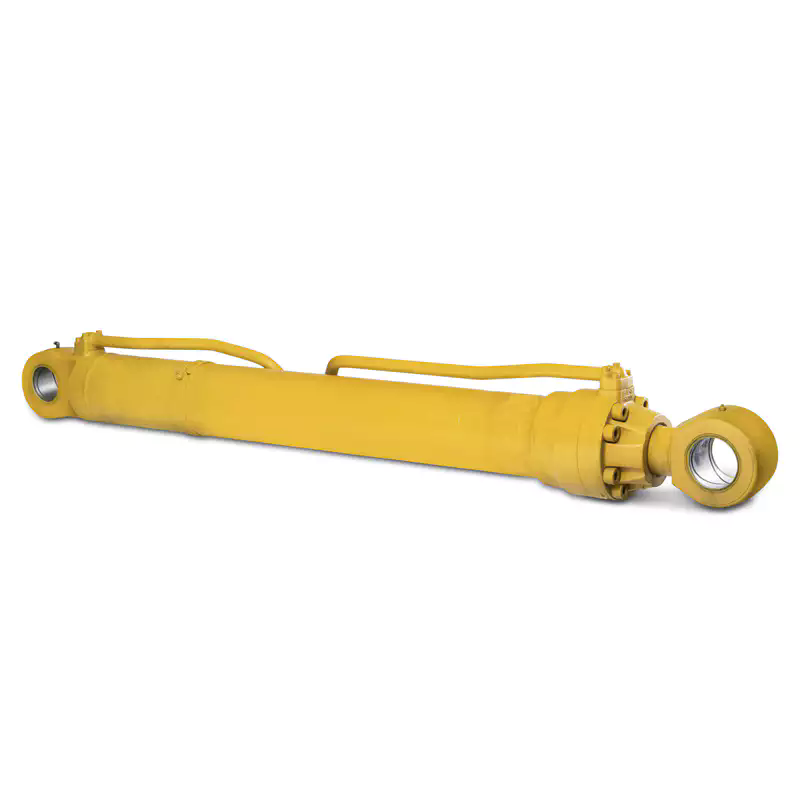

Райдафон модельдері:Экскаватор гидравликалық цилиндр, жүк машинасы гидравликалық цилиндр

Телескопиялық цилиндрлер

Телескопиялық гидравликалық цилиндр, сонымен қатар екі сатылы гидравликалық цилиндр ретінде белгілі, екі немесе одан да көп поршеньдерден тұрады. Оның ұзарту тізбегі үлкеннен кішігірімнен, ал тартылған кезде, ол кішкентайдан үлкен. Бұл гидравликалық цилиндр ұзақ соққыны және қысылған кезде қысқа ұзындыққа жетуге, ықшам құрылымымен қысқа уақытқа қол жеткізе алады.

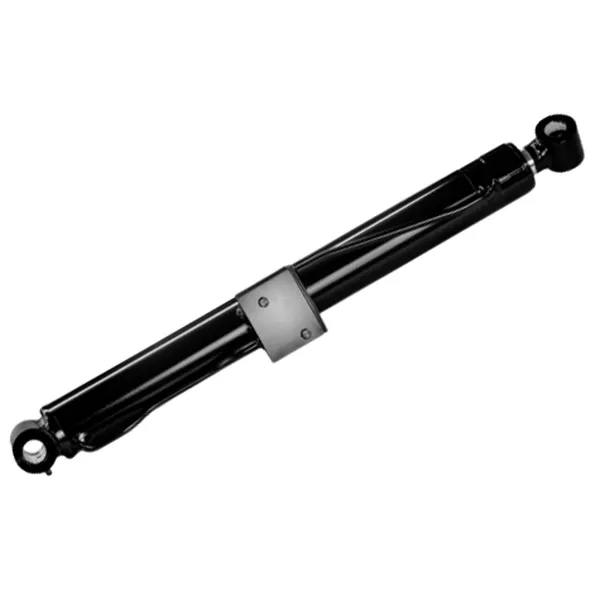

Райдафон модельдері:

Гидравликалық цилиндрлер автокөлігі

Өнімнің параметрлеріРайдафон'sГидравликалық цилиндр

Материалдар туралы ғылым:

Баррель: Тіксіз болаттан жасалған түтіктер

Rods: 4340 легірленген болат + 0,05мм хром жалпақ

Қондырғылар: Freed SAE 1045 көміртегі болаты

Техникалық параметрлер кестесі:
