PGA Series Auger Drive, жем араластырғышқа арналған планеталық беріліс қорабы
  • PGA Series Auger Drive, жем араластырғышқа арналған планеталық беріліс қорабыPGA Series Auger Drive, жем араластырғышқа арналған планеталық беріліс қорабы
  • PGA Series Auger Drive, жем араластырғышқа арналған планеталық беріліс қорабыPGA Series Auger Drive, жем араластырғышқа арналған планеталық беріліс қорабы

PGA Series Auger Drive, жем араластырғышқа арналған планеталық беріліс қорабы

PGA сериялы шнек жетекті планетарлық редукторлар 540 айн/мин трактор PTO-дан басқарылатын TMR жем араластырғыштары мен диеталық фидерлерге арналған. Үздіксіз момент 11,1:1-ден 662,8:1-ге дейінгі арақатынастармен және стандартты 1"3/8 Z6 немесе 1"3/4 Z20 кіріс сплайндарымен 3,810 Н·м (PGA-502) бастап 42,000 Н·м (PGA-4203/4204) дейін жұмыс істейді. Тісті доңғалақтар мен білікшелер жоғары берік легирленген болат, газдың HRC58 тіс-бетінің қаттылығына дейін көміртекті; шойыннан жасалған бір бөліктен тұратын корпус шаңға, суспензияға және жууға арналған IP65 стандартына сәйкес қос тығыздағышты пайдаланады. Raydafon компаниясы Қытайдың Нинбо қаласындағы өзінің ISO 9001 шеберханасында OEM араластырғыш құрастырушылары үшін және фермалар мен дилерлер үшін ауыстыру құрылғысы ретінде шығарған. Арнайы коэффициенттер, шығыс фланецтері және монтаждау беттері сызбаға сәйкес жасалған. 24 сағат ішінде расталған таңдау және баға ұсынысы үшін араластырғыш үлгісін немесе сызбаңызды жіберіңіз.

PGA Series Auger Drive, жем араластырғышқа арналған планеталық беріліс қорабы

11,1:1 мен 662,8:1 арақатынастарымен 3,810–42,000 Н·м үздіксіз айналу моментін беретін, TMR араластырғыштары мен диеталық фидерлерге арналған 540 айн/мин PTO басқарылатын планетарлық редуктор. Шойын корпусы, көміртекті легірленген болаттан жасалған тісті доңғалақ, қос нығыздау және шаң, балшық және жуу кезінде күнделікті жұмыс үшін IP65 қорғанысы.

  • 3 810–42 000Үздіксіз момент (Н·м)
  • 11.1:1–662.8:1Қолжетімді коэффициенттер
  • 540 айн/минНоминалды енгізу жылдамдығы
  • IP65Шаң мен судан қорғау

Азық араластырғыштары мен TMR вагондарына арналған PGA сериялы шнек жетекті планеталық беріліс қорабы

PGA сериясы трактордың PTO және жем араластырғыштың араластырғыш бұрандасы арасында орналасқан шнек жетек бөлігі болып табылады. Трактордың 540 айн/мин кірісі планетарлық саты арқылы шнекке сүрлемді, пішенді және концентратты тоқтатпай көтеру және бүктеу үшін қажет төмен, жоғары айналу моментіне дейін азаяды. Жүктеме жолы бірнеше планеталық берілістерде ортақ болғандықтан, жетек араластырғыштың алдыңғы немесе бүйір тақтасына бұранданы бекіту үшін жеткілікті ықшам болып қалады, сонымен бірге ең кіші үлгідегі 3810 Н·м-ден ең үлкенінде 42 000 Н·м дейін үздіксіз айналу моментін береді.

Raydafon PGA сериясын Қытайдың Нинбо қаласындағы өз шеберханасында ISO 9001 сапа жүйесі бойынша құрастырады және оны жем араластырғыш пен диеталық фидер өндірушілеріне OEM құрылғысы ретінде, сондай-ақ дилерлерге ауыстырылатын беріліс қорабы ретінде жеткізеді. Машинаңыз PTO басқарылатын болса, оны aАзық араластырғыштарға арналған PTO білігі; егер араластырғышыңыз планетарлық емес, қиғаш кезеңді пайдаланса, салыстырыңызжем араластырғыштың беріліс қорабыауқымы сол сайтта.

Auger Drive планеталық беріліс қорабы дегеніміз не және ол қалай жұмыс істейді?

Шнек жетекті планеталық беріліс қорабы коаксиалды редуктор болып табылады, онда күн беріліс планета тасымалдаушысы тасымалдаған кезде сақиналы беріліс ішінде айналатын бірнеше планеталық берілістерді басқарады. Сондықтан айналу моменті бір жұптың орнына бірден бірнеше тіс контактілері арқылы беріледі, сондықтан планеталық блок қысқа, дөңгелек корпуста ауыр араластырғыш жүктемесін көтере алады және мұздатылған немесе тығыздалған жемде толық шнек іске қосылғанда пайда болатын соққыға қарсы тұрады.

Азық араластырғышында реттілік қарапайым: 540 айн/мин жылдамдықта трактордың PTO, шнек білігінде шамамен 5-50 айн/мин планеталық азайту және салыстырмалы түрде шағын тракторға үлкен араластырғыш бұранданы айналдыруға мүмкіндік беретін моменттің көбейтіндісі. Сондықтан PGA сериясын шағын тракторларды басқаратын фермалар таңдайды - трактор емес, беріліс қорабы қосымша бұрылу күшін береді. Дәл осындай принцип сүрлем және биогаз қондырғыларын қоректендіргіштерге де қолданылады, мұнда үздіксіз төмен жылдамдықтағы айналу ең жоғары жылдамдықтан маңыздырақ.

Техникалық сипаттамалар және үлгі диапазоны

Барлық модельдер 540 айн/мин кіріс жылдамдығымен есептелген. Әрбір бағанды ​​көру үшін кестені бір жаққа жылжытыңыз.

Үлгі Үздіксіз момент (Н·м) Максималды момент (Н·м) қатынасы i Кіріс білігі
Бір сатылы және екі сатылы модельдер
PGA-502 3 810 7 620 12.36–15.51 1"3/8 Z6
PGA-1002/3 8500 17 000 16,8–30,6 1"3/4 Z20
PGA-1202 11 600 23 200 11.1–19.4 1"3/4 Z20
PGA-1602/3 15 700 31 400 13,4–47,5 1"3/4 Z20
PGA-1702/3 15 700 31 400 13,4–47,5 1"3/4 Z20
PGA-2102/3 21 000 47 000 12.1–62.1 1"3/4 Z20
PGA-2502 23 780 48 000 13,6–23,6 1"3/4 Z20
PGA-3003/4 30 760 61 520 25,7–84,4 1"3/4 Z20
PGA-4203 42 000 142 000 27,8–91,4 1"3/4 Z20
Үлкен тік араластырғыштар мен биогазды фидерлерге арналған жоғары коэффициентті модельдер
PGA-1603 15 700 31 400 24,4–116,9 1"3/4 Z20
PGA-1703 15 700 31 400 24,4–116,9 1"3/4 Z20
PGA-2103 21 000 47 000 31,8–126,5 1"3/4 Z20
PGA-2503 23 780 48 000 35,7–142,2 1"3/4 Z20
PGA-3004 30 760 61 520 97,4–612,3 1"3/4 Z20
PGA-4204 42 000 142 000 105,4–662,8 1"3/4 Z20
  • Максималды айналу моменті – жүктелген шнекті іске қосу кезінде беріліс қорабы қабылдайтын үзік-үзік шыңы; үздіксіз айналу моменті - үздіксіз араластыру міндеті үшін мән.
  • Көрсетілген кіріс білігінің опциялары стандартты 1"3/8 Z6 және 1"3/4 Z20 PTO профильдері болып табылады. Басқа сплайндарды, тесік өлшемдерін және шығыс фланец өлшемдерін сызбаңызға өңдеуге болады.
  • Берілген кадр үшін тізімделген ауқымнан тыс арақатынастарға кейде кезеңдерді біріктіру арқылы қол жеткізуге болады — қажетті шығыс жылдамдығын жіберіңіз, біз растаймыз.

Миксеріңіз үшін дұрыс PGA үлгісін қалай таңдауға болады

  1. Жақтауды трактор қуаты мен шнектің өлшеміне сәйкестендіріңіз.40–80 а.к шағын араластырғыштар әдетте PGA-502 немесе PGA-1002/3 жұмыс істейді; орташа диапазондағы 80–150 а.к. күші бар TMR вагондары әдетте PGA-1602/3-тен PGA-2502-ге дейін пайдаланады; үлкен тік араластырғыштар мен биогаз фидерлері PGA-3004 немесе PGA-4204 дейін жылжиды.
  2. Міндетіңізге сәйкес тұрақты моментті тексеріңіз.Миксердің қажетті шнек моментін ең жоғары көрсеткішпен емес, кестедегі үздіксіз көрсеткішпен салыстырыңыз. Ең жоғары мән - жұмыс рейтингісі емес, іске қосу үшін бос орын.
  3. Кіріс білігін растаңыз.Еуропадағы және Солтүстік Америкадағы көптеген тракторлар 540 айн/мин жылдамдықта 1"3/8 Z6 пайдаланады, ал үлкенірек машиналар 1"3/4 Z20 пайдаланады. Қате сплайн - біз көретін ең көп таралған тапсырыс қатесі.
  4. Монтажды және май деңгейін тексеріңіз.Болт үлгісін, шығыс фланецті және май құюшы орнын араластырғыш жақтауына қарсы бекітіңіз, сонда құрылғы нұсқаулықта көрсетілген бұрышта орналасады.
  5. Техникалық қызмет көрсету аралығын жоспарлаңыз.Нұсқаулықта май сортын және өзгерту аралығын пайдаланыңыз; Егер қызмет көрсету тобына кепілдік жазбалары қажет болса, біз жөнелтіліммен бірге жазбаша техникалық қызмет көрсету кестесін бере аламыз.

Қай жақтауға сәйкес келетінін білмейсіз бе? Миксердің маркасын, шнектің диаметрін, трактордың ат күшін және қажетті шнек жылдамдығын жіберіңіз — біздің инженерлер тапсырыс беру алдында үлгі мен арақатынасты растайды.

Өнімнің егжей-тегжейі

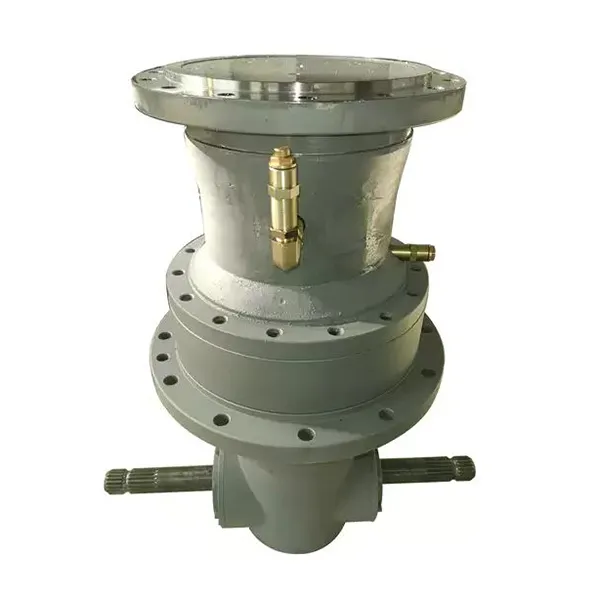

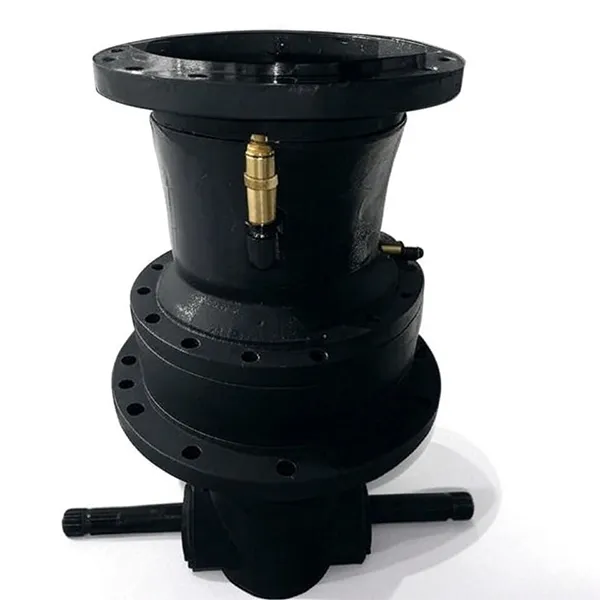

Төмендегі екі фотосурет те біз шығаратын PGA сериялы құрылғы: құйылған корпусы және PTO кірісі бар жинақталған беріліс қорабы және монтаждық тексерулер үшін пайдаланылатын өлшем сызбасы.

PGA series auger drive planetary gearbox for feed mixer with cast iron housing and PTO input shaft
PGA сериялы шнек жетекті планетарлық беріліс қорабы — шойын корпус, планетарлық редукция сатысы және PTO кіріс білігі.
PGA series feed mixer planetary gearbox outline and mounting dimension drawing
PGA сериялы қоректендіру араластырғышының планетарлық беріліс қорабының контуры және монтаждау өлшемдері.

Материалдар, тығыздау және құрылыс сапасы

Беріліс және термиялық өңдеу

Тісті доңғалақтар мен білікшелер жоғары берік легірленген болаттан өңделеді және газбен карбюрленген, содан кейін шамамен HRC58 тіс бетінің қаттылығына дейін сөндіріледі, ал өзек соққыны сіңіру үшін жеткілікті берік болып қалады. Бұл комбинация PGA сериясының абразивті сүрлемге тозуға төзімділігін және оның қайталанатын жүктеуге төзімділігін береді және дәл сол жақтауды сыртқы конвертті өзгертпестен кең арақатынас диапазонында ұсынуға болатын себебі болып табылады.

Корпус және тығыздау

Корпус бір бөліктен тұратын шойын корпус болып табылады, ол мойынтіректердің саңылауларын концентрлі ұстайды және дайындалған корпус жіберетін дірілді басады. Кіріс және шығыс ұштарындағы қос тығыздау майлауды ішке ұстайды және шаңды, шламды және жуылатын суды сыртқа шығарады, бұл құрылғыға IP65 қорғаныс деңгейін береді. Май ұштары мен май құю нүктесі әдеттегі қызмет көрсетуді араластырғышты жұмыс күйінде орындауға болатындай етіп орналастырылған.

Жіберу алдында тестілеу

Әрбір беріліс қорабы іске қосылады және орау алдында тексеріледі: біркелкі айналуды және майдың тығыздалуын растау үшін жүктемесіз жұмыс істеу, редукторлар жинағындағы кері соққы мен контакт үлгісін тексеру, кіріс және шығыс фланецті соңғы тексеру. Сынақ жазбалары сіздің жобаңыз құжатталған дәлелдемелерді талап еткенде жөнелту құжаттарына қоса берілуі мүмкін.

Жем араластырғыш операторлары үшін негізгі артықшылықтар

  1. Жанармай құнының төмендеуі.Берілістің жоғары тиімділігі PTO мен шнек арасында аз қуат жоғалады, салыстырмалы араластыру жұмыстарында отын шығынын шамамен 30%-ға азайтады.
  2. Жылдамырақ іске қосу, алдын ала қыздыру жоқ.Беріліс жинағы жұмыс күйіне тез жетеді, сондықтан таңертеңгі топтамалар мен толықтыру қоспалары ұзақ қыздыруды қажет етпейді.
  3. Тұрақты жоғары жылдамдықты араластыру.Дəл тісті беріліс жинағы шөп, сүрлем жəне концентрат арқылы шнек жылдамдығын бір қалыпты ұстап тұрады, сондықтан рацион қабаттастырудың орнына біркелкі араласады.
  4. Тегіс, ұзаққа созылатын жетек.Симметриялық планетарлық орналасу беріліс күшін теңестіреді, кептеліс жүктемелерін және бүкіл жетектегі механикалық тозуды азайтады.
  5. Жүктеме кезінде автоматты қатынасты ауыстыру.Құрылғы тығыздалған немесе мұздатылған беруді бұзатын жоғары айналу моменті режимінде басталады, содан кейін қалған партия үшін жылдамырақ режимге ауысады.
  6. Шағын тракторлармен жұмыс істейді.Моментті күшейту кішірек, арзанырақ тракторға бірдей шнекті жүргізуге мүмкіндік береді, бұл басқа дала жұмыстарына үлкенірек машиналарды босатады.
  7. PTO қозғалтқышының қызмет ету мерзімі ұзағырақ.Төмен іске қосу моменті трактордың PTO және білік муфтасының соғуын азайтады, муфтаны ауыстыру аралығын 2-3 есе ұзартады.
  8. Тыныш, тұрақты жұмыс.Көп тісті тор беріліс қорабының дірілін жұтып, шуды және бекіткіштердің бос жұмыс істеу қаупін азайтады.
  9. Оңай жұмыс.Автоматты ауыстыру қолмен араласуды азайтады, сондықтан оператор редукторды емес, рационды және машинаны бақылайды.
  10. Құжатталған сапа.ISO 9001 өнімі, өңделген және өз зауытымызда жинақталған, қосалқы бөлшектермен және жеткізілгеннен кейін техникалық қолдауымен.

Жоғарыдағы жанармай үнемдеу және қызмет көрсету аралығы көрсеткіштері біздің беріліс қорабының дизайнына және азық араластырғыштың әдеттегі жұмысына негізделген; нақты нәтижелер тракторға, рационға және жұмыс жағдайларына байланысты.

Қолжетімді конфигурациялар және орнату

PGA сериясы үш жалпы араластырғыш схемасына қосылатын қатты, ықшам планеталық беріліс ретінде жеткізіледі. Бізге қайсысын құрастыратыныңызды немесе іске қосып жатқаныңызды айтыңыз және шығыс фланеці, бекіту беті және май толтыру орны сәйкесінше орнатылады.

Жүк машинасына орнатылған араластырғыштар

Шнек жетегі жүк машинасының қозғалтқышынан немесе гидравликалық қозғалтқыштан беріліс қорабы арқылы алынады, корпусы араластырғыштың алдыңғы тақтасында орнатылған.

Өздігінен жүретін машиналар

Жылжымалы шассиге орнатылған беріліс қорабы, онда төмен дірілді планеталық орналасу беріліс жинағын жол соғуынан қорғайды.

Тұрақты және стационарлық араластырғыштар

Мұнайды салқындату және қызмет көрсетуге қол жеткізуді жоспарлауға болатын биогаз қондырғыларында, қоректену орталықтарында және стационарлық TMR қондырғыларында үздіксіз кезекшілік.

Қолданбалар

PGA сериясы жем араластырғыштары мен биогаз қондырғыларын азықтандыру жүйелерінің айналуын басқарады. Әдеттегі қондырғыларға мыналар жатады:

  • Тік және көлденең TMR жем араластырғыштары және диеталық азықтандырғыштар
  • Бордақылау орталықтары мен фермадағы азық асханаларында шнек және бұрандалы конвейерлер
  • Сығымдалған материалды бөлшектеу керек сүрлем мен сабан араластыру желілері
  • Биогаз қондырғысының шикізат араластырғыштары мен мөлшерлеу бұрандалары үздіксіз жұмыс істейді
  • Төсек және қоқыс таратқыштар бірдей шнекті жетек принципін пайдаланады
  • Басқа брендтердің қолданыстағы араластырғыштарында тозған редукторларды қайта жаңарту

Құрылғыңыз бұл тізімде болмаса, қолданбаны және жұмыс циклін сипаттаңыз. Тұрақты биогаз беру құрылғысына сәйкес келетін беріліс қорабына жүк көлігіне орнатылған TMR вагоны үшін басқа май сипаттамасы немесе орнату бұрышы қажет болуы мүмкін.

Тұтынушы пікірлері

★★★★★

Роберт МартинесҚұбыр және учаске жабдығы бойынша мердігер, Хьюстон, АҚШ

Біз бұл планеталық беріліс қорабын Парсы шығанағы жағалауындағы құбыр жұмысында қолдандық, мұнда тұзды шашырату және тұрақты діріл қалыпты. Үздіксіз жұмыс істеген алты ай ішінде қондырғылар тісті доңғалақтарды қосу дәлдігінде өлшенетін өзгеріссіз тұрақты болды. Олар енді біздің дәнекерлеу позициясын басқарады, тіпті біркелкі емес толқындарда қолды тұрақты ұстайды. Құбырдың келесі кезеңінде олар біздің бекітілген жеткізушілер тізімінде.

★★★★★

Софи ДюбуаАвтокөлік бөлшектері зауытының өндіріс менеджері, Лион, Франция

Біздің штамптау сызығымызда екі жыл және позициялау дәлдігі әлі де жұқа алюминий парағында ±0,02 мм шегінде сақталады. Бұл қондырғыларға ауысқаннан кейін біздің бірінші өту өнімділігіміз шамамен 15%-ға жақсарды және беріліс қораптары майды жоспарлы ауыстырудан басқа ештеңені қажет етпейді.

★★★★★

Марко РоссиТехникалық қызмет көрсетуді сатып алушы, тоқыма машиналары, Италия

Мен Еуропа мен Қытай арасындағы кернеу айырмашылығына алаңдадым, олардың инженерлері бір түнде бейімделу жоспарын дайындап, қос вольтты басқару модулін жеткізді. Ағаш жәшікте тіпті дұрыс жағармай және жергілікті қосалқы бөлшектермен байланысы бар итальян тіліндегі техникалық қызмет көрсету жөніндегі нұсқаулық бар. Орнату интерфейсі біздің тоқу станогының жетек білігіне дәл сәйкес келді, іске қосу кезінде осьтік қозғалыссыз.

Сатып алушы туралы жиі қойылатын сұрақтар

  • Қай PGA үлгісі менің жем араластырғышыма сәйкес келеді?Трактордың ат күшін, шнек диаметрін және қажетті шнек жылдамдығын үздіксіз момент бағанына сәйкестендіріңіз: 40–80 а.к. араластырғыштар әдетте PGA-502 немесе PGA-1002/3 алады, 80–150 а.к. TMR вагондары PGA-1602/3 және PGA-2502, ал үлкен тік араластырғыштар PGA4 немесе биога-0 қабылдайды. PGA-4204. Бізге араластырғыш туралы мәліметтерді жіберіңіз, біз үлгі мен арақатынасты растаймыз.
  • Үздіксіз момент пен максималды моменттің айырмашылығы неде?Үздіксіз айналдыру моменті - үздіксіз араластыру үшін рейтинг; максимум момент – жүктелген шнек іске қосылған кезде құрылғы қабылдайтын үзіліссіз шың. Беріліс қорабының өлшемін үздіксіз суретте белгілеңіз және шыңды іске қосу бос орны ретінде қарастырыңыз.
  • Маған қай PTO кіріс білігі қажет?Стандартты опциялар 540 айн/мин тракторлардың көпшілігі үшін 1"3/8 Z6 және үлкенірек машиналар үшін 1"3/4 Z20. Егер сіздің PTO басқа сплайн, тесік немесе өлшем болса, сызбаны жіберіңіз, біз кірісті сәйкестендіру үшін өңдейміз.
  • Беріліс қорабы шаң мен судан қорғалған ба?Иә. Шойын корпусы күнделікті шаруашылықта пайдалану кезінде шаңды, шламды және жуу жағдайларын жабатын IP65 қорғаныс деңгейіне дейін кіріс және шығыс ұштарында қосарлы тығыздағышты пайдаланады.
  • Мен реттелетін қатынасқа, фланецке немесе корпустың әрлеуіне тапсырыс бере аламын ба?Иә. Raydafon тісті берілістерді өңдейді және агрегаттарды өз зауытында жинайды, сондықтан OEM бағдарламалары үшін сызбаға тапсырыс беру коэффициенттері, шығыс фланецтері, монтаж беттері, май толтыру орындары және бояу әрлеуі шығарылады.
  • Жеткізу уақыты, қосалқы бөлшектер және кепілдік туралы не деуге болады?Стандартты жақтаулар қысқа кесте бойынша жеткізіледі және реттелетін блоктар расталған сызбаға сәйкес келеді. Қосалқы беріліс жинақтары, тығыздағыштар және подшипниктер бөлек қол жетімді және кепілдік шарттары баға ұсынысында көрсетілген. Саны мен жеткізу портын 24 сағат ішінде нақты бағаға жіберіңіз.

Қатысты өнімдер және қосымша оқу

Raydafon бір зауыттан және бір тексеру стандартынан беріліс қорабын, білікке және муфталарға тапсырыс беруге болады:

PGA сериясының беріліс қорабының бағасын сұраңыз

Араластырғыш үлгісін немесе сызбасын, трактордың ат күшін, қажетті шнек жылдамдығын және жеткізу портын жіберіңіз. Біздің инженерлер жақтауды, қатынасты және кіріс білігін растайды, содан кейін 24 сағат ішінде қатаң бағамен жауап береді.
