Bevel редукторының түрлері және олардың берілу принциптері қандай?

2025-08-19

Екі негізгі білік параллель болмаса, олардың арасындағы беріліс берілісі қиылысатын осін беріліс беруі немесе беріліс беру деп аталады.Бюльге арналған берілістаратушы біліктер арасында арнайы таратуға арналған тарату компоненттері. Олардың тіс ұзындығы мен пішіндері, соның ішінде сілем, дөңгелек және доғ тәрізді. Тікелей лақтырғыштардың кең спектрінің арқасында айтарлықтай назар аударды. Тікелей беріліс дақылдары бір кездері аз танымал болғанымен, оларды қиындықтарға тапсыру үшін олар біртіндеп оларды спиральды дақылдармен алмастырады. Спиральды дақылдар арнайы станоктарды қажет етеді, бірақ олар арнайы берілетін құралдарды қажет етеді, сонымен қатар олар автомобильдер, тракторлар, тракторлар және көмір өндірісі сияқты қосымшаларда кеңінен қолданылады.

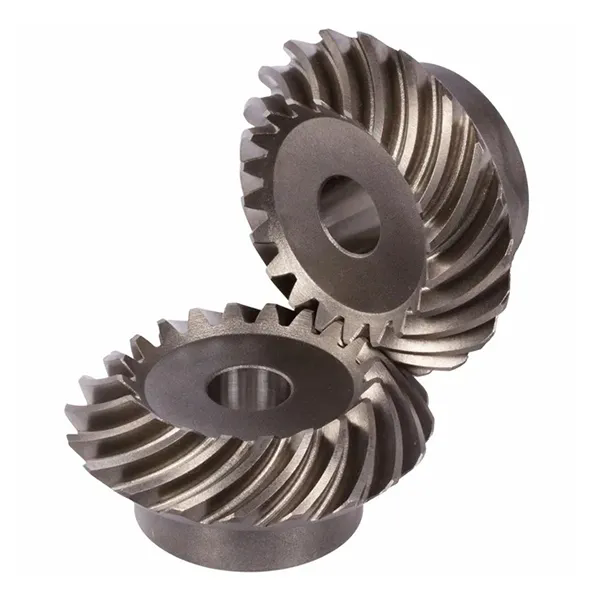

Bevel Gear

Тікелей лақтырғыш

Көптеген түрлерінің қатарындаБюльге арналған беріліс, түзу тегіс берілістер, қарапайым тіс профилі және керемет беріліс өнімділігі көптеген механикалық жүйелерде негізгі компоненттерге айналды. Алайда, беріліс түрі нашар жұмыс істеп тұрған және жалпы орташа жылдамдыққа қарағанда 5 м / с-тан аз. Олардың жүктеме сыйымдылығы да төмен. Алайда, олардың өндірісінің қарапайымдылығы оларды кеңінен қолдануға мәжбүр етеді.

Тікелей дақылдар

Негізгі біліктер қиылысқан және параллель болмаған кезде, пайдаланылған беріліс берілісі тіке берілістерді беріліс деп атайды. Бұл тарату әдісі автомобильде, аэроғарышта және басқа салаларда кеңінен қолданылады және механикалық жүйелердің тиімділігі мен тиімділігін арттыру үшін үлкен мәнге ие.

Дөңгелек доғалы дақылдар

Сондай-ақ, спиральды дақылдарды беріліс деп аталатыны белгілі, олар прогрессивті байланысқа арналған доңғалақты тістің текшелік құрылымын және үлкен қабаттасу арақатынасымен ерекшеленеді, нәтижесінде тегіс беру, төмен шу және жоғары жүктеме сыйымдылығы бар. Тістердің ең аз саны 5-тен төмен болуы мүмкін, үлкенірек беріліс коэффициенттері мен кіші механизмнің өлшемдеріне мүмкіндік береді. Цилиндрлік берілістермен, дөңгелек доғалы беріліспен бөлісу Көптеген ұқсастықтарды бөлісу, дирекциялық дақылдар беріліс желісі, конустың таза домалануы арқылы тиімді берілістерге қол жеткізеді, тісті тегіс және тегіс және тиімді берілістерді қамтамасыз етеді.

Келесі кестеде осы үшеуді одан әрі түсінуге көмектеседіБегел берілісТрансмиссия әдістері.Райдафоноларды сатып алуға шақырады.

Белгі	Тікелей лақтырғыш	Спиральды кесек редуарлары	Zerol Bevel Gears (қисық тіс)
Тіс дизайны	Тік тістерді тіке	Спиральды бұрышы бар қисық тістер (25-40 °)	0 ° Spiral бұрышы бар қисық тістер (гибридті)
Байланыс үлгісі	Нүктелік байланыс → Біртіндеп тарту	Жол байланысы → Тегіс жылжыту әрекеті	Жолмен байланыс (спиральға ұқсас)
Жүктеме сыйымдылығы	Төмен (тістің ұшындағы стресс концентрациясы)	Ең жоғары (таратылған байланыс + біртіндеп тор)	Орташа (түзуден жоғары, спиральдан төмен)
Шу және діріл	Жылдамдықта жоғары шу (кенеттен соққылар)	Тым үнсіз (үздіксіз келісім)	Төмен шу (түзуден тегіс)
Әсерлілік	90-95% (сырғанау үйі)	95-99% (жылжымалы үстемдік)	92-96%
Осьтік тарту	Төмен (минималды осьтік күш)	Жоғары (спиральды бұрышқа байланысты)	Нөлге жақын (0 ° Helix иілуден аулақ болады)
Өндіріс	• қарапайым (форманы кесу) • Төмен құны	• Кешен (бетті ұнтақталған) • Жоғары құны	• Қалыпты күрделілік • CNC ұнтақтау қажет
Қолданбалар	Төмен жылдамдық: • Механикалық сағаттар • Қол құралдары	Жоғары сапалы: • Автомобиль дифференциалды-санаттары • тікұшақ беру	Сезімталдық жүйелер: • Теңіздегі беріліс қораптары • Баспа дискілерін басып шығару
Негізгі артықшылықтар	• Төмен құны • оңай құрастыру	• Жоғары күш / тегістік • Қуат үшін ықшам мөлшері	• тыныш + осьтік тарту • оңай орнату
