Кранның қарсы салмағының гидравликалық цилиндрі
  • Кранның қарсы салмағының гидравликалық цилиндріКранның қарсы салмағының гидравликалық цилиндрі
  • Кранның қарсы салмағының гидравликалық цилиндріКранның қарсы салмағының гидравликалық цилиндрі

Кранның қарсы салмағының гидравликалық цилиндрі

Кранның қарсы салмағының гидравликалық цилиндріжылжымалы крандар мен порт жабдықтары үшін. Жебенің ауытқуын ±1° шегінде ұстап тұру және теңгерімсіздікті өшіруді азайту үшін қарсы салмақ блогын нақты уақытта жылжытады. QAY220 класындағы 200–220 т жер бетіндегі крандарға арналған.

БорΦ200 мм· ТаяқшаΦ100 мм· Инсульт180 мм· Жұмыс қысымы25/40 МПа· Салмағы124 кг· Сурет №.QAY220.12/13A-00· 35CrMo класты легирленген болат · ISO 9001 зауыты · MOQ 1 дана · Таңдамалы инсульт қол жетімді · 24 сағат ішінде баға белгілеу.

Саңылау Φ200 · Штанга Φ100 · 25/40 МПа · OEM зауыты

Кранның қарсы салмағының гидравликалық цилиндріМобильді крандар және порт жабдығы — арнайы инсульт, тәулік бойы баға белгілеу

Raydafon жүк қозғалған кезде жебенің тепе-теңдігін сақтайтын кранның қарсы салмағының гидравликалық цилиндрін шығарады. Беті хромдалған немесе коррозияға қарсы өңделген беріктігі жоғары легирленген болаттан жасалған, ол балама жүктеме кезінде тұрақты күш беруді, ±1° жебенің тербелісін басқаруды және әдеттегі цилиндрлерге қарағанда 15%-дан астам энергияны үнемдеуді қамтамасыз етеді. Нинбодан, Қытайдан зауыттан тікелей жеткізілім — ISO 9001 процесті басқару, MOQ 1 дана, реттелетін инсульт және орнату интерфейсі қол жетімді.

Саңылау (D)
Φ200 мм
Таяқша (d)
Φ100 мм
Инсульт (S)
180 мм
Қашықтықты орнату
530 мм
Жұмыс қысымы
25/40 МПа
Салмағы
124 кг
Сурет №
QAY220.12/13A-00
MOQ
1 дана

Кранның қарсы салмағының гидравликалық цилиндрі сіздің краныңызда не істейді

Қарсы салмақ гидравликалық цилиндрі жылжымалы кранның қарсы салмақ жүйесінің негізгі жетекі болып табылады. Жебе ұзартылған кезде, цилиндр кранның ауырлық орталығын қауіпсіз конверттің ішінде ұстау үшін қарсы салмақ блогын нақты уақытта жылжытады. Онсыз кран бекітілген қарсы салмаққа сүйенеді, яғни көтеру қабілеті төмендейді немесе шасси қажеттіден ауыр болуы керек.

Raydafon компаниясының қарсы салмақ цилиндрі датчик немесе оператор сигналдарын қарсы салмақты дәл анықтауға аудару үшін кранның гидравликалық басқару жүйесімен жұмыс істейді. Нәтиже - бум қозғалысының біркелкі болуы, желді күндерде көтеру кезінде аз ауытқу және теңгерімсіздік дабылдарынан күтпеген өшірулер. Сатып алушылар үшінөнеркәсіптік гидравликалық цилиндрлер, бұл цикл уақыты мен қауіпсіздік шегіне ең тікелей әсер ететін құрамдас.

Егер сіздің краныңыз басқа қарсы салмақ функциясын пайдаланса, мысалы, ілінісу жебесі жүйесі - салыстырыңызкранның гидравликалық цилиндрінемесе толық шолужылжымалы кранның гидравликалық цилиндр диапазонытаңдау алдында.

Кранның қарсы салмағының гидравликалық цилиндрінің техникалық сипаттамалары

Төмендегі стандартты үлгі 200–220 т мобильді кранның қарсы салмақ жүйелерін қамтиды. Арнайы тесік, инсульт және орнату қашықтығы қол жетімді — сызбаңызды жіберіңіз, біз 24 сағат ішінде өлшемді ұсынысты қайтарамыз.

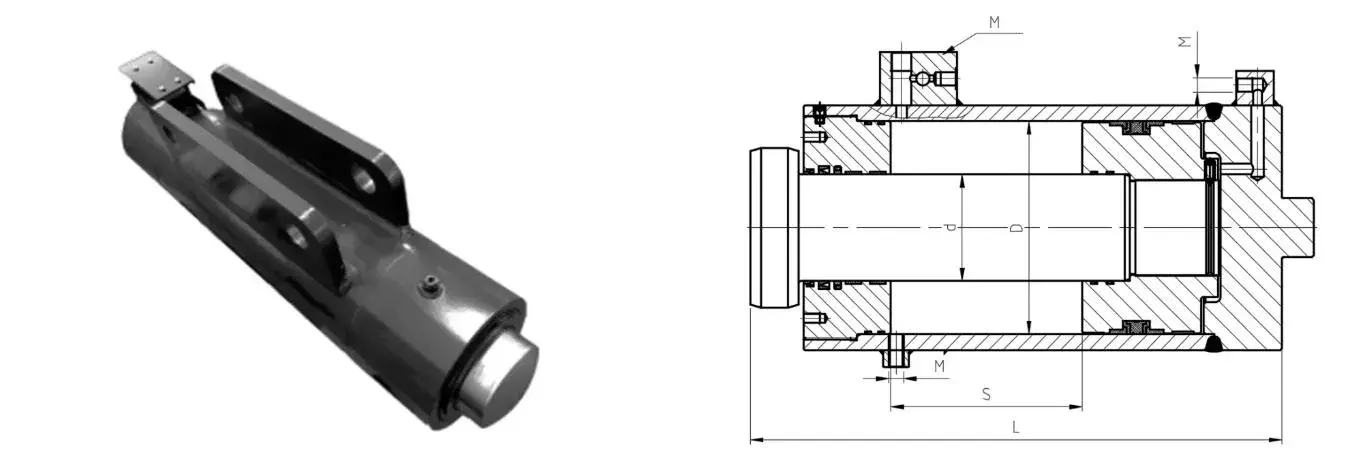

Crane counterweight hydraulic cylinder dimension drawing QAY220.12/13A-00

Кранның қарсы салмағының гидравликалық цилиндрінің өлшем сызбасы — QAY220.12/13A-00

Стандартты кранның қарсы салмағы гидравликалық цилиндр — Техникалық деректер
Цилиндр атауы Сурет № Бор Д Rod d Инсульт С Орнату қашықтығы L Жұмыс қысымы Интерфейс М Салмағы
Қарсы салмақты гидравликалық цилиндр QAY220.12/13A-00 Φ200 мм Φ100 мм 180 мм 530 мм 25 МПа / 40 МПа 3-G1/4 · M20×1,5 · 2-M14×1,5 124 кг
Саңылау Φ200 мм Штанга Φ100 мм Инсульт 180 мм 25/40 МПа 124 кг QAY220.12/13A-00

Сізге қажет өлшем емес пе? Біз сондай-ақ басқа тоннаждық кран кластары үшін тапсырыс бойынша қарсы салмақ цилиндрлерін жасаймыз. Шұңқырды, штрихты, қысымды және орнату интерфейсін жіберіңіз - немесе жай ғана сызба нөміріңізді жіберіңіз - және біздің инженерлер сәйкестікті растайды.

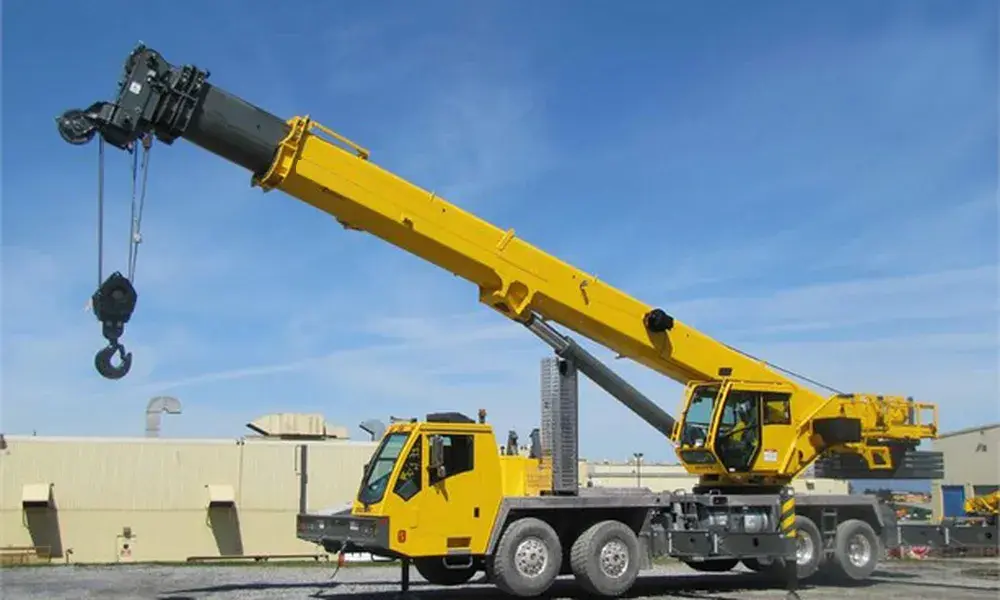

Crane counterweight hydraulic cylinder installed on mobile crane counterweight system

Неліктен сатып алу инженерлері Raydafon қарсы салмақ цилиндрлерін таңдайды?

Тапсырыстардың қайталануының үш коммерциялық себебі:ұзағырақ қызмет көрсету аралығы, техникалық қызмет көрсетудің аз еңбегі және толық инсульт кезінде тұрақты күш шығару.

01

Жоғары берік легирленген болат корпус

Үздіксіз жұмыс кезінде деформациясыз жоғары қысымға және ауыр жүктемеге төтеп береді. Беткі хромдау немесе коррозияға қарсы жабын ылғалды, тұзды шашыратқыш және шаңды алаң жағдайларын өңдейді.

02

Нақты позициялау

Тегіс телескоптау үшін кранның гидравликалық басқару жүйесімен жұмыс істейді — көтеру кезінде қарсы салмақты жылдам ауыстыру және жұқа орналастыру кезінде миллиметр деңгейіндегі теңгерімді реттеу.

03

Модульдік орнату

Кең ауқымды модификациясыз қолданыстағы крандарды орнату нүктелеріне сәйкес келеді. Тығыздағыштар мен қызмет көрсету порттарына стандартты құралдар арқылы қол жеткізуге болады — тығыздағыштарды ауыстырудың көпшілігі сайтта 30 минут ішінде аяқталады.

04

Энергия тиімді

Шығарылатын күш жұмыс жағдайына нақты уақыт режимінде реттеледі. Баламалы беріктіктегі кәдімгі цилиндрлермен салыстырғанда энергия шығыны 15%-дан астамға азаяды.

Қолданбалар: Сатып алушылар бұл цилиндрлерді орнататын жерде

Қарсы салмақты гидравликалық цилиндр жүк немесе жебе позициясы өзгерген кезде кран теңгерімді болуы керек жерде көрсетіледі. Әдеттегі қондырғыларға мыналар жатады:

Порттық контейнерлік крандар Кеме-жағаға арналған крандар Мұнара крандар Жер бетіндегі жылжымалы крандар Шынжыр табанды крандар Жел турбинасын орнату крандары Ауыр жабдықты такелаждау Болат конструкцияларды құрастыру Құрастырмалы ғимаратты көтеру Кеме жасау зауытының порталдық крандары

Тиісті кран функциясы қажет пе? Толық шолужылжымалы кранның гидравликалық цилиндр сериясынемесетелескопиялық гидравликалық цилиндрлер ауқымыбумды кеңейту қолданбалары үшін.

Арнайы қарсы салмақ цилиндрлері — OEM, жеке жапсырма және сызбаға негізделген өндіріс

Raydafon is an OEM hydraulic cylinder manufacturer, not a trading company. Баптау Қытайдың Нинбо қаласындағы өзіміздің ISO 9001 қондырғысында жүзеге асады — стандартты цилиндрлерімізді құрастыратын сол желі.

A

Саңылау және өзек өлшемі

Φ40 мм-ден Φ400 мм тесігі. Диаметрі және бетінің кедір-бұдыры бар қатты хромдалған өзек.

B

Инсульт және монтаждау

Арнайы инсульт ұзындығы, орнату қашықтығы, түйреуіш саңылау, фланец немесе трунионды орнату қажет.

C

Қысым және тығыздағыштар

Жұмыс қысымы 40 МПа дейін және одан жоғары. Жұмыс температурасына және сұйықтыққа сәйкес келетін тығыздағыш маркалары.

D

Қаптау және таңбалау

Хроммен қаптау, коррозияға қарсы жабын немесе бояу. Жеке затбелгі мен таңбалау қол жетімді.

Жұмыс қысымы, ағын және орнату интерфейсі бар PDF, DWG, DXF немесе STEP сызбасын жіберіңіз. Біздің инженерлер 24 сағат ішінде өлшемді ұсыныс пен зауыт бағасын қайтарады.

Сапаны бақылау, сертификаттар және 12 айлық кепілдік

Әрбір қарсы салмақ цилиндрі жөнелтілгенге дейін құжатталған тексеру маршрутынан өтеді - шетелдік сатып алушылар жеткізушінің мақұлдауын және кіріс инспекциясының дәлелдеріне сүйенеді.

  • ISO 9001 сертификатталған өндіріс процесі
  • Кіріс болатты тексеру және термиялық өңдеу жазбалары
  • Саңылауларды өңдеу, штанганың хром қалыңдығы және бетінің кедір-бұдыры туралы есеп
  • Қаптама алдында 1,5× номиналды жұмыс қысымында қысым сынағы
  • Тығыздағыштың орналасуы, инсульт және монтаж өлшемдерін тексеру
  • Өндірістік ақауларға қарсы 12 айлық шектеулі кепілдік

Қалай тапсырыс беруге болады: MOQ, жеткізу уақыты, орау және жеткізу

MOQ

1 дана

Стандартты өлшемдер 1 данадан жеткізіледі. OEM жобалары үшін 20 данадан бастап көлемді баға белгілеу.

ЖЕТЕКШІ

15 – 30 күн

Сурет салуды растаудан және депозиттен кейін. Арнайы дизайн 45 күнге дейін созылуы мүмкін.

ПАК

Ағаш қорап

VCI тот басуға қарсы пленка, кептіргіш, үлкен тесіктерге арналған тапсырыстық паллет. Экспорттық стандартты қаптама.

КЕМЕ

Теңіз / Әуе / Экспресс

EXW, FOB, CIF және DDP шарттары. Толық экспорттық құжаттар: CI, PL, CO, A/E нысаны, материал сертификаты.

Кранның қарсы салмағы гидравликалық цилиндр — Сатып алушының жиі қойылатын сұрақтары

Кранның қарсы салмағының гидравликалық цилиндрінің қызметі қандай?

Ол кранның ауырлық орталығын жебе ұзарған кезде немесе жүк қозғалған кезде қауіпсіз конверттің ішінде ұстап тұру үшін қарсы салмақ блогын нақты уақытта жылжытады. Бұл жеңілірек шассиге бірдей жүкті көтеруге мүмкіндік береді, жебенің ауытқуын азайтады және теңгерімсіздік дабылдарынан туындаған өшірулерді болдырмайды.

Кранның қарсы салмағы цилиндрінің стандартты сипаттамасы қандай?

Саңылау Φ200 мм, штанга Φ100 мм, инсульт 180 мм, орнату қашықтығы 530 мм, жұмыс қысымы 25 МПа және 40 МПа, интерфейс 3-G1/4 · M20×1,5 · 2-M14×1,5, салмағы 124 кг. Сызба нөмірі QAY220.12/13A-00.

Саңылау, инсульт және орнату интерфейсін теңшей аласыз ба?

Иә. Біз тесігі Φ40 мм-ден Φ400 мм-ге дейін, арнайы инсульт пен орнату қашықтығы, түйреуіш саңылау немесе фланецті бекіту және кез келген қажетті интерфейс жіптері бар арнайы қарсы салмақ цилиндрлерін жасаймыз. Send a PDF, DWG, DXF or STEP drawing and we will quote within 24 hours.

Максималды жұмыс қысымы қандай?

Стандартты модель 25 МПа үздіксіз және 40 МПа шыңға бағаланады. Жоғары қысым көрсеткіштері сұраныс бойынша сәйкес тығыздағыш таңдауымен және штанга хромының қалыңдығымен қол жетімді.

MOQ, жеткізу уақыты және кепілдік дегеніміз не?

Стандартты өлшемдер үшін MOQ 1 дана. Жеткізу мерзімі ұтыс тігуді растаудан және депозиттен кейін 15-30 күн. Өндірістік ақауларға қарсы 12 айлық шектеулі кепілдік. Әрбір жөнелтілімде жеткізілетін толық экспорттық құжаттар.

Қандай кран үлгілері осы қарсы салмақ цилиндрін пайдаланады?

Ол QAY220 класындағы жылжымалы крандарға және 200–220 тоннаға тең жер бетіндегі крандарға арналған. Біз сондай-ақ басқа тоннаж кластары үшін қарсы салмақ цилиндрлерін жеткіземіз — үйлесімділікті тексеру үшін кран үлгісін және сызба нөмірін жіберіңіз.

Қарсы салмақ цилиндрін қолданыстағы кранға қалай орнатуға болады?

Цилиндр негізгі модификациясыз крандарды орнату нүктелеріне сәйкес келетін модульдік монтаждау дизайнын пайдаланады. Тапсырыс бермес бұрын бекіту түйреуіштерінің диаметрін, орнату қашықтығын және гидравликалық интерфейсті растаңыз. Егжей-тегжейлі орнату сызбалары жөнелтіліммен бірге беріледі. Біздің инженерлер жеткізу алдында орнату жоспарыңызды да қарап шыға алады.

Жаппай тапсырыс бермес бұрын үлгіге тапсырыс бере аламын ба?

Иә. Үлгі тапсырыстар стандартты өлшемдерге қабылданады. Үлгі құны мен жүктің бағасы бөлек көрсетілген және бірінші жаппай тапсырысқа қарсы есепке алуға болады.

Кранның қарсы салмағы цилиндрінің бағасын сұраңыз

Кран үлгісін, сызба нөмірін немесе жұмыс қысымын жіберіңіз. Біздің инженерлер 24 сағат ішінде өлшемді ұсыныс пен зауыт бағасымен жауап береді.
