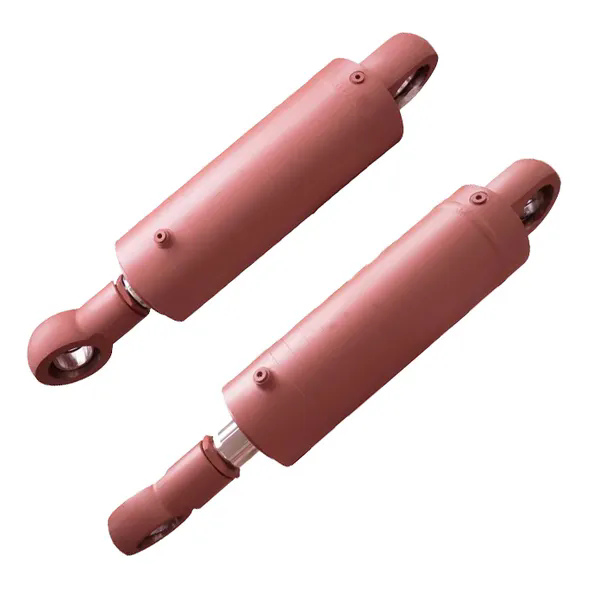

Жұмыс қысымы гидравликалық цилиндр дизайнына қалай әсер етеді?

Raydafon Technology Group Co.,Limitedқысым мен цилиндр өнімділігі арасындағы байланысты нақтылау үшін жиырма жыл жұмсады. Жұмыс қысымы техникалық кестедегі жай ғана сан емес - бұл материалды таңдауды, қабырға қалыңдығын, тығыздағыш архитектураны және тіпті штанганың бетін өңдеуді талап ететін негізгі күш. Гидравликалық цилиндр жоғары қысымға тап болған кезде, әрбір құрамдас сол күшті қауіпсіз және тиімді түрде ұстау үшін қайта ойластырылуы керек. Біздің инженерлер қысым гидравликалық цилиндрдің жеке басын анықтайды деп жиі айтады: төмен қысымды жүйелер шығындарға басымдық береді, ал жоғары қысымды конструкциялар металлургиялық тәжірибе мен микрон деңгейіндегі төзімділікті талап етеді.

Практикалық тұрғыдан алғанда, «Жұмыс қысымы гидравликалық цилиндр дизайнына қалай әсер етеді?» Деген сұрақ. кернеудің таралуын, шаршау мерзімін және сұйықтық динамикасын зерттеу арқылы жауап береді. Мысалы, 250 барға есептелген цилиндр 100 бар нұсқасымен салыстырғанда айтарлықтай жоғары аққыштық күші бар баррельді қажет етеді. Біздің зауыттаRaydafon кернеудің ыстық нүктелерін картаға түсіру үшін соңғы элементтер талдауын пайдаланады. Бұл мақалада біз жұмыс қысымын сенімді қысыммен байланыстыратын нақты параметрлерді, материал кестелерін және инженерлік логиканы қарастырамыз.гидравликалық цилиндрдизайн. Біз сондай-ақ біздің команда тау-кен, теңіз және мобильді қосымшалар үшін цилиндрлерді қалай реттейтіні туралы нақты тізімдермен бөлісеміз.

Неліктен жұмыс қысымы гидравликалық цилиндр үшін материалды таңдауды талап етеді?

Гидравликалық цилиндрдің материалы қысымды сұйықтық тудыратын орасан зор күштерге қарсы қорғаныстың бірінші желісі болып табылады. Жұмыс қысымы жоғарылағанда цилиндр бөшкесінің кернеуі (құрсау кернеуі) және шеткі қақпақтар сызықты түрде өседі. Ішкі диаметрі 100 мм цилиндр үшін қысымды 160 бардан 320 барға дейін көтеру баррельді жаруға тырысатын күшті екі есе арттырады. Сондықтан, біздің зауыт орташа қысымды сериялар үшін тек E355 немесе 27SiMn сияқты жоғары сортты болаттарды алады, ал экстремалды қысымдар үшін (400 бардан жоғары) 750 МПа-дан асатын шығымдылыққа қол жеткізу үшін термиялық өңдеуден өткен 4140 немесе 4340 сияқты хром-молибден қорытпаларына көшеміз.

Қысым әсер ететін негізгі материал қасиеттері

• Созылу күші:Қауіпсіздік коэффициентін (әдетте 2,5:1-ден 4:1-ге дейін) ескере отырып, ең аз шығымдылық шегі максималды жұмыс қысымынан туындаған кернеуден асуы керек.
• Дәнекерлеу мүмкіндігі:Жоғары берік болаттар крекингтің алдын алу үшін жиі алдын ала қыздыруды және дәнекерлеуден кейінгі өңдеуді қажет етеді, бұл қысымды ұстап тұру үшін өте маңызды.
• Қаттылық:300 бардан жоғары қысымдар үшін ішкі бет ластаушы заттардан микро дәнекерлеуге қарсы тұру үшін индукциялық қатайтуды қажет етуі мүмкін.
• Шаршауға төзімділік:Қысым циклдары үдемелі зақым келтіреді; ұсақ түйіршікті құрылымы бар материалдар (Raydafon Technology Group Co.,Limited пайдаланатындар сияқты) жарықшақтардың пайда болуына қарсы тұрады.

Біздің дизайнерлік топ бастапқы баға белгілеу кезеңінде жылдам анықтама ретінде төмендегі кестені пайдаланады. Ол жұмыс қысымының әдеттегі 80 мм гидравликалық цилиндрге арналған материал дәрежесін қалай ауыстыратынын көрсетеді.

Бөшкеден тыс поршеньдік штанганың материалы да дамиды. Жоғары қысымды гидравликалық цилиндр үшін біздің зауыт жоғары шыбықтың кернеуі кезінде баллға қарсы тұру үшін индукциялық қатайтылған 1045 немесе тот баспайтын болатты 17-4PH пайдаланады. 2024 жылы Raydafon Technology Group Co., Limited мобильді қосымшаларда үздіксіз 350 барда жұмыс істейтін цилиндрлерге арналған микро легирленген болатты енгізді. Бұл өзгеріс өңдеу мүмкіндігін сақтай отырып, шаршау мерзімін 40%-ға арттырды. Қорытындылай келе, «неге материал?» деген сұрақ туындайды. қысыммен тікелей жауап береді: көбірек қысым күштірек, қаттырақ және шаршауға төзімді қорытпаларды қажет етеді. Тиісті материал болмаса, цилиндр не ағып кетеді немесе апатты түрде жарылып кетеді.

Жұмыс қысымы негізінде қабырғаның қалыңдығын қалай есептеу керек?

Қабырғаның қалыңдығын есептеу гидравликалық цилиндрді жобалаудағы негізгі қадам болып табылады, ол жұмыс қысымымен тікелей байланысты. Біздің инженерлік бөлімде қолданылатын классикалық формула қалың қабырғалы цилиндрлерге арналған Lame теңдеуіне негізделген. Дегенмен, практикалық дизайн үшін біз жеңілдетілген нұсқаны қолданамыз:t = (P × D) / (2 × σ_рұқсат ету)мұндағы P – қысым, D – саңылау диаметрі, ал σ_allow – материалдың рұқсат етілген кернеуі (шығу шегі/қауіпсіздік коэффициенті). Бірақ бұл тек бастапқы нүкте.

Raydafon Technology Group Co.,Limited компаниясында біз әрқашан қосымша динамикалық факторларды қолданамыз, себебі қысым сирек статикалық болады. Соққы қысымдары (қысымның жоғарылауы) номиналды жұмыс қысымынан 1,5 есе жоғары болуы мүмкін. Сондықтан біздің гидравликалық цилиндрлердің конструкциялары мыналарды қамтиды:

• Номиналды емес, ең жоғары қысымға негізделген қабырғаның минималды есептеулері.Мысалы, 250 барда жұмыс істейтін жүйе 400 барға дейінгі шыбықтармен бізді 400 бар үшін жобалауға мәжбүр етеді, содан кейін циклдік қызмет ету мерзімін төмендетуге мәжбүр етеді.
• Сыртқы диаметрдің қадамдары:Стандартты өлшемдерде жиі дискретті OD қадамдары болады. Егер есептелген қабырға стандартты өлшемнің 90% асатын болса, қауіпсіздік шегін қамтамасыз ететін болса, біздің зауыт келесі үлкенірек стандартты түтікті таңдайды.
• Соңғы қақпақтың қалыңдығы:Қысым қақпақтарға да әсер етеді; біз болттардың үлгілері мен қақпақтың қалыңдығын анықтау үшін FEA пайдаланамыз, көбінесе жоғары қысымға арналған баррельден 20-30% қалың.
•


Біздің зауытта қадамдық әдіс

Көріп отырғаныңыздай, жұмыс қысымы динамикалық жүктемені, өндірістік төзімділікті және тіпті термиялық өңдеудің бұрмалануын қамтитын есептеулер тізбегін іске қосады. Біздің зауыт жақында бірқатар жеткізілдігидравликалық цилиндрлер500 бар пресс үшін; қабырғасының қалыңдығы 160 мм саңылау үшін 35 мм-ден асты, соғылған 4340 пайдаланады. Бұл жағдайда әрбір миллиметр ақсақ талдау арқылы ақталды және ультрадыбыстық сынақ арқылы тексерілді. Қорытынды: жоғары қысым қабырғаларды қалыңдатады, бірақ интеллектуалды дизайн салмақ пен шығындарды оңтайландыруды да қарастырады. Raydafon Technology Group Co.,Limited ықшам, бірақ берік цилиндрлер шығару үшін осы факторларды үнемі теңестіреді.

Жоғары жұмыс қысымы үшін қандай тығыздағыш технологиялары қажет?

Қысым көтерілген кезде тығыздағыштар ең нәзік, бірақ маңызды компоненттер болып табылады. Гидравликалық цилиндр тіпті төтенше қысым мен температура кезінде де ағып кетпейтін сұйықтықты сақтау үшін тығыздағыштарға сүйенеді. Төмен қысымдарда (100 бардан төмен) резервтік көшірмелері бар қарапайым нитрилді сақиналар жеткілікті болуы мүмкін. Бірақ жұмыс қысымы көтерілген сайын, экструзия негізгі қауіпке айналады. Тығыздағыш материал саңылаулардың экструзиясына қарсы тұру үшін жеткілікті қатты болуы керек, бірақ контактіні сақтау үшін жеткілікті икемді болуы керек. Raydafon Technology Group Co., Limited компаниясының инженерлері 250 бардан жоғары қысымдар үшін полиуретанды (PU) және PTFE негізіндегі қосылыстарды пайдаланады.

Қысыммен жұмыс істейтін тығыздағышты таңдау критерийлері

• Экструзия аралығын бақылау:Жоғары қысым металл бөлшектер арасындағы микроскопиялық саңылауларды ашады. 400-барлық гидравликалық цилиндр үшін біз PEEK немесе қоладан жасалған экструзияға қарсы сақиналарды (резервтік сақиналар) көрсетеміз.
• Үйкеліс және тозу:Жоғары қысым тығыздағыштың қуатталуын арттырады; PTFE қола сияқты арнайы төмен үйкеліс жабындары сырғып кетпес үшін поршеньді тығыздағыштарға қолданылады.
• Температураның көтерілуі:Қысым жылуды тудырады; Біздің зауыт май температурасы жоғары болса, HNBR немесе FKM көмегімен 120°C үздіксіз жұмыс істеуге есептелген тығыздағыштарды таңдайды.
• U-тәрізді шыныаяқ пен поршеньді тығыздағыш:300 бардан жоғары қысымдар үшін біз поршеньді бағыттау үшін жиі қысыммен қуатталған U-шыны мен тозу сақинасының комбинациясын пайдаланамыз.

Төмендегі кестеде біз жұмыс қысымының диапазондарымен тікелей байланысты дизайнерлік топ пайдаланатын типтік тығыздағыштарды қорытындылаймыз:

Сонымен қатар, жоғары қысымда бетті әрлеу өте маңызды болады. Біздің зауыт тығыздағыштардың 400 барда аман қалуы үшін 0,2 мкм Ra шыбықтың әрлеуін талап етеді. Сондай-ақ үйкелісті азайту үшін хромдау немесе нитрлеуді қолданамыз. Raydafon Technology Group Co.,Limited компаниясында жақында жасалған бір жоба үшін біз теңіздегі кергіштерде қолданылатын 500 бар гидравликалық цилиндрге арналған тандемдік тығыздағыш құрылымын әзірледік; оның құрамына төрт сақина және қысымды түсіретін ойық кірді. Бұл арнайы тәсіл болмаса, тығыздағыш бірнеше секунд ішінде шығып кетеді. Осылайша, жұмыс қысымы материалды ғана емес, сонымен қатар тығыздау жүйесінің бүкіл архитектурасын тікелей анықтайды, миллиондаған циклдар бойы ағып кетпейтін өнімділікті қамтамасыз етеді.

Қысқаша мазмұны: Гидравликалық цилиндр дизайнындағы негізгі айнымалы қысым

Жұмыс қысымы гидравликалық цилиндрді жобалаудағы жалғыз ең әсер ететін фактор болып табылады. Беріктігі жоғары легирленген болаттарды таңдаудан бастап Lame теориясының көмегімен қабырға қалыңдығын дәл есептеуге дейін және көп компонентті PTFE тығыздағыштарын таңдаудан соңғы қақпақтардың шаршауын талдауға дейін - әрбір шешім «қанша бар?» Деген сұрақтан туындайды. Raydafon Technology Group Co., Limited компаниясында біз 50 бардан 700 барға дейінгі қысымға арналған цилиндрлерді жасадық және әрбір жоба қысым әсерлерін елемеу сәтсіздікке әкелетінін растайды. Берік материалдар, интеллектуалды қабырға өлшемдері және кеңейтілген тығыздау арқылы қысымды ескере отырып, біз қауіпсіз және тиімді гидравликалық цилиндрлерді жеткіземіз. Біздің зауыт қысым деректерін әрбір CAD үлгісіне және әрбір сапаны тексеруге біріктіреді, бұл түпкілікті өнімнің нақты әлем жағдайларына төтеп беруін қамтамасыз етеді. Raydafon Technology Group Co., Limited компаниясында біз құрастыратын әрбір гидравликалық цилиндр игерілген қысым туралы әңгімелейді. Сізге тау-кен жұмыстарына арналған ауыр цилиндр қажет пе, немесе өнеркәсіптік автоматтандыруға арналған жинақы қондырғы қажет пе, біздің команда 20 жылдық түсінікпен сізге қолдау көрсетуге дайын.Бүгін біздің зауытқа хабарласыңыз.
