Жүк көтергіш цилиндрі

Raydafon жүк көтергіш цилиндрі – шанышқы арбасын көтеретін және түсіретін діңгекке орнатылған тік көтергіш компонент. Сәйкес поршенді және оңтайландырылған тығыздағыш сақина құрылымы бар жоғары берік болаттан жасалған. Стандартты үлгілер Φ56-60 мм ұңғыманы, Φ45 мм штангасын, 1500-1505 мм инсультті және 17,5-18,1 МПа жұмыс қысымын қамтиды. Жетілдірілген үлгілерге жүкті де, діңгек құрылымын да қорғайтын, толық соққы кезінде қатты соққыны болдырмайтын буферлік құрылғы кіреді. Электрлік және дизельді жүк көтергіштермен үйлесімді. N30M300-ден A2A35M300-ге дейінгі бес стандартты үлгі, OEM үшін қол жетімді. MOQ 50 бірлік, 25-35 күндік жеткізу уақыты. Баға ұсынысы үшін жүк көтергіш үлгісін, инсульт талабын және санын жіберіңіз.
Raydafon · Қытай OEM өндірушісі

Электрлік және дизельді жүк көтергіштерге арналған арнайы жүк көтергіш цилиндрі — 1500 мм инсульт, OEM тікелей жеткізу

Жүк көтергіш цилиндрі – шанышқы арбасын көтеретін және түсіретін діңгекке орнатылған тік гидравликалық цилиндр. Raydafon оны сәйкес поршенді және майдың ағуы мен тозуын азайтатын оңтайландырылған тығыздағыш сақина құрылымы бар жоғары берік болаттан жасайды. Жетілдірілген үлгілерге толық соққы кезінде қатты соққының алдын алатын, нәзік жүкті қорғайтын және діңгектің тозуын азайтатын буферлік құрылғы кіреді.

-мен үйлесімді Электр және дизель
Жұмыс қысымы 17,5-18,1 МПа
Саңылау ΦD Φ56 - Φ60 мм
Штанга Φd Φ45 мм
Инсульт С 1500-1505 мм
Бірлік салмағы 32,6-50 кг
Тік және көлденең

Көтеру цилиндрі және көлбеу цилиндр - көтергіш цилиндр шын мәнінде не істейді

Тік ось

Көтергіш цилиндр(бұл өнім)

  • ҚозғалысТігінен жоғары және төмен
  • ФункцияШанышқы арбаны көтереді және түсіреді
  • Соққы диапазоны1500-1505 мм стандарт
  • МонтаждауДіңгек рельстерінің ішіне орнатылған
  • Буферлік құрылғыЖетілдірілген үлгілерде қол жетімді
Көлденең ось

Еңкейткіш цилиндр

  • ҚозғалысАлға және артқа еңкейту
  • ФункцияДіңгек пен айыр бұрышын өзгертеді
  • Соққы диапазоны32-193 мм
  • МонтаждауДіңгек негізінің бұрылысына бекітілген
  • Буферлік құрылғыӘдетте талап етілмейді
Жүк көтергіштің көлбеу цилиндрін көру →

Екі цилиндр де көтеру және орналастыру циклі кезінде бірге жұмыс істейді: оператор жүкті теңестіру үшін діңгекті еңкейтеді, содан кейін арбаны көтеру цилиндрімен бірге көтереді. Бір зауыттың екі цилиндрін сәйкестендіру гидравликалық реакцияны тұрақты сақтайды және қосалқы бөлшектерді түгендеуді жеңілдетеді. Толық ауқым тізімде берілгенЖүк көтергіш гидравликалық цилиндрсанат.

Бес стандартты үлгі — Толық сипаттамалар кестесі

Барлық бес модель бірдей жоғары берік болаттан жасалған корпусты және сәйкес келетін тығыздағыш сақина архитектурасын бөліседі. Жүк көтергіш діңгегіне және орнату қашықтығына сәйкес келетін үлгіні таңдаңыз немесе реттелетін құрастыру үшін OEM сызбаңызды жіберіңіз.

Сурет нөмірі Саңылау ΦD Штанга Φd Инсульт С Орнату. Л Қысым Порт Салмағы
N30M300-5/400000-000 Φ56 Φ45 1500 1658 18,1 МПа G1/2 32,6 кг
A2A30M300-400000-000 Φ56 Φ45 1500 1658 18,1 МПа M22×1,5 36 кг
3,5N4,5H-400000-003 Φ60 Φ45 1505 1780 17,5 МПа M22×1,5 41 кг
N35M300-5/400000-001A Φ60 Φ45 1500 1808 18,1 МПа G1/2 46 кг
A2A35M300-400000-000 Φ60 Φ45 1500 1808 18,1 МПа M22×1,5 50 кг

Орнату қашықтығына сәйкес келе алмайсыз ба? OEM сызба нөмірін немесе физикалық үлгіні жіберіңіз. Raydafon кері инженерлер, үлгіні шығарады және сол сызба бойынша топтаманы келтіреді. Басқа жылжымалы машиналарда қолданылатын гидравликалық цилиндрлердің кең ауқымын қараңызГидравликалық цилиндрсанат.

Өлшем сызбалары

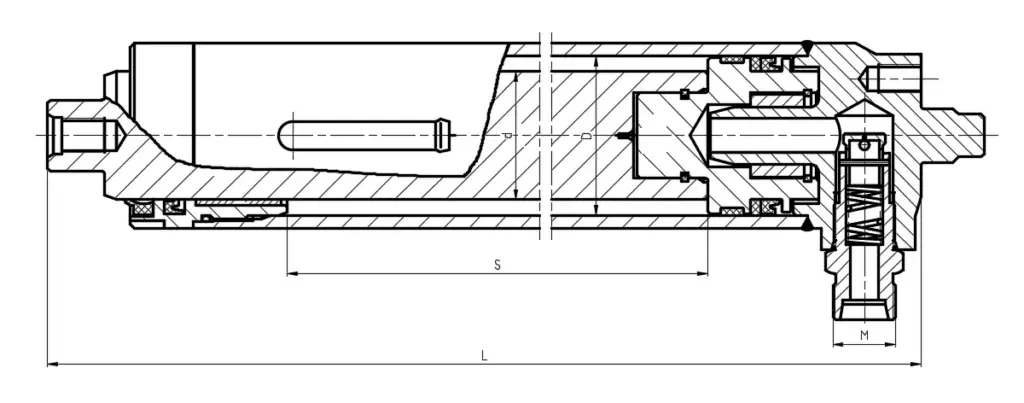

Forklift lift cylinder dimension drawing
Орнатуға шолу — орнату үлгісі, саңылау/шыбықтың интерфейсі және порттың орналасуы
Forklift lift cylinder product detail
Өнімнің егжей-тегжейі — тығыздағыш сақина құрылымы және поршеньді құрастыру
Forklift lift cylinder application photo
Қолдану — жұмыс істейтін жүк көтергіш діңгегіне орнатылған
Инженерлік дизайн

Цилиндрдің қызмет ету мерзімін ұзартатын төрт дизайн нүктесі

01

Жоғары берік болат корпус

Тозуға төзімділік және өңдеуге төзімділік негізгі талаптар болып табылады. Күнделікті циклдармен жүретін ауыр жүк көліктерінде ұзартылған қызмет көрсетуден кейін цилиндр бетінде аз көрінетін тозу байқалады.

02

Сәйкес келетін поршень және тығыздағыш сақина

Поршеньдік геометрия мен тығыздағыш сақина профилі жиынтық ретінде сәйкестендіріледі. Тығыздау сақинасының құрылымы оңтайландырылғаннан кейін майдың ағу ақаулары айтарлықтай төмендейді - бір тұтынушы техникалық қызмет көрсету жиілігі шамамен екі есе қысқарғанын хабарлады.

03

Жауапты көтеруді басқару

Цилиндр тұтқаның кірісіне бірден жауап береді. Операторлар жедел көтеру кезінде жылдам қозғала алады немесе нәзік жүктерді дәл анықтау үшін баяулай алады - кешігу жоқ, секіру жоқ.

04

Жетілдірілген үлгілердегі буфер құрылғысы

Соңындағы инсульт буфері шанышқы діңгектің жоғарғы жағына жеткенде поршеньді баяулатады. Ешқандай қатты соққы, діріл жоқ — бұл нәзік тауарларды қорғайды және діңгектің құрылымдық тозуын азайтады.

Raydafon жүк көтергіш цилиндрлерінің артықшылықтары

  • A
    Электрлік және дизельді жүк көтергіштермен үйлесімді

    Бес стандартты үлгі жүк көтергіш тіректерінің көпшілігін қамтиды. 1658 мм-ден 1808 мм-ге дейінгі орнату қашықтығы жалпы қоймалық және логистикалық жүк көліктеріне сәйкес келеді.

  • B
    Үздіксіз циклдар кезінде тұрақты қысым

    17,5-18,1 МПа номиналды. Сәйкес келетін поршень және тығыздағыш жинағы ешқандай ауытқусыз жиі жоғары-төмен циклдерінде қысымды тұрақты ұстайды.

  • C
    Майдың аз ағуы, аз тозу

    Оңтайландырылған тығыздағыш құрылымы шаңды қоймада және ылғалды ортада ағып кетуді азайтады. Төмен техникалық қызмет көрсету жиілігі операциялық шығындарды тікелей азайтады.

  • D
    Буферлік құрылғыны қорғау

    Жетілдірілген модельдер соққының соңында поршеньді баяулатады, нәзік жүкке қатты әсер етуді болдырмайды және діңгек пен цилиндрдің тозуын азайтады.

  • E
    OEM қолдауы

    Жүк көтергіштің маркасы мен үлгісін немесе сызба нөмірін жіберіңіз. Raydafon кері инженерлері, сол сызбадағы теңшелетін топтаманың үлгілері мен дәйексөздерін ұсынады.

  • F
    Зауыттық тікелей жеткізу

    Райдафонның Нинбодағы жеке зауытында өндірілген. Тұтынушылар сатудан кейінгі жылдам жауап және тұрақты партия сапасымен тікелей өндірушімен жұмыс істейді.

Жүк көтергіш цилиндрлері қай жерде қолданылады

Қоймаға тиеу және түсіру

Контейнерді тиеу, паллет жинау және сөрелерді тасымалдау. Жауапты көтеруді басқару стандартты паллет жүктерін өңдеуді жылдамдатады.

Зауыттық көтеру операциялары

Оператор жинақтау үшін діңгектің үстіңгі жағындағы биіктіктің жақсы бақылауын қажет ететін ауыр немесе тұрақты емес өндірістік жүктемелер.

Порт және логистикалық айналым

Үздіксіз ауыр цикл орталары. Буферлік құрылғы мен тозуы төмен тығыздағыштар цилиндрдің ауысымына мыңдаған циклдер арқылы жұмыс істеуін қамтамасыз етеді.

Кейінгі сауда және қосалқы бөлшектер

Танымал жүк көліктері үлгілері үшін сенімді OEM эквивалентті көтергіш цилиндрді қажет ететін жүк көтергіш дилерлері мен кейінгі жеткізушілер. Қор және тапсырыс бойынша өндіріс екі қол жетімді.

Тапсырыс сипаттамасы парағы

Үйлесімділік
Электрлік және дизельді жүк көтергіштер
Жұмыс қысымы
17,5-18,1 МПа
Саңылау диаметрі
Φ56 - Φ60 мм
Штанганың диаметрі
Φ45 мм
Инсульт
1500-ден 1505 мм-ге дейін
Орнату қашықтығы
1658-ден 1808 мм-ге дейін
Бірлік салмағы
32,6-дан 50 кг-ға дейін
Порт/интерфейс
G1/2, M22×1,5
Буферлік құрылғы
Соққысыз толық соққыны тоқтату үшін жетілдірілген үлгілерде қол жетімді
Тығыздау
Майдың ағуы мен тозуын азайту үшін оңтайландырылған тығыздағыш сақина құрылымы
Баптау
Таңдамалы саңылау, инсульт, порт түрі, OEM орамасы және жеке жапсырма
MOQ
Әр модельге 50 бірлік
Жаппай жеткізу уақыты
Депозиттен және сызбаны мақұлдағаннан кейін 25-35 күн
Дәйексөз негізі
Жүк көтергіш үлгісі және тоннаж, қажетті инсульт, порт өлшемі, саны, тағайындалған порт

Тапсырысыңыз Raydafon арқылы қалай өтеді

01

Қолданбаның қысқаша мазмұны

Жүк көтергіштің маркасы мен үлгісін, тоннажын, қажетті инсультті, порт өлшемін, санын және тағайындалған портты жіберіңіз.

02

Үлгіні таңдау

Raydafon стандартты үлгінің (N30M300 / A2A30M300 / 3.5N4.5H / N35M300 / A2A35M300) сәйкес келетінін немесе реттелетін құрастыру қажет екенін растайды.

03

Үлгі және сызбаны бекіту

Арнайы құрастырулар үшін Raydafon OEM бөлігін кері өңдеуден өткізеді, үлгіні шығарады және ұңғыманы, инсультты, орнату қашықтығын және порт өлшемдерін сатып алушымен растайды.

04

Корпус пен штангаларды өңдеу

Беріктігі жоғары болат цилиндр корпусы төзімділікке сай жасалған. Поршеньді штанга тозуға төзімділік үшін ұнтақталған және қатты хромдалған.

05

Құрастыру және буферді баптау

Поршень, тығыздағыштар, бағыттаушы төлке және буфер құрылғысы жиналған. Буферлік соққы номиналды қысымда тоқтау соққысыз болатындай реттелген.

06

Қаптама және жөнелту

Цилиндрлер тоттануға қарсы маймен және қорғаныш қақпақтары бар ағаш жәшіктерге оралған. Орау парағы, шот-фактура және тексеру есебімен теңіз, әуе немесе экспресс арқылы жеткізіледі.

Құжаттама және сапаны қолдау

  • ✓
    Материалдық сертификат

    Цилиндр корпусы мен өзек материалының сертификаты, пломбаның құрамдас деректер парағы әрбір жөнелтілімде беріледі.

  • ✓
    Қысым сынағы туралы есеп

    Әрбір баллон орау алдында номиналды қысымда сыналады. Ағып кету, инсульттің тегістігі және портты орнату жазылады.

  • ✓
    Өлшемді тексеру жазбасы

    Тесік, өзек, инсульт, орнату қашықтығы және порт өлшемдері тапсырыс берілген спецификацияға немесе тұтынушы сызбасына сәйкес жазылған.

  • ✓
    Экспорттық қаптама

    Тоттануға қарсы майы және қорғаныс қақпақтары бар ағаш қорап. Теңіз жүктерін тасымалдау үшін паллеттелген және байланған цилиндрлердің үлкен партиялары.

Жиі қойылатын сұрақтар

Жүк көтергіш цилиндр дегеніміз не?

Жүк көтергіш цилиндрі - шанышқы арбасын көтеретін және түсіретін діңгекке орнатылған тік гидравликалық цилиндр. Ол гидравликалық қысымды тік ось бойымен сызықты қозғалысқа түрлендіреді және жүк көтергіштегі көлбеу цилиндр мен рульдік цилиндрдің жанында орналасқан үш негізгі гидравликалық цилиндрдің бірі болып табылады.

Көтергіш цилиндр мен көлбеу цилиндрдің айырмашылығы неде?

Көтергіш цилиндр тігінен қозғалады және шанышқы арбасының биіктігін басқарады. Еңкейту цилиндрі көлденең қозғалады және діңгектің алға және артқа бұрышын басқарады. Жүкті көтеру немесе орналастыру кезінде екеуі де бірге жұмыс істейді. Raydafon екеуін де шығарады, ал көлбеу цилиндр сайтта бөлек көрсетілген.

Бұл цилиндр қандай жұмыс қысымын көтереді?

Модельге байланысты жұмыс қысымы 17,5 МПа немесе 18,1 МПа. Саңылау және өзек өлшемдері осы қысым диапазонына сәйкес келеді, сондықтан цилиндр үздіксіз көтеру циклдері кезінде қысымды тұрақты сақтайды.

Қандай материалдар мен тығыздағыштар қолданылады?

Цилиндр корпусы мен поршеньдік штанга жоғары берік болаттан жасалған. Тығыздау жинағы оңтайландырылған тығыздағыш сақина құрылымы бар тозуға төзімді қоспаны пайдаланады. Бұл құрылым майдың ағуы мен тозуын азайтады, бұл шаңды қоймада немесе ылғалды ортада қызмет ету мерзімін ұзартады.

Буферлік құрылғы дегеніміз не және ол не үшін маңызды?

Жетілдірілген Raydafon үлгілерінде цилиндрде инсульттің соңында буферлік құрылғы бар. Шанышқы діңгектің жоғарғы жағына жеткенде, буфер поршеньді баяулатады, сондықтан қатты «сықырлау» немесе діріл болмайды. Бұл нәзік жүкті қорғайды және діңгек пен цилиндрдің өзіне соққы тозуын азайтады.

Ол қандай жүк көтергіштермен үйлесімді?

Бес стандартты үлгі жалпы электрлік және дизельді жүк көтергіштерге арналған қолданбаларды қамтиды. Орнату қашықтығы 1658 мм-ден 1808 мм-ге дейін ауытқиды, сондықтан стандартты тіректердің көпшілігінде сәйкес модель бар. OEM діңгектері немесе ескі жүк көліктері үшін Raydafon реттелетін саңылауларды, жүрістерді және орнату қашықтығын қолдайды.

MOQ және жеткізу уақыты дегеніміз не?

MOQ бір үлгіге 50 бірлік. Жаппай жеткізу уақыты үлгінің күрделілігіне және тапсырыс санына байланысты депозит пен сызбаны мақұлдағаннан кейін 25-35 күн.

Баға ұсынысын қалай сұраймын?

Жүк көтергіш үлгісін және тоннажын, қажетті инсультті, порт өлшемін, саны мен тағайындалған портты жіберіңіз. Raydafon модельді растайды немесе тапсырыс бойынша құрастыруды жобалайды, содан кейін жеткізу уақыты мен орау мәліметтері бар FOB Ningbo бағасын ұсынады.
