Жүк көтергіштің көлбеу цилиндрі

Raydafon жүк көтергіштерінің көлбеу цилиндрі – 1,5-18 тонналық жүк көтергіштердегі шанышқы діңгектерінің қисаюын басқаруға арналған тапсырыс бойынша жасалған гидравликалық цилиндр. Поршені, цилиндр корпусы, өзек және тығыздағыш жинағы сәйкес келетін жоғары берік болаттан жасалған. Жұмыс қысымы 7-14 МПа, жүктеме кезінде қысымның ауытқуы жоқ. Стандартты саңылау диаметрі 60-100 мм, штанга диаметрі 25-40 мм, жүріс 32-193 мм. Бұрандалы бекіту және бекіту сақинасы қосылымы діңгекті алмастан бірнеше минут ішінде май тығыздағыштарын ауыстыруға мүмкіндік береді. Қойма, зауыт және порт операциялары үшін қолайлы. OEM жүк көтергіш маркалары үшін қол жетімді саңылау, инсульт және орнату қашықтығы. MOQ 50 бірлік, 25-35 күндік жеткізу уақыты. Баға ұсынысы үшін жүк көтергіш үлгісін, саңылау/инсульт талаптарын және санын жіберіңіз.
Raydafon OEM · Жүк көтергіштердің қосалқы бөлшектері

1,5-18 тонна жүк көтергіштерге арналған арнайы жүк көтергіш цилиндрі — OEM өндірушісінің тікелей жеткізуі

Жүк көтергіштің еңкейткіш цилиндрі - діңгек пен шанышқылардың алға және артқа қисаюын басқаратын гидравликалық компонент. Raydafon 1,5-18 тонна жүк көтергіштерге арналған көлбеу цилиндрлерді жоғары берік болатты және сәйкес поршеньді / штанганы / тығыздағыш жиынтығын пайдалана отырып шығарады. Жұмыс қысымы жүктеме кезінде 7-14 МПа тұрақты. Бұрандалы бекіту және бекіту сақинасы қосылымы діңгекті алмастан бірнеше минут ішінде май тығыздағыштарын ауыстыруға мүмкіндік береді. Қойма тиеу, зауыттық көтеру және порт айналымы үшін қолайлы.

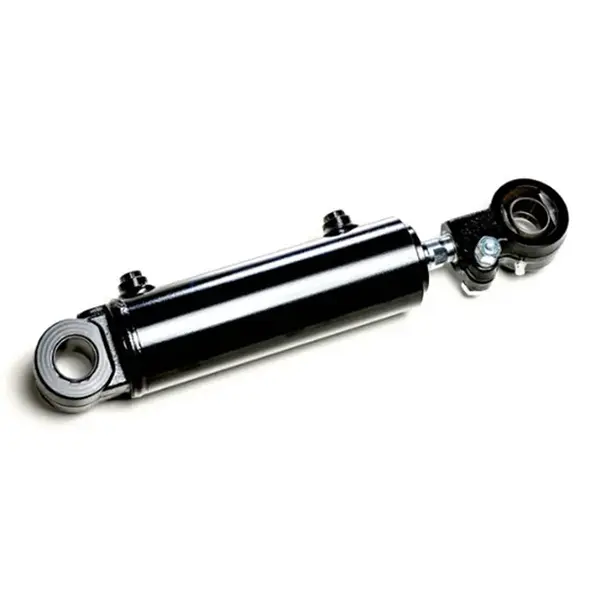

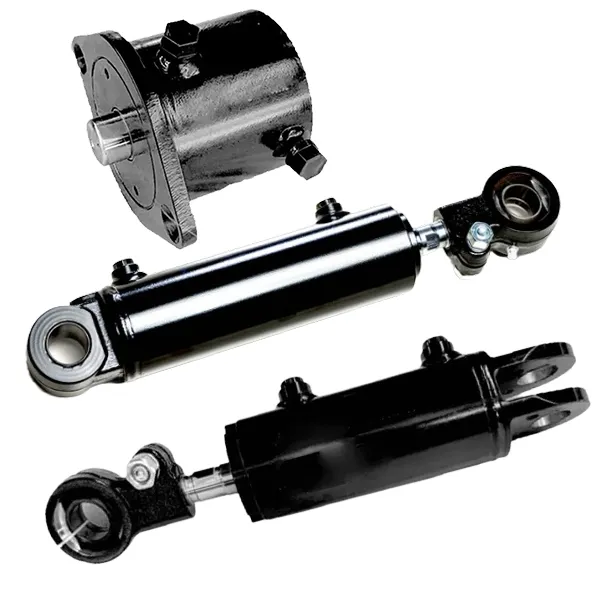

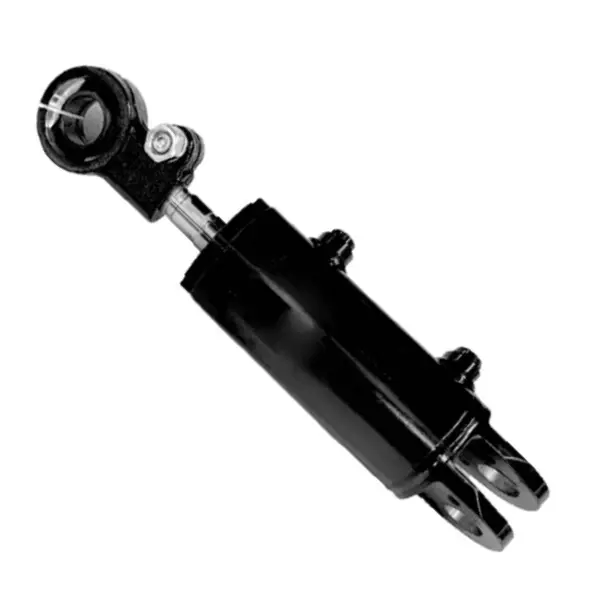

Forklift tilt cylinder Raydafon OEM manufacturer 1,5-18 тонна
7-14 МПа Жұмыс қысымы
Φ60-100 мм Саңылау диаметрі
Φ25-40 мм Штанганың диаметрі
32-193 мм Инсульт
3,4-22 кг Бірлік салмағы
Өнім анатомиясы

Еңкейткіш цилиндрдің ішінде — 25 сәйкес бөлік

Цилиндр тауарлық жабдықтан жиналмайды. Поршень, цилиндр корпусы, поршеньдік штанга және тығыздағыш жинағы тәжірибелі слесарь сәйкес жұпты қолмен аяқтайтындай жиынтық ретінде сәйкестендіріледі. Сондықтан цилиндр жоғары қысымда ұзақ жылдар бойы без қысымын жоғалтпай тұрақты жұмыс істейді.

Түрлі жүк көтергіш тоннаждары әртүрлі ішкі диаметрлер мен соққыларды пайдаланады, сондықтан көлбеу цилиндр үлгісі жүк көлігіне сәйкес келуі керек. Raydafon QA20V500-ден A45M300-ге дейінгі жеті стандартты үлгіні сақтайды және шығарады және тұтынушы сызбасына қарсы реттелетін үлгіні шығара алады. Оның орнына тік көтеру функциясын қажет ететін жүк көліктері үшін Raydafon сонымен қатар жүк көліктерін шығарадыЖүк көтергіш цилиндрі.

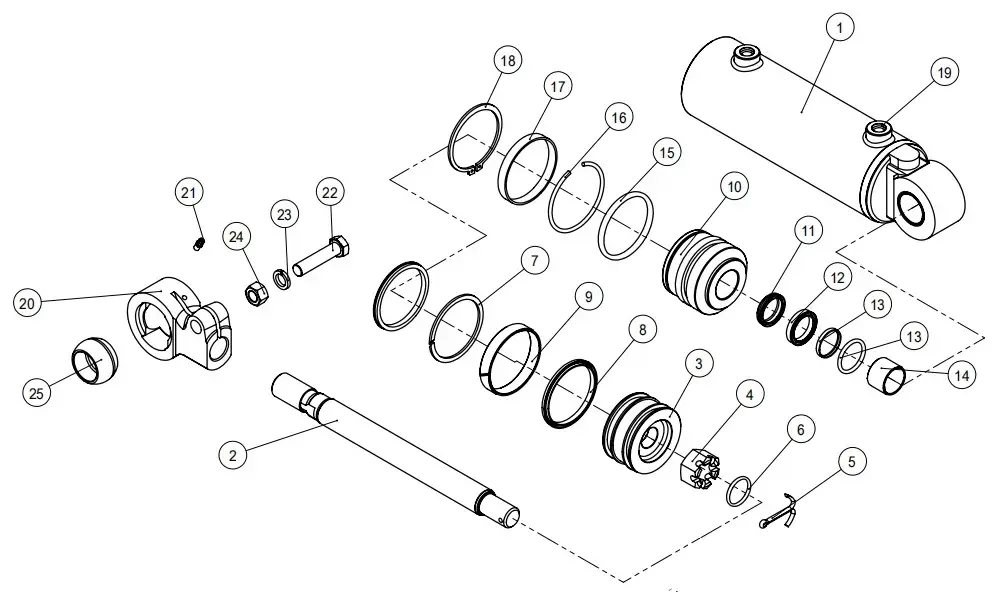

Forklift tilt cylinder parts anatomy
Нөмірленген бөліктер диаграммасы — 25 сәйкес құрамдас

25-Бөлім құрамдас тізім

Бөлшектер жарылған көрініске сәйкес болу үшін төменде нөмірленген. 1-25 сандары жоғарыдағы диаграммаға сәйкес келеді.

01Цилиндр корпусының қондырғысы
02Поршеньдік штанга
03Поршень
04Алты қырлы гайка
05Түйіршіктер
06O-сақина
07Бэк-ринг
08Тесік тығыздағышы
09Сақина сақинасы
10Гид Буш
11Шаң тазалағыш
12U-сақина
13Штанга тығыздағыш
14Ду Буш
15O-сақина
16Дөңгелек сым
17Кілттер өткізетін шығыршық
18Білікке арналған шеңберлер
19Штепсель
20Клевис
21Май емізу
22Болт
23Көктемгі жуғыштар
24Жаңғақ
25Сфералық мойынтірек

Стандартты үлгі матрицасы — жеті саңылау/инсульт комбинациясы

Жүк көтергіштің тоннажына және орнату үлгісіне сәйкес келетін үлгіні таңдаңыз немесе реттелетін құрастыру үшін OEM сызбаңызды жіберіңіз. Төменде тізімделген барлық үлгілер бірдей сәйкес келетін поршень / өзек / тығыздағыш архитектурасын бөліседі.

Сурет нөмірі Саңылау ΦD Штанга Φd Инсульт С Орнату. Л Қысым Порт Салмағы
QA20V500-405000-000 Φ60 Φ30 32 109 18 МПа 2-M14×1,5 3,4 кг
S16N450-600000-001Z Φ63 Φ25 55 368 18,1 МПа 2-G1/4 8,2 кг
RTE35M300-600000-500 Φ85 Φ35 180 565 18,1 МПа 2-M16×1,5 17 кг
A15N450-600000AZ Φ65 Φ25 109 514 18,1 МПа 2-G1/4 11,6 кг
A30M300-600000-000B Φ70 Φ30 156 453 18,1 МПа 2-G1/4 12 кг
A35M300-600000-000C Φ80 Φ30 156 456.5 18,1 МПа 2-G1/4 13 кг
A45M300-600000Z Φ100 Φ40 193 498 18,1 МПа 2-M16×1,5 22 кг

Үлгіңізді таба алмайсыз ба? OEM сызба нөмірін немесе физикалық үлгіні жіберіңіз. Raydafon кері инженерлер, үлгіні шығарады және сол сызба бойынша топтаманы келтіреді. Жүк көтергіш гидравликалық цилиндрлердің кең ауқымын қараңызЖүк көтергіш гидравликалық цилиндрсанат.

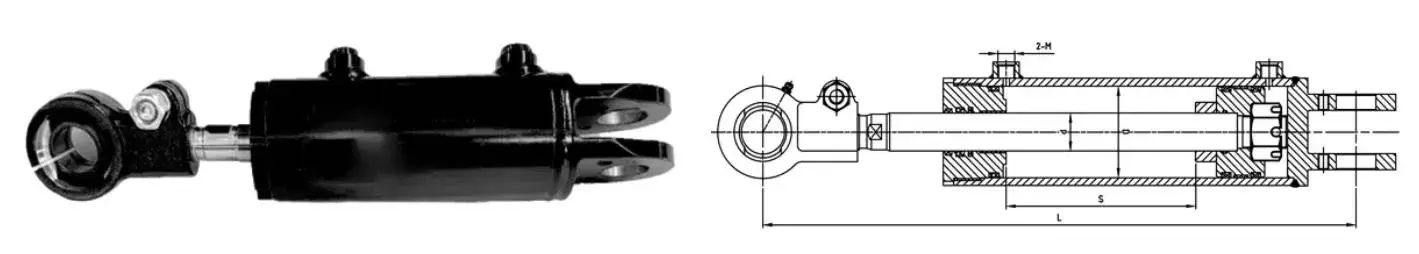

Forklift tilt cylinder dimension drawing 1
Үлгі QA20V500-405000-000 · Φ60 × Φ30 × 32 инсульт

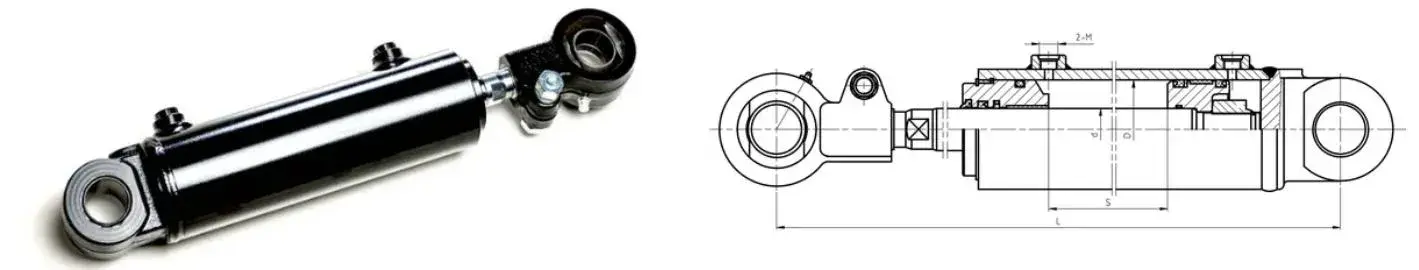

Forklift tilt cylinder dimension drawing 2
S16N450 / RTE35M300 / A15N450 үлгілері

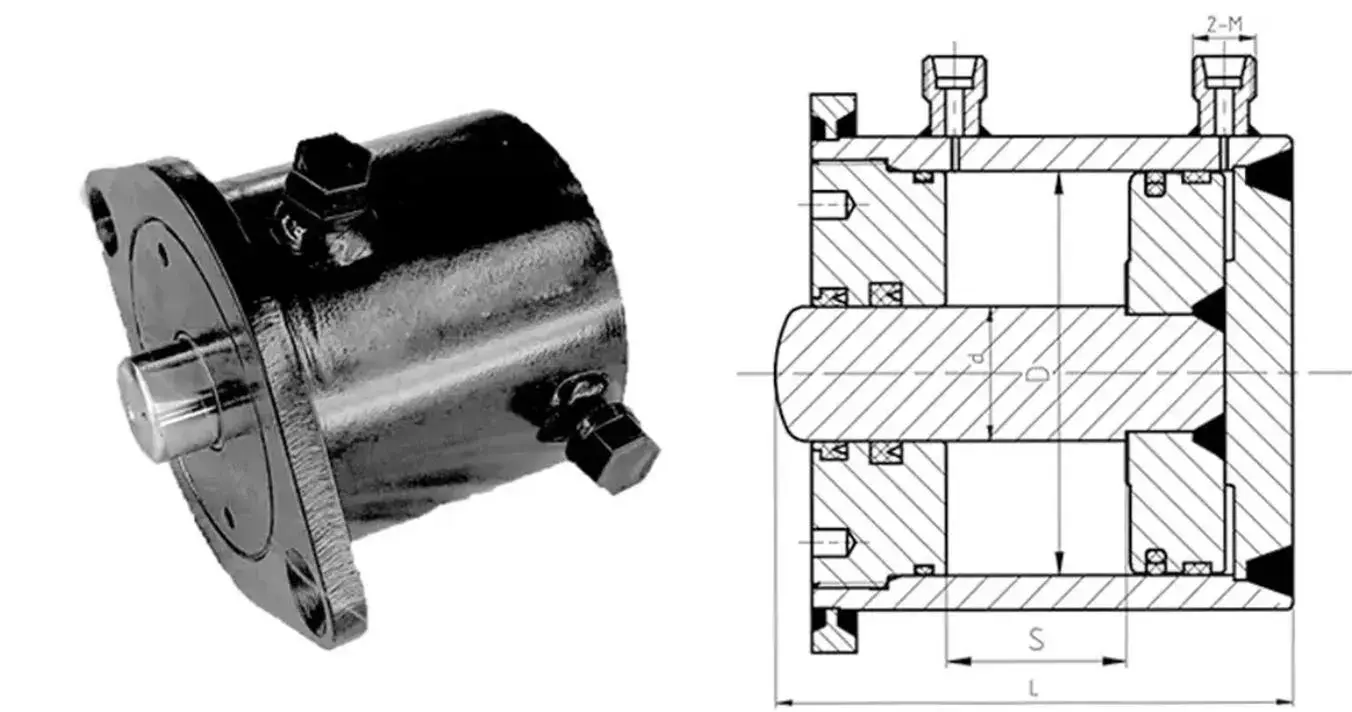

Forklift tilt cylinder dimension drawing 3
A30M300 / A35M300 / A45M300 үлгілері
Forklift tilt cylinder dimension drawing overview
Орнатуға шолу — орнату үлгісі және интерфейс өлшемдері
Жұмыс принципі

Еңкейткіш цилиндр діңгекті қалай жылжытады

Еңкейткіш цилиндр поршеньді кері қозғалыста итереді, бұл діңгекті алға және артқа еңкейтуге әкеледі. Гидравликалық май цилиндр негізіндегі екі порттың біреуі арқылы кіреді; поршеньдік штанга діңгекті алға созып, итереді немесе діңгекті кері тартып, артқа тартады. Басқа гидравликалық құрамдас бөліктерден айырмашылығы, бұл цилиндр екі бағытта да біркелкі жұмыс істейді, өйткені саңылау мен өзек беттері тығыздағыш жиынтығына сәйкес келеді.

Ауыр немесе тұрақты емес жүктерде оператор жүкті көтермес бұрын теңестіру үшін еңкейту функциясын пайдаланады. Бұрыштың дәл бақылауы жүктің ауысуын болдырмайды және жүк көлігінің тұрақтылығын сақтайды. Raydafon толық жүктеме кезінде жауап біркелкі болатынын растау үшін еңкейткіш цилиндрді 7-14 МПа жұмыс қысымында сынайды.

Raydafon жүк көтергіштерінің көлбеу цилиндрлерінің артықшылықтары

01

Жоғары қысымда тұрақты

Сәйкес келетін поршень, өзек және тығыздағыш жинағы қысымды 7-14 МПа деңгейінде тұрақты ұстайды. Ауыр жүктеме кезінде немесе ұзақ жұмыс ауысымында ауытқулар жоқ.

02

Тозуға төзімді тығыздағыш қоспасы

Тығыздағыштар майдың аз ағуы және аз тозуы бар тозуға төзімді қоспадан жасалған. Шаңды қоймаларда немесе ылғалды ортада сенімді.

03

Жылдам техникалық қызмет көрсету дизайны

Бұрандалы бекіту және бекіту сақинасының қосылымы май тығыздағыштарын бірнеше минут ішінде ауыстыруға мүмкіндік береді. Жүк машинасынан бүкіл діңгекті алып тастаудың қажеті жоқ.

04

Жеті стандартты үлгі

Саңылау Φ60 - Φ100, штанга Φ25 - Φ40, инсульт 32 - 193 мм. 1,5-18 тонна жүк көтергіш қолданбаларының көпшілігін арнайы құрал тапсырысынсыз қамтиды.

05

OEM қолдауы

Жүк көтергіштің маркасы мен үлгісін немесе сызба нөмірін жіберіңіз. Raydafon кері инженерлері, сол сызбадағы теңшелетін топтаманың үлгілері мен дәйексөздерін ұсынады.

06

Зауыттық тікелей жеткізу

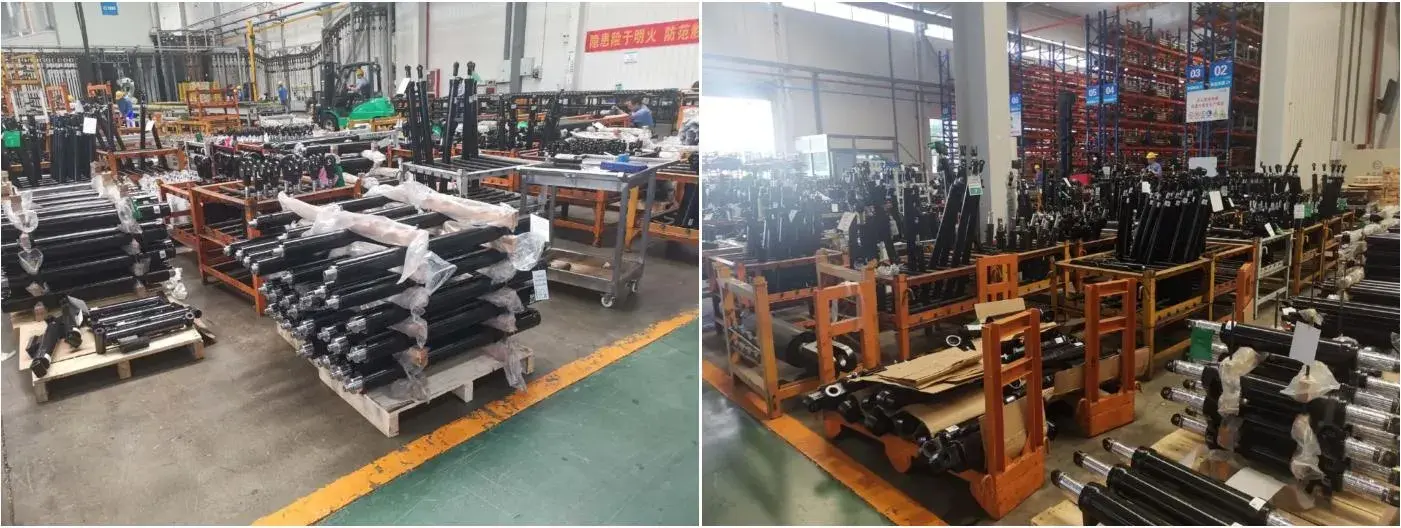

Raydafon компаниясының жеке зауытында шығарылады. Тұтынушылар трейдермен емес, өндірушімен айналысады. Сатудан кейінгі жылдам жауап және тұрақты партия сапасы.

Жүк көтергіштердің көлбеу цилиндрлері қайда қолданылады

  • A
    Қоймаға тиеу және түсіру

    Контейнерді тиеу, паллет жинау және сөрелерді тасымалдау, оператор жүкті көтермес бұрын теңестіруі керек. Бұрыштың дәл бақылауы жүктің ауысуына жол бермейді.

  • B
    Зауыттық көтеру операциялары

    Жүк көтеру циклі кезінде жүкті теңестіру үшін жүк көтергіш діңгекті алға немесе артқа еңкейтуі қажет ауыр немесе тұрақты емес өндірістік жүктер.

  • C
    Порт және логистикалық айналым

    Еңкейткіш цилиндр ауысымына мыңдаған циклмен жұмыс істейтін үздіксіз ауыр цикл орталары. Сәйкес келетін тығыздағыштар мен аз тозу оның ағып кетпеуін қамтамасыз етеді.

  • D
    Саудадан кейінгі және қосалқы бөлшектерді тарату

    1,5-18 тонналық жүк көліктері үшін сенімді OEM эквивалентті көлбеу цилиндрді қажет ететін жүк көтергіш дилерлері және кейінгі нарық жеткізушілері. Қойма қоймасы және тапсырыс бойынша өндіріс бар.

Тапсырыс сипаттамасы парағы

Тоннажды қамту
1,5-тен 18 тоннаға дейінгі жүк көтергіштер
Жұмыс қысымы
7-14 МПа (таңдаулы үлгілерде 18,1 МПа дейін сыналған шың)
Саңылау диаметрі
Φ60 - Φ100 мм
Штанганың диаметрі
Φ25 - Φ40 мм
Инсульт
32-ден 193 мм-ге дейін
Орнату қашықтығы
109-дан 565 мм-ге дейін
Бірлік салмағы
3,4-тен 22 кг-ға дейін
Порт/интерфейс
2-M14×1,5 / 2-M16×1,5 / 2-G1/4
Ассамблея
Тығыздағышты жылдам ауыстыру үшін бұрандалы бекіту + бекіту сақинасы қосылымы
Пломба жинағы
Шаң сүрткіш, U-сақина, штанга тығыздағыш, саңылау тығыздағыш, артқы сақина, O-сақина, тозу сақинасы, бұта
Баптау
Таңдамалы саңылау, штанга, инсульт, орнату қашықтығы, порт түрі; OEM қаптамасы және жеке жапсырма
MOQ
Әр модельге 50 бірлік
Жаппай жеткізу уақыты
Депозиттен және сызбаны мақұлдағаннан кейін 25-35 күн
Дәйексөз негізі
Жүк көтергіш моделі және тоннаж, ұңғыма/инсульт талабы, порт өлшемі, саны, тағайындалған порт

Тапсырысыңыз Raydafon арқылы қалай өтеді

  1. 01

    Қолданбаның қысқаша мазмұны

    Жүк көтергіштің маркасы мен үлгісін, тоннажын, қажетті саңылау/шыбықты/инсультті, порт өлшемін, санын және тағайындалған портты жіберіңіз.

  2. 02

    Үлгіні таңдау

    Raydafon стандартты үлгінің (QA20V500 / S16N450 / RTE35M300 / A15N450 / A30M300 / A35M300 / A45M300) сәйкес келетінін немесе реттелетін құрастыру қажет екенін растайды.

  3. 03

    Үлгі және сызбаны бекіту

    Арнайы құрастырулар үшін Raydafon OEM бөлігін кері өңдеуден өткізеді, үлгіні шығарады және ұңғыманы, инсультты, орнату қашықтығын және порт өлшемдерін сатып алушымен растайды.

  4. 04

    Цилиндр корпусы мен штангаларды өңдеу

    Беріктігі жоғары болат цилиндр корпусы төзімділікке сай жасалған. Поршеньді штанга тозуға төзімділік үшін ұнтақталған және қатты хромдалған.

  5. 05

    Құрастыру және қысымды сынау

    Поршень, тығыздағыштар, бағыттаушы бұта және ілмек жиналады. Цилиндр ағып кетуге және номиналды қысымда тегіс соққыға қысыммен сыналған.

  6. 06

    Қаптама және жөнелту

    Цилиндрлер тоттануға қарсы маймен және қорғаныш қақпақтары бар ағаш жәшіктерге оралған. Орау парағы, шот-фактура және тексеру есебімен теңіз, әуе немесе экспресс арқылы жеткізіледі.

Құжаттама және сапаны қолдау

  • ✓
    Материалдық сертификат

    Цилиндр корпусы мен өзек материалының сертификаты, пломбаның құрамдас деректер парағы әрбір жөнелтілімде беріледі.

  • ✓
    Қысым сынағы туралы есеп

    Әрбір баллон орау алдында номиналды қысымда сыналады. Ағып кету, инсульттің тегістігі және портты орнату жазылады.

  • ✓
    Өлшемді тексеру жазбасы

    Тесік, өзек, инсульт, орнату қашықтығы және порт өлшемдері тапсырыс берілген спецификацияға немесе тұтынушы сызбасына сәйкес жазылған.

  • ✓
    Экспорттық қаптама

    Тоттануға қарсы майы және қорғаныс қақпақтары бар ағаш қорап. Теңіз жүктерін тасымалдау үшін паллеттелген және байланған цилиндрлердің үлкен партиялары.

Жиі қойылатын сұрақтар

Жүк көтергіштің көлбеу цилиндрі дегеніміз не?

Жүк көтергіштің еңкейткіш цилиндрі - діңгек пен шанышқылардың алға және артқа қисаюын басқаратын гидравликалық цилиндр. Бұл көтергіш цилиндрі мен рульдік цилиндрмен қатар жүк көтергіш гидравликалық жүйесінің негізгі компоненттерінің бірі болып табылады. Оператор еңкейту иінтірегін жылжытқанда, цилиндр ұзарады немесе тартылады, бұл діңгекті төменгі бұрылуында айналдырады және ашаның бұрышын өзгертеді.

Raydafon қандай тоннаждық диапазонды қамтиды?

Raydafon 1,5 тоннадан 18 тоннаға дейінгі жүк көтергіштерге арналған жүк көтергіш цилиндрлерін шығарады. Стандартты үлгілер тесік диаметрлерін Φ60 мм-ден Φ100 мм-ге дейін, өзек диаметрін Φ25 мм-ден Φ40 мм-ге дейін және 32 мм-ден 193 мм-ге дейінгі жүрістерді қамтиды. OEM жүк көтергіш брендтері үшін арнайы саңылау және инсульт қол жетімді.

Цилиндр қандай жұмыс қысымын көтере алады?

Цилиндр стандартты үлгі диапазонында 7-14 МПа жұмыс қысымына есептелген, ең жоғары қысым мүмкіндігі S16N450-600000-001Z және RTE35M300-600000-500 сияқты нақты үлгілерде 18,1 МПа сыналған.

Қандай материалдар мен тығыздағыштар қолданылады?

Цилиндр корпусы мен поршеньдік штанга жоғары берік болаттан жасалған. Тығыздағыш жинағы шаң тазалағышты, U-сақинасын, шыбықты тығыздағышты, саңылауларды тығыздағышты, артқы сақинаны, сақинаны, тозу сақинасын және шұңқырды қамтиды. Тығыздағыштар тозуға төзімді қоспаны пайдаланады, ол шаңды қоймада немесе ылғалды ортада майдың аз ағуын және аз тозуды қамтамасыз етеді.

Техникалық қызмет көрсету қаншалықты қиын?

Цилиндр бұрандалы бекітуді және ұстағыш сақина қосылымын пайдаланады. Техникалық қызмет көрсету қызметкерлері май тығыздағышын ауыстыра алады немесе бұрандаларды бұрап, бекіткіш сақинаны алып тастау арқылы цилиндр ақауларын шеше алады. Мұны жүк көтергіштен бүкіл діңгекті алмай-ақ бірнеше минут ішінде жасауға болады.

Raydafon белгілі бір жүк көтергіш маркасы үшін OEM цилиндрлерін шығара ала ма?

Иә. Raydafon тұтынушы сызбасына немесе бар үлгіге қарсы OEM өндірісін қолдайды. Жүк көтергіштің маркасы мен үлгісін, саңылау диаметрін, өзек диаметрін, инсультті, орнату қашықтығын, порт өлшемін және санын жіберіңіз, сонда Raydafon реттелетін еңкейткіш цилиндрге сілтеме жасайды.

MOQ және жеткізу уақыты дегеніміз не?

MOQ бір үлгіге 50 бірлік. Жаппай жеткізу уақыты үлгінің күрделілігіне және тапсырыс санына байланысты депозит пен сызбаны мақұлдағаннан кейін 25-35 күн.

Баға ұсынысын қалай сұраймын?

Жүк көтергіш үлгісін және тоннажын, қажетті саңылау диаметрін, өзек диаметрін, инсультті, орнату қашықтығын, порт өлшемін, санын және тағайындалған портты жіберіңіз. Raydafon компаниясы FOB Ningbo бағасын, жеткізу уақыты және орау туралы мәліметтермен жауап береді.

Арнайы жүк көтергіштердің көлбеу цилиндрлерін алуға дайынсыз ба?

Жүк көтергіш үлгісін және тоннажын, саңылау/инсульт талаптарын, порт өлшемін және тапсырыс санын жіберіңіз. Raydafon модельді растайды немесе тапсырыс бойынша құрастыруды жобалайды, содан кейін жеткізу уақыты мен орау мәліметтері бар FOB Ningbo бағасын ұсынады.
