Кранның құю гидравликалық цилиндрі
  • Кранның құю гидравликалық цилиндріКранның құю гидравликалық цилиндрі
  • Кранның құю гидравликалық цилиндріКранның құю гидравликалық цилиндрі

Кранның құю гидравликалық цилиндрі

Raydafon кранының гидравликалық цилиндрі жылжымалы крандар мен порт машиналарына арналған жебе бұрышын басқару цилиндрі болып табылады. Анықтамалық модель ZXSTC1000S.2.5-00: Φ320 саңылау, Φ280 өзек, 4000 мм жүріс, 4750 мм орнату қашықтығы, 32 МПа жұмыс қысымы, 3000 кН нақты уақыттағы динамикалық күш, 1522 кг бірлік салмағы. Корпус 1250 МПа-дан жоғары созылу беріктігін тұрақтандыру үшін екі еселенген, авиациялық дәрежедегі жоғары берік легірленген болаттан 7 жолды соғылған. Германиядан әкелінген перфторэфирлі резеңке композиттік сақинасы және 5 мкм сатылы шаң ерні бар үш есе прогрессивті тығыздағыш. 0,08 мм/с ультра төмен жылдамдықтағы тұрақтылық үшін ±0,03 мм магнитостриктивтік позиция кері байланысы бар біріктірілген электрогидравликалық серво. 5000 сағаттық техникалық қызмет көрсетусіз цикл. Арнайы тесігі Φ50-500 мм, тұз шашатын және шаңға төзімді. MOQ 5 бірлік, 45-60 күндік жеткізу уақыты. Баға ұсынысы үшін кран үлгісін, тарту талаптарын және санын жіберіңіз.
Кранды толтыру · ZXSTC1000S.2.5-00 үлгісі

Мобильді крандар мен порт машиналарына арналған арнайы кранды құю гидравликалық цилиндр — OEM өндірушісі тікелей жеткізу

Кранның гидравликалық цилиндрі жылжымалы крандардағы жебенің бұрышын басқарады. Raydafon оны екі жақты әрекетті көп сатылы телескопиялық дизайнмен құрастырады, ол ұзақ қашықтыққа созылады және ықшам түрде тартылады. Корпус 1250 МПа-дан жоғары созылу беріктігін тұрақтандыру үшін авиациялық дәрежедегі жоғары берік легірленген болаттан 7 рет соғылған және екі еселенген. Үш еселенген прогрессивті тығыздау және магнитті стрикциялық сервомодуль порт пен жел қуатының жұмыс циклдерінің тұзды шашырату, шаң және дәлдік талаптарын шешеді.

3000 кН Нақты уақыттағы динамикалық күш
32 МПа Жұмыс қысымы
Φ320×Φ280 Саңылау × өзек
4000 мм Инсульт
5000 сағ Техникалық қызмет көрсетусіз
Анықтамалық модель

ZXSTC1000S.2.5-00 — Толық спецификация

Анықтамалық модель - бұл ауыр жүк көтергіш жылжымалы крандардың люфті тізбектері үшін қолданылатын нақты өндірістік конфигурация. Теңшелетін тесік пен штрих бір сурет процесінде қол жетімді.

Цилиндр атауы Сурет нөмірі Саңылау ΦD Штанга Φd Инсульт С Орнату. Л Қысым Порт Салмағы
Гидравликалық цилиндрді толтыру ZXSTC1000S.2.5-00 Φ320 Φ280 4000 мм 4750 мм 32 МПа 2-M27×2
4-G1/4
1522 келі

Сіздің сызбаңызға қарсы әртүрлі тарту немесе орнату үлгілері бар кран тізбектерін жасауға болады. Кранның маркасы мен үлгісін, қажетті тарту күшін және монтаждау сызбасын жіберіңіз. Жылжымалы кран цилиндрлерінің кең ауқымын қараңызЖылжымалы кранның гидравликалық цилиндрлерісанат.

Инженерлік терең сүңгу

Бұл цилиндрді ерекше ететін төрт технология

01

Толық жағдайдағы бейімделгіш жүктемені басқару

Цилиндр корпусы авиациялық материалдан жасалған. Raydafon жеті соғудан өтіп, содан кейін екі есе қартаюды термиялық өңдеуден өтетін жоғары берік легирленген болатты пайдаланады. Екі есе қартаю материал құрылымын тұрақтандырады, сондықтан созылу беріктігі 1250 МПа-дан жоғары болады. Үздіксіз көтеру циклдерімен жұмыс істейтін 3000 кН тарту цилиндрінде дәннің құрылымы 32 МПа қысымда шаршау мерзімін тұрақты сақтайды.

≥1250 МПа созылу
02

Микрон деңгейіндегі дәлдік сервобасқару

Raydafon инженерлік тобы дәстүрлі жеке клапан басқару қондырғысын ауыстыратын біріктірілген электрогидравликалық сервомодуль әзірледі. Клапандар тобы авиациялық дәрежедегі сервоклапан өзектерін және ±0,03 мм дәлдігі бар магнитостриктивтік орын ауыстыру сенсорын пайдаланады. Бұл комбинация 0,08 мм/с жылдамдықпен ультра төмен жылдамдықтағы тұрақты жұмысты қолдайды, осылайша оператор жұқа жүктеу операциялары кезінде штанганы сырғып кетпей немесе асып кетпей орналастыра алады.

±0,03 мм сенсорының дәлдігі
03

Экстремалды қоршаған ортаны ұзақ мерзімді қорғау

Порт техникасы тұз шашатын эрозияны көреді. Металлургиялық жабдық жоғары температуралы шаңды көреді. Raydafon екеуі үшін де үш есе прогрессивті тығыздағыш қорғаныс құрылымын жасады. Негізгі тығыздағыш екі жақты қысымды өтеуге арналған қос ерінді дизайнымен Германиядан әкелінген перфторэфирлі резеңке композиттік сақина болып табылады. Ортаңғы қабатта өлшемі 5 мкм-ден асатын қатты бөлшектерді ұстап тұратын сатылы шаң ернін пайдаланады. Ластануға қарсы қабілеті дәстүрлі бір ерінді тығыздағыштан 40% жоғары. Біріктірілген цикл 5000 сағат техникалық қызмет көрсетуді қажет етпейді.

5 мкм шаң ерін
04

Энергия үнемдейтін оңтайландырылған гидравликалық жүйе

Raydafon компаниясының энергияны үнемдейтін дизайны құрылыс машиналарының іс жүзінде қалай жұмыс істейтінін талдаудан туындайды. Дифференциалды амплитуда тізбегі бос күйде гидравликалық май айналымы көлемін 35%-ға азайтады. Тиімділігі жоғары тұрақты магнитті синхронды қозғалтқыш сорғы тобымен біріктірілген жүйенің толық қуат тұтынуы дәстүрлі шешіммен салыстырғанда 28%-ға төмендейді. 8 сағаттық ауысыммен жұмыс істейтін кранда, бұл жанармайдың немесе батареяның шығынын өлшеуге болатын қысқартуға әкеледі.

-28% жүйе энергиясы

Неліктен Raydafon кранының құю гидравликалық цилиндрлері

A

Гидравликалық салада 20 жыл

Raydafon екі онжылдық бойы гидравликалық цилиндрлер шығарады. Инженерлік топ цилиндрді, сервомодульді және тығыздағыш жүйесін өз ішінде әзірлейді, сондықтан спецификациядағы өзгерістер сыртқы жеткізушілер арқылы емес, бастапқыда өңделеді.

B

Соғудан құрастыруға дейін толық бақылау

Корпусты соғу, термиялық өңдеу, хоштау, хромдау, тығыздағыштарды құрастыру және қысымды тексеру барлығы Raydafon зауытында жүзеге асырылады. Бұл қадағаланымдылықты сақтайды және бірнеше жеткізушілерден алатын партиялық дисперсияны азайтады.

C

Тікелей зауыт бағасы

Тікелей сату үлгісімен сатылады. Бір спецификация деңгейіндегі еуропалық және американдық брендтердің құнының шамамен 60% салыстырмалы өнімділік. Зауыт пен сатып алушы арасында сауда маржасы қосылмаған.

D

Толық арнайы теңшеу

Цилиндр саңылауларының диаметрі Φ50 мм-ден Φ500 мм-ге дейін тапсырыс бойынша құрастырылуы мүмкін. Инсульт, орнату қашықтығы, порт түрі және орнату үлгісі сызбаңызға сәйкес жасалады, сондықтан стандартты емес кран үлгілерін дәл сәйкестендіруге болады.

E

Порт және жел қуаты жағдайында расталған

Үштік тығыздау жүйесі мен сервомодуль порт машиналарына тұзды шашырату және жел қуатымен ауыр көтеру жағдайлары үшін жасалған. Дизайн зертханалық жағдайларға емес, нақты жұмыс орындарына бағытталған.

F

OEM қолдауы

Кранның маркасы мен үлгісін немесе сызба нөмірін жіберіңіз. Raydafon кері инженерлері, сол сызбадағы теңшелетін топтаманың үлгілері мен дәйексөздерін ұсынады. OEM тұтынушылары үшін жеке жапсырма орауыштарын қолдайды.

Өлшем сызбалары

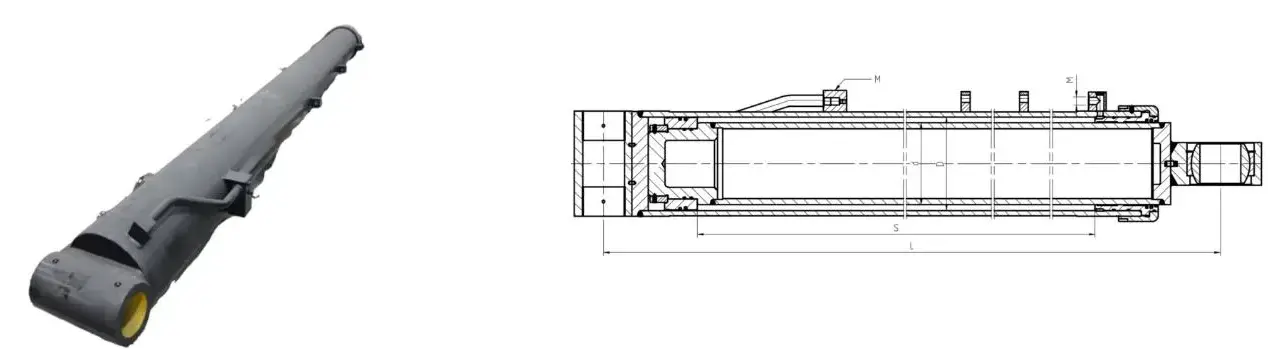

Crane luffing hydraulic cylinder dimension drawing
Орнатуға шолу — саңылау/шыбық интерфейсі, порттың орналасуы және орнату үлгісі

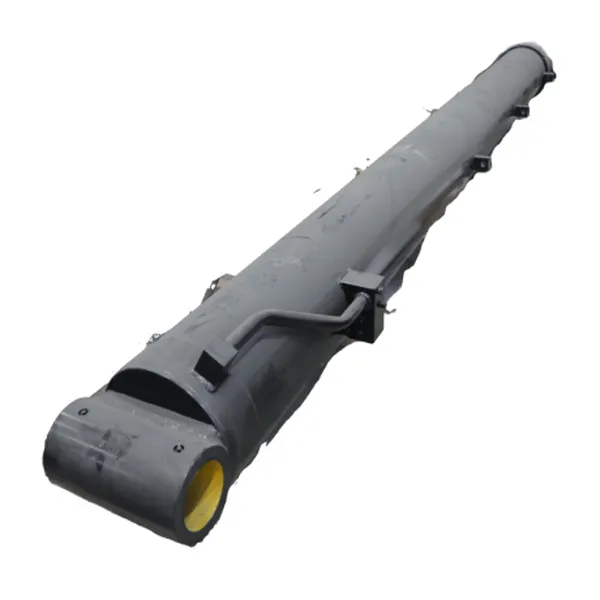

Crane luffing hydraulic cylinder product view
Өнімнің көрінісі — цилиндр корпусы мен стержень жинағы

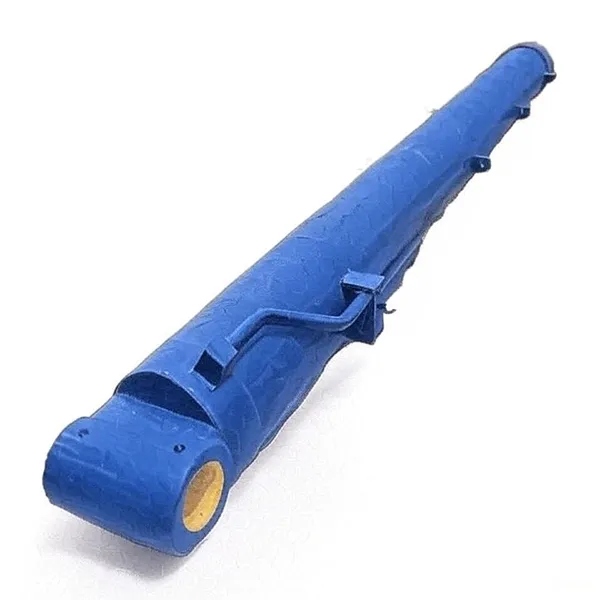

Crane luffing hydraulic cylinder detail
Порт пен тығыздағыш бөлшектері — 2-M27×2 плюс 4-G1/4 интерфейсі
Crane luffing hydraulic cylinder application
Қолданба анықтамасы — жылжымалы кранның люф тізбегіне орнатылған

Крандарды толтыру гидравликалық цилиндрлері қайда қолданылады

01

Жылжымалы крандар

Автокөліктегі және жер бетіндегі жылжымалы крандарда жебе бұрышын басқару. Толық жүктеме кезінде жебені көтеру және ұстап тұру үшін қажетті күшпен жұмыс істейді.

02

Порт техникасы

Тұзды шашатын орталарда кеме-жаға және аула крандар. Үш есе прогрессивті тығыздағыш және қатты хромдау жағалаудағы операцияларда техникалық қызмет көрсету циклін ұзартады.

03

Жел энергетикасының жабдықтары

Орнату және техникалық қызмет көрсету ыдыстарындағы кран жебелері. Теңізде дәл позициялау үшін жоғары итеру тұрақтылығы және микрон деңгейіндегі сервобасқару материалы.

04

Ауыр машина жасау және металлургия

Жоғары температура мен шаң жағдайында өнеркәсіптік жүк көтергіш жабдықтар. Қуатты үнемдеу схемасы ұзақ ауысымда отын немесе батареяны тұтынуды азайтады.

Тапсырыс сипаттамасы парағы

Анықтамалық модель
ZXSTC1000S.2.5-00
Нақты уақыттағы динамикалық күш
3000 кН
Жұмыс қысымы
32 МПа
Саңылау диаметрі
Φ320 мм (арнайы Φ50-500 мм қол жетімді)
Штанганың диаметрі
Φ280 мм
Инсульт
4000 мм
Орнату қашықтығы
4750 мм
Бірлік салмағы
1522 келі
Порт/интерфейс
2-M27×2 плюс 4-G1/4
Денені соғу
Созылу беріктігі ≥1250 МПа дейін екі еселенген, авиациялық дәрежедегі 7 өтпелі соғылма легирленген болат
Сервобақылау
Біріктірілген электрогидравликалық серво, магнитострикциялық сенсор ±0,03 мм дәлдік, ультра төмен жылдамдық 0,08 мм/с
Тығыздау
Үш еселенген прогрессивті тығыздағыш, Германияның перфторэфирлі композиттік негізгі сақинасы, 5 мкм сатылы шаң ерні
Энергия үнемдеу
Дифференциалды амплитудалық схема, жүктемесіз 35% аз май айналымы, 28% төмен жүйе энергия тұтыну
Техникалық қызмет көрсету циклі
5000 сағат техникалық қызмет көрсетусіз
Баптау
Φ50-500 мм, OEM орауыш және жеке жапсырма
MOQ
Әр модельге 5 бірлік
Жаппай жеткізу уақыты
Депозиттен және сызбаны мақұлдағаннан кейін 45-60 күн
Дәйексөз негізі
Кран моделі және тоннаж, итеру талабы, саңылау/инсульт сипаттамасы, порт өлшемі, саны, тағайындалған порт

Тапсырысыңыз Raydafon арқылы қалай өтеді

  1. 01

    Қолданбаның қысқаша мазмұны

    Кран үлгісін және тоннажын, қажетті тарту күшін, ұңғыма/инсульт сипаттамасын, порт өлшемін, саны мен тағайындалған портты жіберіңіз.

  2. 02

    Үлгі таңдау және дәйексөз

    Raydafon анықтамалық үлгінің сәйкес келетінін немесе реттелетін құрастыру қажет екенін растайды. FOB Ningbo баға ұсынысы жеткізу уақытымен шығарылады.

  3. 03

    Сурет салуды мақұлдау

    Арнайы құрастырулар үшін Raydafon OEM бөлігін кері өңдеуден өткізеді, үлгіні шығарады және ұңғыманы, инсультты, орнату қашықтығын және порт өлшемдерін сатып алушымен растайды.

  4. 04

    Соғу және термиялық өңдеу

    7 жолақты соғу және екі еселенген термиялық өңдеу денені 1250 МПа-дан жоғары созылу беріктігіне дейін тұрақтандырады. Артынан өңдеу және қатты хромдау жүреді.

  5. 05

    Құрастыру және қысымды сынау

    Поршень, тығыздағыштар, сервомодуль және буфер жиналған. Цилиндр 32 МПа қысыммен сыналған және тегістік пен серво жауап үшін инсультпен тексерілген.

  6. 06

    Қаптама және жөнелту

    Цилиндрлер тоттануға қарсы маймен және қорғаныш қақпақтары бар арматураланған ағаш қораптарға оралған. Орау парағы, шот-фактура және тексеру есебімен теңіз, әуе немесе экспресс арқылы жеткізіледі.

Құжаттама және сапаны қолдау

  • ✓
    Материалдық сертификат

    Корпус легирленген болат сертификаты, екі еселенген термиялық өңдеу жазбасы, әр жөнелтілімде берілген пломба құрамдастарының деректер парағы.

  • ✓
    Қысым сынағы туралы есеп

    Әрбір цилиндр орау алдында 32 МПа қысыммен сыналған. Ағып кету, инсульттің тегістігі, серво реакциясы және портты орнату жазылады.

  • ✓
    Өлшемді тексеру жазбасы

    Тесік, өзек, инсульт, орнату қашықтығы және порт өлшемдері тапсырыс берілген спецификацияға немесе тұтынушы сызбасына сәйкес жазылған.

  • ✓
    Экспорттық қаптама

    Тоттануға қарсы майы және қорғаныс қақпақтары бар күшейтілген ағаш қорап. Теңіз жүктерін тасымалдау үшін паллеттелген және байланған цилиндрлердің үлкен партиялары.

Жиі қойылатын сұрақтар

Кранның гидравликалық цилиндрі дегеніміз не?

Кранның гидравликалық цилиндрі жылжымалы крандағы жебенің бұрышын басқаратын гидравликалық компонент болып табылады. Люфинг жебенің көтерілуін немесе түсірілуін білдіреді, ал цилиндр бұл қозғалысты қос әрекетті көп сатылы телескопиялық дизайн арқылы басқарады. Бұл мобильді крандардағы қарсы салмақ цилиндрімен және тірек цилиндрімен қатар жүретін негізгі цилиндрлердің бірі.

Анықтамалық модель және оның күші дегеніміз не?

Анықтамалық модель ZXSTC1000S.2.5-00 нақты уақыттағы 3000 кН динамикалық күш, 32 МПа жұмыс қысымы, Φ320 мм саңылау, Φ280 мм штанга, 4000 мм жүріс, 4750 мм орнату қашықтығы және 1522 кг бірлік салмағы бар. Raydafon OEM кран брендтері үшін арнайы саңылаулар мен жүрістерді қолдайды.

Қандай материал және соғу процесі қолданылады?

Цилиндр корпусы авиациялық деңгейдегі жоғары берік легірленген болаттан 7 өтпелі соғылған, содан кейін 1250 МПа жоғары созылу беріктігін тұрақтандыру үшін екі еселенген. Бұл соғу процесі үзіліссіз көтеру циклдерімен жұмыс істейтін 3000 кН тарту цилиндрінде маңызды болып табылатын кәдімгі құю немесе сырық қоймасынан өңдеумен салыстырғанда дәннің құрылымы мен шаршау мерзімін жақсартады.

Сервобасқару қаншалықты дәл?

Raydafon авиациялық дәрежедегі сервоклапан өзектері бар біріктірілген электрогидравликалық сервомодульді және ±0,03 мм дәлдігі бар магнитостриктивтік орын ауыстыру сенсорын пайдаланады. Бұл 0,08 мм/с жылдамдықпен өте төмен жылдамдықтағы тұрақты жұмысты қолдайды, осылайша оператор жебені сырғанаусыз дәл орналастыра алады.

Үштік тығыздау жүйесі қалай жұмыс істейді?

Үш прогрессивті тығыздау құрылымы үш қабаттан тұрады. Негізгі тығыздағыш екі жақты қысымды өтеуге арналған қос ерінді дизайнымен Германиядан әкелінген перфторэфирлі резеңке композиттік сақина болып табылады. Ортаңғы қабатта өлшемі 5 мкм-ден асатын қатты бөлшектерді ұстап тұратын сатылы шаң ернін пайдаланады. Сыртқы қабат сүрткішті қосымша қорғауды қамтамасыз етеді. Ластануға қарсы қабілеті бір ауызды тығыздағыштан 40% жоғары.

Энергияны үнемдеу механизмі қандай?

Raydafon инновациялық дифференциалды амплитудалық схеманы қолданады, ол бос жүріс жағдайында гидравликалық май айналымы көлемін 35%-ға азайтады. Тиімділігі жоғары тұрақты магнитті синхронды қозғалтқыш сорғы тобымен біріктірілген жүйенің кешенді энергия тұтынуы дәстүрлі шешіммен салыстырғанда 28%-ға азаяды.

Техникалық қызмет көрсету циклі және теңшеу ауқымы қандай?

Цилиндр тұз шашатын және шаңды ортада 5000 сағаттық техникалық қызмет көрсетусіз циклге арналған. Raydafon цилиндр саңылауларының диаметрін Φ50 мм-ден Φ500 мм-ге дейін, сонымен қатар OEM орамасы мен жеке жапсырмасын толық спецификациялауды қолдайды. MOQ бір үлгіге 5 бірлік.

Баға ұсынысын қалай сұраймын?

Кран үлгісін және тоннажын, қажетті тарту күшін, ұңғыма/инсульт сипаттамасын, порт өлшемін, саны мен тағайындалған портты жіберіңіз. Raydafon модельді растайды немесе тапсырыс бойынша құрастыруды жобалайды, содан кейін жеткізу уақыты мен орау мәліметтері бар FOB Ningbo бағасын ұсынады.

Арнайы крандық гидравликалық цилиндрлерді алуға дайынсыз ба?

Кран үлгісін және тоннажын, қажетті тарту күшін, ұңғыма/инсульт сипаттамасын және тапсырыс санын жіберіңіз. Raydafon модельді растайды немесе тапсырыс бойынша құрастыруды жобалайды, содан кейін жеткізу уақыты мен орау мәліметтері бар FOB Ningbo бағасын ұсынады.

Баға ұсыныстарын қазір сұраңыз
Сұрау жіберу
Байланыс ақпараты
  • Мекенжай

    Луотуо өнеркәсіп аймағы, Чжэнхай ауданы, Нинбо қаласы, Қытай

  • Электрондық пошта

    [email protected]

Гидравликалық цилиндрлер, редукторлар, PTO біліктері немесе бағалар тізімі туралы сұраулар үшін электрондық поштаңызды бізге қалдырыңыз, біз 24 сағат ішінде байланыста боламыз.
