WPDA сериялы құрт беріліс қораптары
  • WPDA сериялы құрт беріліс қораптарыWPDA сериялы құрт беріліс қораптары
  • WPDA сериялы құрт беріліс қораптарыWPDA сериялы құрт беріліс қораптары

WPDA сериялы құрт беріліс қораптары

WPDA сериялы құрт беріліс қораптары — 13 жақтау өлшемі (40–250), арақатынасы 5:1-ден 100:1, шығыс моменті 15–2500 Н·м, кіріс қуаты 0,12–15 кВт, мәжбүрлі майлауы бар IP65 шойын корпусы. Құрт дөңгелегі сөндіріліп, HRC 58–62 дейін ұнтақталған; қос ерінді тығыздағыш ұнның шаңын, егістік шөгінділерін және шайылған суды редуктор қуысынан сақтайды. Табанды, фланецті және қуыс білікпен монтаждау қол жетімді және шығыс білігін қолданыстағы қозғалтқышқа сәйкес өңдеуге болады. Кіріс қуатын, қажетті қатынасты және мотор фланецін жіберіңіз — біз сәйкес жақтауды, өлшемдік сызбаны және зауыттық бағаны 24 сағат ішінде қайтарамыз.
4050607080100120135147155175200250

WPDA сериялы құрт беріліс қораптары — арақатынастары 5:1-ден 100:1, 15–2500 Н·м, IP65 шойын корпусы

Егер сіз араластырғышқа, конвейерге, орау сызығына немесе фермаға арналған құрал-сайманға арналған құрт редукторын сатып алсаңыз, үш санды көрсетіңіз. пропорцияға, шығыс моментіне және қозғалтқыш фланеціне сәйкес келетінін шешіңіз. WPDA сериясы он үштен үшеуін де қамтиды жақтаудың өлшемдері 40-тан 250-ге дейін, кіріс қуаты 0,12 кВт-тан 15 кВт-қа дейін және шойын корпусы IP65 стандартына сәйкес келеді. жуу және шаң. Төмендегі кестелер каталогты ашпай-ақ, кадрды міндетіңізге сәйкестендіруге мүмкіндік береді.

Техникалық сипаттаманың суреті

  • Жақтау өлшемдері40, 50, 60, 70, 80, 100, 120, 135, 147, 155, 175, 200, 250
  • Кіріс қуаты0,12 кВт – 15 кВт
  • Қысқарту коэффициенті5:1, 10:1, 15:1, 20:1, 25:1, 30:1, 40:1, 50:1, 80:1
  • Шығу моменті15 Н·м – 2500 Н·м
  • Тұрғын үйЖоғары берік шойын, соққыға және деформацияға төзімді
  • Құрт дөңгелекӨндірілген және ұнтақталған, тіс беті HRC 58–62
  • ҚорғауIP65 — қос ерінді тығыздағыш және шаң өткізбейтін скелет майлы тығыздағыш
  • МонтаждауТабан, фланец немесе қуыс білік; қозғалтқышқа өңделген шығыс білігі
  • МайлауМәжбүрлі майлау тізбегі, 60 °C төмен су жинағыш 24/7 жұмыс режимінде

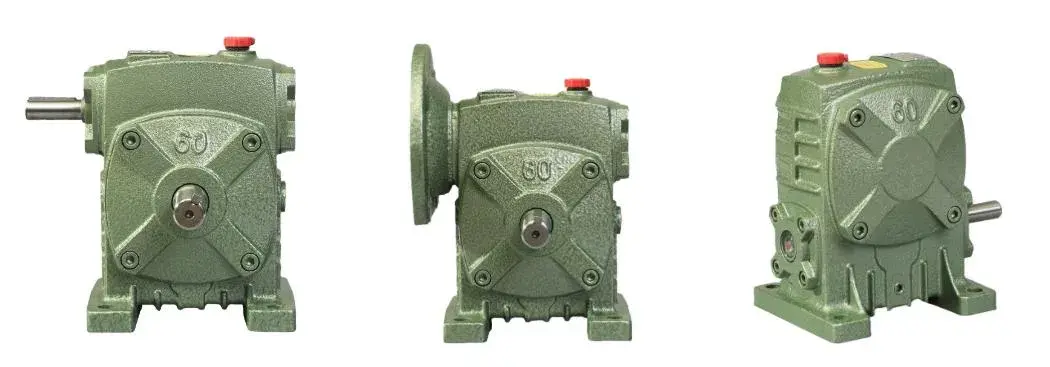

WPDA Series Worm Gearboxes — cast iron housing worm reducer

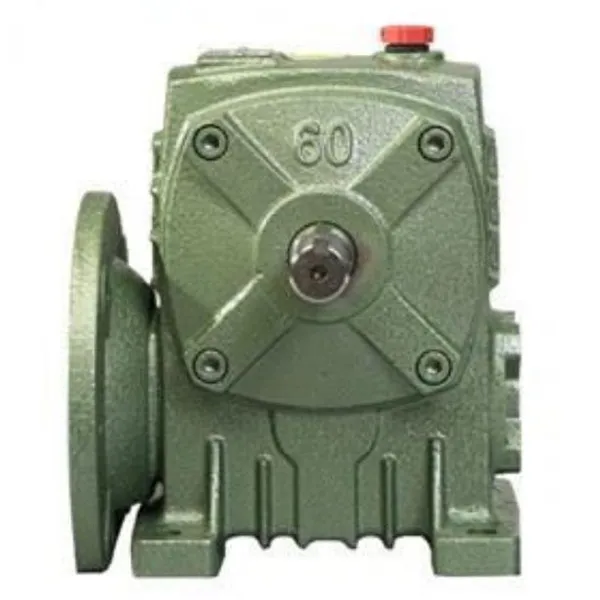

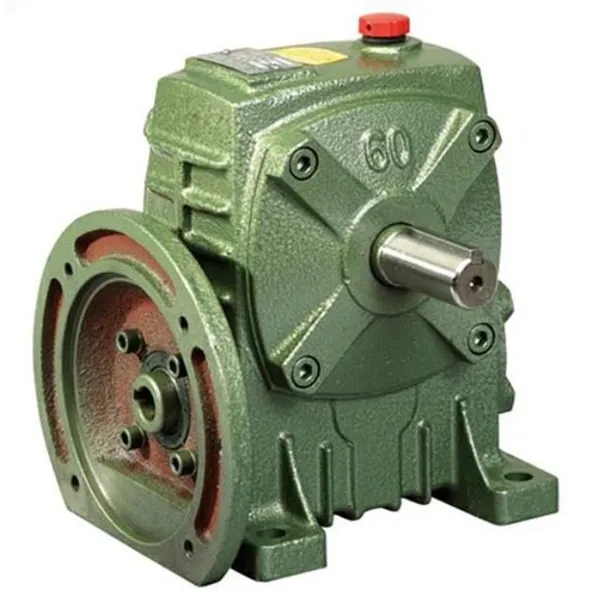

WPDA құрт беріліс қорабы — шойын корпусы, фланецті кіріс, қуыс немесе тұтас шығыс білігі.

WPDA қайда сәйкес келеді

Тағамды өңдеу және араластыру

Мотор тоқтаған кезде өздігінен құлыптау қалақты ұстайды

WPDA-70 құрылғысындағы 40:1 қатынасы үлкен сыйымдылықты араластырғыш қалақшаны жүктеме кезінде тоқтап қалмай іске қосуға мүмкіндік береді. Қашан сызық тоқтайды, өздігінен құлыпталатын құрт геометриясы қалақшаның өз салмағының астында құлап кетуінен сақтайды. The қос ерінді тығыздағыш ұн шаңын майдан сақтайды, сондықтан қызмет көрсету аралығы шамамен алты айға дейін жылжиды.

Ағынды сулар және сұрыптау

Шойын корпусы және ылғалға қарсы қос ерінді тығыздағыш

Ағынды суларды немесе қоқыстарды сұрыптау зауытында тозған ерін тығыздағыштың жанынан май ағып кетуі мойынтіректерді өлтіреді. WPDA-100 тот баспайтын шойын корпусын және қос ерінді тығыздағышты пайдаланады; айналадан өлшенген жұмыс шуының төмендеуі 80 дБ-ден 62 дБ-ге дейін, бұл тұрғын аймақтардағы түнгі ауысымда маңызды.

Ауыл шаруашылығы машиналары

60:1 қатынасы комбайндағы барабанның айналу моментін үш есе арттырады

Комбайн бастыру барабанында 60:1 WPDA-80 қозғалтқыш моментін шамамен үш есе көтереді және бастыруды жақсартады. тиімділігі шамамен 25%. Қуыс білік бар жетек білігіне тікелей бекітіледі, сондықтан жақтау қайта өңдеуді қажет етпейді. IP65 егістік лай мен жаңбырды тісті беріліс қуысынан сақтайды.

Логистика және көтеру

Тік бұрышты орналасу орнату орнын 30% үнемдейді

Автоматтандырылған сұрыптау желілерінде және көтеру платформаларында тік бұрышты құрт орналасуы қозғалтқыштың жанында отыруға мүмкіндік береді. оның артындағы орнына жетекті білік. 25:1 WPDA-60 сәлемдемені сұрыптау үшін жеткілікті жақсы орналасуды қамтамасыз етеді сервосыз. Шығу біліктерін толық беріліс қорабын болдырмай, импорттық қозғалтқыштарға сәйкес өңдеуге болады айырбастау. қараңызWP сериялы құрт беріліс қорабытөмен коэффициентті баждар ауқымы.

Таңдау кестесі — Қуат, қатынас және салмақ

Жақтау өлшемінің жылдам анықтамасы — номиналды кіріс қуаты мен салмағы
Өлшем Кіріс қуаты (кВт) Қатынас диапазоны Салмағы (кг)
40 0.12 5:1 – 80:1 5
50 0.18 5:1 – 80:1 8
60 0.37 5:1 – 80:1 11
70 0,37 – 0,75 5:1 – 80:1 17
80 0,75 – 1,5 5:1 – 80:1 22
100 1.5 5:1 – 80:1 38
120 2,2 – 3,0 5:1 – 80:1 64
135 3,0 – 4,0 5:1 – 80:1 85
147 3,0 – 4,0 5:1 – 80:1 105
155 5.5 5:1 – 80:1 118
175 5,5 – 7,5 5:1 – 80:1 165
200 11.0 5:1 – 80:1 236
250 11,0 – 15,0 5:1 – 80:1 396

Шығу моменті 40 өлшемде 15 Н·м және 250 өлшемде 2500 Н·м аралығын қамтиды. Егер міндетіңізге тоғыздан тыс қатынас қажет болса. стандартты қадамдарды орындаңыз, ең жақын жұпты сұраңыз және біз нақты шығыс жылдамдығы мен моментін растаймыз.

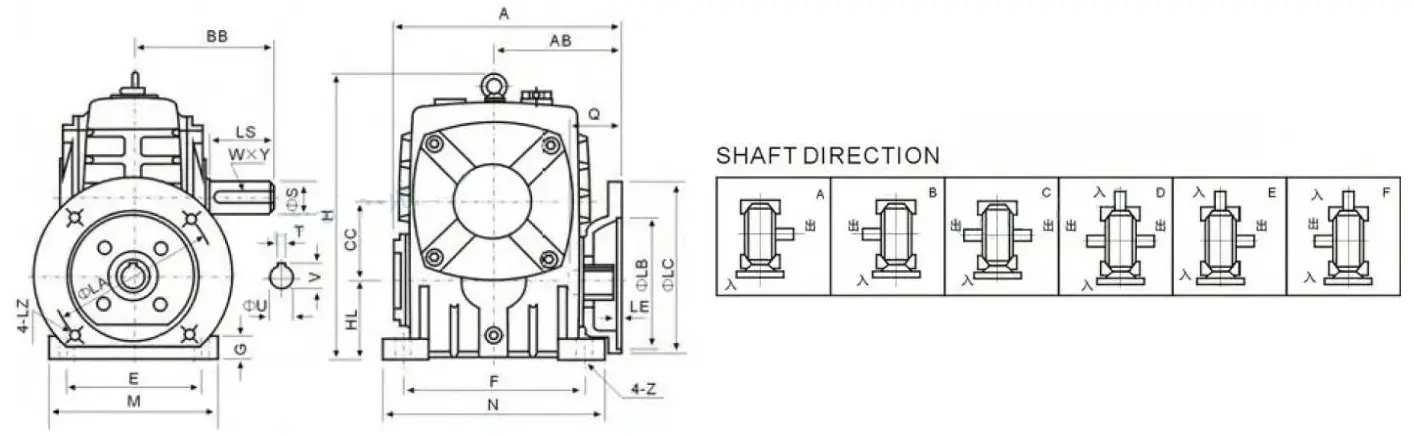

Орнату өлшемдері — Жақтау өлшемдері 40-тан 250-ге дейін

Монтаждау өлшемдері (мм) — A, AB, BB, H, HL, фланец LA/LB/LC, кіріс тесігі Q/U, шығыс білігі LS/S
Өлшем A AB BB H HL M N E F G Z LA LB LC Л.Е Л.З Q U T×V LS S W×Y
40 135 75 74 138 40 90 100 70 80 13 10 115 95 140 4 M8 31 11 4×12,8 28 14 5×3
50 151 83 97 176 50 120 140 95 110 15 12 115 95 140 4 M8 31 11 4×12,8 40 17 5×3
60 167 91 112 204 60 130 150 105 120 20 12 130 110 160 4 M8 33 14 5×16,3 50 22 7×4
70 200 109 131 236 70 150 190 115 150 20 15 130 110 180 4 M8 40 14 5×16,3 80 28 7×4
80 225 125 142 268 80 170 220 135 180 20 15 165 130 200 4.5 M10 48 19 6×21,8 65 32 10×4,5
100 280 148 169 336 100 190 270 155 220 25 15 165 130 200 4.5 M10 52 24 8×27,3 75 38 10×45
120 333 181 190 430 120 230 320 180 260 30 18 215 180 250 5 M12 63 28 8×31,3 85 45 12×4,5
135 375 202 210 480 135 250 350 200 290 30 18 215 180 250 5 M12 83 28 8×31,3 95 55 16×6
147 415 235 210 480 123 250 350 200 280 32 18 215 180 250 5 M12 83 28 8×31,3 95 55 16×6
155 448 247 252 531 135 275 390 220 320 35 21 265 230 300 5 M12 83 38 10×41,3 110 60 18×7
175 481 262 255 600 160 310 430 250 350 40 21 265 230 300 5 M12 83 38 10×41,3 110 65 18×7
200 543 285 319 686 175 380 480 290 390 40 24 300 250 350 6 M16 114 42 12×45,3 125 70 20×7,5
250 615 330 385 800 200 460 560 380 480 45 28 300 250 350 6 M16 114 42 12×45,3 155 90 25×9

Барлық өлшемдер миллиметрде. Ұялы телефонда фланец пен білік бағандарына жету үшін кестені көлденеңінен сырғытыңыз. Қозғалтқыштың жақтауын және қажетті шығыс білігінің өлшемін жіберіңіз, біз тапсырыс бергенге дейін сәйкес жолды растаймыз.

Неліктен сатып алушылар бұл серияны көрсетеді

01

Шыңдалған және ұнтақталған құрт дөңгелек, HRC 58–62

Құрт дөңгелегі HRC 58-62 жолағында тіс бетінің қаттылығымен сөндіру және тегістеуден өтеді. Тау-кен конвейерін қолдануда екі жыл үздіксіз жұмыс 0,1 мм-ден аз тісті тозуға әкелді — бірдей міндетте стандартты редуктордың қызмет ету мерзімінен шамамен үш есе көп. Theдәлме-дәл беріліс жасаубетте көрсетеді ұнтақтау және тексеру қадамдары осы фигураның артында.

02

Мәжбүрлі майлау шұңқырды 60 °C-тан төмен температурада тәулік бойы жұмыс режимінде ұстайды

Ішкі мәжбүрлі майлау тізбегі тек шашырауға емес, тор мен мойынтіректерді береді. Сағат үздіксіз 24 сағаттық жұмыс кезінде май жинағыш 60 °C төмен болады, бұл майлаудың тотығуын баяулатады және құрттың жанасуындағы пленка қалыңдығы. Бұл бір маусымға созылатын редуктордың бір айырмашылығы бұл бірнеше уақытқа созылады.

03

IP65 қос ерінді тығыздағыш және тот баспайтын корпус

Қос ерінді тығыздағыш плюс шаң өткізбейтін қаңқа майлы тығыздағыш балшыққа, жаңбырға және технологиялық шаңға қарсы IP65 сақтайды. А кәдімгі редукторлар мұнай ағып, үш ай ішінде алынған қоқыс сұрыптау алаңы, WPDA-100 жұмыс істеді. Бір тамшы ағып кетпейтін сол коррозиялық ортада 18 ай. Егер сіздің міндетіңіз жеңілірек болса және сізге қажет болса кішірек конверт, салыстырыңызRV сериялы құрт беріліс қорабы.

04

Шығу білігі қозғалтқышқа өңделеді, керісінше емес

Табан, фланец және қуыс білік монтажы барлығы қол жетімді және шығыс білігін өлшемге дейін өңдеуге болады. Сізде бұрыннан бар қозғалтқыштың немесе жетекті біліктің. Ауылшаруашылық машина жасау зауытына ескісіне сәйкес келетін білік қажет болды қозғалтқыш; ауыстыру білігі үш күн ішінде жөнелтілді және қозғалтқышты өзгертпестен бұрандалды. үшін ауылшаруашылық міндеттерін қараңызауылшаруашылық беріліс қорабыауқымы да.

Тұтынушының кері байланысы

«Біз оларды ылғалды тамақ цехында жұмыс істейміз, онда алдыңғы редукторлар тот басқан және жиі өшіруді қажет ететін. WPDA сериясымен корпус күні бойы ұн мен ылғалмен тот баспаған, ал қола құрт дөңгелегі әлі де таза. Жұмыс кезінде шу елеусіз дерлік, сондықтан ол енді кедергі жасамайды жақын жерде тағамды сынау жабдықтары. Маған қысқарту коэффициентін реттеу қажет болғанда, олардың командасы мені аралап шықты модель айырмашылықтары мен жүктемені есептеуді жүргізді — ұсынылған құрылғы біріншіден бірқалыпты жұмыс істеді бастау».

Эмма УилсонТамақ өңдеу зауыты, Сидней, Австралия

«WPDA беріліс қораптары біздің жобамызда өте жақсы жұмыс істеді — сенімді, тиімді және орнату мен қызмет көрсету оңай. Алғашқы кеңес беруден бастап жеткізуге дейін бәрі ойдағыдай өтті, байланыс оңай болды. Біз бірге жұмыс істейміз және өнімді басқа серіктестерге ұсынамыз ».

Джеймс КартерЖобаны сатып алушы, Raydafon тұтынушысы

Мотор қуаты мен қатынасын жіберіңіз — Сәйкес келетін кадрды алыңыз

Бізге кіріс қуатын, қажетті шығыс жылдамдығын немесе қатынасын, орнату түрін және біліктің өлшемін айтыңыз. Біз растаймыз WPDA жақтауы, өлшемдік сызбаны қайтарыңыз және зауыттық баға бойынша баға белгілеңіз, әдетте 24 сағат ішінде. Толық ауқым бойыншақұрт беріліс қорабыбет.
