Жинақтаушы телескопиялық цилиндрге қол жеткізіңіз

Raydafon стандартты саңылау диаметрі 200 мм-ден 220 мм-ге дейін, штанга диаметрі 150 мм-ден 180 мм-ге дейін, максималды инсульт 8000 мм-ге дейін және максималды жұмыс қысымы 30 МПа-ға дейін жететін стакерлік жебелерге арналған көп сатылы телескопиялық гидравликалық цилиндрлерді шығарады. Кірістірілген сахна дизайны ықшам жабық ұзындықтағы ұзын телескопиялық инсультты жасайды және ең үлкен саты көтергіштің басында ең жоғары күшті береді — цилиндр шығысын жебенің жүктеме қисығына сәйкестендіреді. OEM жабдықтары ретінде немесе бастапқы сызбаға жасалған ауыстыру құрылғысы ретінде жеткізіледі, оның ішінде кезең саны, монтаждау орналасуы және порт позициялары. Raydafon компаниясының Нинбо қаласындағы (Қытай) өз зауытында өндірілген, тығыздағыш жинақтары мен қосалқы бөлшектері бөлек қол жетімді. 24 сағат ішінде баға ұсынысы үшін машина үлгісін, саңылау мен өзек диаметрін, қажетті инсультті, жұмыс қысымын және монтаждау түрін жіберіңіз.

Жинақтаушы телескопиялық цилиндр — саңылау 200–220 мм, инсульт 8000 мм дейін

Контейнерге жететін стакерлерге арналған көп сатылы телескопиялық гидравликалық цилиндр. Бес немесе одан да көп ұзарту сатылары қысқа жабық ұзындықты ұзақ жұмыс жүрісіне айналдырады, осылайша таратқышты ұзынырақ, ауыр бір сатылы цилиндрсіз биіктікте және қол жетімді жерде дәл орналастыруға болады. Қытайдың Нинбо қаласында Raydafon компаниясы шығарған және OEM жабдықтары ретінде немесе сызбаға ауыстыру құрылғысы ретінде жеткізіледі.

  • 200–220 ммСаңылау диаметрі
  • 150–180 ммШтанганың диаметрі
  • ≤ 8000 ммМаксималды инсульт
  • 30 МПаМаксималды жұмыс қысымы
  • ТелескопиялықКөп сатылы жебе жетек

Reach Stacker телескопиялық цилиндр өндірушісі — саңылау 200–220 мм, инсульт 8000 мм дейін

Бұл цилиндр жететін жинақтағыш бумының сызықты жетекі болып табылады: гидравликалық қысым ең үлкен кезеңге бірінші енеді және әрбір келесі кезең жинақы жабық ұзындықтан ұзақ, бақыланатын инсульт беру үшін ретімен созылады. Бұл телескоптау әрекеті таратқыш контейнердің үстінде тұрғанда жебенің көтерілуіне, ұзартылуына және ұсталуына мүмкіндік береді - бұл терминал бір ауысымда қанша контейнер жылжытатынын анықтайтын операция.

Raydafon бұл цилиндрді Қытайдың Нинбо қаласындағы өз зауытында OEM және нарықтан кейінгі жеткізу үшін шығарады. Стандартты саңылау диаметрлері 200 мм-ден 220 мм-ге дейін, штоктың диаметрі 150 мм-ден 180 мм-ге дейін, максималды инсульт 8000 мм-ге дейін және максималды жұмыс қысымы 30 МПа. Құрылғыңыз басқа кезең комбинациясын немесе монтаждау тәртібін пайдаланса, түпнұсқа сызбаны немесе машина үлгісін жіберіңіз, біз оны сәйкестендіреміз. Бір зауыттың тиісті гидравликалық цилиндрлеріне кеңірек кіредітелескопиялық гидравликалық цилиндрлердиапазон жәнежылжымалы кранның гидравликалық цилиндрлеріотбасы.

Техникалық сипаттамалар

  • Өнім атауыЖинақтаушы телескопиялық цилиндрге қол жеткізіңіз
  • ФункцияЖебенің сызықты телескопиялық қозғалысы
  • Саңылау диаметрі200 мм – 220 мм
  • Штанганың диаметрі150 мм – 180 мм
  • Максималды инсульт≤ 8000 мм (телескопиялық ұзарту ұзындығы)
  • Максималды қысым30 МПа жұмыс қысымы
  • ҚолданбаЖинақтаушыға қол жеткізу
  • МонтаждауМашинамен сызу үшін - түйреуіш, фланец немесе ілгек орналасуы
  • БаптауКезең саны, инсульт, саңылау, өзек, монтаждау және порт жағдайы

Стандартты тіреуіш телескопиялық цилиндрге арналған техникалық сипаттамалар парағы.

Элемент Техникалық сипаттама
Өнім атауы Жинақтаушы телескопиялық цилиндрге қол жеткізіңіз
Ерекше өзгешеліктері Жебенің сызықтық телескопиялық қозғалысын жүзеге асырады
Саңылау диаметрі 200 мм – 220 мм
Штанганың диаметрі 150 мм – 180 мм; максималды инсульт ≤ 8000 мм
Қысым Ең көбі 30 МПа
Қолданбалар Жинақтаушыға қол жеткізу

Инсульт пен қысымға назар аударыңыз:8000 мм фигура машинаның көтеру биіктігі емес, цилиндрдің телескопиялық жүрісі болып табылады — жалпы көтеру биіктігі арнайы қол жинағыштың жебе геометриясына байланысты. 30 МПа көрсеткіші цилиндрдің максималды жұмыс қысымы; цилиндр жұмыс кезінде көретін қысымға қарсы таңдалуы үшін машинаның гидравликалық жүйесінің номиналды қысымын растаңыз.

Телескоптық цилиндр қол жеткізуші жинақтаушыда қалай жұмыс істейді

Телескопиялық цилиндр бір сатылы цилиндрден бір маңызды жолмен ерекшеленеді: бір поршень мен бір штанганың орнына ол ретімен созылатын кірістірілген сатылар сериясын пайдаланады. Ең үлкен саты ең үлкен тиімді аймаққа ие және сондықтан ең жоғары күшті шығарады, сондықтан көтергіштің ең ауыр бөлігі - жүкті алып тастау және жебені жоғары қарай бастау - ең механикалық артықшылығы бар кезеңмен өңделеді. Кезеңдер ұзарған сайын тиімді аймақ азаяды және қозғалыс ұлғайған кезде күш төмендейді, бұл көтерілу кезінде жебенің жүктеме моменті өзгеретініне сәйкес келеді.

Бұл реттеу орау мәселесін де шешеді. 8 метрлік жүрісі бар бір сатылы цилиндрге оның жүрісіне жақындайтын жабық ұзындық қажет болады, ол ешқашан жебе бойымен сыймайды. Кірістірілген сатылар жабық ұзындықтың бір бөлігінен бірдей инсульт береді, сондықтан қол жинағыштар, жылжымалы крандар және тиегіш тіркемелердің барлығы ұзын бір сатылы цилиндрлерді емес, телескопиялық цилиндрлерді пайдаланады.

Бұл қолданбада екі дизайн мәліметтері қызмет ету мерзімін анықтайды. Біріншісі - нығыздау: әрбір сатыда өзінің тығыздағыш жинағы мен бағыттағышы болады, ал кезең-кезеңге қондыру тығыздағыштар бүйірден жүктелмеуі үшін туралауды ұстап тұруы керек. Екіншісі - беттің күйі: ашық шыбықтар мен саты беттері тығыздағыштар қарсы тұрады, сондықтан құмнан немесе иілген сатыдан ұпай алу тікелей ағып кетуге әкеледі. Құрылғы портта ұзақ ауысыммен жұмыс істегенде, дұрыс сүзгілеу және тазалағыш тығыздағыштарды жүйелі түрде тексеру цилиндрдің өзі сияқты маңызды.

Өнімнің егжей-тегжейі

Біз шығаратын телескопиялық цилиндрдің фотосуреттері — сахналық орналасу, штанганың беті және орнату интерфейсі.

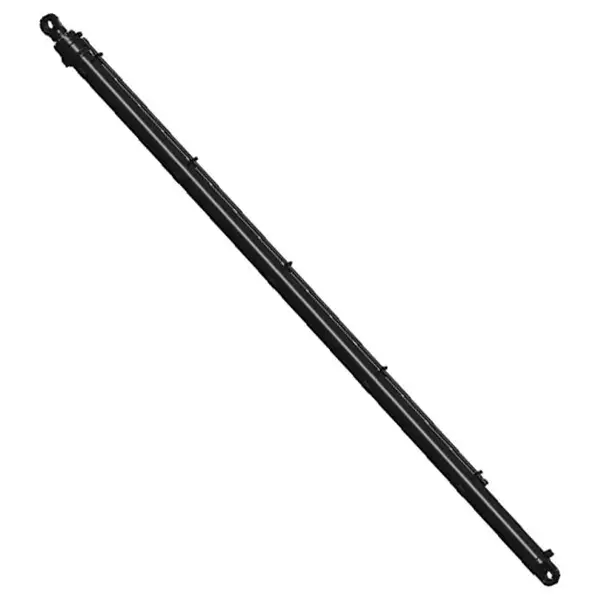

Reach stacker telescopic cylinder showing nested stages and rod surface
Стеккердің телескопиялық цилиндрі — кірістірілген сатылар, өзек беті және орнату интерфейсі.

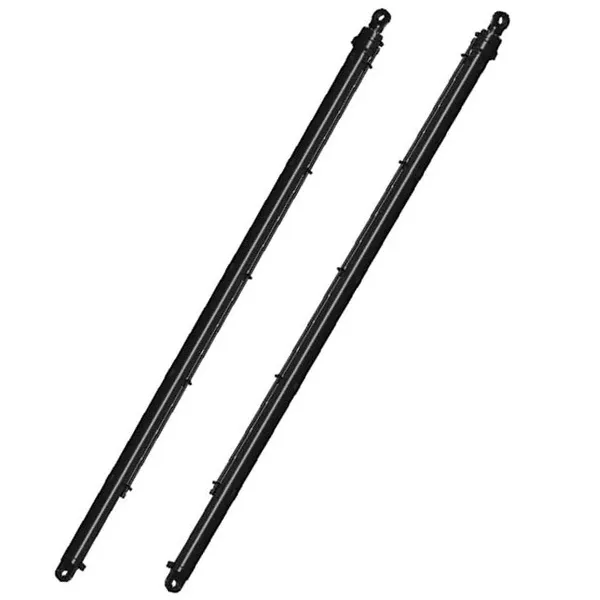

Multi-stage telescopic hydraulic cylinder for a reach stacker boom
Көп сатылы телескопиялық гидравликалық цилиндр.
Reach stacker telescopic cylinder before packing and shipment
Жиналған цилиндр тексеріліп, жөнелтуге дайындалды.
Reach stacker telescopic cylinder stage detail and seal arrangement
Сахналық деталь және телескоптық цилиндрдің тығыздағыш орналасуы.

Өнімнің артықшылықтары

  • Қысқа жабық ұзындықтан ұзын қолКөп сатылы конструкция 8000 мм-ге дейін инсультті қамтамасыз етеді, бұл ретте тартылған цилиндрді жебе бойымен жинақы ұстайды, сондықтан машина ұзынырақ, ауыр бір сатылы цилиндрді тасымалдамай-ақ таратқышты биіктікте және қашықтықта орналастыра алады.
  • Лифті қажет жерде күштеп салыңызЕң үлкен саты көтергіштің басындағы ең жоғары күшті қамтамасыз етеді, бұл кезде жебедегі жүктеме моменті ең үлкен, ал кіші сатылар жүруді қамтамасыз етеді. Бұл цилиндр шығысын машинаның нақты жүктеме қисығымен сәйкестендіреді.
  • Ауыр контейнерлерге арналғанЦилиндр жоғары сапалы арнайы болаттан жасалған және порт операцияларының үздіксіз жұмыс циклдарына арналған, тығыздау жүйесі үзіліссіз пайдалану емес, жүктеме кезінде ұзақ ауысымдар үшін белгіленген.
  • Тікелей зауыттық жабдықтауЦилиндр Raydafon компаниясының жеке зауытында дайындалады және жиналады, сондықтан сіз бен өндіріс арасында сауда маржасы жоқ, ал сызбалар, пломбалар және қосалқы бөлшектер машинаның қызмет ету мерзімі ішінде қолжетімді болып қалады.
  • Құрылғыңыздың сызбасы бойынша жасалғанСаңылау, өзек, жүріс, кезең саны, монтаждау орналасуы және порт позициялары монтаждау интерфейсі бар жебеге сәйкес келетін ауыстыру қондырғылары үшін маңызды болып табылатын бастапқы сызбаға сәйкес келтірілуі мүмкін.
  • Тиеу және түсіру циклдарын қысқартадыЖайлағыштың дәл, қайталанатын орналасуы контейнерді айлақтан немесе палубадан көтеруге және азырақ қозғалыспен қоюға мүмкіндік береді, бұл әрбір кеменің айлақта өткізетін уақытын және терминалда жол көліктерінің күту уақытын қысқартады.

Шаршау мерзімі, тығыздағыштың қызмет ету мерзімі және максималды күш саңылауға, қысымға, жұмыс цикліне және машинаның гидравликалық тізбегіндегі ластану қаншалықты жақсы басқарылатынына байланысты. Бізге машина үлгісін, жұмыс қысымын және қажетті инсультті беріңіз, біз цилиндр конфигурациясын ол көретін жүктемеге қарсы растаймыз.

Қолданбалар

Негізгі қолданба - контейнерге жетуге арналған жинақтағыштың бумы, бірақ мобильді машинада қысқа монтаж ұзындығынан ұзын штрих жасалуы керек жерде бірдей телескопиялық цилиндр түрі қолданылады.

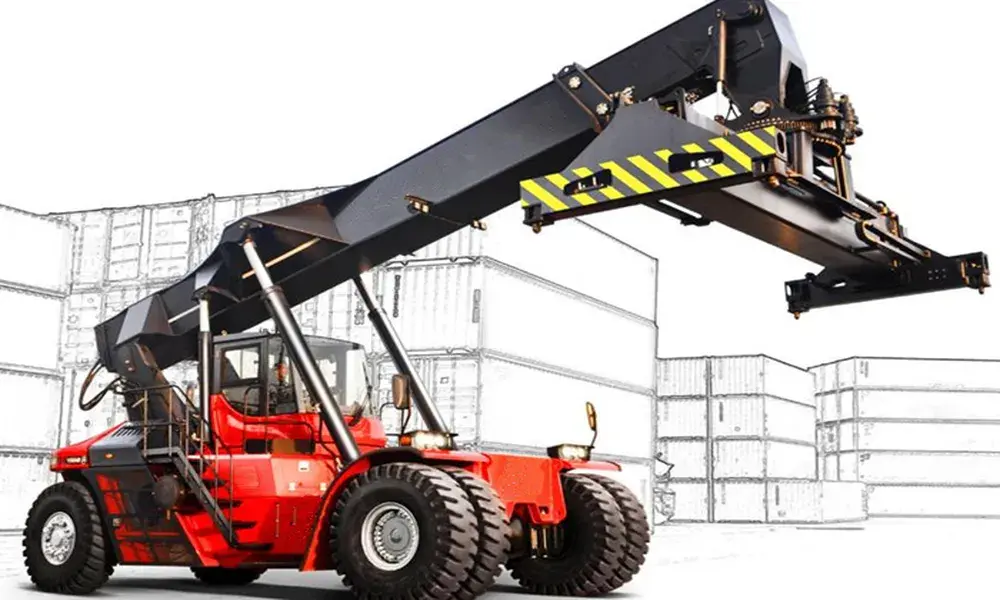

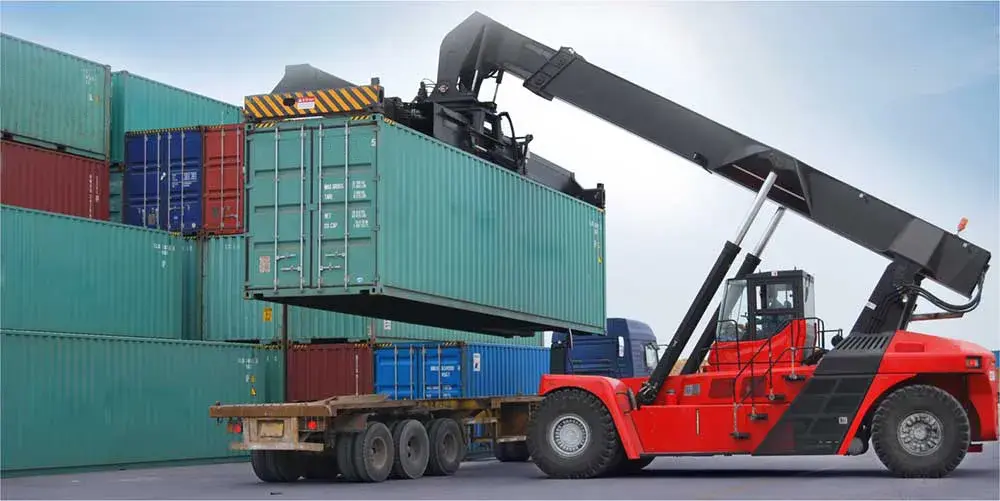

Reach stacker telescopic cylinder installed on a container handling machine boom
Контейнерді өңдеу машинасында жұмыс істеп тұрған жинақтағыш телескопиялық цилиндрге қол жеткізіңіз.

Порт және контейнерлік терминал

Контейнерлерді айлақ, аула және жол көліктері арасында үздіксіз ауысымдық жұмыс кезінде жылжытатын тіректерді көтеру және кеңейту.

Логистикалық аулалар мен қоймалар

Шассидің орнын ауыстырмай-ақ, таратқышты биіктікте және қашықтықта дәл орналастыру керек тығыз жинақтауды өңдейтін машиналар.

Қайта тиеу және жүк станциялары

Жүктеу және түсіру циклдері күн бойы қайталанатын және цилиндрдің сенімділігі өткізу қабілеттілігін тікелей анықтайтын жоғары айналымды операциялар.

Жылжымалы крандар

Телескопиялық жебе ұзартқышы, мұнда бірдей кезең принципі тасымалданатын жабық ұзындықтан ұзақ жетуге мүмкіндік береді.

Жүк тиегіш және тіркеме жабдықтар

Төңкеру корпустары мен платформаны көтеруге арналған көп сатылы көтеру цилиндрлері, мұнда инсульт қол жетімді орнату кеңістігіне қатысты ұзақ.

Ауыстыру және қайта жаңарту

Түпнұсқа сызбаға немесе өлшенген үлгіге қарсы жасалған бар қол жинағыштағы тозған немесе зақымдалған жебе цилиндрін тікелей ауыстыру.

Сатып алушы туралы жиі қойылатын сұрақтар

  • Бұл жинақтаушы телескопиялық цилиндр қақпағына қандай саңылау, инсульт және қысым жетеді?Стандартты саңылау диаметрі 200 мм-ден 220 мм-ге дейін, шток диаметрі 150 мм-ден 180 мм-ге дейін, максималды инсульт 8000 мм-ге дейін және максималды жұмыс қысымы 30 МПа. Жалпы көтеру биіктігі тек жүріске емес, машинаңыздың жебе геометриясына байланысты, сондықтан көрсету кезінде екеуін де растаңыз.
  • Бұл цилиндр OEM бөлігі немесе ауыстыру ма?Оны Raydafon компаниясы өз зауытында шығарады және оны машина жасаушыларға арналған OEM жабдығы немесе қазірдің өзінде жұмыс істеп тұрған машиналарды ауыстыру құрылғысы ретінде жеткізуге болады. Ауыстыру үшін түпнұсқа сызбаны, машина үлгісін немесе істен шыққан цилиндрдің өлшенген өлшемдерін жіберіңіз.
  • Монтаждау менің жебеме сәйкес келетінін қалай білемін?Монтаждау сызба бойынша орындалады — түйреуіш, фланец немесе ілгек орналасуы порт позицияларымен бірге. Қолданыстағы цилиндрдің сызбасын немесе фотосуретін оның негізгі өлшемдерімен жіберіңіз, біз дәйексөздер алдында интерфейсті растаймыз.
  • Дәйексөз келтіру үшін қандай ақпарат қажет?Машина үлгісі, ұңғы мен шток диаметрі, қажетті инсульт, жұмыс қысымы, егер ол көп сатылы дизайн болса, кезең саны, монтаждау түрі және саны. Сұрау арқылы олардың саны неғұрлым көп болса, дизайн мен бағаны соғұрлым тезірек растай аламыз.
  • Телескоптық цилиндрдің қызмет ету мерзіміне не әсер етеді?Гидравликалық майдың тазалығы, сыпырғыш тығыздағыштардың күйі және жеке сатылардың туралануы негізгі факторлар болып табылады. Ластану немесе сызылған кезең беті тығыздағыштарды зақымдайды және ағып кетуге әкеледі, сондықтан сүзгілеу және жүйелі тексеру цилиндр сипаттамасының өзі сияқты маңызды.
  • Жеткізу уақыты қандай және қосалқы пломбаларды жеткізуге бола ма?Жеткізу уақыты цилиндрдің бар сызбаға сәйкестігіне немесе жаңа конфигурацияны қажет ететініне байланысты және әдетте сұрауды алғаннан кейін 24 сағат ішінде баға ұсынысымен расталады. Тығыздағыш жинақтар мен ауыстыру компоненттерін бөлек жеткізуге болады, осылайша машинаны тығыздағыш ақауынан кейін қызмет көрсетуге қайтаруға болады.

Қатысты өнімдер және қосымша оқу

Reach Stacker телескопиялық цилиндр баға ұсынысын сұраңыз

Машина үлгісін, саңылау мен өзек диаметрін, қажетті инсультті, жұмыс қысымын, монтаж түрін және санын немесе түпнұсқа сызбаны жіберіңіз. Біз сіздің бумыңызға қарсы конфигурацияны растаймыз және бағасы мен жеткізу уақыты туралы 24 сағат ішінде жауап береміз.

Қазір сұрау жіберіңіз

* 8000 мм көрсеткіш - бұл машинаның көтеру биіктігі емес, цилиндр жүрісі. Тапсырыс беру алдында гидравликалық жүйенің номиналды жұмыс қысымын және орнату өлшемдерін растаңыз.
