Peecon тік азық араластырғыштарына арналған PTO білігі
  • Peecon тік азық араластырғыштарына арналған PTO білігіPeecon тік азық араластырғыштарына арналған PTO білігі
  • Peecon тік азық араластырғыштарына арналған PTO білігіPeecon тік азық араластырғыштарына арналған PTO білігі

Peecon тік азық араластырғыштарына арналған PTO білігі

865, 1100, 1300 және 1500 PEECON тік беру араластырғыштары үшін ауыстыру PTO біліктері. CAT6 тұрақты жылдамдықтағы негізгі білік; трактор жағындағы сплайн опциялары 1,375-6 (540 айн/мин), 1,375-21 (1000 айн/мин) және 1,750-20 (1000 айн/мин); араластырғыш жағындағы кіріс әдетте 1,750-6. Автоматты ілінісу моменті 2500–3500 Н·м; 2,920 Н·м номиналды кескіш болт қамыттары. Білік ұзындығын, қамыт өлшемін, сплайн комбинациясын және қалқан конфигурациясын сызбаға сәйкес жасауға болады. MOQ және жеткізу уақыты тапсырыс бойынша расталады, себебі олар үлгіге және конфигурацияға байланысты. Микшер үлгісін және трактордың PTO сплайнін жіберіңіз — біз жетекті біріктіруді растаймыз және баға ұсынысын шығарамыз.

Көтерме ауыстырылатын жетек желісі · PEECON тік араластырғыш диапазоны

PEECON тік азық араластырғыштарына арналған көтерме қарнақ білік — Техникалық сипаттамалар, MOQ, теңшеу және жем араластырғышты ауыстыруға арналған жеткізу уақыты

Тік қоректендіру араластырғышының PTO білігі істен шыққан кезде пресс немесе араластырғыш тоқтайды және ауыстыру шешімі келесіге дейін төмендейді. үш тексеру: қай PEECON моделі, трактор жағында қайсы бар және араластырғыштың беріліс қорабы қай ілінісу моментін көрсете алады алу. Бұл бетте негізгі түйіндемемен бірге осы ауқымдағы төрт араластырғыш үлгісіне қарсы осы үш элемент тізімделген білік пен ілінісу бөліктерінің нөмірлері, сондықтан сіз баға ұсынысын сұрамас бұрын спецификацияны растай аласыз.

Баға және MOQДәйексөз бойынша
ТоқтауТапсырыс бойынша
БаптауСуретке негізделген
ҚұжаттарСұраныс бойынша

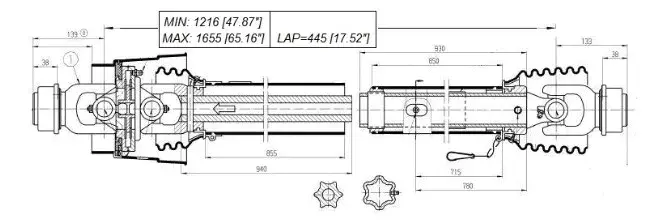

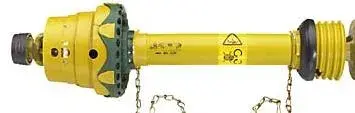

PTO shaft for PEECON vertical feed mixer — complete assembly with CAT6 constant velocity joint
PEECON тік қоректендіру араластырғышының PTO білігі — CAT6 тұрақты жылдамдық қосқышы және 2500 сериялы ілініс ұшы.

Негізгі спецификациялар

  • Негізгі білікCAT6 тұрақты жылдамдығы
  • Трактор шплинасы1,375-6 · 1,375-21 · 1,750-20
  • Миксердің кірісіӘдетте 1,750-6
  • Білік моменті3800 Н·м номиналды / 4200 Н·м шың
  • Ілініс моменті2500 – 3500 Н·м
  • Кесетін болтты қамыт2920 Н·м
  • Миксер үлгілері865 · 1100 · 1300 · 1500
  • Трактор қуатыЕң аз 95 – 200 а.к
  • БаптауҰзындық, қамыт, сплайн, қалқан

Үлгі матрицасы — қай PEECON араластырғышына қай PTO қажет

PEECON865
  • Сыйымдылығы865 CFT
  • Шнектер2
  • Мин. қуат95 а.к
  • Қозғалыс жолыCAT6 түйіндеме
  • СплайнТрактормен
PEECON1100
  • Сыйымдылығы1100 CFT
  • Шнектер2
  • Мин. қуат135 а.к
  • Қозғалыс жолыCAT6 түйіндеме
  • СплайнТрактормен
PEECON1300
  • Сыйымдылығы1300 CFT
  • Шнектер3
  • Мин. қуат180 а.к
  • Қозғалыс жолыCAT6 түйіндеме
  • СплайнТрактормен
PEECON1500
  • Сыйымдылығы1500 CFT
  • Шнектер3
  • Мин. қуат200 а.к
  • Қозғалыс жолыCAT6 түйіндеме
  • СплайнТрактормен

Осы қуат диапазонындағы тракторлардың көпшілігі 1,750-20 PTO тіреуішін пайдаланады және осы диапазондағы PEECON араластырғыштарының көпшілігі 1,750-6 кірісті пайдаланады. білік. Екі жағы бір-бірінен тәуелсіз - араластырғыш жағы араластырғышпен бекітіледі, трактор жағы трактор. Тапсырыс бермес бұрын екеуін де растаңыз.

CAT6 тұрақты жылдамдықтағы негізгі білік — құрастыру және жартылай білік бөліктерінің нөмірлері

CAT6 негізгі білігі үшін толық түйіндеме жинағы және жартылай білікті анықтама
Трактордың шығыс білігі Толық түйіндеме құрастыру бөлігінің нөмірі CV 1/2 білік бөлігінің нөмірі Жартысын іске асыру (2500) Бөлшек нөмірі
540 айн/мин, 1,375" × 6 сплайн 392206 392206-Жарты 2500-ЖАРТЫСЫ ОРЫНДАУ
1000 айн/мин, 1,375" × 21 сплайн 392221 392221-Жарты 2500-ЖАРТЫСЫ ОРЫНДАУ
1000 айн/мин, 1,750" × 20 сплайн 392220 392220-Жарты 2500-ЖАРТЫСЫ ОРЫНДАУ

Толық түйіндеме жинағы алдын ала майланған буынмен жеткізіледі. Тек бір жартысын ауыстыру қажет болса, жартылай білікті бөлшек нөмірі - сіз тапсырыс берген нөмір. Агрегаттың жартысы трактор жағындағы барлық үш нұсқада ортақ пайдаланылады.

Ілініс пен қамыт таңдау — айналу моменті көрсеткіштері және бөлшектер нөмірлері

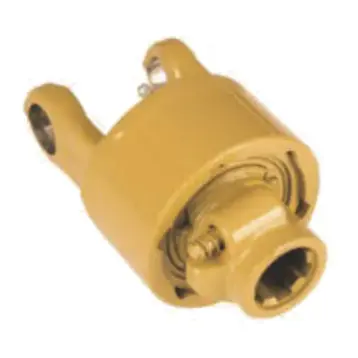

2500 series automatic cutout clutch for PEECON vertical feed mixer PTO shaft
2500 сериялы автоматты ажыратқыш ілініс — K64 және K64/24 корпустары.
2500 сериялы автоматты кесу муфталары
Бөлшек нөмірі Үлгі Диаметрі Сплайндар Момент
134467 K64/24 1.750 20 3500 Н·м
LAF20250MDAL67 K64 1.750 20 2500 Н·м
135416 K64/24 1.375 6 2700 Н·м
135362 K64/24 1.750 6 2700 Н·м
135986 K64/24 1.750 20 2700 Н·м

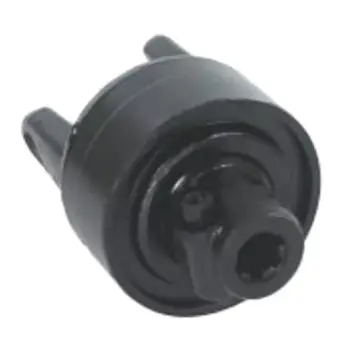

2500 series shear bolt yoke for PEECON vertical feed mixer PTO shaft
2500 сериялы кескіш болттардың қамыттары — KB61, KB61/2 және BTL корпустары.
2500 сериялы қайшы болт қамыттары
Бөлшек нөмірі Үлгі Диаметрі Сплайндар Момент
BTL67214810A KB61 1.375 21 —
BTL67385610A KB61 1.375 6 2920 Н·м
355272 KB61/2 1.375 6 2920 Н·м
4250104 KB61/2 1.375 6 2920 Н·м
BTL67205610A BTL 1.750 20 2920 Н·м
4250105 KB61/2 1.750 20 2920 Н·м
BTL67345610A KB61 1.750 6 2920 Н·м
338427 KB61/2 1.750 6 2920 Н·м
392340 KB61/2 1,9375 RD 0,50 кілт —

Екі ілініс отбасы қызметте бір-бірін алмастыра алмайды. Автоматты ажыратқыш муфталар сырғанап болғаннан кейін қайта қосылады, осылайша олар іске қосу кезінде кездейсоқ шамадан тыс жүктемелерге жауап беретін араластырғыштарға сәйкес келеді. Кесетін болттың қамыттары болтты шамадан тыс жүктеме кезінде құрбан етеді және араластырғыш қайта іске қосылмай тұрып, бұрандаларды қайта бекіту керек, сондықтан олар сынған болтты ауыстыру оңайырақ болатын араластырғыштарға сәйкес келеді. қызып кеткен муфтаға қарағанда. Кеңірек ауқымға арналған толық анықтама мына жердеАзық араластырғыштарға арналған PTO білігібет.

Техникалық сипаттаманың егжей-тегжейі — Білік, түйін және қалқан

Білік және қосылыс

Негізгі білік
CAT6 тұрақты жылдамдығы
Білік материалы
Қатты легирленген болат, ұнтақталған
Білік диаметрі
φ62 мм
Біріккен бұрыш
±45°
Подшипник
Төрт сфералық ролик
Номиналды момент
3800 Н·м
Ең жоғары айналу моменті
4200 Н·м
Жылдамдық диапазоны
540 – 1000 айн/мин

Тығыздау және қорғаныс

Тығыздағыш материал
Гидрогенді нитрилді каучук
Тығыздау температурасы. диапазон
−45 °C және 130 °C
Шаң жамылғысы
Спиральды чипті ойығы бар үш ерінді
Қалқан
Толық қамту, жылдам қосылу
Трактор қуаты
80 – 220 а.к
Миксердің үйлесімділігі
PEECON, KUHN (20 м³ және одан жоғары)
Баптау
Ұзындық, қамыт, сплайн, қалқан
Құжаттама
Сұраныс бойынша жеткізіледі

Жоғарыдағы сипаттамалар ағымдағы өндіріс құрылымын көрсетеді. Стандартты емес біліктің ұзындығы немесе қамыт өлшемі үшін сурет басқарады. Басқа жем араластырғыш маркалары үшін кең ауқым, соның ішіндеЖоғарғы азық араластырғыштар, болып табылады санат бетінде көрсетілген және сәйкестікжем араластырғыштың беріліс қорабыбөлек бетте орналасқан.

Тапсырыс қалай расталады

Үлгіні және сплайнды жіберу

PEECON араластырғыш үлгісін (865 / 1100 / 1300 / 1500) және трактордың PTO түтік өлшемін қамтамасыз етіңіз.

Қозғалтқышты растаңыз

Біз сәйкес түйіндеме жинағын, ілінісу тобын және бөлік нөмірлерінің комбинациясын қайтарамыз.

Сурет және дәйексөз

Таңдамалы ұзындықтар немесе қамыттар үшін сызба өндіріс алдында шығарылады. Баға ұсынысында MOQ және расталған конфигурацияның жеткізу уақыты көрсетілген.

Өндіріс және жөнелту

Стандартты біліктер бекітілген кесте бойынша қозғалады; тапсырыс біліктері сызба бекітілгеннен кейін қозғалады.

MOQ және жеткізу уақыты тапсырыс бойынша бағаланады, себебі олар үлгіге, сплайн комбинациясына және оның орындалатынына байланысты білік стандартты немесе сызба бойынша жасалған. Бұл беттегі ешнәрсе а үшін орындалмайтын тұрақты фигураға міндеттеме бермейді әртүрлі конфигурация. ThePTO білігінің диапазоныбет ауыл шаруашылығының басқа санаттарын көрсетеді.

Жиі қойылатын сұрақтар

Бұл PTO білігі қандай PEECON араластырғыш үлгілерін қамтиды?

865, 1100, 1300 және 1500. Әрқайсысы үшін ең аз трактор қуаты 95 а.к., 135 а.к., 180 а.к. және 200 а.к., жоғарыдағы үлгі матрицасында көрсетілгендей. Төртеуі де CAT6 тұрақты жылдамдығы негізгі білігімен жұмыс істейді.

Трактор жағында және араластырғыш жағында қандай сплайн қолданылады?

Осы диапазондағы тракторлардың көпшілігі 1,750-20 шплинді пайдаланады, ал араластырғыштардың көпшілігі 1,750-6 кіріс білігін пайдаланады. 1,375-6 (540 айн/мин) және 1,375-21 (1000 айн/мин) трактор жағындағы опциялар да қол жетімді. Трактор жағы мен араластырғыш жағы дербес сәйкестендіріледі — тапсырыс бермес бұрын екеуін де растаңыз.

Білік пен муфтаның айналу моменті қандай?

CAT6 негізгі білігі 3800 Н·м үздіксіз және 4200 Н·м лездік шыңға есептелген. 2500 сериясындағы автоматты ажыратқыш муфталар 2500 Н·м-ден 3500 Н·м-ге дейін ауытқиды. Кесетін болттардың қамыттары 2,920 Н·м деп есептелген.

Стандартты емес білік ұзындығын немесе қамытты бере аласыз ба?

Иә. Білік ұзындығын, қамыт өлшемін, сплайн комбинациясын және қалқан конфигурациясын сызбаға сәйкес жасауға болады. Қолданыстағы біліктің өлшемдерін немесе түйісетін орталықтары белгіленген эскизді жіберіңіз, біз орындылығын растаймыз.

MOQ және жеткізу уақыты қандай?

MOQ және жеткізу уақыты тапсырыс бойынша расталады. Олар үлгіге, сплайн комбинациясына және біліктің стандартты немесе сызба бойынша жасалғанына байланысты. Микшер үлгісін және трактордың PTO сплайнін жіберіңіз, біз сол конфигурация үшін MOQ және жеткізу уақытын көрсететін баға ұсынысын шығарамыз.

PEECON араластырғышыңыз үшін баға ұсынысын сұраңыз

PEECON араластырғыш үлгісін (865 / 1100 / 1300 / 1500) және трактордың PTO түтік өлшемін (1.375-6, 1.375-21 немесе) жіберіңіз. 1.750-20). Біз жетектің комбинациясын және бөлік нөмірін растаймыз және MOQ және жеткізу уақытымен баға ұсынысын шығарамыз сол конфигурация үшін. Арнайы ұзындықтар мен қамыттар сызбаға қарсы келтірілген.
