Неліктен гидравликалық көтергіш цилиндр көтергіш жабдықтың негізі болып табылады?

Құрылыс алаңында үлкен гидравликалық кран 20 тонналық болат арқалықты көпқабатты үйдің басына көтереді. Қоймада жүк көтергіш жүк паллетін үшінші сөре деңгейіне көтереді. Кеме жөндеу зауытында синхронды көтеру жүйесі қызмет көрсету үшін бүкіл кемені көтереді. Әртүрлі болып көрінетін бұл операциялардың бір ортақ элементі бар: олардың барлығы сұйықтық қуатын сызықтық қозғалысқа түрлендіру үшін гидравликалық көтергіш цилиндрге сүйенеді. TheГидравликалық көтергіш цилиндрқұрамдас бөлігі ғана емес; бұл гидравликалық қысымды жүктерді көтеру, түсіру және орналастыру үшін қажетті басқарылатын күшке айналдыратын механикалық бұлшықет. Онсыз біз білетін заманауи жүк көтергіш техника болмас еді.

Неліктен гидравликалық лифт цилиндрі жүк көтеру жабдығының негізі болып саналады? Жауап күш тығыздығы, дәлдік бақылау және сенімділіктің бірегей үйлесімінде жатыр. Гидравликалық цилиндр салыстырмалы түрде шағын пакеттен орасан зор күш тудыруы мүмкін, бұл электр жетегі немесе пневматикалық жүйе бірдей өлшемде қол жеткізе алатын күштен әлдеқайда асып түседі. Оны миллиметрлік дәлдікпен басқаруға болады, бұл біркелкі жеделдету мен баяулауды қамтамасыз етеді. Және ол арктикалық суықтан шөлді ыстыққа дейін, коррозиялық теңіз атмосферасынан жарылыс қаупі бар өнеркәсіптік аймақтарға дейінгі ең қиын орталарға төтеп беруге арналған. Бұл мақалада гидравликалық лифт цилиндрін көтеру жабдығында қажет ететін инженерлік принциптер, техникалық сипаттамалар және қолдану талаптары қарастырылады. СағатRaydafon Technology Group Co.,Limited, біздің зауыт жиырма жылдан астам уақыт бойы гидравликалық көтергіш цилиндрлерді шығарады және біз тұтынушыларымыз талап ететін өнімділік пен сенімділікті қамтамасыз ету үшін дизайнымызды жетілдірдік.

Мазмұны

• 1. Гидравликалық көтергіш цилиндр дегеніміз не және ол қалай күш тудырады?
• 2. Неліктен күштің тығыздығы көтеру жабдығын жобалаудағы шешуші фактор болып табылады?
• 3. Дәл бақылау қауіпсіз және тиімді көтеруді қалай анықтайды?
• 4. Біздің гидравликалық көтергіш цилиндріміздің негізгі техникалық сипаттамалары қандай?
• 5. Қолданбалы инженерия цилиндрді таңдауды қалай анықтайды?
• 6. Жиі қойылатын сұрақтар (ЖҚС)
• 7. Қорытынды

1. Гидравликалық көтергіш цилиндр дегеніміз не және ол қалай күш тудырады?

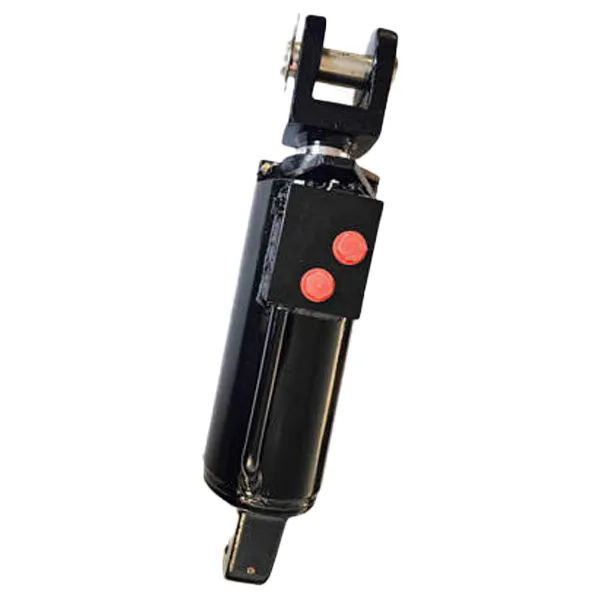

Гидравликалық көтергіш цилиндр – гидравликалық қысымды сызықтық күш пен қозғалысқа түрлендіретін механикалық жетек. Ол цилиндрлік бөшкеден, поршеньнен, поршеньдік штангадан және тығыздағыш элементтерден тұрады. Гидравликалық сұйықтық цилиндрге қысыммен айдалады, поршеньге қарсы итеріп, штанганың ұзаруына әкеледі. Сұйықтық босатылған кезде, стержень жүктің салмағынан немесе кері серіппе арқылы кері тартылады. Цилиндр тудыратын күш гидравликалық қысыммен және поршеньдің тиімді ауданымен анықталады. Байланыс F = P × A формуласымен өрнектеледі, мұндағы F – күш, P – қысым, А – поршень ауданы. Бұл қарапайым қатынас барлық гидравликалық көтеру жүйелерінің негізі болып табылады.

Бұл формуланың практикалық салдарын түсіну үшін поршеньінің диаметрі 100 мм болатын гидравликалық көтергіш цилиндрді қарастырыңыз. Тиімді аумақ шамамен 7 854 мм². 200 бар (20 Н/мм²) жұмыс қысымында цилиндр 157 080 Н немесе шамамен 16 тонна күш тудырады. Бұл күш көтере алатын жүктің бір бөлігін ғана алатын цилиндр арқылы жасалады. Бұл ерекше күш тығыздығы гидравликалық жүйелерді көтеру қолданбалары үшін таңдаудың негізгі себебі болып табылады. Басқа ешбір желілік жетек технологиясы — электрлік, пневматикалық немесе механикалық — гидравликалық көтергіш цилиндрінің күш пен өлшем қатынасына сәйкес келе алмайды.

Гидравликалық көтергіш цилиндрдің құрылысы осы күштерді тудыру үшін қажетті үлкен ішкі қысымға төтеп беруге арналған. Бөшке әдетте нақты ішкі диаметрі мен бетінің әрлеуіне дейін тегістелген жіксіз болат құбырдан жасалады. Поршеньдік штанга коррозияға және тозуға қарсы тұру үшін жиі хромдалған жоғары берік болаттан жасалған. Тығыздағыштар гидравликалық сұйықтықпен үйлесімділігі және жоғары температураға төзімділігі үшін таңдалған полиуретанды немесе нитрилді резеңкеден жасалған. Соңғы қақпақтар бөшкеге бұрандалы немесе дәнекерленген және гидравликалық сұйықтыққа арналған порттар бар. Raydafon-да біздің зауыт диаметрі 40 мм-ден 500 мм-ге дейінгі, 5 тоннадан 500 тоннаға дейін күш шығаруға қабілетті гидравликалық көтергіш цилиндрлерді шығарады. Төмендегі кестеде негізгі компоненттер мен олардың функциялары жинақталған.

Материалдарды таңдау және өндіру процесінің дәлдігі гидравликалық көтергіш цилиндрдің өнімділігі мен ұзақ мерзімділігін анықтайды. Нашар өңделген бөшкесі бар цилиндр ішінен ағып, тиімділікті төмендетеді және жылу шығарады. Жеткіліксіз хромдалған өзегі бар цилиндр тот басады, тығыздағыштарды зақымдайды және сыртқы ағып кетеді. Біздің зауытта біз қатаң рұқсаттарды ұстанамыз және гидравликалық көтергіш цилиндрлер бүкіл қызмет ету мерзімінде сенімді өнімділікті қамтамасыз ету үшін тек жоғары сапалы материалдарды пайдаланамыз.

2. Неліктен күштің тығыздығы көтеру жабдығын жобалаудағы шешуші фактор болып табылады?

Күштің тығыздығы - бұл құрылғының өз салмағының немесе көлемінің бірлігіне шығара алатын күш мөлшері. Бұл көтергіш жабдықты жобалаудағы бірден-бір маңызды фактор. Тым ауыр кран жүкті көтере алмайды, себебі ол алдымен өзін көтеруі керек. Тым көлемді жүк көтергіш тығыз қойма дәліздерінде маневр жасай алмайды. Тым үлкен гидравликалық көтергіш жүйесін жабдыққа біріктіру мүмкін емес. Гидравликалық көтергіш цилиндр кез келген желілік жетек технологиясының ең жоғары күш тығыздығын ұсынады, бұл оны ауыр жүктерді көтеру үшін жалғыз практикалық таңдау етеді.

Гидравликалық күш тығыздығының артықшылығын түсіну үшін гидравликалық көтергіш цилиндрді электрлік желілік жетекпен салыстырыңыз. 100 мм жүрісі және 10 кН (1 тонна) күші бар әдеттегі электр жетектің салмағы шамамен 15-20 кг. Бірдей соққысы мен күші бар гидравликалық көтергіш цилиндрдің салмағы шамамен 5-8 кг. Гидравликалық цилиндр бірдей күш үшін екі-үш есе жеңіл. Күшке қажеттілік 100 кН (10 тонна) дейін артқанда, электр жетек іс жүзінде үлкен емес және ауыр болады, ал гидравликалық цилиндр жинақы болып қалады. Сондықтан электр жетектері жеңіл жүкті қолданумен шектеледі, ал гидравликалық цилиндрлер ауыр жүкті көтеруде басым болады.

Гидравликалық көтергіш цилиндрдің күш тығыздығын жұмыс қысымын арттыру арқылы одан әрі арттыруға болады. Қазіргі заманғы гидравликалық жүйелер 350 барға дейінгі қысымда жұмыс істейді, ал кейбір мамандандырылған жүйелер 700 барда жұмыс істейді. 700 барда 100 мм поршені бар цилиндр 550 кН (55 тонна) күш тудырады, бірақ цилиндрдің өзі салмағы 50 кг-нан аз. Бұл ерекше күш тығыздығы кеңістік шектеулі ортада тасымалданатын және жұмыс істейтін ықшам, қуатты жүк көтергіш жабдықты жобалауға мүмкіндік береді. Төмендегі кесте әртүрлі жетек технологияларының күш тығыздығын салыстырады.

Raydafon Technology Group Co., Limited компаниясында біз гидравликалық көтергіш цилиндрлерімізді қауіпсіздік пен беріктікке нұқсан келтірместен күш тығыздығын арттыру үшін жобалаймыз. Біз цилиндрлеріміздің 700 барға дейінгі қысымда жұмыс істеуін қамтамасыз ету үшін жоғары берік болаттар мен озық герметикалық технологияларды қолданамыз. Біздің зауыт сондай-ақ күштің, өлшемнің және салмақтың оңтайлы тепе-теңдігін қажет ететін қолданбаларға арналған арнайы дизайнды ұсынады. Гидравликалық көтергіш цилиндрдің күш тығыздығы оның жүк көтеру жабдығының негізі болып табылатын себебі болып табылады.

3. Дәл бақылау қауіпсіз және тиімді көтеруді қалай анықтайды?

Күш құру - бұл оқиғаның жартысы ғана. Гидравликалық көтергіш цилиндр де бұл күшті дәлдікпен басқаруы керек. Көтеру жабдықтарында бақыланбайтын қозғалыс апатты болуы мүмкін. Жүктемені тым тез төмендететін кран жүктің ауытқып кетуіне, жұмысшыларға немесе құрылымдарға соғуы мүмкін. Шанышқыны тым күрт көтеретін жүк көтергіш жүкті тұрақсыздандырып, оның құлап кетуіне әкелуі мүмкін. Тиісті биіктікте тоқтамайтын көтергіш платформа персоналдың жарақат алуына әкелуі мүмкін. Сондықтан гидравликалық көтергіш цилиндрді дәл басқару оның күш тудыру қабілеті сияқты маңызды.

Гидравликалық көтергіш цилиндріндегі дәлдікті басқару гидравликалық контур дизайнын, клапан технологиясын және цилиндр дизайнын біріктіру арқылы қол жеткізіледі. Гидравликалық схема цилиндрге және одан шығатын сұйықтық ағынын басқарады. Пропорционалды клапандар мен сервоклапандар цилиндр жылдамдығын тегіс, шексіз айнымалы басқаруға мүмкіндік береді. Цилиндр дизайны, соның ішінде инсульттің соңындағы жастықшасы — цилиндр өз шегіне жеткенде соққы жүктемелеріне жол бермейді. Штанганың беткі қабаты және тығыздағыш дизайны таяқшаның сырғуын азайтады, тіпті өте төмен жылдамдықта тегіс қозғалысты қамтамасыз етеді. Төмендегі кестеде гидравликалық көтергіш цилиндрдегі дәлдікті басқарудың негізгі элементтері көрсетілген.

Гидравликалық көтергіш цилиндрінің дәлдігін басқару әсіресе әуе жұмыс платформалары сияқты қолданбаларда өте маңызды, мұнда платформа дәл қалаған биіктікте орналасуы және сол жерде дрейфсіз ұсталуы керек. Ол сонымен қатар синхрондалған көтеру жүйелерінде өте маңызды, мұнда көптеген цилиндрлер үлкен, теңгерілмеген жүкті көтеру үшін тамаша үйлесімді қозғалуы керек. Raydafon-да біздің зауыт дәл өңделген компоненттері бар гидравликалық көтергіш цилиндрлерді және осы қолданбаларды талап ететін басқару өнімділігін қамтамасыз ету үшін жетілдірілген тығыздау жүйелерін әзірлейді. Біз сондай-ақ гидравликалық контурды және олардың арнайы көтергіш жабдықтары үшін клапанды таңдауды оңтайландыру үшін тұтынушыларымызбен тығыз жұмыс жасаймыз.

4. Біздің гидравликалық көтергіш цилиндріміздің негізгі техникалық сипаттамалары қандай?

Гидравликалық көтергіш цилиндрінің өнімділігі негізгі техникалық сипаттамалар жиынтығымен анықталады. Бұл спецификациялар инженерлерге қолдану үшін дұрыс цилиндрді таңдауға және оның өнімділігін болжауға мүмкіндік береді. Ең маңызды спецификациялар саңылау диаметрі, өзек диаметрі, жүріс ұзындығы, жұмыс қысымы және монтаждау түрі болып табылады. Бұл параметрлер цилиндрдің күшін, жылдамдығын және конвертін анықтайды. Raydafon Technology Group Co., Limited компаниясында біз техникалық сипаттамалардың кең ауқымында гидравликалық көтергіш цилиндрлерді шығарамыз және қолданбалы талаптарға сай кез келген параметрді реттей аламыз.

Төмендегі кестеде біздің гидравликалық көтергіш цилиндр өнім желісінің стандартты сипаттамаларының қысқаша мазмұны берілген.

Осы стандартты сипаттамаларға қосымша, біздің зауыт гидравликалық көтергіш цилиндрлер үшін бірқатар опциялар мен керек-жарақтарды ұсынады. Оларға кіріктірілген жүк ұстағыш клапандар, позиция сенсорлары және штанганың соңындағы мойынтіректер кіреді. Біз сондай-ақ теңіздегі немесе теңіздегі қолданбалар сияқты төтенше орталар үшін арнайы жабындар мен материалдарды қамтамасыз етеміз. Біз шығаратын әрбір гидравликалық көтергіш цилиндр оның өнімділігі мен тұтастығын тексеру үшін сыналады. Цилиндрдің қажетті стандарттарға сәйкестігіне көз жеткізу үшін біз статикалық қысым сынақтарын, динамикалық цикл сынақтарын және ағып кету сынақтарын жүргіземіз. Біздің сапа мен дәлдікке деген ұмтылысымыз біздің гидравликалық көтергіш цилиндрлерімізді бүкіл әлемдегі жүк көтеру жабдықтарының негізіне айналдырады.

5. Қолданбалы инженерия цилиндрді таңдауды қалай анықтайды?

Белгілі бір көтеру қолданбасы үшін дұрыс гидравликалық көтергіш цилиндрді таңдау ең үлкен немесе ең қуатты үлгіні таңдау ғана емес. Ол қолданбаның талаптарын, соның ішінде жүктемені, қозғалыс профилін, қоршаған ортаны және қолжетімді кеңістікті мұқият талдауды талап етеді. Таңдау процесі бірқатар инженерлік есептеулер мен жобалық шешімдерді қамтиды. Төменде ескеру қажет негізгі факторлар.

Жүктеме талдауы:Бірінші қадам - ​​цилиндр көтеруі керек максималды жүктемені анықтау. Бұл пайдалы жүктің салмағын, көтеру құрылымының салмағын және жеделдету немесе соққыдан туындаған кез келген динамикалық күштерді қамтиды. Содан кейін белгісіздіктер мен шамадан тыс жүктеме жағдайларын есепке алу үшін қауіпсіздік коэффициенті қолданылады. Қажетті күш саңылау диаметрі мен жұмыс қысымын анықтайды.

Қозғалыс профилі:Қозғалыс профилі жүктің қалай қозғалу керектігін анықтайды. Жылдам немесе баяу қозғалу керек пе? Нақты позицияларда тоқтау керек пе? Ол жүктеме астында өз орнын сақтау керек пе? Бұл сұрақтарға жауаптар қажетті ағын жылдамдығын, клапан түрін және жүкті ұстау құрылғыларының қажеттілігін анықтайды.

Қоршаған орта жағдайлары:Цилиндр жұмыс істейтін орта материалдар мен тығыздағыштарды таңдауға әсер етеді. Коррозиялық ортада жұмыс істейтін цилиндр тот баспайтын болат немесе арнайы жабындарды қажет етеді. Төтенше температурада жұмыс істейтін цилиндр арнайы тығыздағыштар мен сұйықтықтарды қажет етеді. Шаңды ортада жұмыс істейтін цилиндр тазалағыштар мен қорғаныс етіктерін қажет етеді.

Кеңістік шектеулері:Қол жетімді кеңістік монтаж түрін және цилиндрдің жалпы өлшемдерін анықтайды. Кейбір қолданбаларда қысқа инсультпен ықшам цилиндр қажет. Басқаларында үлкен тесігі бар ұзын инсульт цилиндр қажет. Монтаждау түрі цилиндр бекітілген құрылымға сәйкес болуы керек.

Төмендегі кестеде гидравликалық көтергіш цилиндрді таңдаудың негізгі критерийлері жинақталған.

Raydafon компаниясында біздің инженерлік топ тұтынушылармен олардың қолдануы үшін оңтайлы гидравликалық көтергіш цилиндрді таңдау үшін тығыз жұмыс істейді. Біз күштерді есептеуді, қозғалысты талдауды және материалды таңдауды қоса, егжей-тегжейлі техникалық қолдау көрсетеміз. Біздің зауыт сонымен қатар стандартты емес шешімді қажет ететін қолданбалар үшін арнайы дизайнды ұсынады. Инженерлік тәжірибемізді өндіріс мүмкіндіктерімізбен біріктіре отырып, біз жеткізетін әрбір гидравликалық көтергіш цилиндр ол қуат беретін жүк көтергіш жабдықтың нақты қажеттіліктерін қанағаттандыратынына кепілдік береміз.

6. Жиі қойылатын сұрақтар (ЖҚС)

1-сұрақ: Гидравликалық көтергіш цилиндрдің әдеттегі қызмет ету мерзімі қандай?

Жауап: Гидравликалық көтергіш цилиндрінің қызмет ету мерзімі жұмыс жағдайлары мен техникалық қызмет көрсетуге байланысты. Қалыпты жағдайда, дұрыс техникалық қызмет көрсету кезінде жоғары сапалы гидравликалық көтергіш цилиндр 10-15 жыл немесе одан да көп қызмет ете алады. Бастапқы тозу элементтері әдеттегі күрделі жөндеу кезінде ауыстырылатын тығыздағыштар болып табылады. Raydafon Technology Group Co., Limited компаниясында біз цилиндрлерімізді кемінде 1 миллион айналымға жобалаймыз және тұтынушыларымызға цилиндрлерінің қызмет ету мерзімін барынша ұзартуға көмектесу үшін техникалық қызмет көрсету нұсқауларын береміз.

2-сұрақ: Гидравликалық көтергіш цилиндрді ауыстыру немесе жөндеу қажет екенін қалай білуге ​​болады?

Жауап: Гидравликалық көтергіш цилиндріне назар аударуды қажет ететін белгілерге сыртқы ағып кетулер, көтеру күшінің жоғалуы, жұмыс кезінде ерекше шу және жүк астында қозғалу жатады. Көптеген жағдайларда цилиндрді тығыздағыштарды ауыстыру арқылы жөндеуге болады. Бөшке немесе өзек зақымдалған болса, цилиндрді ауыстыру қажет болуы мүмкін. Біздің зауыт гидравликалық көтергіш цилиндрлерді жөндеу және күрделі жөндеу қызметін ұсынады және жөндеу немесе ауыстыру неғұрлым үнемді нұсқа болып табылатыны туралы кеңес бере аламыз.

3-сұрақ: Бір әрекетті және екі әрекетті гидравликалық көтергіш цилиндрдің айырмашылығы неде?

Жауап: Бір әрекетті гидравликалық көтергіш цилиндр өзекшені ұзарту үшін гидравликалық қысымды пайдаланады және оны тарту үшін гравитацияға немесе кері серіппеге сүйенеді. Екі әрекетті цилиндр өзекшені ұзарту және тарту үшін гидравликалық қысымды пайдаланады. Бір әрекетті цилиндрлер қарапайым және арзанырақ және жүктеме цилиндрді кері тарта алатын қолданбаларда қолданылады. Екі әрекетті цилиндрлер бақыланатын кері тартуды қажет ететін қолданбаларда немесе жүктеме цилиндрді тарту үшін жеткілікті күшті қамтамасыз етпейтін жағдайларда қолданылады.

4-сұрақ: Гидравликалық көтергіш цилиндрді тік күйде пайдалануға бола ма?

Жауап: Иә, гидравликалық көтергіш цилиндрді кез келген бағытта, соның ішінде тік, көлденең немесе көлбеу бағытта пайдалануға болады. Цилиндрдің конструкциясы, оның ішінде мойынтірек пен тығыздағыштың орналасуы бағдарға бейімделген. Тік қолдануда гидравликалық схема мен жүкті ұстау құрылғыларын жобалау кезінде стерженнің салмағы мен жүкті ескеру қажет. Біздің инженерлік команда тік қолданбалар үшін нақты ұсыныстар бере алады.

5-сұрақ: Гидравликалық көтергіш цилиндрге қандай техникалық қызмет көрсету қажет?

Жауап: Гидравликалық көтергіш цилиндріне техникалық қызмет көрсету талаптары ағып кетуді жүйелі түрде тексеруді, гидравликалық сұйықтық деңгейін және күйін тексеруді және тығыздағыштарды ұсынылған аралықта ауыстыруды қамтиды. Таяқшаны таза және қоқыссыз ұстау керек. Гидравликалық сұйықтықты мезгіл-мезгіл сүзіп, сынап тұру керек. Біздің зауыт әр гидравликалық көтергіш цилиндрге техникалық қызмет көрсету бойынша егжей-тегжейлі нұсқаулықты ұсынады және біз тұтынушыларымызға техникалық қызмет көрсету бойынша оқытуды ұсынамыз.

7. Қорытынды

Гидравликалық көтергіш цилиндрі жүк көтеру жабдығының негізі болып табылады, өйткені ол күш тығыздығын, дәл бақылауды және басқа ешбір технология сәйкес келмейтін сенімділікті қамтамасыз етеді. Ең үлкен құрылыс кранынан ең кішкентай қайшы көтергішке дейін гидравликалық көтергіш цилиндр гидравликалық қуатты жүктерді көтеретін, орналастыратын және ұстайтын басқарылатын қозғалысқа түрлендіретін құрамдас болып табылады. Оның ықшам қаптамадан орасан зор күш шығару, бұл күшті миллиметрлік дәлдікпен басқару және ең талап етілетін ортада сенімді жұмыс істеу қабілеті оны заманауи өнеркәсіпте таптырмас етеді.

Raydafon Technology Group Co., Limited компаниясында біздің зауыт жиырма жылдан астам уақыт бойы гидравликалық көтергіш цилиндрлерді шығарады. Бізде ең күрделі талаптарға жауап беретін цилиндрлерді жеткізу үшін инженерлік тәжірибе, өндірістік мүмкіндік және сапа жүйелері бар. Сіз жаңа көтеру жүйесін жобалап жатсаңыз немесе бар жүйеге қызмет көрсетесіз бе, біз сізді нақты қажеттіліктеріңізді талқылау үшін бізге хабарласуға шақырамыз. Біздің команда сіздің қолданбаңыз үшін оңтайлы гидравликалық көтергіш цилиндрді таңдауға көмектесуге дайын.

Raydafon Technology Group Co., Limited компаниясына бүгін хабарласыңызГидравликалық көтергіш цилиндрге қойылатын талаптарды талқылау және біздің цилиндрлер сіздің жүк көтергіш жабдықты қалай қуаттай алатынын білу.
