Конусты берілістің жүктеме сыйымдылығына не әсер етеді?

Конусты берілістер қиылысатын біліктердің арасында қозғалыс пен айналу моментін беруде маңызды рөл атқарады, әсіресе автомобиль жетектері, тау-кен жабдықтары, теңіз қозғалтқыштары, робототехника және автоматтандырылған машиналар сияқты ауыр салмақты өнеркәсіптік жүйелерде. Инженерлер өнімділікті бағалағанда, әрқашан бір негізгі сұрақ туындайды: конусты берілістің жүктеме сыйымдылығына не әсер етеді? Жауап материалтану, тісті доңғалақ геометриясы, термиялық өңдеу, бетті өңдеу, майлау және дәлдіктегі өндіріс стандарттарының жиынтығында жатыр. Жүктеме сыйымдылығы ешқашан бір параметрмен анықталмайды. Бұл жан-жақты инженерлік тепе-теңдіктің нәтижесі.

Raydafon Technology Group Co., Limited компаниясында біз айналу моменті тұрақтылығы, шаршауға төзімділік және ұзақ қызмет ету мерзімі келісуге болмайтын талап етілетін қолданбаларға арналған Precision Gear жүйелерін жобалаймыз және шығарамыз. Біздің инженерлік топ жүк сыйымдылығы сенімділікті, пайдалану қауіпсіздігін және қызмет ету циклінің жалпы құнын тікелей анықтайтынын түсінеді. Фабрикамыздағы бақыланатын өндірістік процестер, жетілдірілген тексеру жүйелері және оңтайландырылған тіс геометриясының дизайны арқылы біз әрбір Precision Gear беріктігі мен беріктігінің халықаралық стандарттарына сәйкес келетініне кепілдік береміз. Бұл мақала әсер ететін факторлардың терең техникалық түсіндірмесін бередіконустық берілісжүк сыйымдылығы және кәсіби өндірістің тұрақты өнімділікті қалай қамтамасыз ететіні.

Мазмұны

• Материалды таңдау және термиялық өңдеу жүктеме сыйымдылығында қандай рөл атқарады?
• Тісті беріліс геометриясы конустық беріліс жүктемесінің таралуына қалай әсер етеді?
• Неліктен өндірістік дәлдік жүктің нақты әлемдік өнімділігін анықтайды?
• Түйіндеме
• Жиі қойылатын сұрақтар

Материалды таңдау және термиялық өңдеу жүктеме сыйымдылығында қандай рөл атқарады?

Материалды таңдау конусты берілістің жүк көтергіштігінің негізі болып табылады. Тісті берілістің механикалық беріктігі, қаттылық профилі, шаршауға төзімділігі және соққыға төзімділігі ең алдымен оның негізгі материалымен және кейінгі термиялық өңдеумен анықталады. Тиісті материалды құрастырусыз тіпті ең дәл беріліс геометриясы жоғары айналу моментіне немесе циклдік кернеуге төтеп бере алмайды.

1. Жоғары жүктемелі конусты берілістерге арналған жалпы материалдар

Біздің зауытта біз әдетте өндіремізPrecision Gearкелесі легирленген болаттарды пайдаланатын өнімдер:

• 20CrMnTi жоғары беттік қаттылықты қажет ететін карбюрленген берілістерге арналған
• Орта және жоғары крутящий беру үшін 42CrMo
• 18CrNiMo7-6 ауыр өнеркәсіптік және тау-кен жұмыстарына арналған
• Коррозиялық орта үшін тот баспайтын қорытпа нұсқалары

Әрбір материал өзек қаттылығы мен бетінің қаттылығы арасындағы әртүрлі тепе-теңдікті қамтамасыз етеді. Мысалы:

2. Жүктеме қабілеттілігін арттыратын термиялық өңдеу процестері

Heat treatment directly influences bending fatigue strength and surface contact strength. Біздің зауытта қолданылатын негізгі процестерге мыналар жатады:

• Беткі көміртегінің мазмұнын арттыру үшін карбюризация
• Қаттылықты жақсарту үшін сөндіру
• Морттақты азайту үшін шынықтыру
• Тозуға төзімділік үшін азоттау
• Жергілікті күшейту үшін индукциялық шыңдау

Карбюрленген берілістер соққы жүктемелерін сіңіруге қабілетті қатты өзекті сақтай отырып, шұңқырға төзімді қатты сыртқы қабат жасайды. Бұл қос құрылымды дизайн жүктеме қабілеттілігін айтарлықтай арттырады. Raydafon Technology Group Co.,Limited карбюризациялау тереңдігін мұқият бақылайды, әдетте модуль өлшеміне байланысты 0,8 мм мен 1,5 мм аралығында.

3. Шаршау беріктігі мен жүктеме рейтингінің стандарттары

Bevel gear load capacity is calculated according to ISO and AGMA standards. Екі негізгі сәтсіздік режимі қарастырылады:

• Тіс түбіріндегі иілудің шаршауының бұзылуы
• Тіс флангындағы контактілі шаршаудың бұзылуы

Материалды дұрыс таңдамау екі қарсылық мәнін де төмендетеді. Біздің Precision Gear шешімдеріміз жөнелтуден бұрын құрылымдық үйлесімділікті тексеру үшін металлографиялық тексеруден және қаттылық сынағынан өтеді. Сайып келгенде, материал мен термиялық өңдеу беріліс көтере алатын теориялық максималды моментті анықтайды. Дұрыс металлургиясыз, геометрия мен майлауды жақсартулар әлсіз құрылымдық іргетастардың орнын толтыра алмайды.

Тісті беріліс геометриясы конустық беріліс жүктемесінің таралуына қалай әсер етеді?

Материал беріктікті қамтамасыз еткенімен, геометрия бұл күштің қалай пайдаланылатынын анықтайды. Тіс беттері бойынша жүктеменің нашар бөлінуі нақты жүк сыйымдылығын күрт төмендетеді. Стресс концентрациясы шамадан тыс болса, тіпті жоғары берік болат мерзімінен бұрын істен шығады.

1. Негізгі геометриялық параметрлер

Келесі параметрлер конустық берілістің жүк көтергіштігіне әсер етеді:

• Модуль
• Тістердің саны
• Қысым бұрышы
• Спиральды бұрыш
• Бет ені
• Тіс профилін өзгерту

Үлкенірек модуль тіс қалыңдығын арттырады, иілу беріктігін арттырады. Кеңірек бет ені жүктемені үлкенірек байланыс аймағына таратады. Дегенмен, бұл түзетулер жүйе дизайны шектеулеріне сәйкес келуі керек.

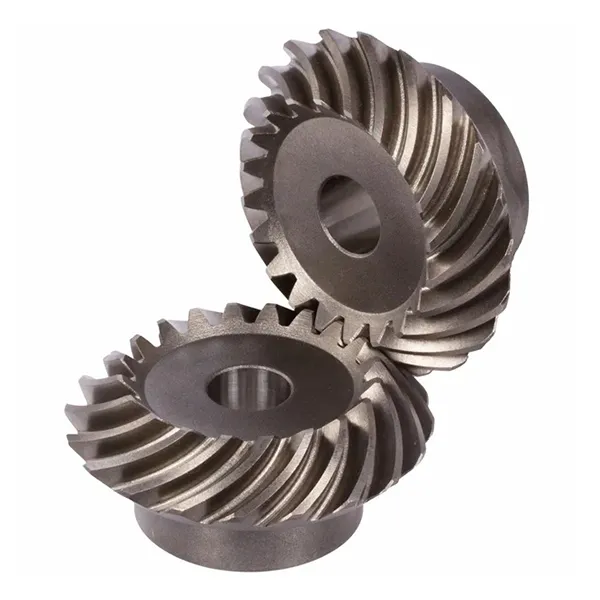

2. Тікелей конустық берілістерге қарсы спиральды конустық тісті

Spiral bevel gears generally offer higher load capacity compared to straight bevel gears due to gradual tooth engagement. Бұл соққы жүктемесі мен шуды азайтады.Raydafon Technology Group Co.,Limitedжоғары крутящий жүйелер үшін спиральды Precision Gear өндірісіне маманданған.

3. Контакт үлгісін оңтайландыруды жүктеңіз

Тістің дұрыс жанасу үлгілері локализацияланған шамадан тыс жүктемені болдырмайды. Біздің зауыт модельдеу үшін беріліс контактісін талдау бағдарламалық құралын пайдаланады:

• Тасымалдау қатесі
• Айналым моментіндегі жүктемені бөлу
• Термиялық кеңею әсері
• Біліктердің ауытқу әсерлері

Тәжі және қорғасынды түзету сияқты микрогеометриялық модификациялар контакт кернеуін теңестіруге көмектеседі. Бұл мерзімінен бұрын шұңқырдың түсуіне жол бермеу арқылы операциялық жүктеме қабілеттілігін тікелей жақсартады.

4. Біздің конусты дәлдік берілістің техникалық параметрлері

Геометрияны оңтайландыру арқылы біз әрбір Precision Gear құрылғысының ең жоғары момент кезінде де қауіпсіз кернеу шегінде жұмыс істеуін қамтамасыз етеміз.

Неліктен өндірістік дәлдік жүктің нақты әлемдік өнімділігін анықтайды?

Конусты берілістің теориялық жүк көтергіштігіне тек өндіріс дәлдігі қатаң бақыланса ғана қол жеткізуге болады. Тіс профиліндегі ауытқулар, қадам қатесі, ағып кету немесе бетінің аяқталуы нақты жүк сыйымдылығын айтарлықтай төмендетеді.

1. Өңдеу дәлдігі

Жоғары жүк сыйымдылығы төзімділікті қатаң бақылауды қажет етеді. Біздің зауыт пайдаланады:

• CNC спиральды конусты тісті кескіш станоктар
• Бес осьті өңдеу орталықтары
• Тісті тегістейтін станоктар
• CMM тексеру жүйелері

Raydafon партиялар арасында тұрақты тіс геометриясын қамтамасыз ету үшін қатаң өлшемді төзімділікті бақылауды қолдайды.

2. Беттік өңдеу және тегістеу

Жер тісті берілістері төмен үйкеліс пен контактінің жақсы таралуын көрсетеді. Дәлдік тегістеуді жақсартады:

• Байланыс қатынасының тұрақтылығы
• Шуды азайту
• Майлау қабықшасының түзілуі
• Шаршаған өмір

Сондықтан жоғары жылдамдықты қолданбаларға арналған Precision Gear шешімдеріміз тек фрезерлік емес, толығымен ұнтақталған.

3. Сапаны тексеру және сынау

Жүктеме өнімділігін тексеру мыналарды қамтиды:

• Тістің жанасу үлгісін сынау
• Қаттылықты өлшеу
• Магниттік бөлшектерді тексеру
• Динамикалық теңдестіру

Raydafon Technology Group Co., Limited жөнелту алдында көп сатылы тексеруді қолданады. Бұл жүк сыйымдылығының есептеулерінің нақты жұмыс беріктігіне айналуын қамтамасыз етеді. Өндіріс дәлдігі дизайн мен дала өнімділігі арасындағы алшақтықты жояды. Тіпті жоғары сапалы материалдар өңдеу сапасының нашарлығын өтей алмайды.

Түйіндеме

Конусты берілістің жүктеме сыйымдылығына не әсер етеді? Жауап материалдың беріктігі, оңтайландырылған геометрия, бақыланатын термиялық өңдеу, бетті өңдеу және қатаң өндіріс дәлдігінің үйлесімінде жатыр. Әрбір фактор иілуге ​​төзімділікке және беттік жанасудың беріктігіне ықпал етеді. Raydafon Technology Group Co., Limited компаниясында біз өнеркәсіптік талаптарға бейімделген өнімділігі жоғары Precision Gear жүйелерін шығару үшін металлургиялық тәжірибені, озық өңдеу технологиясын және қатаң тексеру стандарттарын біріктіреміз.

Егер сіз жоғары крутящий қолдану үшін беріліс жеткізушілерін бағалайтын болсаңыз, біздің инженерлік команда сіздің жобаңызды техникалық кеңес беру және тапсырыс бойынша өндірісті қолдауға дайын.Raydafon Technology Group Co.,Limited компаниясына хабарласыңызбүгін сіздің талаптарыңызды талқылау және егжей-тегжейлі баға ұсынысын алу.

Жиі қойылатын сұрақтар

1-сұрақ: Өнеркәсіптік қолданбаларда конусты берілістің жүктеме сыйымдылығына не әсер етеді?
Материалдың беріктігі мен термиялық өңдеу сапасы әдетте ең үлкен әсер етеді, өйткені олар иілу шаршауын және бетке жанасуға төзімділікті анықтайды. Дегенмен, толық жүктеме өнімділігіне қол жеткізу үшін геометрия және өңдеу дәлдігі материал қасиеттеріне сәйкес келуі керек.

2-сұрақ: Жылулық өңдеу конустық берілістің жүктеме сыйымдылығын қалай жақсартады?
Термиялық өңдеу қатты өзекті сақтай отырып, беттің қаттылығын арттырады. Бұл қос құрылым қайталанатын момент циклдары кезінде тіс түбірлерінің сынуы мен бетінің шұңқырлануын болдырмайды.

3-сұрақ: Беріліс дәлдігі дәрежесі жүктеме сыйымдылығына әсер ете ме?
Иә. Жоғары дәлдік кернеу концентрациясын және жүктемені біркелкі бөлуді азайтады. Бұл механизмге мерзімінен бұрын тозусыз теориялық жүктеме шегіне жақынырақ қауіпсіз жұмыс істеуге мүмкіндік береді.

4-сұрақ: Неліктен спиральды конустық беріліс жоғары жүктеме жүйелері үшін артықшылық береді?
Спиральды конустық берілістер бірте-бірте қосылады және күшті тістің бетіне біркелкі таратады. Бұл соққы кернеуін азайтады және түзу конустық берілістермен салыстырғанда тиімді жүк көтерімділігін арттырады.

5-сұрақ: Майлау жағдайлары конусты берілістің жүктеме сыйымдылығына әсер ете ала ма?
Дұрыс майлау металдың металға жанасуын болдырмайды және беттің шаршауын азайтады. Жеткіліксіз майлау үйкеліс пен жылуды арттырады, тиімді жүк көтеру қабілетін төмендетеді және қызмет мерзімін қысқартады.
