Шағын экскаваторға арналған гидравликалық жебе цилиндрі
  • Шағын экскаваторға арналған гидравликалық жебе цилиндріШағын экскаваторға арналған гидравликалық жебе цилиндрі
  • Шағын экскаваторға арналған гидравликалық жебе цилиндріШағын экскаваторға арналған гидравликалық жебе цилиндрі

Шағын экскаваторға арналған гидравликалық жебе цилиндрі

Raydafon Қытайдың Нинбо қаласындағы өз зауытында шағын экскаваторларға арналған гидравликалық жебе цилиндрлерін шығарады. Стандартты саңылау диаметрлері 50 мм-ден 125 мм-ге дейін, штоктың диаметрі 25 мм-ден 75 мм-ге дейін, инсульт 1000 мм-ге дейін, 29,4 МПа кезінде максималды итеру 361 кН және жұмыс температурасының диапазоны -20 ° C-тан + 70 ° C-қа дейін. Бөшке жоғары берік легірленген болаттан соғылған және саңылау дәлдікпен ұнтақталған, ішкі үйкелісті азайтады және төмен жылдамдықты жебенің дәл басқаруын қамтамасыз етеді. Тозуға төзімді импорттық резеңке және сыртқы сыпырғышы бар кіріктірілген қос тығыздағыш құрылымы тығыздағыш ерінді шаң мен ылғалдан қорғайды, қызмет мерзімін 40%-дан астамға ұзартады. Штанга мен бөшкенің сырты жаңбырға, балшыққа және жууға қарсы коррозияға қарсы өңделген. Шұңқырлар, штангалар, инсульттер, монтаждау орталықтары және порт позициялары 1–8 тонналық класс машиналарында OEM орнату немесе ауыстыру үшін сызбаға шығарылады. Экскаватор үлгісін немесе сызбаның түпнұсқасын 24 сағат ішінде баға ұсынысына жіберіңіз.

Шағын экскаваторға арналған гидравликалық жебе цилиндрі — 50–125 мм саңылау, 1000 мм-ге дейін инсульт

Жебе цилиндрі - шағын экскаватордың жебесін көтеретін және түсіретін рамка және ол бүкіл машинада ең көп жүктемені қабылдайтын цилиндр. Raydafon бөшкені жоғары берік легирленген болаттан соғып, ішкі үйкелісті азайту үшін саңылауды ұнтақтайды және шаңды алаң жағдайында оны қос тығыздағышпен нығыздайды. OEM жабдығы ретінде немесе түпнұсқа сызбаңызға жасалған ауыстыру цилиндрі ретінде жеткізіледі.

  • 50–125 ммСаңылау диаметрі
  • 25–75 ммШтанганың диаметрі
  • ≤ 1000 ммИнсульт
  • 361 кНМаксималды итеру
  • −20 және +70 °CЖұмыс температурасы
01 / ШОЛУ

Шағын экскаваторға арналған гидравликалық жебе цилиндрі — OEM және ауыстыру

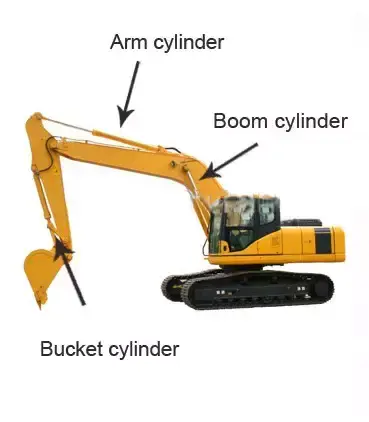

Жебе цилиндрі машинаның жақтауы мен жебенің арасында отырады және ол экскаватордың барлық жоғарғы құрылымын көтеретін құрамдас бөлік болып табылады. Шағын экскаваторда жебе толық өлшемді машинаға қарағанда қысқа жүріспен жұмыс істейді, бірақ жоғары жұмыс циклінде, көбінесе муниципалдық, абаттандыру және шаруашылық жұмыстарында күніне мыңдаған циклдармен жұмыс істейді. Бұл комбинация - қысқа инсульт, жоғары цикл саны, шаңды орта - тек шикі күш емес, спецификация жауап беруі керек.

Raydafon бұл цилиндрді Қытайдың Нинбо қаласындағы өз зауытында машина жасаушыларға да, кейінгі нарыққа да шығарады. Стандартты саңылау диаметрлері 50 мм-ден 125 мм-ге дейін, шток диаметрі 25 мм-ден 75 мм-ге дейін, инсульт 1000 мм-ге дейін және максималды тарту күші 361 кН, жұмыс температурасының диапазоны -20 ° C-тан + 70 ° C-қа дейін. Бір зауыттың тиісті цилиндрлеріне кеңірек кіредіэкскаватордың гидравликалық цилиндрідиапазон,шағын экскаваторға арналған гидравликалық шөміш цилиндріол онымен бір машинада жұмыс істейді жәнегидравликалық цилиндрбасқа жылжымалы машиналарды қамтитын каталог.

02 / ЕРЕКШЕЛІКТЕР

Техникалық сипаттамалар

  • Өнім атауыШағын экскаваторға арналған гидравликалық жебе цилиндрі
  • Саңылау диаметрі50 мм – 125 мм
  • Штанганың диаметрі25 мм – 75 мм
  • Инсульт≤ 1000 мм
  • Максималды итеру361 кН
  • Максималды қысым29,4 МПа
  • Жұмыс температурасы−20 °C және +70 °C
  • Бөшке материалыБеріктігі жоғары легирленген болат соғу, дәлдікпен жер үсті
  • ТығыздауТозуға төзімді импорттық резеңкеден жасалған қос тығыздағыш құрылымы
  • Беттік өңдеуКоррозияға қарсы өңделген өзек пен бөшкенің сырты
  • МонтаждауМашина сызу үшін — түйреуіш, ілмек немесе фланецті орналастыру
  • БаптауСаңылау, өзек, инсульт, орнату орталықтары, порттың орналасуы, бояу түсі

Шағын экскаватор жебе цилиндрінің стандартты спецификация парағы.

Параметр Мән
Саңылау диаметрі 50 мм – 125 мм
Штанганың диаметрі 25 мм – 75 мм
Инсульт ≤ 1000 мм
Максималды итеру 361 кН
Қысым 29,4 МПа
Жұмыс температурасы −20 °C және +70 °C

Тарту мен саңылау қалай байланысты:361 кН максималды тарту күші 29,4 МПа диапазондағы ең үлкен ұңғымаға қолданылады. Кішірек саңылау бірдей қысымда пропорционалды түрде аз күш береді - 29,4 МПа 50 мм саңылау шамамен 57,7 кН, 63 мм тесігі шамамен 91,6 кН және 80 мм тесігі шамамен 147,8 кН береді. Әрқашан саңылауды жүйе қысымымен бірге көрсетіңіз, өйткені сіздің машинаңызға қажетті күш саңылауды шешеді, керісінше емес.

03 / ӨНІМ ТОЛЫҒЫСЫ

Өнімнің егжей-тегжейі

Біз шағын экскаваторлар үшін шығаратын жебе цилиндрінің фотосуреттері мен анықтамалық көріністері.

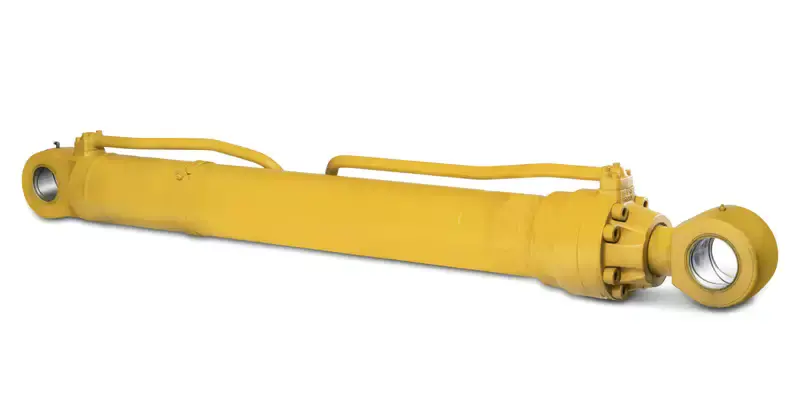

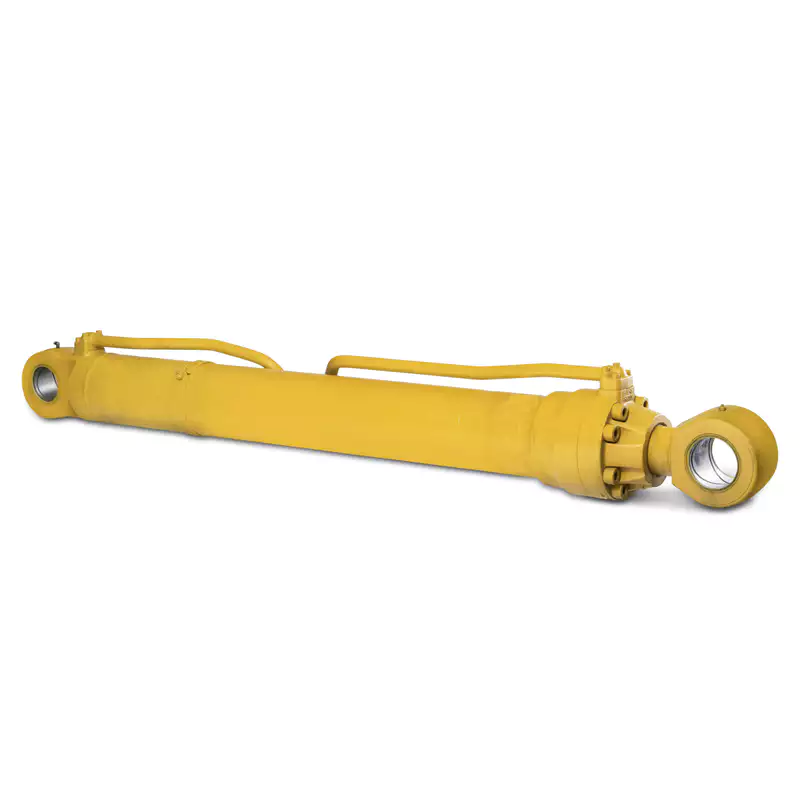

Hydraulic boom cylinder for mini excavator, product view showing barrel, rod and mounting ends
Шағын экскаваторға арналған гидравликалық жебе цилиндрі — бөшке, ​​штанга және бекіту ұштары.

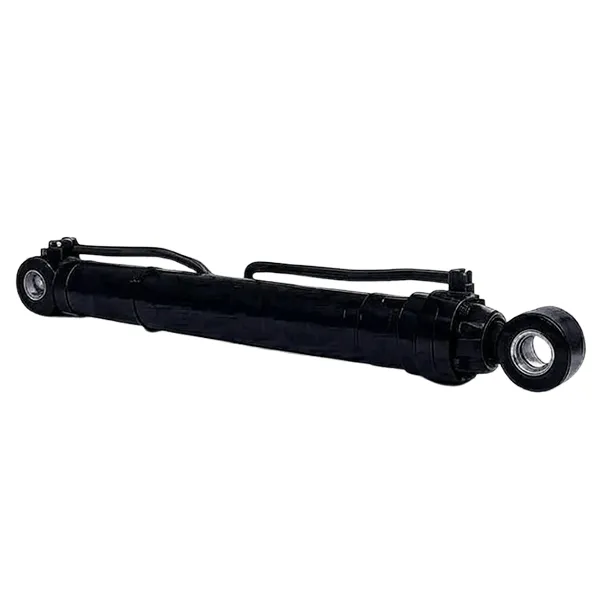

Forged alloy steel boom cylinder barrel and precision ground bore for a mini excavator
Дәл тегістелген тесігі бар соғылған легирленген болат бөшке.
Hydraulic boom cylinder for mini excavator, dimension and mounting reference view
Өлшем және орнату анықтамасы — тапсырыс бермес бұрын құрылғыңызбен салыстырыңыз.
Hydraulic boom cylinder for mini excavator, sealing and rod surface detail
Штанганың беті және қос тығыздағыш орналасуы.
04 / ҚҰРЫЛЫС

Өнімнің ерекшеліктері және құрылысы

Соғылған бөшке және жер үсті

Бөшке түтік қорынан өңделгеннен гөрі жоғары берік легірленген материалдан соғылған, бұл дәннің біркелкі құрылымын және бұрандалы және дәнекерленген ұштарында жақсы шаршауға төзімділікті береді. Одан кейін поршеньді тығыздағыш біркелкі беттік өңдеуге қарсы жұмыс істейтін етіп саңылау дәлдікпен тегістеледі; Бұл әрлеу ішкі үйкеліс коэффициентін төмен ұстайтын нәрсе - біздің салыстыру сынауымызда жерленбеген ұңғымаға қарағанда шамамен 30% төмен - және дәл осы себепті машина сантиметр маңызды болатын тар кеңістікте жұмыс істегенде, жебе әлі де дәл дюймдік болуы мүмкін.

Шаңды жерлерге арналған қос нығыздау

Әрбір цилиндр тозуға төзімді импорттық резеңкеден тұратын кіріктірілген қос тығыздағыш құрылымын пайдаланады. Ішкі тығыздағыш гидравликалық қысымды ұстайды, ал сыртқы сыпырғыш шаң мен ылғалды тығыздағыш ернінен аулақ ұстайды, бұл сайт жұмысында маңызды болып табылады: ластанған жұмыс істеуге рұқсат етілген жалғыз тығыздағыш ақырында ағып кетуге айналады. Қызмет көрсету кезінде бұл конструкция бір тығыздағыш қондырғымен салыстырғанда цилиндрдің қызмет ету мерзімін 40%-дан астамға ұзартады және машинаның техникалық қызмет көрсету үшін жұмыстан шығу жиілігін азайтады.

Құрылғыңыздың геометриясына сәйкес жасалған

Шұңқыр, штанга, инсульт, монтаждау орталықтары және порт позициялары сызбаға шығарылады. Ауыстырылатын цилиндр үшін бұл маңызды бөлік — бекіту орталықтары мен түйреуіш диаметрлері машинаның штангасы мен жақтауына дәл сәйкес келуі керек, сондықтан түпнұсқа сызбаны, машина үлгісін немесе істен шыққан цилиндрдің өлшенген өлшемдерін жіберіңіз, біз дәйексөз келтірмес бұрын интерфейсті сәйкестендіреміз. Коммуналдық, абаттандыру және ауылшаруашылық міндеттеріне сәйкес келетін әртүрлі инсульт және қысым конфигурациялары ауқымда қол жетімді.

05 / ҮЙЛЕСІМДІЛІК

Машинаның үйлесімділігі

Бұл жебе цилиндрі 50-125 мм диапазондағы саңылау диаметрлері стандартты болып табылатын шамамен 1-8 тонна класындағы шағын экскаваторлар үшін жеткізіледі. Ол түпнұсқа жабдық ретінде де, басқаларымен қатар келесі брендтердің машиналарында ауыстыру ретінде де жабдықталған:

  • Кубота
  • Янмар
  • Такеучи
  • Бобкат
  • Шынжыр табанды
  • Комацу
  • Хитачи
  • Volvo
  • JCB
  • Дусан
  • Сани
  • XCMG

Ескерту:фирмалық атаулар тек осы цилиндр әдетте орнатылған машина сыныптарын көрсету үшін берілген. Raydafon тәуелсіз өндіруші болып табылады және осы брендтермен байланысты емес, рұқсат берген немесе түпнұсқа жабдық жеткізушісі емес. Тапсырыс бермес бұрын әрқашан нақты үлгіңіздің монтаждау сызбасын растаңыз.

Құрылғыңызға қандай ұңғыма және инсульт қажет екенін білмейсіз бе? Экскаватор үлгісін, бар цилиндрдің саңылаулары мен штоктарының диаметрін, оның түйреуіштердегі ұзындығын және жүйе қысымын жіберіңіз, біз конфигурацияны растаймыз.

06 / ҚОЛДАНБАЛАР

Қолданбалар

Шағын экскаваторлар сатып алынады, себебі олар толық өлшемді машиналар қолайсыз жерлерге сәйкес келеді және дәл осы жерде жебе цилиндрін басқару маңызды.

Қалалық жолдарды күтіп ұстау

Тар көшелердегі құбырларды төсеу және кәріз қақпағын жөндеу, бұмды бұрап емес, дюймдік күйге келтіру керек. Төмен жылдамдықты дәл басқару көмілген қызметтерге немесе дайын беттерге соғылу қаупін азайтады.

Бақшаларды мелиорациялау және отырғызу

Ескі ағаш діңдерін тазарту және жаңа учаскелерді дайындау, штангаларды көтеру және тұрған ағаштардың айналасында түсіру. Бақыланатын қозғалыс орнында қалуы керек жеміс ағаштарының зақымдалуын болдырмайды.

Құрылыс және бұзу жұмыстары

Төмен қабырғаларды бұзу және жеңіл құрылыс материалдарын көтеру, бұл жерде өзгермелі жүктеме кезінде тұрақты қуат шығысы операцияны оператор үшін болжамды және жақын жерде жұмыс істейтін кез келген адам үшін қауіпсіз етеді.

Ауыл шаруашылығы жерлерінің суын сақтау

Дренажды шұңқырларды бақыланатын тереңдік пен енге дейін кесу, бұл тек шелек қарсылықпен кездескен кезде жебе цилиндрі дрейфтің орнына жүктеме астында күйде болған жағдайда ғана қайталанады.

Көгалдандыру және бау-бақша құрылысы

Шектеулі тұрғын үй учаскелеріндегі топырақты тегістеу, траншеялау және жылжыту, мұнда бумды дәл басқаратын ықшам машина таза әрлеуді және қолмен жинауды аз қалдырады.

Ауыстыру және жөндеу

Түпнұсқа сызбаға немесе өлшенген үлгіге қарсы жасалған, түйреуіштер мен порттар бір-біріне сәйкес келетін қолданыстағы машинада сызылған, майысқан немесе ағып жатқан жебе цилиндрін тікелей ауыстыру.

07 / НЕГЕ RAYDAFON

Өнімнің артықшылықтары

  • Тікелей зауыттық жабдықтауЦилиндр соғылған, өңделген, құрастырылған және Raydafon компаниясының жеке зауытында сыналған, сондықтан сіз бен өндіріс арасында сауда маржасы жоқ, ал сызбалар және қосалқы пломбалар машинаның қызмет ету мерзімі ішінде қолжетімді болып қалады.
  • Ішкі үйкелісті төмендетуНақты жердегі саңылау және сәйкес келетін поршеньді тығыздағыш саңылаулары ішкі үйкелісті азайтады, бұл тегіс төмен жылдамдықты басқару ретінде көрінеді және ұзақ ауысымдар кезінде гидравликалық майда аз жылу пайда болады.
  • Тығыздау учаскенің жағдайына арналғанСыртқы сыпырғышпен қосарланған тығыздау таза шеберханаға емес, шаң мен ылғалға арналған, бұл қызмет мерзімін 40%-дан астам ұзартады және жоспардан тыс тоқтап қалу уақытын қысқартады.
  • Соққылар мен қысымдар диапазоныТесік, штанга, инсульт және қысым конфигурациясын тоқтатылған үлгідегі цилиндрді ауыстыру кезінде маңызды болатын ең жақын каталог өлшемін мәжбүрлеудің орнына машинаға сәйкестендіруге болады.
  • Коррозияға қарсы бетті өңдеуШтанга мен бөшкенің сырты коррозияға қарсы өңделген, сондықтан цилиндр жаңбырдан, лайдан және кір жуғыш заттардан, тығыздағыштарды бұзатын беткі шұңқырсыз аман қалады.
  • Суретке негізделген ауыстыруТүпнұсқа сызбаны, машина үлгісін немесе өлшенген өлшемдерді жіберіңіз және ауыстыру сол интерфейске шығарылады, сондықтан түйреуіштер, порттар және орнату орталықтары сайтта ешбір өзгертусіз орналасады.

Тарту күші, тығыздағыштың қызмет ету мерзімі және қызмет көрсету аралығы таңдалған тесікке, жүйе қысымына, жұмыс цикліне және машинаның гидравликалық майының қаншалықты жақсы сүзілгеніне байланысты. Бізге экскаватор үлгісін және жұмыс қысымын беріңіз, біз цилиндр шын мәнінде көтеретін жүкке қарсы саңылау мен соққыны растаймыз.

08 / САТЫП АЛУШЫЛАРДЫҢ ЖІГІТІСІ

Сатып алушы туралы жиі қойылатын сұрақтар

  • Бұл шағын экскаватор жебе цилиндрі қандай саңылау, инсульт және қысымды қамтиды?Саңылау диаметрі 50 мм-ден 125 мм-ге дейін, шток диаметрі 25 мм-ден 75 мм-ге дейін, 1000 мм-ге дейін инсульт және максималды қысым 29,4 МПа. Ең үлкен ұңғымада максималды тарту күші 361 кН; кішірек саңылаулар бірдей қысымда пропорционалды түрде аз күш шығарады, сондықтан саңылау сіздің машинаңыз қажет ететін күштен таңдалуы керек.
  • Сіз менің арнайы экскаватор үлгісін ауыстыра аласыз ба?Иә. Машинаның үлгісін, түпнұсқа сызбасын немесе өлшенген саңылауды, штоктың диаметрін, инсультті, түйреуіштің ұзындығын және істен шыққан цилиндрдің монтаждау мәліметтерін жіберіңіз. Біз интерфейсті растаймыз және цилиндрді сәйкестендіру үшін шығарамыз, бұл жалпы өлшемді пайдаланудан туындайтын орнату мәселелерін болдырмайды.
  • Максималды күш пен қысымның айырмашылығы неде?Қысым - цилиндрге есептелген гидравликалық қысым, бұл жағдайда 29,4 МПа. Тарту күші - бұл поршень аймағында қысым жасайтын күш, сондықтан ол саңылау диаметрімен өзгереді - 125 мм саңылау кезінде 361 кН, бірақ сол қысымда 50 мм саңылау кезінде шамамен 57,7 кН.
  • Цилиндр қандай температура диапазонында жұмыс істей алады?Стандартты жұмыс диапазоны -20 °C және +70 °C. Осы ауқымнан тыс жұмыс істейтін немесе гидравликалық майы жоғарырақ жұмыс істейтін машиналар үшін үздіксіз май температурасын айтыңыз, біз оған сәйкес келетін тығыздағыш материалы мен сипаттаманы растаймыз.
  • Цилиндр шаң мен судан қалай қорғалған?Ол тозуға төзімді импорттық резеңкемен және сыртқы сыпырғышпен қосарланған тығыздағыш құрылымын пайдаланады, сондықтан тығыздағыш ерні шаң мен ылғалдан қорғалған. Бұл келісім таза ортаға емес, сайт жағдайларына арналған және қызмет мерзімін 40%-дан астам ұзартады.
  • Дәйексөз келтіру үшін қандай ақпарат қажет және қосалқы пломбаларды беруге болады ма?Машина үлгісі, саңылау және өзек диаметрі, инсульт, жұмыс қысымы, монтаждау түрі және саны — соғұрлым көп жіберсеңіз, дизайнды соғұрлым тезірек растаймыз. Тығыздағыш жинақтар мен ауыстыру құрамдастары бөлек қол жетімді, сондықтан машинаны тығыздағыш істен шыққаннан кейін бүкіл цилиндрді ауыстырмай-ақ жөндеуге қайтаруға болады. Баға ұсыныстары әдетте 24 сағат ішінде беріледі.
09 / ҚАТЫСТЫ

Қатысты өнімдер және қосымша оқу

Шағын экскаватор жебе цилиндрінің бағасын сұраңыз

Экскаватор үлгісін, ұңғы мен штанганың диаметрін, инсультты, жұмыс қысымын, монтаждау түрін және санын — немесе түпнұсқа сызбасын жіберіңіз. Біз сіздің құрылғыңызға қатысты конфигурацияны растаймыз және бағасы мен жеткізу уақыты туралы 24 сағат ішінде жауап береміз.

Қазір сұрау жіберіңіз

* 361 кН максималды тарту күші 29,4 МПа диапазондағы ең үлкен ұңғымаға қолданылады. Тапсырыс бермес бұрын машинаның саңылауын, жүрістерін және орнату өлшемдерін растаңыз. Бренд атаулары тек машина сыныптарын көрсету үшін пайдаланылады және ешқандай қатыстылықты білдірмейді.
