Нейлон штангалары

Raydafon Қытайдың Нинбо қаласындағы өз зауытында PA66, POM, UHMWPE, ABS, PTFE, PPS және PEEK үлгілеріндегі нейлон тітіркендіргіштерді шығарады. Модульдер M1-ден M12-ге дейін және одан жоғары, дәлдік дәрежесі DIN6-дан DIN9-ға дейін, ISO, DIN, ANSI, JIS, BS немесе өзіңіздің сызбаңыз бойынша шығарылады. Талшықты күшейтілген PA66 стандартты нейлонға қарағанда шамамен 60%-ға ұзағырақ тозу мерзімін береді, ал тісті берілістер өздігінен майланады - майлау нүктесі жоқ, жұмысы тыныш және металл салмағының бір бөлігі. Тәжірибелік үлгілерді құрал-сайманды дайындамас бұрын өңдеуге болады, содан кейін көлем үшін қалыптауға көшіріледі. Үлгіні жеткізу уақыты 20 жұмыс күні, жаппай 25 күн, T/T немесе L/C арқылы төлеу, үлгі бағасы мөлшері мен материалына байланысты 2 АҚШ долларынан 100 АҚШ долларына дейін. Әдеттегі пайдалануларға автоматты басқару машиналары, жартылай өткізгіштерді өңдеу, медициналық жабдықтар, күн трекерлері, станоктар және тұрақ жүйелері жатады. 24 сағат ішінде сызбаңызды немесе үлгіні баға ұсынысына жіберіңіз.

Нейлон тісті берілістері — арнайы қалыпталған және өңделген, M1-ден M12-ге дейін

Raydafon PA, POM, UHMWPE, ABS, PTFE, PPS және PEEK түріндегі нейлон тітіркендіргіш берілістерді, тыныш жұмыс істеуді және майлауды қажет етпейтін жетектер үшін шығарады. M1-ден M12-ге дейінгі модульдер (және одан жоғары), дәлдік DIN6–DIN9, ISO, DIN, ANSI, JIS және BS стандарттары, сызба бойынша жасалған немесе үлгіңізден кері жобаланған.

Модуль диапазоны
M1 – M12+
Материалдар
PA / POM / PEEK …
Дәлдік дәрежесі
DIN6 – DIN9
Үлгіні жеткізу уақыты
20 жұмыс күні
Жаппай жеткізу уақыты
25 күн
Төлем шарттары
T/T, L/C

Арнайы нейлон штангалары — Қытайдағы өндіруші және жеткізуші

Raydafon компаниясы Нингбодағы (Қытай) өз шеберханасында каталог бөлігін емес, белгілі бір тіс санын, саңылауды, түйінді немесе материалды қажет ететін OEM құрылғыларына тапсырыс беру үшін нейлон тісті берілістерді жасайды. Өлшемді сызбаны немесе беріліс үлгісін жіберіңіз, біз оны жүктемеңізге, жылдамдығыңызға және ортаңызға сәйкес келетін полимер сыныбында сәйкестендіру үшін кесеміз немесе қалыпқа келтіреміз. Біз қалыптауды да, өңдеуді де орындайтындықтан, бір жоба өңделген прототиптен басталып, геометрия бекітілгеннен кейін қалыпталған өндіріс бөлігіне ауыса алады, бұл сіздің алғашқы үлгілеріңізден құрал жасау қаупін жояды.

Әдеттегі сатып алушылар автоматты құрастыру және басқару машиналарын, жартылай өткізгіштерді өңдеу жабдықтарын, медициналық құрылғыларды, станоктарды, тұрақ жүйелерін және көлік жабдықтарын құрастырушылар болып табылады, мұнда өздігінен майланатын механизм майлау нүктесін техникалық қызмет көрсету кестесінен алып тастайды. Егер сізге тек доңғалақ емес, пластикалық беріліс тобы қажет болса, толық қараңызпластикалық құралауқымы; баж полимерден тыс болса, металлтік беріліссол зауыттың желісі оны қамтиды.

Техникалық сипаттамалар және қолжетімді опциялар

M1 – M12+Үлгі ауқымы (м4, M5, M8 және сұраныс бойынша үлкенірек)
DIN6 – DIN9Дәлдік бағалары
+60%Стандартты нейлонға қарсы талшықпен күшейтілген PA66 тозуы

Толық сипаттама парағы. Әрбір жолды оқу үшін мобильді құрылғыда кестені бір жаққа жылжытыңыз.

Элемент Техникалық сипаттама
Үлгі нөмірі М1, М1.5, М2, М2.5, М3, М4, М5, М8, М12, т.б.
Материал PA (нейлон), POM, UHMWPE, ABS, PTFE, PPS, PEEK. Талшықпен күшейтілген PA66 және басқа шыны толтырылған сорттар бар.
Стандартты ISO, DIN, ANSI, JIS, BS және стандартты емес / сызбаға
Дәлдік дәрежесі DIN6, DIN7, DIN8, DIN9
Өндіріс процесі Көлем үшін құйылған құю; Прототиптер, шағын партиялар мен өлшемдер үшін полимер қорынан өңделген CNC құрал-саймандары негізсіз
Толеранттылық Баға белгілеу сатысында әр мүмкіндікке және әр процеске расталады; қол жеткізуге болатын төзімділік модульге, қабырғаның қалыңдығына, материалға және бөліктің қалыпталғанына немесе өңделгеніне байланысты
Беткі әрлеу Пішінделген, құлатылған, бумен жылтыратылған немесе құмдалған; өңделген бөлшектерді сызуға дейін аяқтауға болады
Қосымша операциялар Саңылау, кілттік ойық, түйін, бұрандалы саңылау, металл кірістіру, түйінді брошюрлеу, білікпен құрастыру
Қаптама Пластикалық пакет + картон немесе үлкенірек және ауыр бөлшектерге арналған ағаш қорап
Төлем шарттары T/T, L/C
Өндіріс мерзімі Үлгілер үшін 20 жұмыс күні, жаппай тапсырыстар үшін 25 күн
Үлгілер Үлгі бағасының диапазоны мөлшері мен материалына байланысты 2–100 АҚШ доллары; тапсырыс беруші төлеген экспресс жүк үлгісі
Қолданба Автоматты басқару машиналары, жартылай өткізгіш өнеркәсібі, жалпы өнеркәсіптік машиналар, медициналық жабдықтар, күн энергиясы жабдықтары, станоктар, тұрақ жүйелері, жоғары жылдамдықты теміржол және авиациялық көлік құралдары және ұқсас

Ескерту:қатайту, фрезерлеу, ұнтақтау, анодтау және мырышпен қаптау металл тісті процестер болып табылады және полимерлі тісті дөңгелектерге қолданылмайды. Егер сызбада бұл өңдеулер көрсетілсе, біз оны белгілеп, цитата келтірмес бұрын полимер эквивалентін – шыны толтырылған сортты, құйылған әрлеуді немесе өңделген пластик бөлікті – ұсынамыз.

Құрылғыңызға дұрыс полимерді таңдау

ЕҢ КӨПТЕГЕН

PA / Нейлон 66

Қатты, соққыға төзімді және табиғи түрде өздігінен майланады. Талшықты күшейтілген PA66 стандартты нейлонға қарағанда шамамен 60%-ға ұзағырақ тозу мерзімін береді, бұл оны құрастыру және құрылғы жетектері үшін әдепкі етеді. Ол ылғалды сіңіреді, сондықтан ылғалды қызметте шамалы өлшемді қозғалысқа мүмкіндік беріңіз.

POM

Ылғалдылық кезінде нейлонға қарағанда қаттырақ және өлшемді түрде тұрақты, үйкеліс аз және тамаша өңдеуге қабілетті. Орталық арақашықтық пен кері соққы болжамды болып қалуы керек және редуктор қалыптан гөрі өңделетін жерді таңдау жақсы.

PEEK / PPS

Жоғары температура немесе химиялық агрессивті қызмет көрсетуге арналған жоғары температуралы, жоғары берік инженерлік полимерлер — жартылай өткізгіш құралдар, зарарсыздандыру циклдері және еріткіштерді немесе ыстық суды көретін жетектер. Материалдық құны жоғары, сондықтан баждың талап етілетін жерін ғана көрсетіңіз.

UHMWPE / PTFE / ABS

UHMWPE және PTFE өте төмен үйкеліс және сырғанау контактілері; ABS, мұнда құны мен сыртқы түрі жүк сыйымдылығынан маңыздырақ. Біз жүктемені, жылдамдықты және қоршаған ортаны тексергеннен кейін бағаны ұсынамыз.

Өнімнің егжей-тегжейі

Біздің нейлон тісті беріліс өндірісінің фотосуреттері — дайын редукторлар, тіс пішіні және ұңғыма бөлшектері.

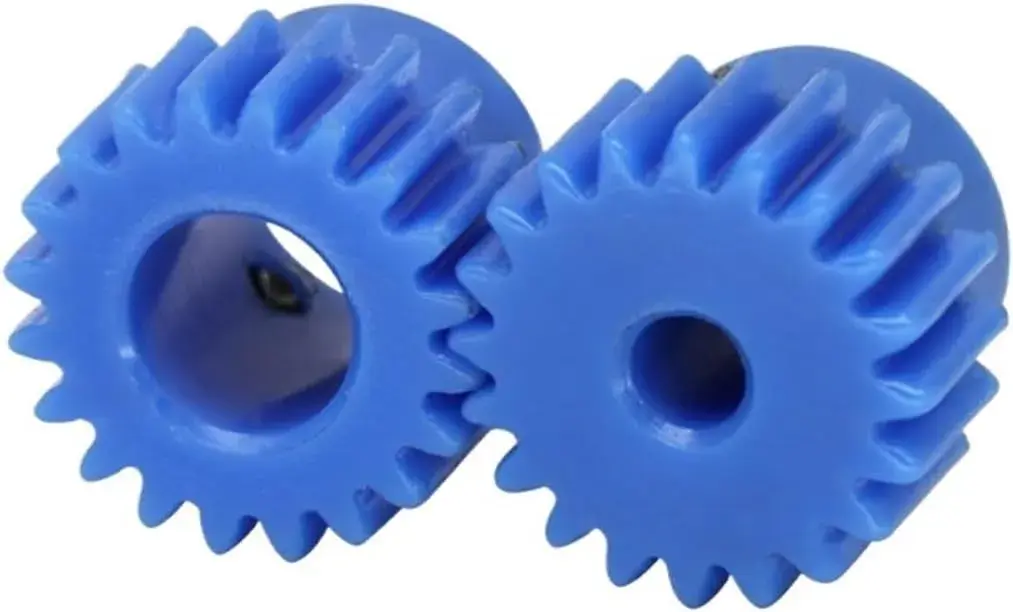

Nylon spur gears manufactured by Raydafon showing tooth form and hub detail
Нейлон тісті беріліс - тіс пішіні, түйін және саңылау бөлшектері.

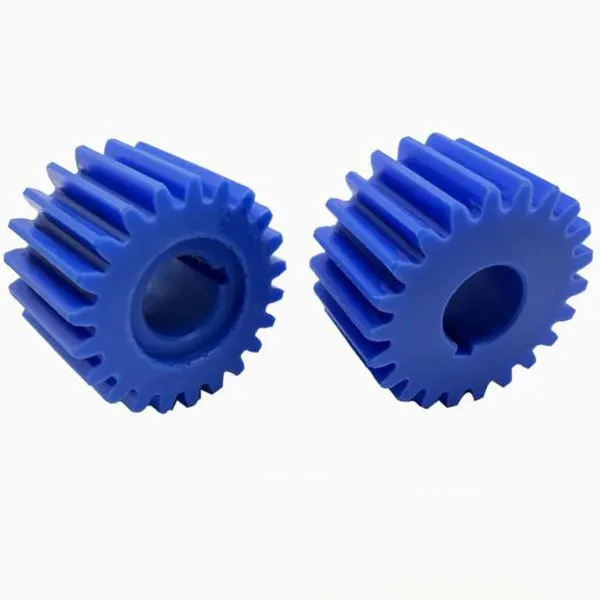

Custom nylon spur gear with precision bore produced to customer drawing
Арнайы нейлон тісті беріліс өңделеді және сызбаға дейін аяқталды.

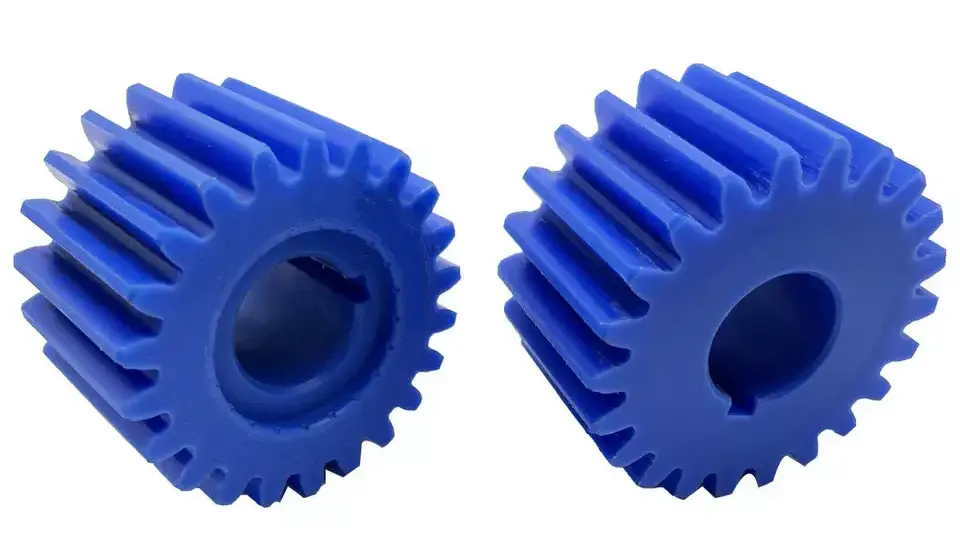

Nylon spur gear set assembled and inspected before packing
Орау алдында тісті беріліс жинағы тексеріліп, жиналады.

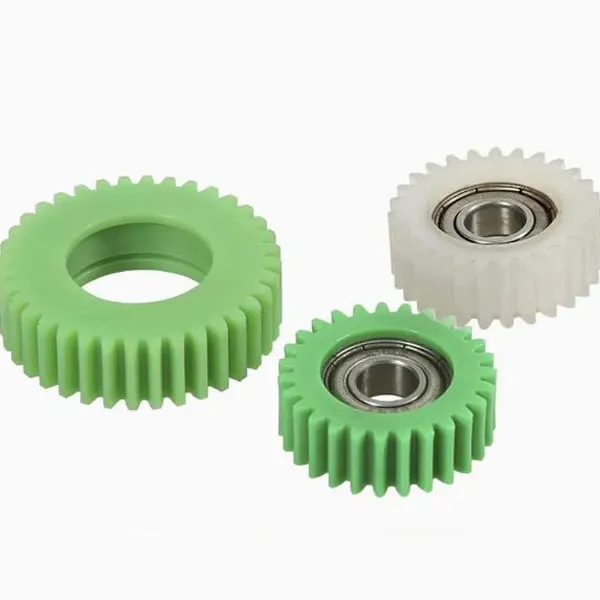

Nylon spur gears in different modules and materials ready for shipment
Бір тұтынушыға арналған әртүрлі модульдер мен полимер сорттары.

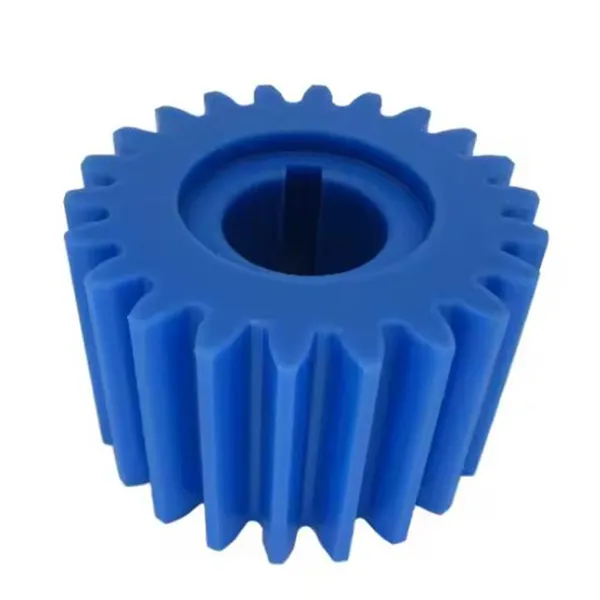

Nylon spur gear dimensional inspection before dispatch
Жіберу алдында өлшемді тексеру.

Негізгі артықшылықтар

  • Өздігінен майланатын, майлау нүктесі жоқҚолдауға арналған майлау пленкасы болмаса, редуктор сіздің дизайныңыздан май камерасын, тығыздағыштарды және қайталанатын қызмет тапсырмасын жояды. Принтерлер, диспенсерлер және кеңсе жабдығы құрғақ металл редуктор жұбынан туындайтын кедергісіз немесе шусыз күнделікті пайдалануда айлар бойы жұмыс істейді.
  • Материалы және геометриясы бойынша тынышПолимер болат сияқты шырылдаудың орнына дірілді әлсіретеді және талшықты күшейтілген сорттар партиядағы торды тыныш ұстау үшін тіс пішінін жақсы ұстайды. Металл берілістерден ауысқаннан кейін шеберханалар мен кеңсе жабдықтары шудың анық төмендеуін көреді.
  • Кәдімгі пластиктен тыс өмірді киіңізТалшықпен нығайтылған PA66 стандартты нейлонға қарағанда шамамен 60% ұзағырақ тозу мерзімін береді, сондықтан бұрын ауыстыруды қажет ететін беріліс монтаждау желісіндегі ұзартылған жоғары жиілікті жұмысты орындай алады.
  • Коррозияға және химиялық төзімділіккеНейлон тот баспайды және ол ылғалды, жұмсақ қышқылды және жұмсақ сілтілі орталарға, сонымен қатар көптеген тазартқыштарға төзеді. Бұл оны жуылатын аумақтар мен сыртқы жабдық үшін жарамды етеді, онда металл төсеніш ақырында бұзылады.
  • Металл салмағының бір бөлігіТөмен масса басқарылатын бөліктердің инерциясын азайтады, бұл қол құрылғылары, дрондар, жеңіл жетектер және әрбір грамм батареяның қызмет ету мерзіміне немесе өңдеуге әсер ететін кез келген механизм үшін маңызды.
  • Бір шаңырақ астындағы өндірістің прототипіӨңделген прототиптер құрал-сайманға кіріспес бұрын геометрияны тексеруге мүмкіндік береді, содан кейін сол шеберхана бөлікті көлем үшін қалыптауға жылжытады. Сіз бір жеткізушіні, бір төзімділік анықтамасын және бір тексеру стандартын сақтайсыз.
  • Икемді материалдар мен стандарттарЖеті полимерлер тобы және бес беріліс стандарты (ISO, DIN, ANSI, JIS, BS) бірдей сызбаны жеткізуші қоймада болатын бір сортқа емес, қолданбаңызға шын мәнінде қажет деңгейде шығаруға болатындығын білдіреді.
  • Көлем бойынша зауыттық баға белгілеуҚалыптау, өңдеу, тексеру және орау барлығы үйде, сондықтан сіз бен өндіріс арасында сауда маржасы болмайды және өнім санының өсуімен бірлік құны болжамды түрде төмендейді.

Нейлон және металл штангалары: пластик дұрыс таңдау болған кезде

Нейлон тісті беріліс болаттан гөрі әлсіз алмастырғыш емес - бұл басқа дизайн шешімі. Пластмасса жүктеме қалыпты, жылдамдығы шу маңызды болатындай жоғары және майлау қымбат немесе оны сақтау мүмкін емес жерде жеңеді. Ол айналу моменті жоғары болғанда, температура полимер шегінен жоғары болғанда жоғалады немесе жұмыс тістерді деформациялайтын үздіксіз соққыны қамтиды.

Нейлонды таңдаңызТыныш жұмыс, майлаусыз, жеңіл салмақ, коррозияға төзімділік, қалыпты жүктеме
Металды таңдаңызЖоғары айналу моменті, жоғары температура, ауыр соққы, үлкен модульде қатаң төзімділік
Екеуін де таңдаңызПластикалық берілістерді болат тістегерішпен біріктіру — қарапайым тыныш, тозуы аз жұптау

Іс жүзінде ең ұзаққа созылатын құрылым көбінесе болат немесе жез тістерге қарсы жұмыс істейтін нейлон беріліс болып табылады: полимер металға артықшылық береді, тор тыныш қалады, ал металл бөлігі жоғары кернеуді көтереді. Бізге түйісетін беріліс материалын айтыңыз, біз кері соққы және орталық қашықтыққа қатысты кеңес береміз, өйткені пластмасса мен металл әртүрлі жылдамдықпен кеңейеді.

Қолданбалар

  • Автоматты басқару машиналарыДискілерді құрастыру және индекстеу
  • Жартылай өткізгіштер өнеркәсібіҚолдану және орналастыру механизмдері
  • Жалпы өнеркәсіптік машиналарКонвейерлер және жарықты азайту сатылары
  • Медициналық құрал-жабдықтарТаза, майланбайтын жетектер
  • Күн энергиясының жабдықтарыТрекер және жетек тетігі
  • СтаноктарБеру және реттеу механизмдері
  • Автотұрақ жүйелеріШлагбаум және қақпа жетектері
  • Жоғары жылдамдықты теміржол және авиациялық жабдықтарІшкі және қосалқы механизмдер

Тұтынушының пікірлері

ДэвидPowerTech Machinery, Австралия — конвейердің трансмиссиялық бөліктері

Біздің конвейердегі беріліс қорабының бөлшектерін ауыстыру сынақ және қателік процесі болды; басқа жеткізушілердің бұрынғы берілістері шулы болды немесе тез тозады. Біз осы нейлон шпильді берілістерге сынақ тапсырысын бердік және айырмашылық бірден болды — шеберхана айтарлықтай тынышталды және екі айдан астам қарқынды жұмыс істегеннен кейін тіс беттері дерлік тозуды көрсетпейді. Өнімнен ерекшеленетін нәрсе - бұл процесс: біздің материалдық сұрақтарымызға егжей-тегжейлі жауап берілді, тексеру актісі жөнелтіліммен бірге келді және қатты жаңбыр жеткізілімге қауіп төнгенде, олар тасымалдаушымен байланысып, редукторлар бұзылмағандай етіп қайта реттеді.

МайклЖабдықты жаңарту жобасы

Жабдықты жаңартқан кезде мен көптеген редуктор жеткізушілерін салыстырып, Raydafon-ты таңдадым. Дайын берілістер сызбаға дәл сәйкес келді, таза тіс профилі және жарқылы жоқ және орнатқаннан кейін машина айтарлықтай аз дірілмен тұрақты жұмыс істеді. Мен нейлонның шыдайтынына күмәндандым, бірақ бір айдан астам қарқынды пайдаланудан кейін деформация мүлде жоқ. Тіпті кешіктірілген сұрауларға да дереу жауап берілді, бұл мені олармен бірге қалуға сендірді.

ЛизаСтудия жабдықтары, шағын механизмдер

Маған студиямдағы шағын жабдыққа сәйкес келетін беріліс керек болды және ұзақ уақыт бойы интернеттегі опцияларды салыстырды. Мен біраз қобалжыдым, себебі бағасы кейбір брендтерге қарағанда төмен болды, бірақ бөлшектер тегіс беттерімен, қылшықтары жоқ және қалыпты тіс пішінімен келді және орнату ешқандай қиындықсыз өтті. Пайдалану кезінде жабдықтың шуы анық төмендеді және ол он күннен астам тозу немесе кептелусіз үздіксіз жұмыс істейді.

Сатып алушы туралы жиі қойылатын сұрақтар

  • Менің сызбама немесе үлгіден нейлон тізбегі жасай аласыз ба?Иә. Өлшемді сызбаны немесе үлгіні модуль, тіс саны, саңылау, бет ені және материал сыныбымен жіберіңіз. Біз бөлшектердің қалыптауға немесе өңдеуге сәйкес келетінін растаймыз, егер қажет болса, екеуіне де баға береміз және кез келген құралды жасамас бұрын өңделген прототипті жасай аламыз.
  • Мен қандай материалды таңдауым керек - PA, POM немесе PEEK?PA (нейлон 66) жалпы мақсаттағы таңдау болып табылады және талшықпен күшейтілген PA66 стандартты нейлонға қарағанда шамамен 60% ұзағырақ тозу мерзімін береді. POM өлшемдік тұрақтылық пен кері соққыны басқару әсерге төзімділіктен маңыздырақ болатын қолданбаларға сәйкес келеді. PEEK немесе PPS жоғары температураға немесе химиялық агрессивті қызмет көрсетуге арналған. Бізге жүктемені, жылдамдықты және қоршаған ортаны айтыңыз, біз біреуін ұсынамыз.
  • Пластикалық беріліске қандай төзімділікке ие бола аласыз?Бұл мүмкіндікке, модульге, қабырғаның қалыңдығына, материалға және бөліктің қалыпталғанына немесе өңделгеніне байланысты - өңделген бөлшектер қалыпталғандарға қарағанда қатаң рұқсаттарды ұстайды. Орталық арақашықтықты көрсетіңіз және құрастыру қажеттіліктеріңізге жауап беріңіз, біз дәйексөз келтірмес бұрын қол жеткізуге болатын нәрсені растаймыз.
  • Редукторды майлау керек пе?Қалыпты жұмыста жоқ; нейлон және POM өздігінен майланады. Жоғары жылдамдықты немесе қатты жүктелген үздіксіз жұмыс үшін, үйлесімді майдың аз мөлшері қызмет ету мерзімін ұзартуы мүмкін, егер сіздің міндетіңіз одан пайда болса, біз бұл туралы баға белгілеу кезеңінде айтамыз.
  • Сіздің үлгіңіз, жеткізу уақыты және төлем шарттары қандай?Үлгілердің бағасы мөлшері мен материалына байланысты 2 АҚШ долларынан 100 АҚШ долларына дейін, экспресс жүкті тапсырыс беруші төлейді. Үлгіні жеткізу уақыты 20 жұмыс күні, ал жаппай өндіру 25 күн. Төлем шарттары T/T немесе L/C болып табылады, ал орау - пластик пакет плюс картон немесе үлкен мөлшердегі ағаш қорап.
  • Сәйкес пинионды, сондай-ақ нейлон берілістерін жеткізе аласыз ба?Иә. Тордың екі жартысын бір шеберханадан жеткізу кері шегініс, ортаңғы қашықтық және тіс пішіні сайтта реттелмей, жобалау сатысында сәйкестендіріледі. Жұптық сызбаны немесе сізге қажет жүктеме мен қатынасты жіберіңіз, біз екі бөлікті де келтіреміз.

Қатысты өнімдер және қосымша оқу

Нейлон штангасының бағасын сұраңыз

Модульді, тіс санын, тесігін, бетінің енін, материалдың түрін және санын немесе сызбаны немесе үлгі бөлігін жіберіңіз. Біз құйылған немесе өңделген өндірісті, төзімділік қабілетін және бағасын растаймыз және 24 сағат ішінде жауап береміз.

Қазір сұрау жіберіңіз

* Тозу мерзімі, төзімділік және жұмыс уақыты көрсеткіштері стандартты өндіріс шарттарына және расталған сызбаларға сілтеме жасайды. Тапсырыс беру алдында материалдың сыныбы, ылғалға байланысты өлшемді өзгертуге рұқсат және түйісетін беріліс материалы келісілуі керек.
